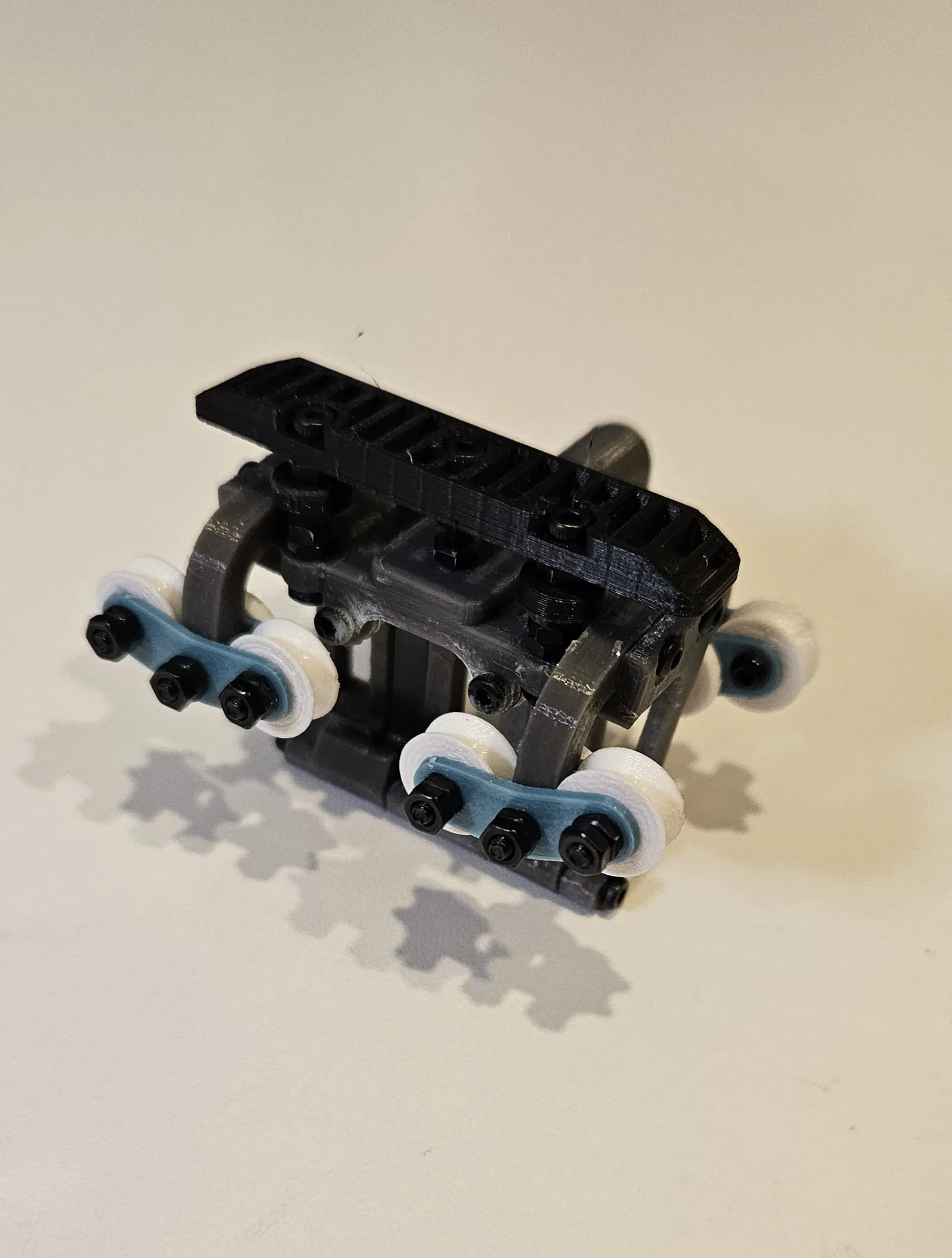

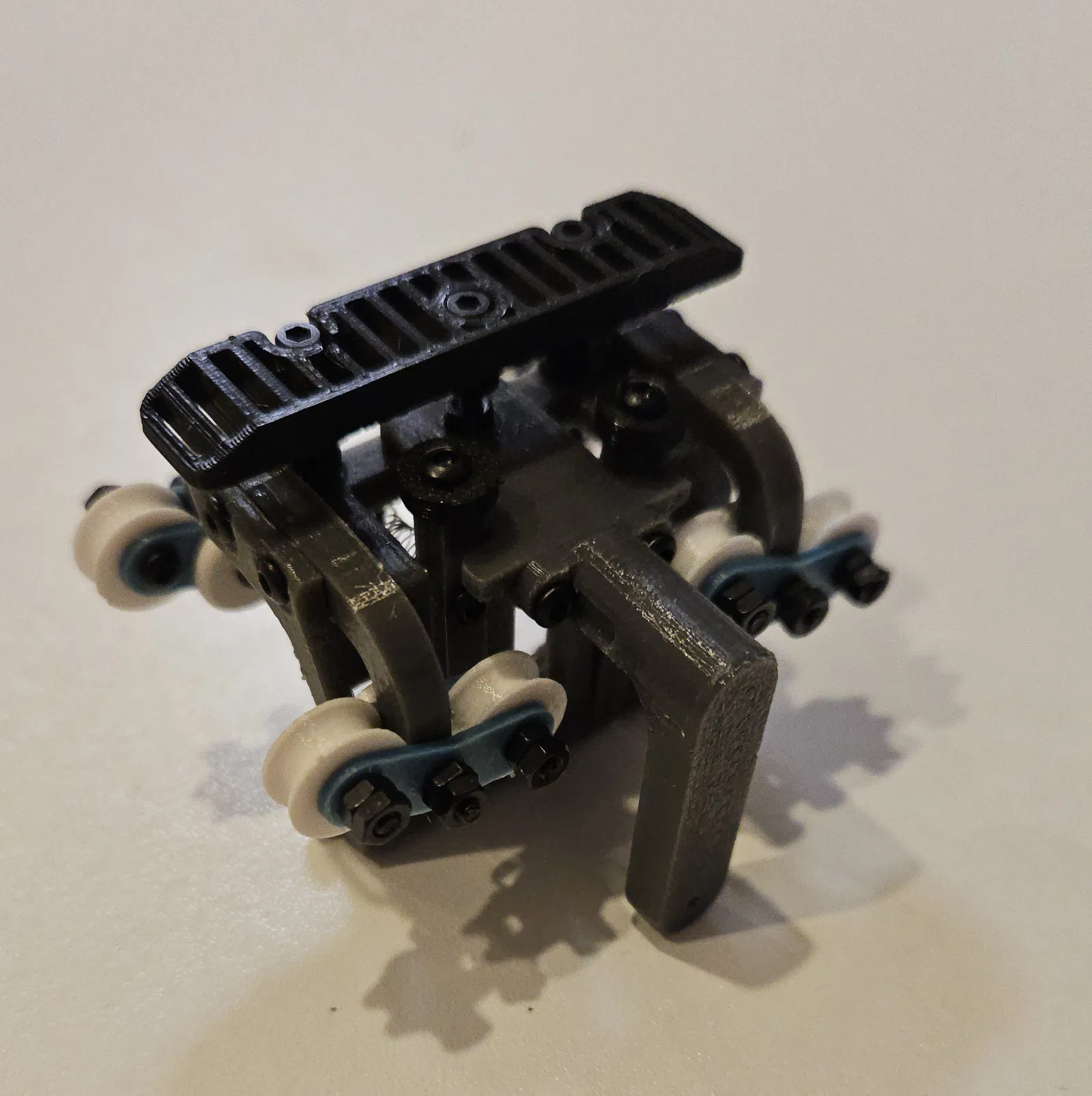

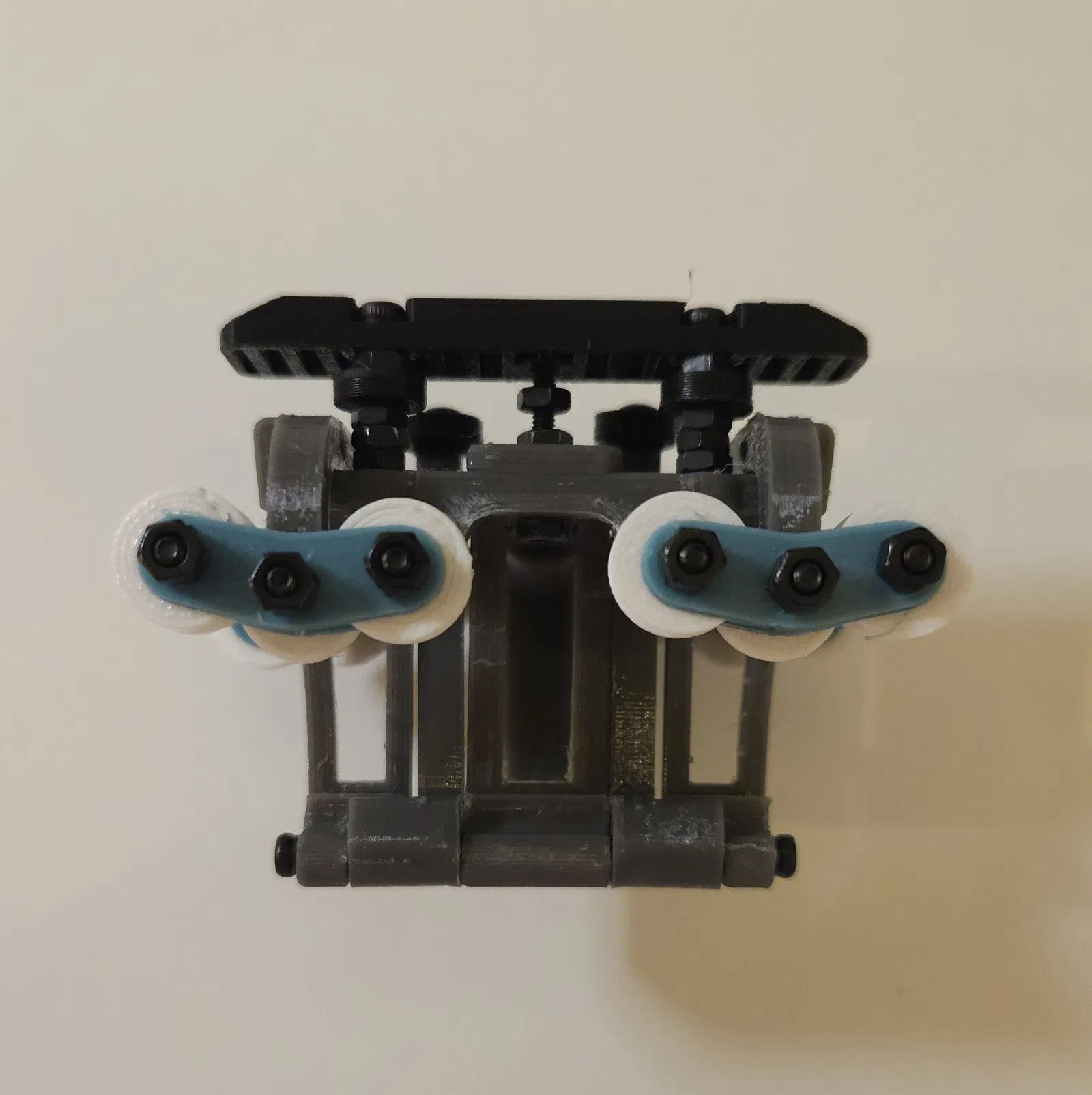

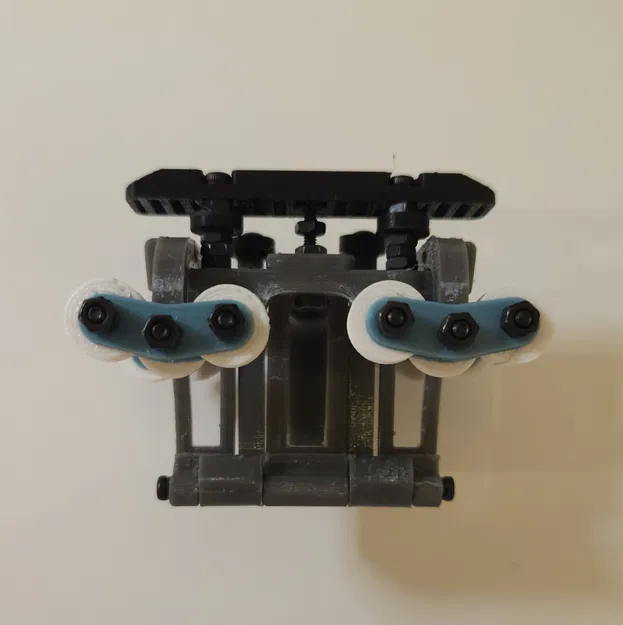

Kẹp mô hình LEITNER 3S Modellklemme

Tác giả Loetgott_1355379

Lượt tải
12
Lượt coi
97

File 14 14,9 MB

  • Grundk_rper_1772694321.stlSTL · 254,9 KB
  • Klemmbacke_1_1772694322.stlSTL · 56,3 KB
  • Klemmbacke_2_1772694323.stlSTL · 51,9 KB
  • kleine_F_hrungsrolle_1772694324.stlSTL · 51,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Kẹp này được thiết kế cho dây cáp đường kính 2mm. Dây kéo nên càng tròn càng tốt để kẹp bám chắc.
Mình dùng PETG cho tất cả các chi tiết. PLA cũng có thể dùng, nhưng thường sẽ gãy nhanh hơn.

Vít/ốc cần dùng:

Anzahl

Art

2

M2 x 4mm

10

M2 x 6mm

8

M2 x 10mm

4

M2 x 12mm

5

M2 x 16mm

37

Đai ốc M2

4

Long đền M2

Ngoài ra cần 2 lò xo. (Đường kính ngoài 4mm, dài 25mm)

Hướng dẫn lắp ráp

1. Cụm bập bênh con lăn (4x)

Các phần cần dùng:

Anzahl

Art

2

Con lăn cáp

2

Bập bênh nhỏ

2

M2 x 10mm

4

Đai ốc M2

Trước tiên cần cố định các con lăn vào bập bênh. Để làm vậy, hãy vặn trước hai con vít vào một nửa bập bênh kẹp.
Sau đó có thể luồn cả hai con lăn vào các vít và vặn nửa bập bênh kẹp còn lại lên trên. Lưu ý để con lăn có thể quay tự do.
Mỗi vít sẽ dùng 2 đai ốc, sau đó siết hãm (khóa ren) hai đai ốc đối nhau.

2. Giá đỡ cụm bập bênh con lăn (2x)

Các phần cần dùng:

Anzahl

Art

2

Cụm bập bênh con lăn từ bước trước

2

Con lăn phụ

1

Giá đỡ bập bênh con lăn

2

M2 x 12mm

Giờ gắn 2 cụm bập bênh con lăn lên một giá đỡ. Mỗi bên trước tiên luồn một con lăn phụ vào vít, rồi đưa vít xuyên qua cụm bập bênh và giá đỡ; cuối cùng cố định phía ngoài bằng 2 đai ốc siết hãm đối nhau.

3. Chuẩn bị thân chính

Các phần cần dùng:

Anzahl

Art

1

Thân chính

2

M2 x 4mm

Vặn hai con vít vào các lỗ được chừa sẵn ở mặt trước của kẹp.

4. Gắn giá đỡ cụm bập bênh

Các phần cần dùng:

Anzahl

Art

1

Thân chính đã chuẩn bị

2

Giá đỡ bập bênh đã chuẩn bị

4

M2 x 6mm

Bây giờ bắt vít các giá đỡ hoàn thiện vào hai đầu phía trên của kẹp (xem hình).

5. Lắp má kẹp

Các phần cần dùng:

Anzahl

Art

1

Kẹp đã chuẩn bị

1

Má kẹp 1

1

Má kẹp 2

4

M2 x 6mm

2

M2 x 16mm

2

Long đền M2

Trước tiên, vặn hai vít M2 x 6mm vào các lỗ bên hông phía trên của má kẹp.
Sau đó gắn hai má kẹp lên thân chính. Bước này cần hai vít M2 x 16mm.
Cuối cùng, gắn hai con lăn dẫn hướng nhỏ vào một má kẹp, mỗi con dùng một vít M2 x 6mm. Giữa má kẹp và con lăn dẫn hướng nên có một long đền.

6. Chuẩn bị lưng kẹp

Các phần cần dùng:

Anzahl

Art

1

Lưng kẹp

2

Con lăn dẫn hướng nhỏ

3

M2 x 16mm

13

Đai ốc M2

Vặn 3 vít M2 x 16mm vào lưng kẹp và siết cố định ở mặt còn lại bằng đai ốc.
Sau đó luồn hai con lăn dẫn hướng nhỏ vào hai vít ngoài cùng. Trên mỗi vít ngoài cùng tiếp tục lắp thêm 3 đai ốc và siết hãm đối nhau. Lưu ý để con lăn dẫn hướng quay tự do.
Trên vít ở giữa, cuối cùng lắp thêm một đai ốc đơn — lát nữa sẽ quan trọng.

7. Cố định lưng kẹp & tay treo gondola

Các phần cần dùng:

Anzahl

Art

1

Lưng kẹp đã chuẩn bị

1

Kẹp đã chuẩn bị

1

Giá tay 1

1

Giá tay 2

2

M2 x 6mm

3

Đai ốc M2

Bắt 2 phần của giá tay lại với nhau bằng 2 vít M2 x 6mm.
Sau đó đưa vít ở giữa của lưng kẹp xuyên qua lỗ giữa trên giá tay 2, rồi lắp toàn bộ cụm đó lên thân chính.
Tiếp theo, cố định 3 vít bằng 3 đai ốc từ phía dưới.

8. Lò xo

Cuối cùng, kẹp lò xo vào giữa thân chính và má kẹp. Nếu lò xo không tự giữ được, có thể chấm một chút keo 502 (super glue) ở hai đầu để cố định.
