Nice packing puzzle – Puzzle nhét 5 mảnh và 2 dowel vào hộp

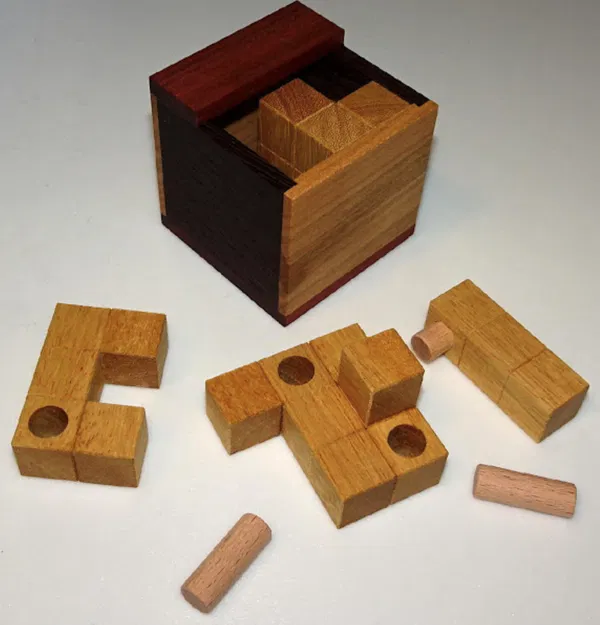

Karakuri Packing Puzzle được thiết kế bởi Yasuhiro Hashimoto và đã nhận giải Jury Honourable Mention tại cuộc thi thiết kế International Puzzle Party (IPP) 2023. Mục tiêu là nhét đủ 5 mảnh, cộng thêm 2 chốt dowel vào trong hộp, thông qua lỗ mở trên nắp.

Puzzle này độ khó khoảng 3/5 và rất hợp với anh em mê puzzle đang tìm thử thách tầm trung. Mình có chỉnh nhẹ thiết kế để dùng 2 kích cỡ dowel khác nhau; theo mình vậy sẽ “đều” hơn và phù hợp hơn với cách mình dựng model các chi tiết.

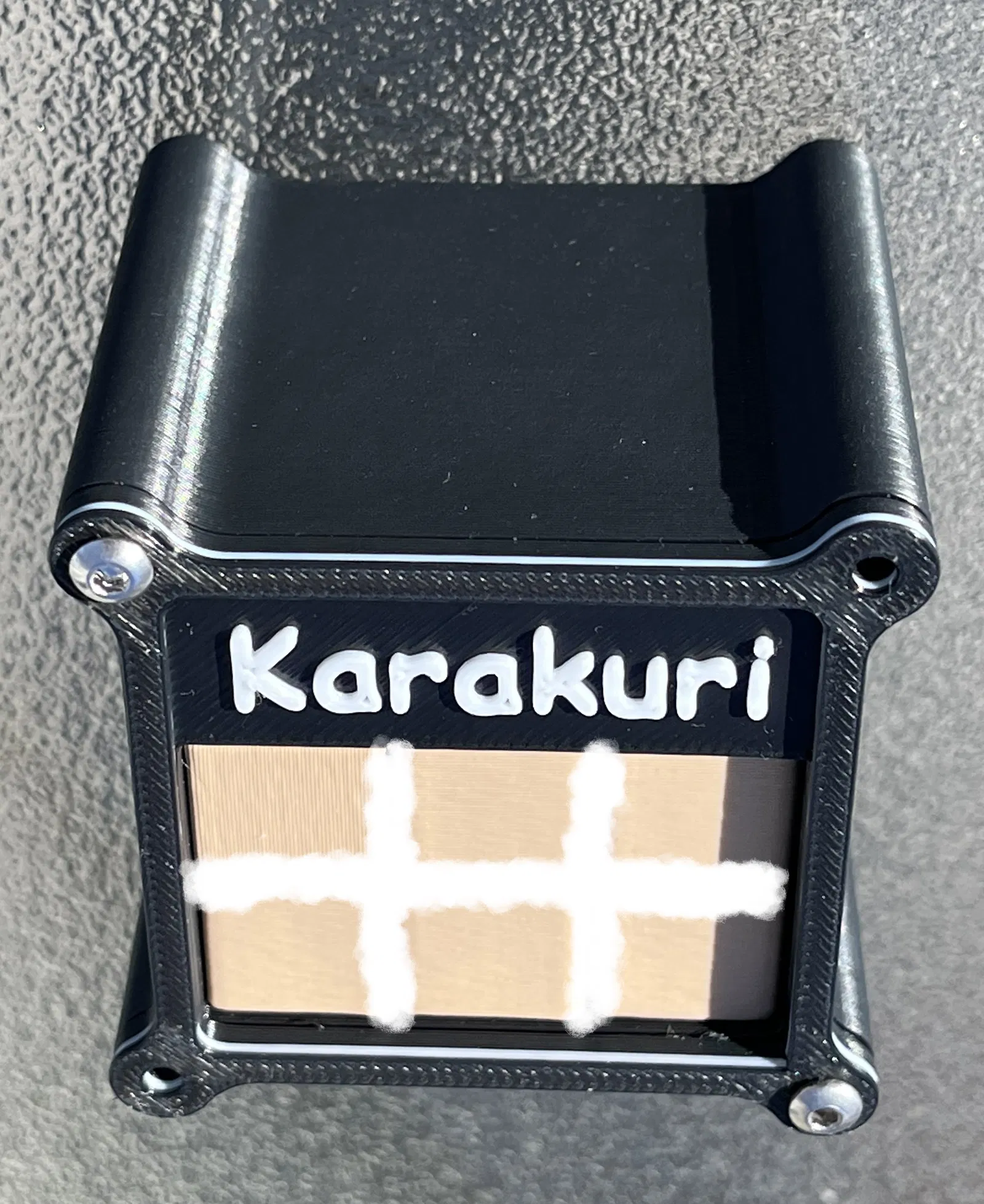

Nắp hộp có thể gắn theo vài cách. Bạn có thể chỉ đặt lên trên. Bạn có thể dùng vít M3 (dài 4mm–10mm) để giữ nắp. Bạn có thể dán keo cố định nắp. Khuyến nghị dùng vít, vì sắp tới sẽ có một puzzle khác dùng chung cái hộp này nhưng nắp khác.

Tất cả chi tiết có thể in với layer height 0.2 hoặc 0.3mm, tùy chất lượng bạn muốn. Lưu ý có 2 chiều cao peg khác nhau.

Mình dùng đổi màu theo layer height để làm chữ và để làm phần peg được “embed” vào một mảnh, và mình đã kèm file 3mf cho các chi tiết đó.

Mình dùng brim cho các peg, nhưng nếu bed adhesion của bạn tốt thì có thể không cần.

Mình dùng PLA cho toàn bộ chi tiết. PETG cũng nên chạy ổn.

Mảnh “zigzag” có cái lỗ được in theo hướng nằm ngang (in nghiêng theo hông). Nếu in kiểu này, nhiều khả năng bạn sẽ cần dùng mũi khoan 8mm để khoét/ream cho lỗ tròn lại. Không khoan vẫn dùng được, nhưng bạn sẽ thấy bị cạ vì lỗ không tròn hoàn toàn. Bạn cũng có thể xoay chi tiết để in sao cho lỗ nằm ở mặt đáy, nhưng sẽ cần support.

Lưu ý: thiết kế này chỉ dành cho mục đích sử dụng cá nhân và tác giả nắm giữ toàn bộ bản quyền IP.
