Cầu đỡ quạt chassis low-profile (Low-Profile Chassis Fan Support Bridge)

Cầu đỡ thông gió low-profile (chừa khoảng quạt 120 mm)

Cầu đỡ low-profile này được thiết kế riêng cho các hệ thống dùng quạt chassis lắp đáy, kiểu setup nhiều anh em build PC hay dùng nhưng lại thường làm hạn chế khi xài các loại gối đỡ truyền thống.

Với kích thước tổng thể dài 138 mm × 50 × cao 35 mm, phần khoảng hở 28 mm cho quạt được tính để phù hợp với nhiều hãng và độ dày khung khác nhau của quạt 120 mm, giúp tương thích với nhiều loại case và thiết kế quạt, đồng thời giữ tổng thể thấp gọn nhất có thể.

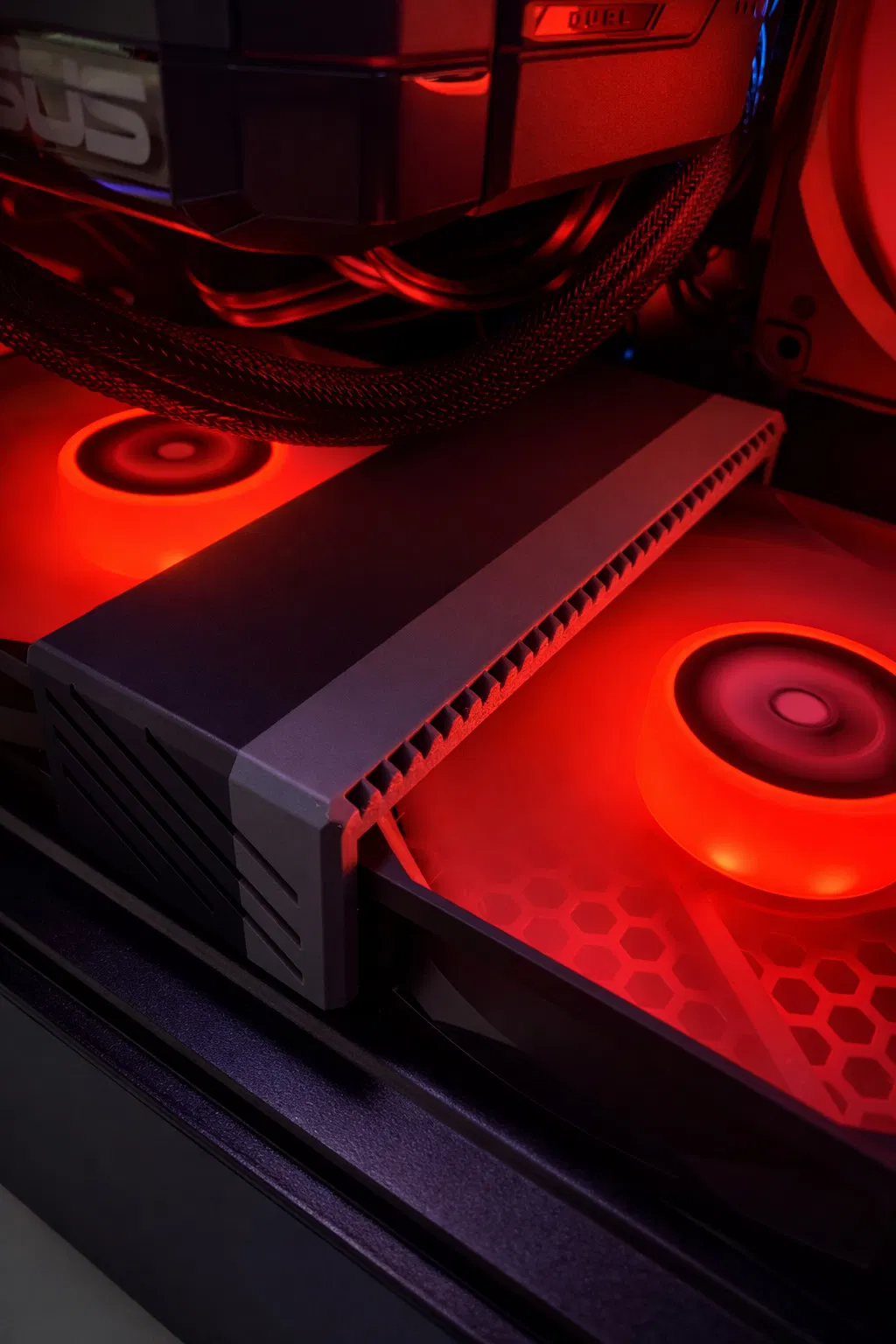

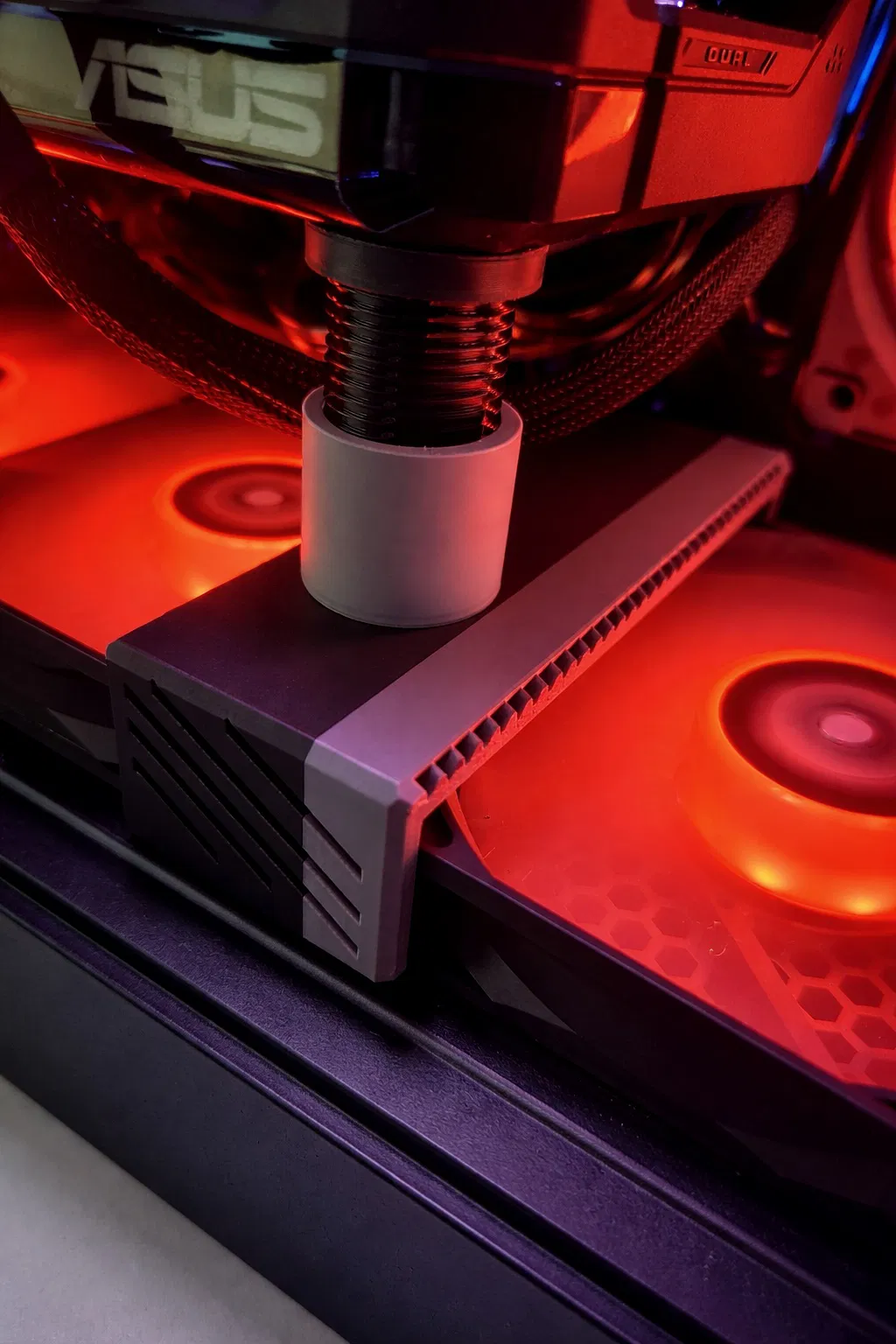

Phần mặt dưới có kết cấu truss tích hợp để đảm bảo độ cứng cao nhưng hạn chế tối đa việc cản luồng gió. Nhờ vậy, có thể đỡ linh kiện ngay phía trên quạt đang chạy mà không ảnh hưởng đáng kể đến airflow hút vào. Mặt trên phẳng tạo bề mặt tì ổn định, còn hai vách bên dạng nghiêng giúp tăng độ cứng với lượng vật liệu tối thiểu.

Mẫu gối đỡ này ra đời để đáp ứng xu hướng nhiều build dùng quạt lắp đáy, và là lựa chọn bổ sung cho Midi Support, cung cấp giải pháp thấp hơn trong các trường hợp cần chừa khoảng cho quạt.

Tính năng chính

• Kích thước: 138 × 50 × 35 mm

• Thiết kế cho quạt chassis 120 mm lắp đáy

• Khoảng hở quạt 28 mm

• Kết cấu truss tích hợp cho độ bền cao, ít gây nhiễu luồng gió

• Mặt trên phẳng để đỡ ổn định

• Dáng gọn, low-profile

Vật liệu, màu sắc & trạng thái kiểm thử

Vật liệu

• Thiết kế phù hợp cho PLA, PETG, hoặc ABS

• PLA phù hợp để canh lắp và sử dụng thông thường trong case thoáng

• PETG hoặc ABS khuyến nghị cho môi trường nhiệt độ cao hơn

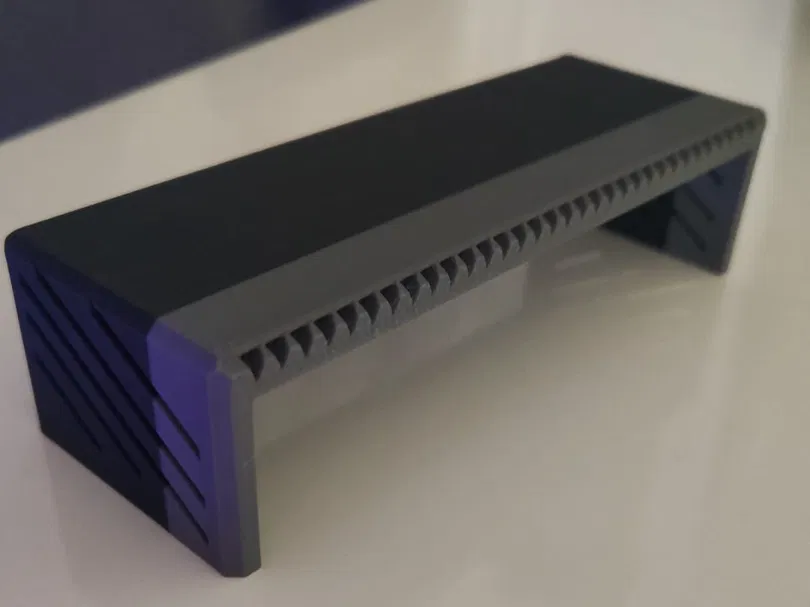

In hai màu (không cần AMS)

• Hỗ trợ in hai màu mà không cần AMS

• Thực hiện bằng cách pause bản in và thay filament thủ công

• Điểm đổi màu có thể đặt giữa thân chính và bề mặt top

• Tùy chọn — in một màu vẫn đẹp và chuẩn

Mẹo pause đơn giản

• Thêm pause ở layer mong muốn trong slicer

• Khi máy pause, thay filament rồi resume

• Không cần thêm phần cứng

Kiểm thử

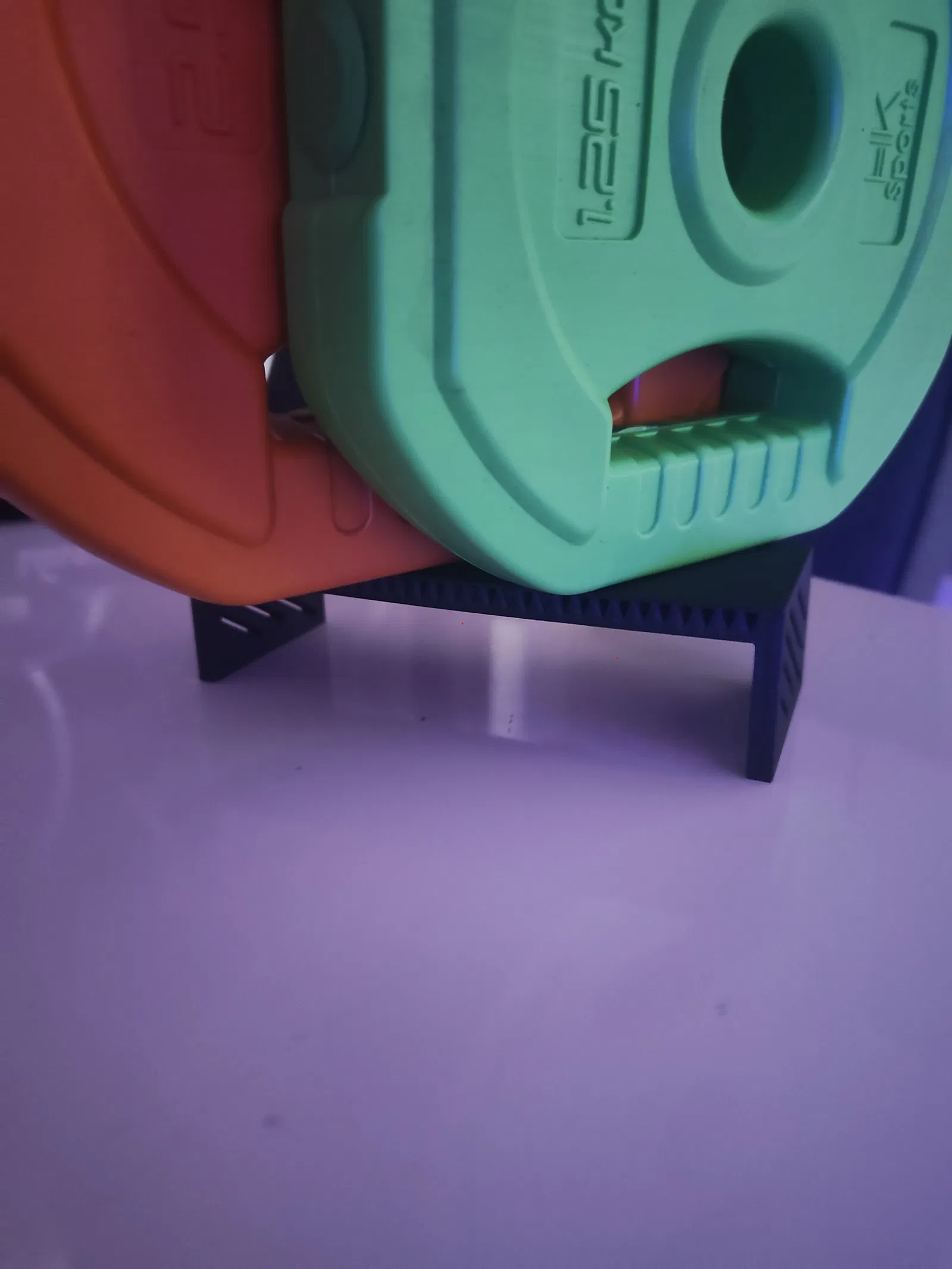

• Hiện đang test bằng PLA trên hệ thống đang chạy thực tế

• Tiếp tục theo dõi độ vừa khít và độ ổn định lâu dài

• Dự kiến sẽ test thêm các vật liệu khác

Ghi chú in

• In không cần support

• Layer height tiêu chuẩn chạy ổn

• Hỗ trợ cách pause và thay filament thủ công

Cảm ơn bạn đã xem và chúc in vui! 👋🖨
Nếu bạn có góp ý hay đề xuất gì cứ chia sẻ nha — giúp mình cải thiện các thiết kế sau này.
