(Tùy chọn 2/2) Ngàm gắn DIN Rail cho TB6600 Microstep Driver (v2.0.0 & 2.0.1)

Lưu ý: Một số thiết kế cho dàn CNC plasma của mình có đăng miễn phí ở đây, và một số mẫu khác chỉ dành riêng cho các bạn ủng hộ mình trên Patreon (ủng hộ bao nhiêu cũng được, kể cả chỉ 1 USD/tháng). https://www.patreon.com/design8studio

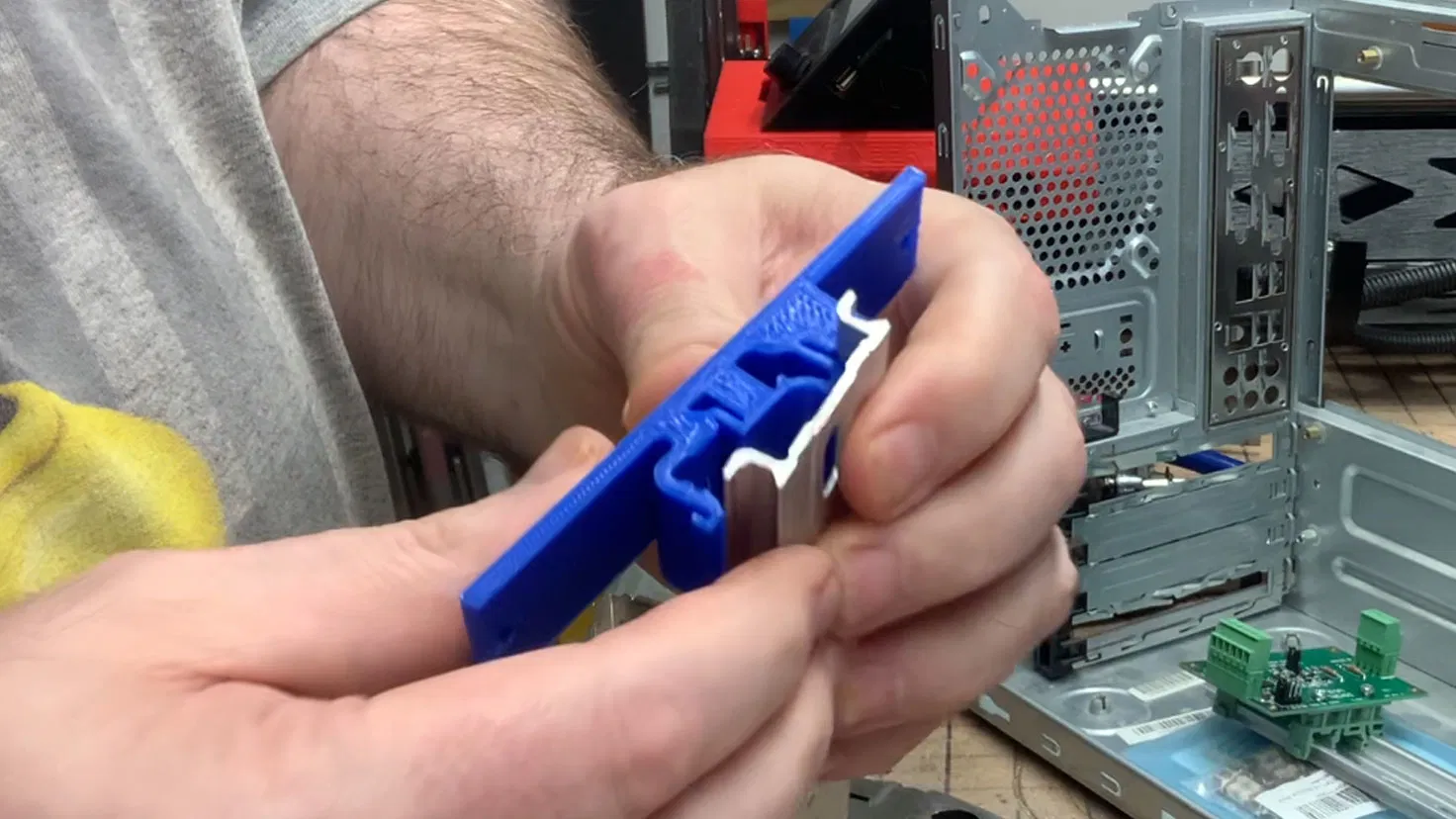

Đây là lựa chọn thứ 2 trong 2 lựa chọn ngàm gắn DIN rail cho driver stepper motor TB6600. .

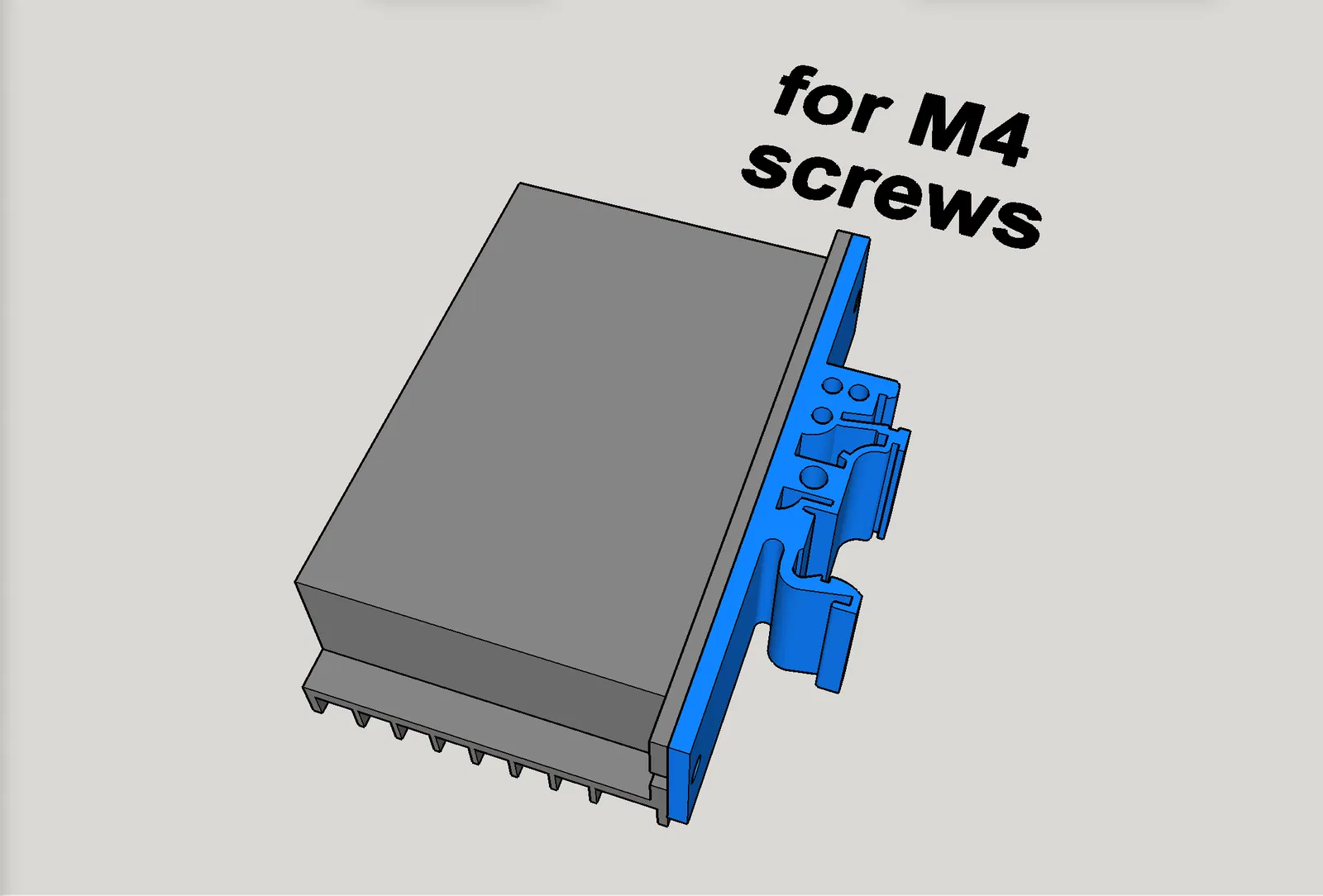

• Thiết kế cho vít M4.
• In đúng theo hướng đang đặt sẵn.
• In không cần supports.

Mục đích mình dùng mấy cái này là cho bộ setup bàn CNC plasma LowRider v3 của mình. Nói đơn giản thì đây là LowRider v3 nhưng được tinh chỉnh và độ lại để gắn mỏ cắt plasma thay vì router. Chi tiết thêm xem ở đây. Bạn cũng có thể đọc về bản LowRider chạy router của mình, cái mà ban đầu mình làm là v2, và sau đó nâng cấp lên v3.

Lưu ý:

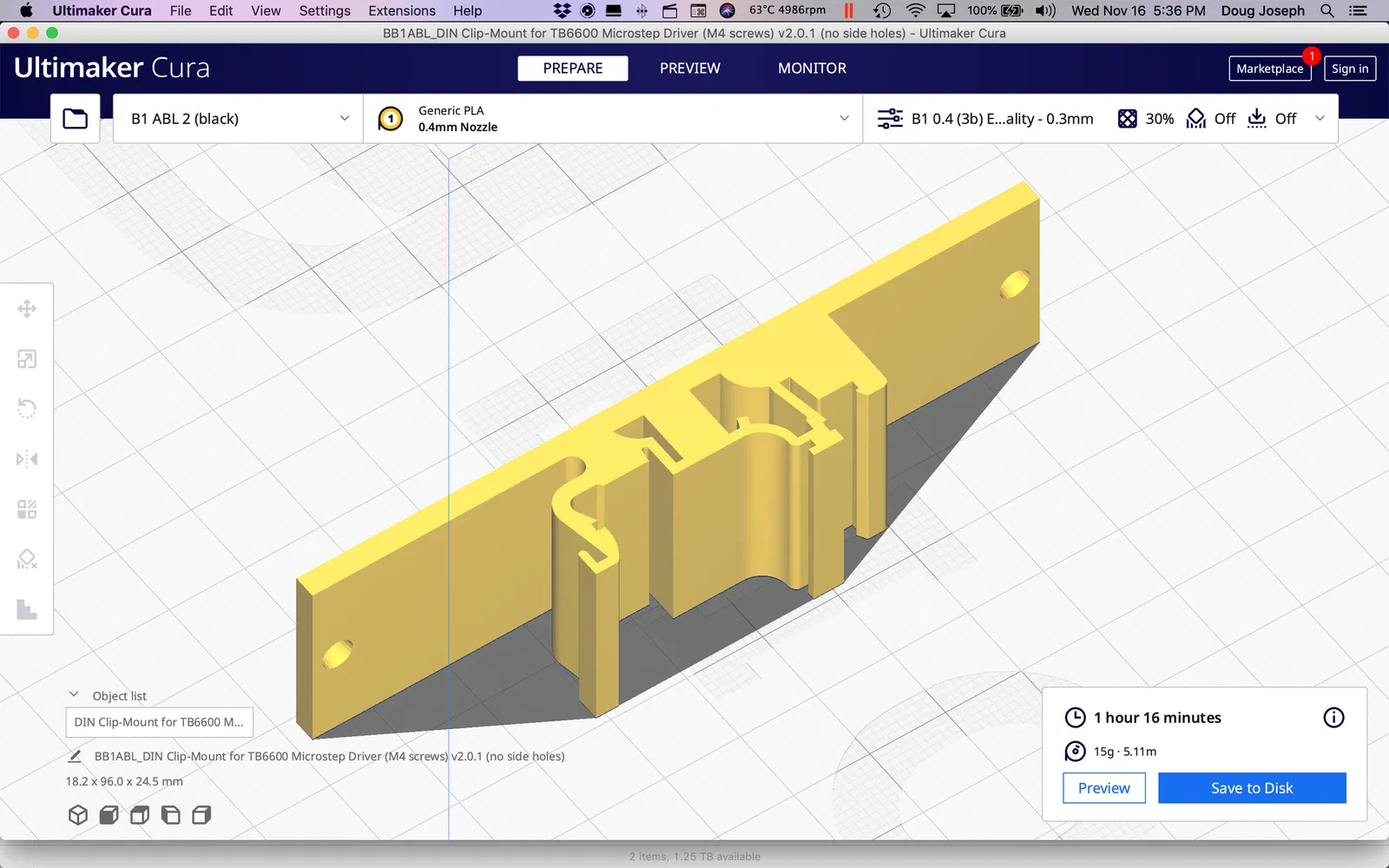

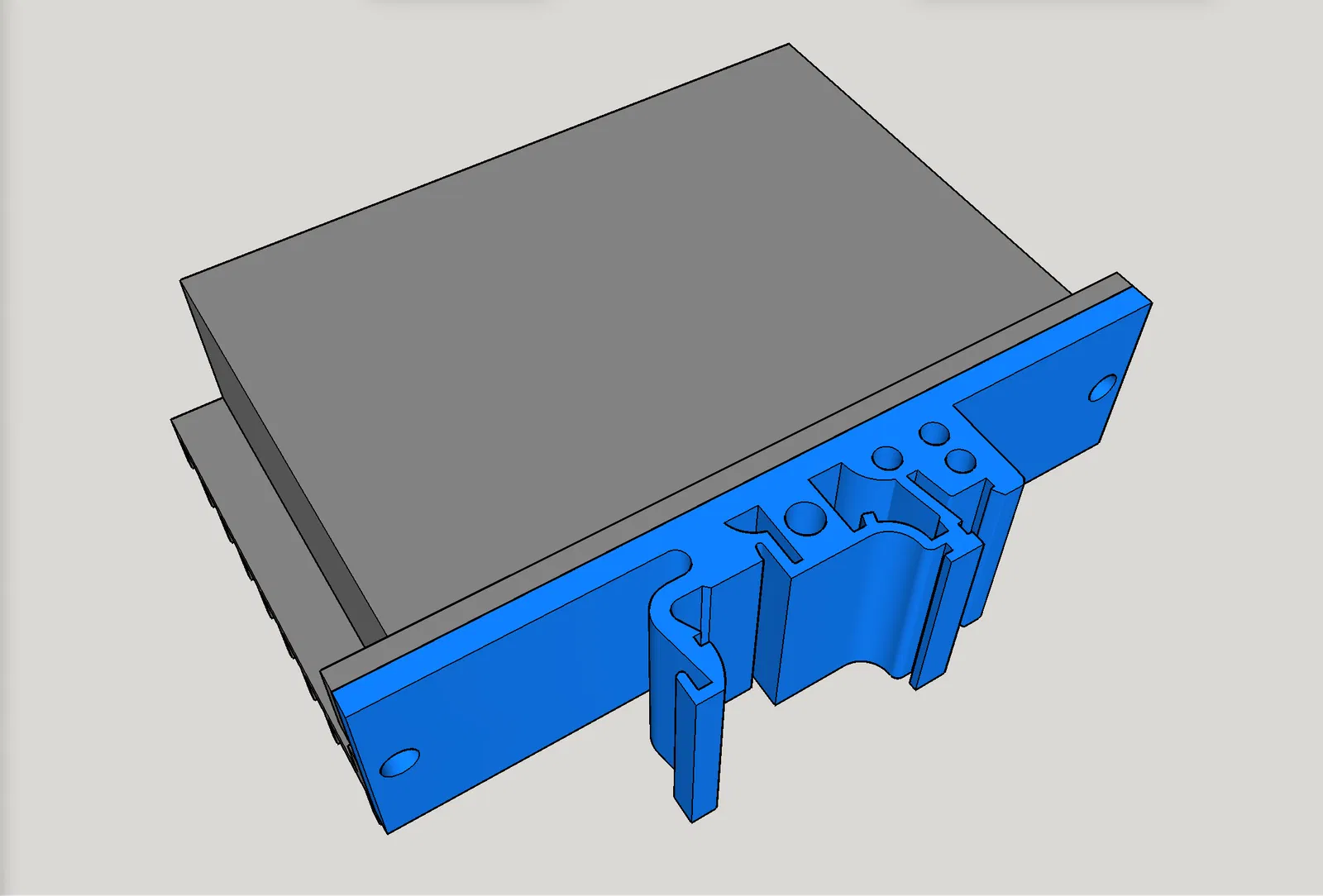

Đây là bản remix từ một thiết kế của Claus Dieners (ngày 18/02/2022) mà mình tìm thấy trên GrabCad. Thiết kế của anh ấy có các lỗ ở bên hông, nhưng mình không rõ mục đích là gì. Bỏ các lỗ đó trong bản remix của mình giúp in nhanh hơn (giảm 15 phút thời gian in) và tốn ít nhựa hơn (ít perimeter wall hơn). Vì mình không biết công dụng của các lỗ bên hông, nên mình đăng 2 phiên bản: một bản có lỗ (2.0.0) và một bản không có lỗ (2.0.1). Nếu bạn không cần lỗ bên hông thì tiết kiệm thời gian và in bản không lỗ.

Nhật ký thay đổi (Change log):

• 17/11/2022, 2:20 am (EST): đăng lần đầu v2.0.0 và 2.0.1.

Hũ tip PayPal của mình: https://paypal.me/design8studio

Các bản remix LowRider 3 CNC khác:

• Bộ sưu tập LowRider 3 CNC

Xem tất cả model và remix của mình trên Printables:

• Model 3D của Design8Studio
