Adapter PolyDryer Dual-Port cho Cereal Container Filament Drybox (Official Remix)

Trước tiên, xin gửi lời cảm ơn RẤT LỚN tới @GunplaMark vì đã bỏ rất nhiều công sức cho hệ thống “The Ultimate Cereal Container Filament Drybox - Official Remix” bản gốc! Quá xuất sắc — ai cũng mang ơn bạn rất nhiều!

⚠ LƯU Ý: Adapter này được thiết kế cho phiên bản “OFFICIAL REMIX”, và mình chưa test khả năng tương thích với phiên bản “Original” của @GunplaMark.

📁 Có kèm file STEP! 📁

THIẾT KẾ LUỒNG GIÓ POLYDRYER:

PolyDryer Box được thiết kế với 2 cổng: cổng phía sau là “supply” (cấp khí nóng), còn cổng phía trước là “return” (hồi khí) để quạt bên trong tuần hoàn khí ấm đi lên từ phía sau, vòng quanh cuộn filament, rồi đi xuống lại bộ gia nhiệt ở phần đế.

HẠN CHẾ CỦA ADAPTER POLYDRYER BẢN GỐC:

PolyDryer Adapter từ @GunplaMark là điểm khởi đầu tốt, nhưng có một số hạn chế do chỉ dùng lỗ tròn chính trên hộp lưu trữ cho cả luồng “supply” _và “_return”. Mình nghi adapter của @GunplaMark làm giảm đáng kể tuần hoàn khí bên trong, từ đó giảm hiệu quả sấy filament. Ngoài ra, quãng đường khí nóng phải đi cũng dài hơn nhiều, gây thất thoát nhiệt trên đường đi và càng làm giảm hiệu quả của máy sấy.

GIẢI PHÁP MỚI - POLYDRYER DUAL-PORT ADAPTER:

Trong thiết kế/remix của mình, sẽ cắt thêm một lỗ trên nắp hộp, theo đúng hình lục giác dập nổi sẵn trên khuôn ép nhựa.

Một vòng gioăng TPU mới và nắp seal hình lục giác giúp hộp vẫn kín khí (airtight).

Hai cổng adapter mới cho PolyDryer giúp luồng khí lưu thông đúng cách và sấy filament hiệu quả hơn như thiết kế ban đầu.

HỘP LƯU TRỮ BẮT BUỘC:

Theo danh sách của @GunplaMark, vui lòng dùng đúng loại hộp được khuyến nghị có hình HEXAGON trên nắp: https://www.amazon.com/gp/product/B07NP98YKY?th=1&linkCode=sl1&tag=gunplagallery-20&linkId=a5450031b4b664e87343ca22a40cc0d5&language=en_US&ref_=as_li_ss_tl

🛠 HƯỚNG DẪN IN + LẮP RÁP:

Tất cả file đã được canh hướng đúng để in.

KHÔNG CẦN SUPPORT, dù có thể bị xệ nhẹ về mặt thẩm mỹ bên trong ống dẫn gió cong.

Thiết lập in mặc định là ổn (layer height 0.2mm-0.25mm, 15% infill, 2 perimeters).

In các món sau bằng PETG hoặc vật liệu chịu nhiệt khác:

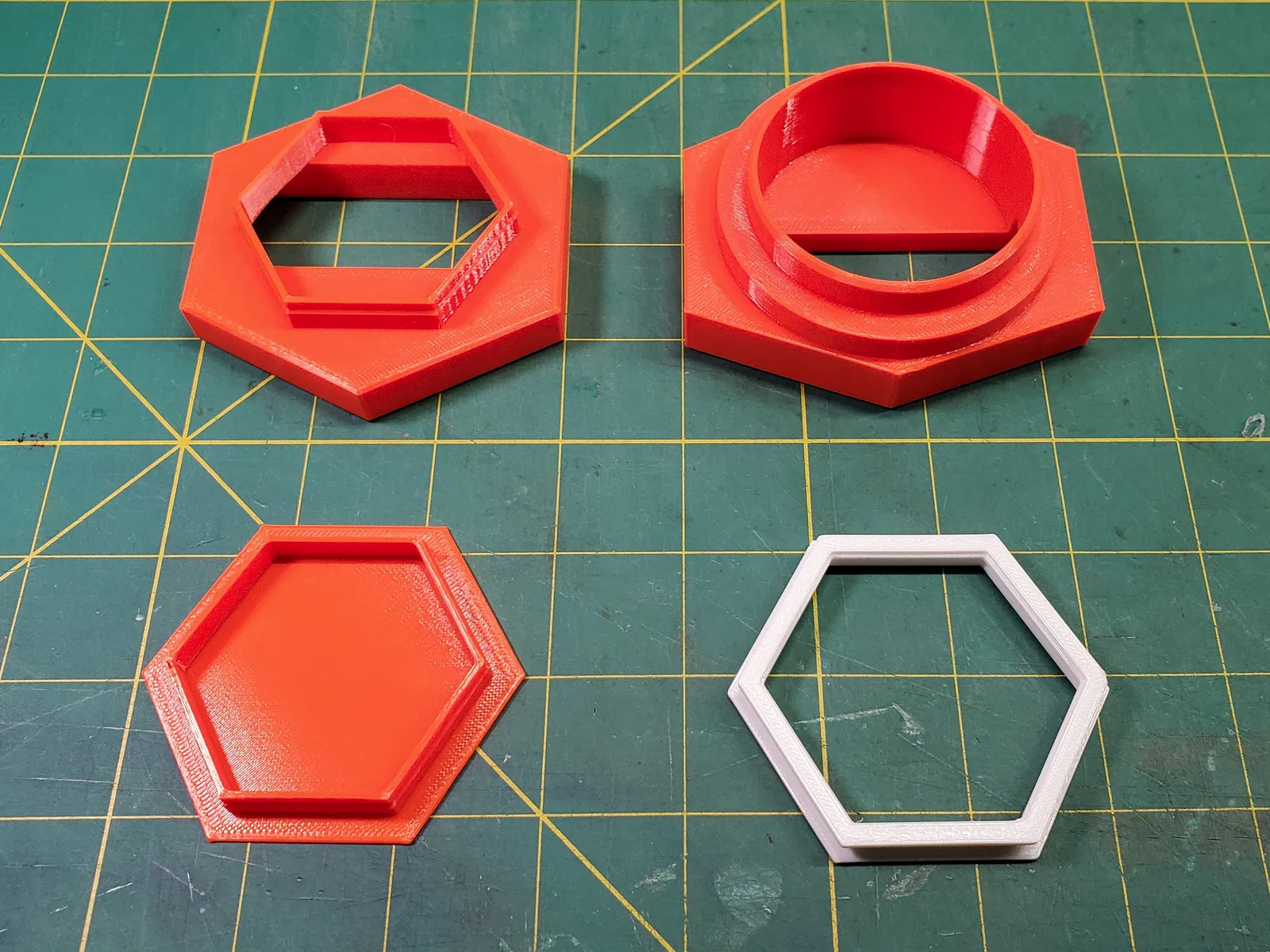

1. PolyDryer Adapter - Front Adapter Port
2. PolyDryer Adapter - Rear Adapter Port
3. PolyDryer Adapter - Rear Port Seal
4. (Model “Lid-Seal” bản gốc của @GunplaMark cho lỗ tròn có sẵn.)

In “PolyDryer Adapter - Rear Port Gasket Ring” bằng TPU (khuyến nghị độ cứng Shore 95A hoặc độ mềm tương đương để kín khít).

CẮT PHẦN LỤC GIÁC CÓ SẴN TRÊN NẮP:

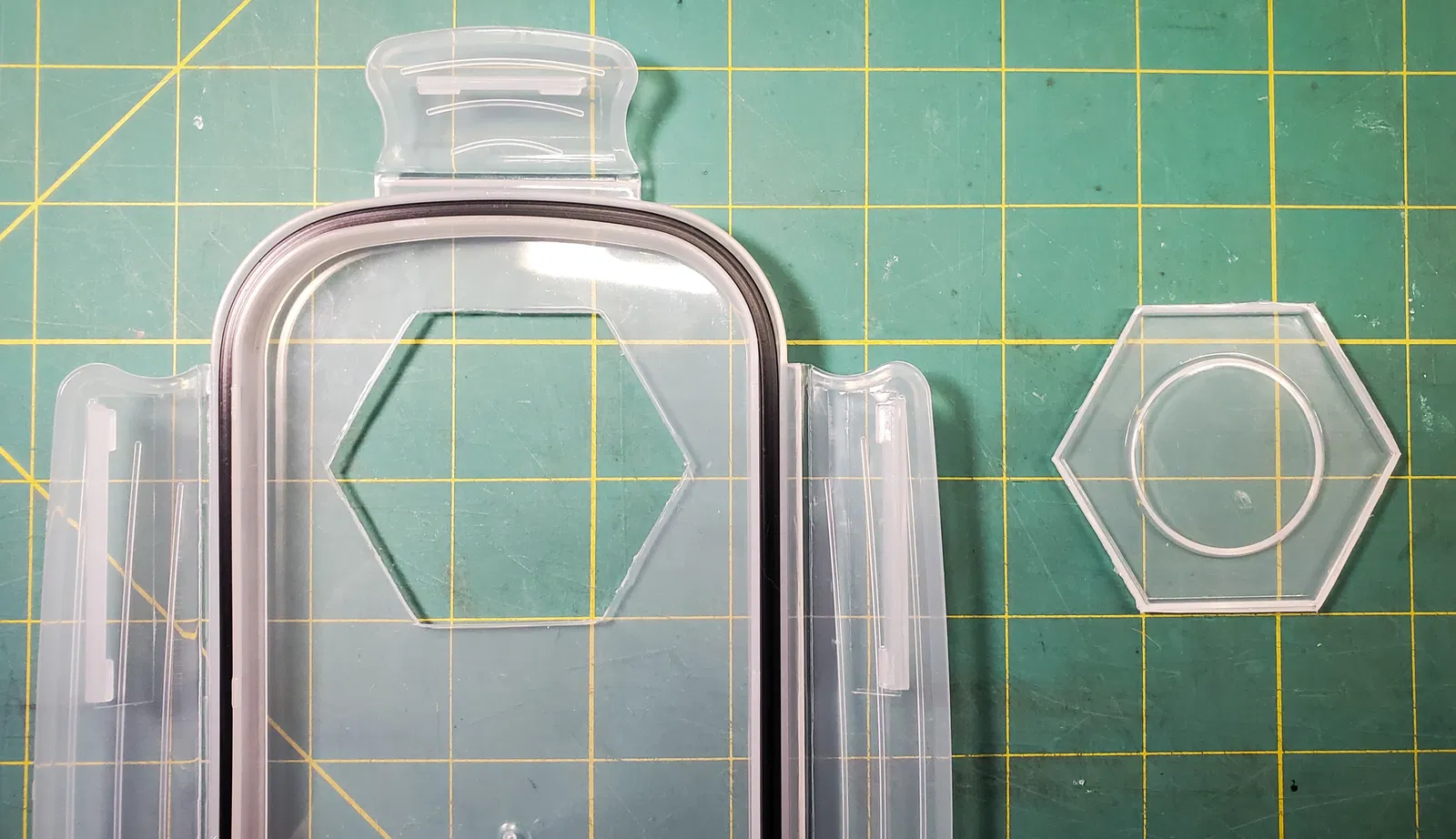

Dùng dao rọc giấy sắc/dao X-Acto, cẩn thận cắt theo sát mép ngoài cùng của hình lục giác ở MẶT TRONG của nắp.

⚠ CẨN THẬN VÀ LÀM TỪ TỪ! ⚠ Cắt nhiều lượt để xuyên qua nắp.

📎CẮT CHO CHUẨN! Độ thẳng hàng của adapter phụ thuộc vào bước này.

LẮP VÒNG GIOĂNG TPU:

Phần rộng hơn (mặt của model nằm phẳng trên bàn in) đặt ở BÊN NGOÀI nắp, phần hẹp hơn ở BÊN TRONG.

ƯỚM THỬ SEAL LỤC GIÁC VÀ SEAL TRÒN:

ƯỚM THỬ CÁC CỔNG ADAPTER:

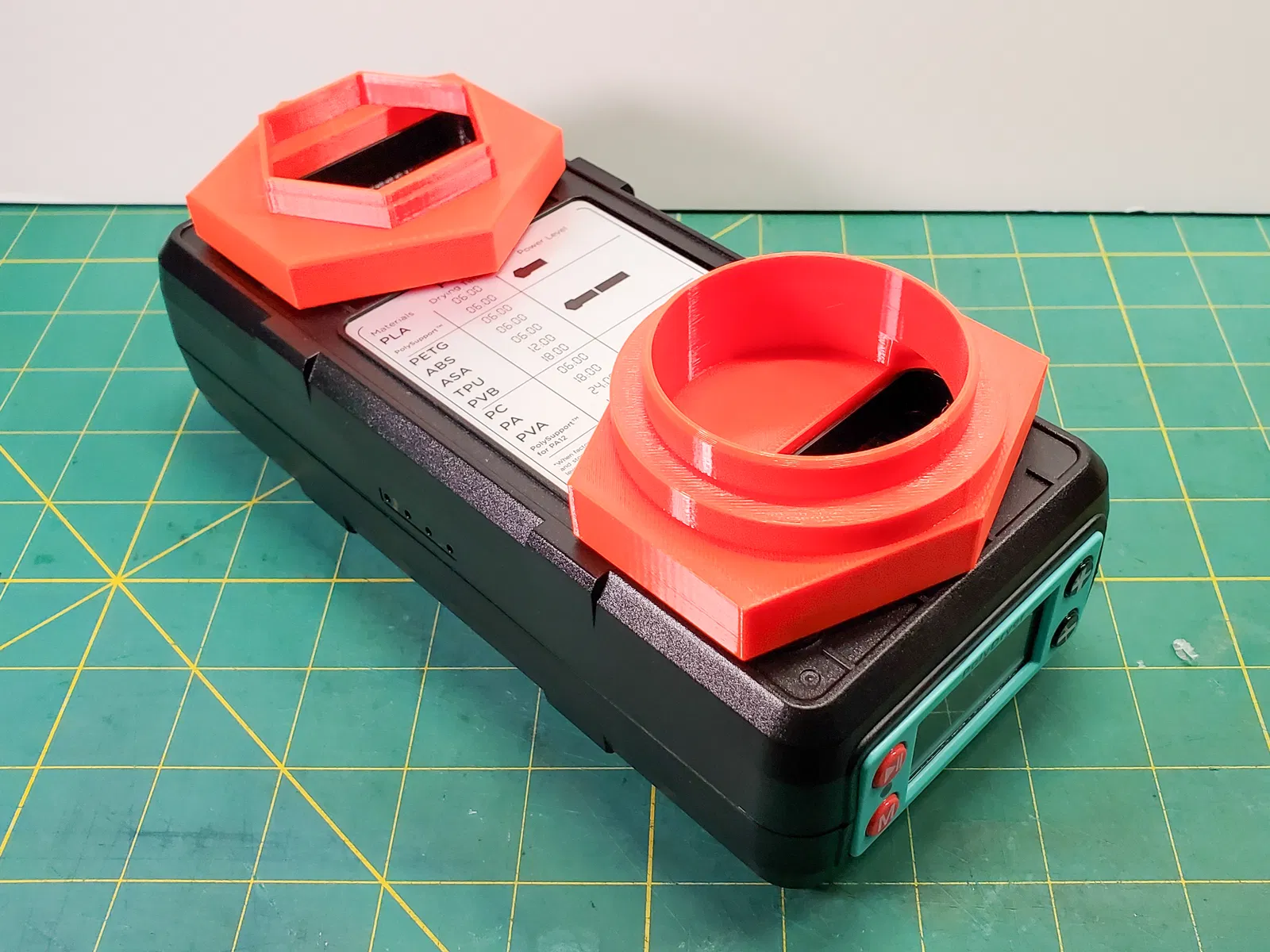

Tháo các nắp seal ra, rồi đặt cổng FRONT và REAR lên các cửa gió (vents) của PolyDryer.

⚠ CHÚ Ý MŨI TÊN CANH “FRONT” VÀ “BACK”:

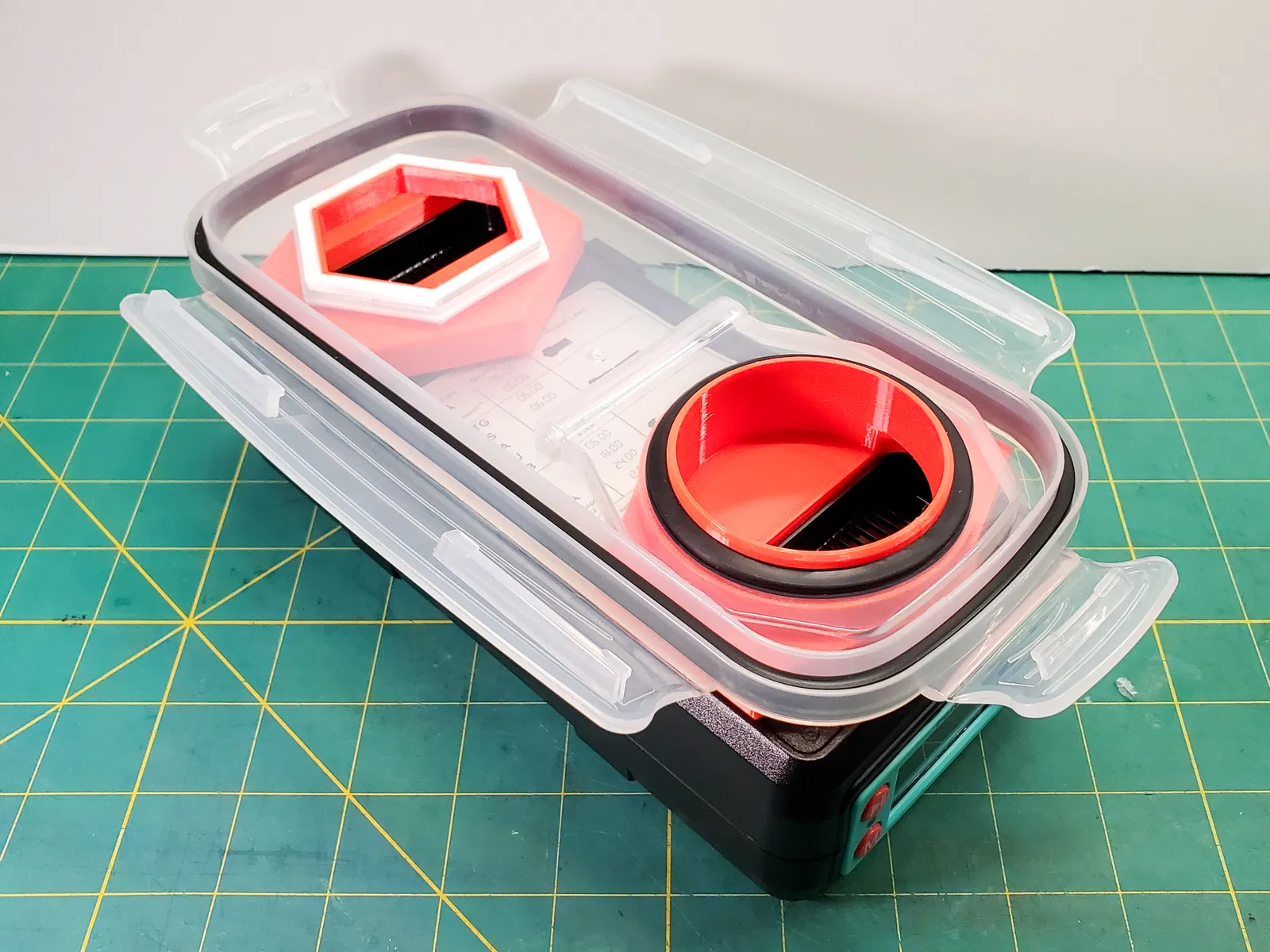

ĐẶT NẮP LÊN CÁC CỔNG ADAPTER:

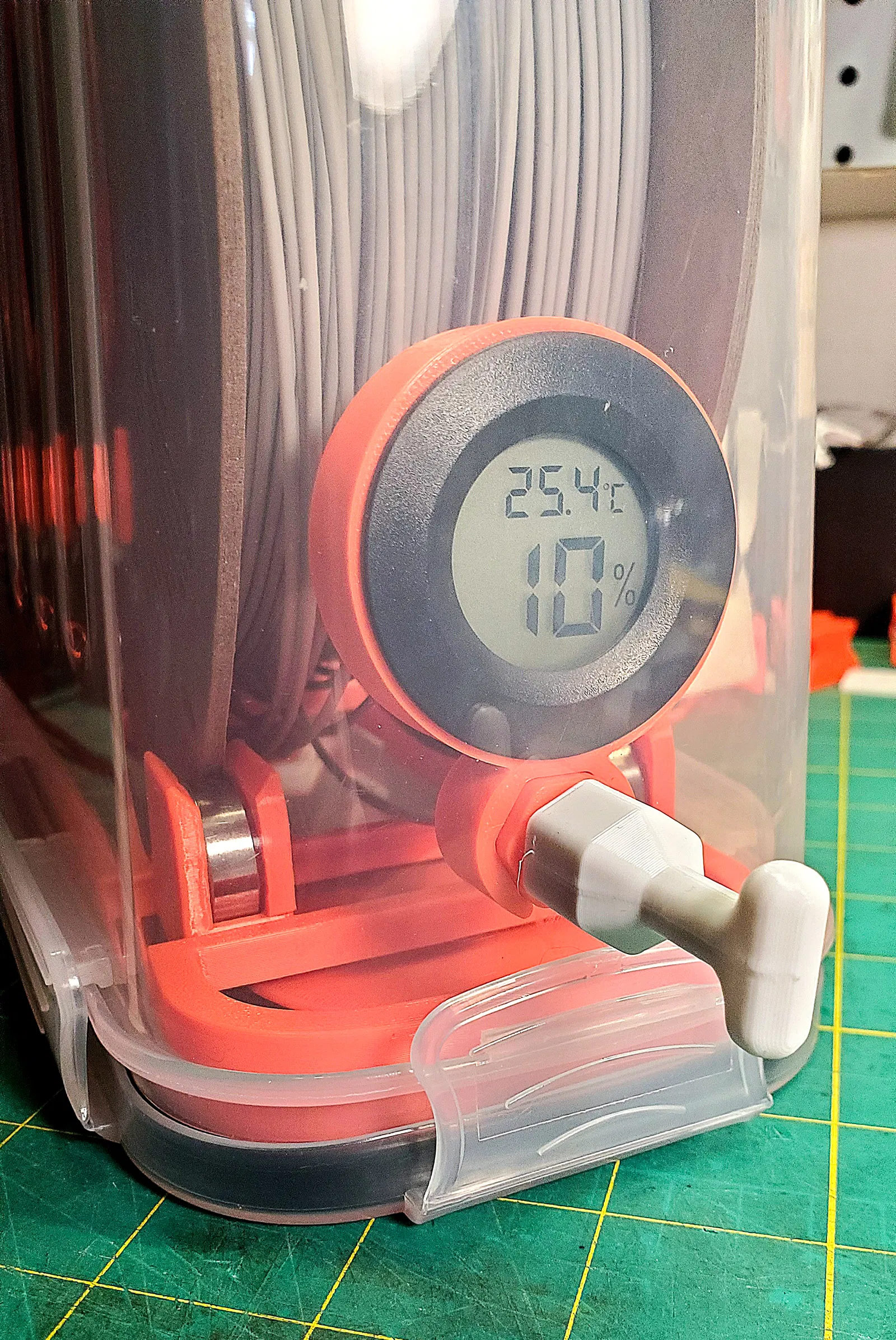

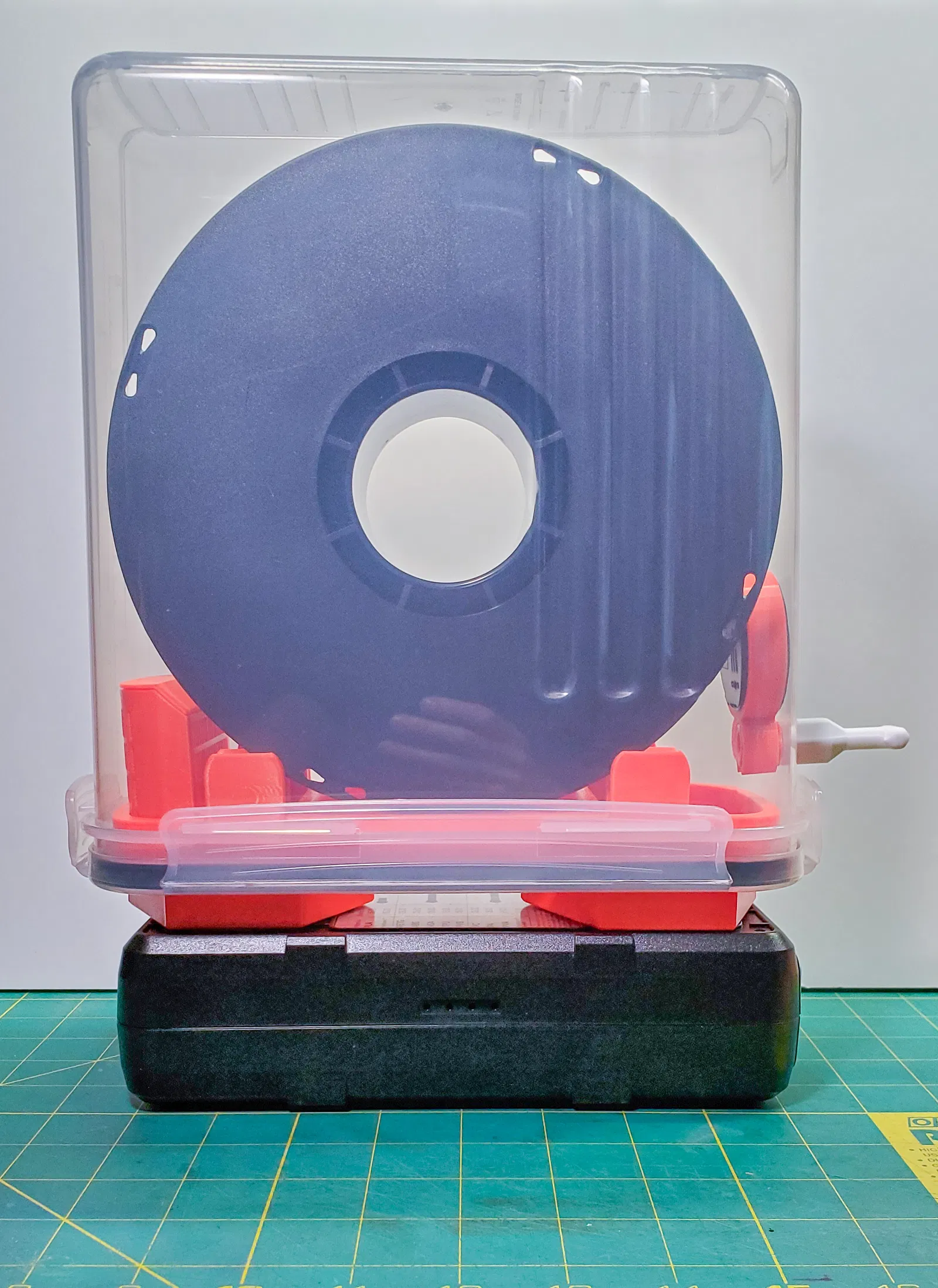

IN + LẮP HỆ “The Ultimate Cereal Container Filament Drybox - Official Remix”:

SẤY FILAMENT VÀ ĐÓNG KÍN BẰNG SEAL LỤC GIÁC + SEAL TRÒN:

Có kèm file STEP để chỉnh sửa/remix.

Chúc filament lúc nào cũng khô ráo! 😄

Mọi góp ý đều hoan nghênh.

~~~~~~~~~~~~~~~~~~~~

⚠ HƯỚNG DẪN CHO CÁC THƯƠNG HIỆU HỘP LƯU TRỮ KHÁC:

QUAN TRỌNG! Nếu bạn mua hộp lưu trữ hãng khác, thiết kế này có thể vẫn dùng được, nhưng bạn sẽ cần xác định lại vị trí lỗ lục giác mới trên nắp.

Để canh + cắt lỗ lục giác mới:

1. Hộp phải có lỗ tròn đường kính 60mm và làm bằng vật liệu trong suốt.
2. In “FRONT” và “REAR” ADAPTER PORTS, cùng với model “ALIGNMENT HEXAGON".
3. Đặt FRONT adapter port vào lỗ tròn có sẵn trên nắp (nhớ tháo nắp che hiện có trước).
4. Đặt REAR ADAPTER PORT lên cửa gió phía sau của PolyDryer, với chữ và mũi tên canh “BACK” hướng về phía sau của PolyDryer.
5. Đặt bản in ALIGNMENT HEXAGON lên trên REAR ADAPTER PORT.
6. Đặt cụm nắp + FRONT ADAPTER PORT lên đế PolyDryer.
7. Canh vuông cụm nắp so với đế, rồi cố định tạm bằng băng keo giấy (masking tape).
8. Đánh dấu/vẽ theo mép ngoài của ALIGNMENT HEXAGON lên mặt trong nắp bằng bút lông dầu, tốt nhất là loại đầu nhỏ.
9. Tháo nắp ra và cắt lỗ lục giác mới THẬT CẨN THẬN bằng dao rọc giấy/dao X-Acto.
   • 📎MẸO 1: Đừng cố cắt xuyên vật liệu dày trong một lần; hãy cắt nhiều lượt với lực vừa phải.
   • 📎MẸO 2: Cắt ở phía trong đường đã vẽ, rồi ướm thử seal TPU. Mình cần khít; lúc nào cũng có thể cắt thêm, chứ đời không có CTRL + Z!
