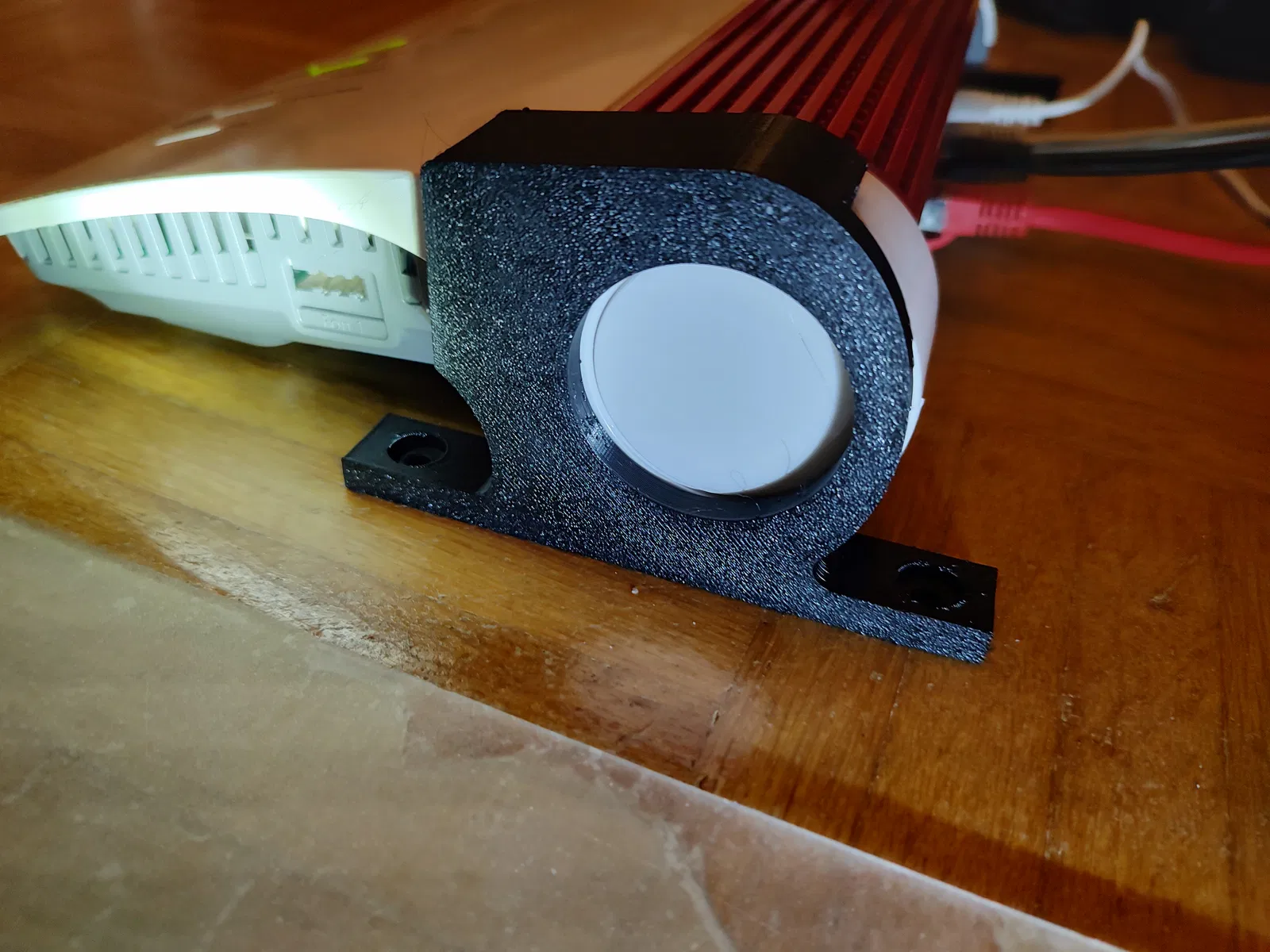

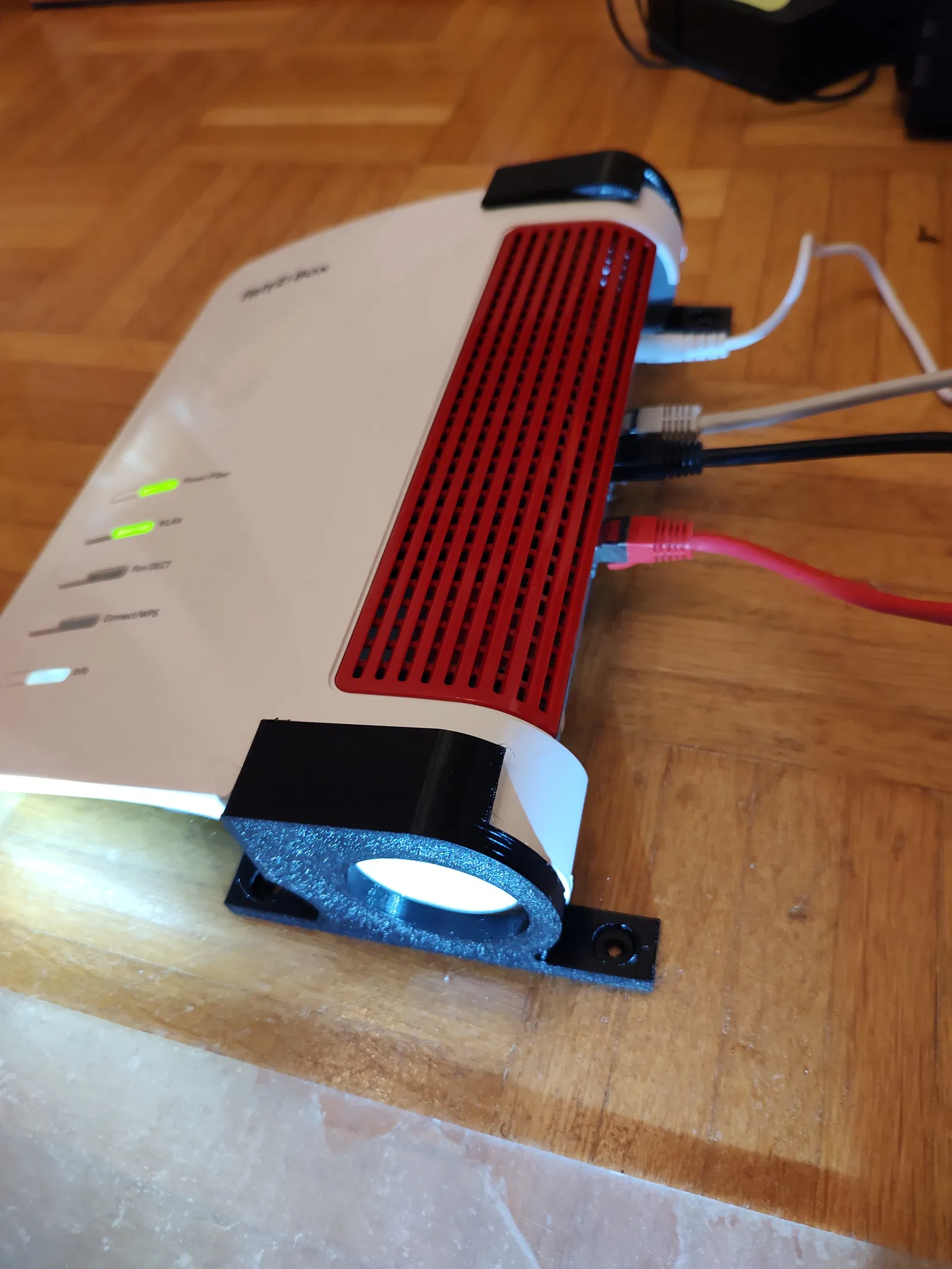

Ngàm/giá treo để gắn FritzBox cỡ lớn (khoảng 254 × 191 × 63 mm) lên tường hoặc dưới bàn. Thiết kế có lỗ bên hông tiết kiệm filament, lưng hở để dễ tháo thiết bị sau khi bắt vít.
Mô tả
Mình muốn có một cái ngàm treo tường dễ in cho FritzBox! 5690, để có thể bắt lên tường với các cổng kết nối hướng lên. Bản của SteveBa (cảm ơn vì đã hỗ trợ thêm sau đó) nhìn rất hợp, nhưng tiếc là lại dành cho model FritzBox khác!

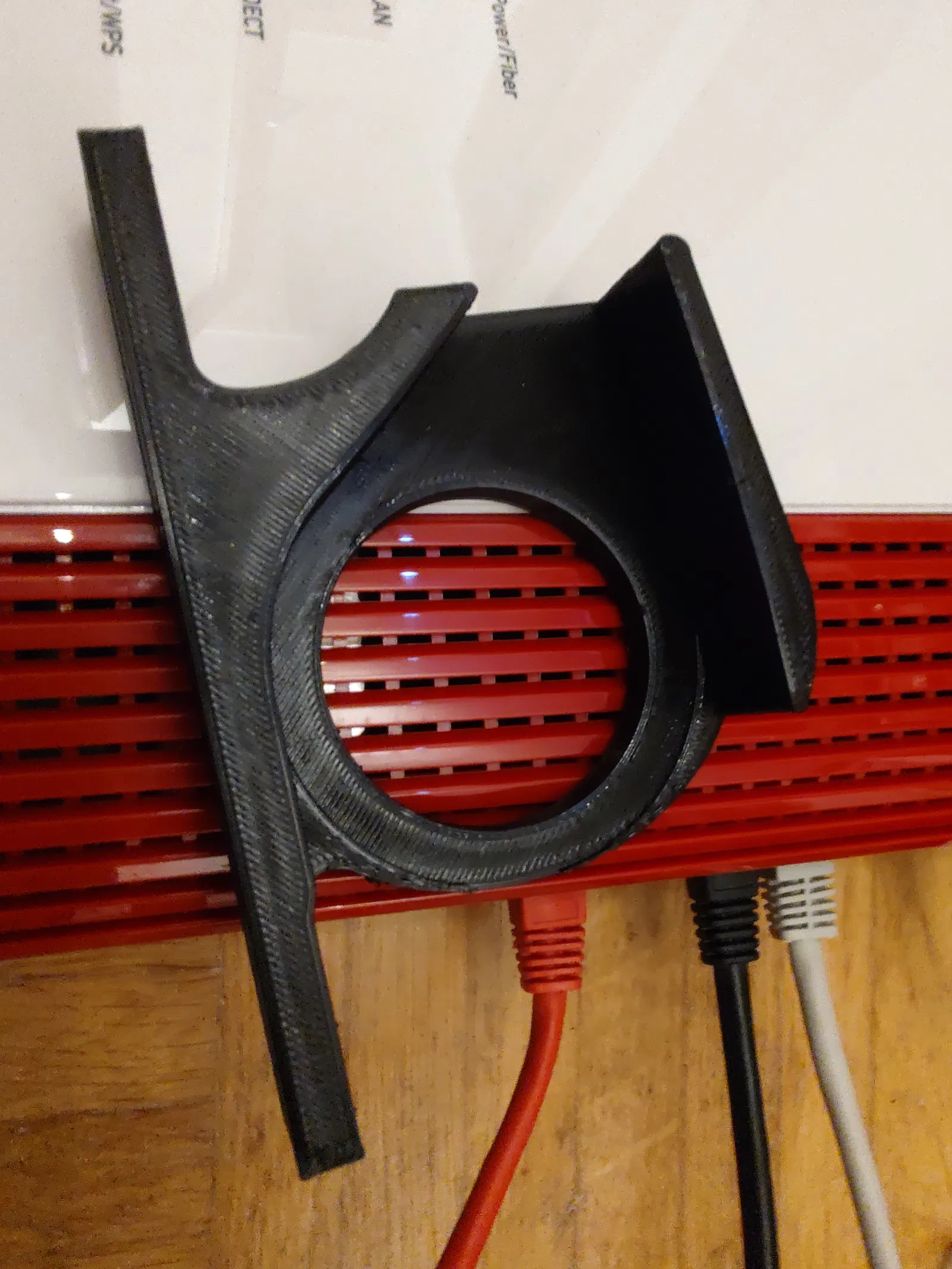

Vậy nên mình tự thiết kế phiên bản của mình, có các lỗ ở bên hông để tiết kiệm filament. Một điểm nữa là mặt sau để hở, nên có thể lấy FritzBox ra sau khi đã bắt vít cố định cái ngàm. Có thể cái gờ nhỏ giúp thiết bị “cài/click” vào, nhưng phần này mình chưa test.
Mình đính kèm các file FreeCAD làm nhanh cho kịp, phòng khi ai muốn chỉnh sửa gì đó.
Mình in toàn bộ bằng PETG pro màu đen, layer 0.28 mm ở chế độ Superdraft với 5% lightning infill. Ban đầu chỉ tính in thử, ai ngờ ra khá cứng cáp và nhìn cũng đẹp. Nên mặt còn lại mình cũng in với đúng các setting này luôn.
