Epilogue Reliquary: Kingdom Come: Deliverance 2: Philips OneBlade 360

Mọi cuộc hành trình rồi cũng sẽ tới hồi kết.
Khoảnh khắc mình rời khỏi những ngày tháng khải hoàn để quay về đời thường luôn mang theo một nỗi buồn man mác, khó nói thành lời.

Mẫu này được làm ra để đem một mảnh vinh quang đó vào trong cuộc sống hằng ngày.

Một chiếc hộp đặc biệt dành cho những ai đã hoàn thành KCD2.
Thiết kế cho Philips OneBlade 360.

Mẫu gồm các thành phần chính sau:

• Khung nắp

• Tấm relief trang trí trên nắp

• Thân chính

• Ngăn trong

• Hệ bản lề giấu kín hoàn toàn

Cơ cấu bản lề được tích hợp vào kết cấu và được giấu khỏi tầm nhìn bên ngoài, giúp giữ đường nét liền mạch nhưng vẫn đảm bảo độ bền.

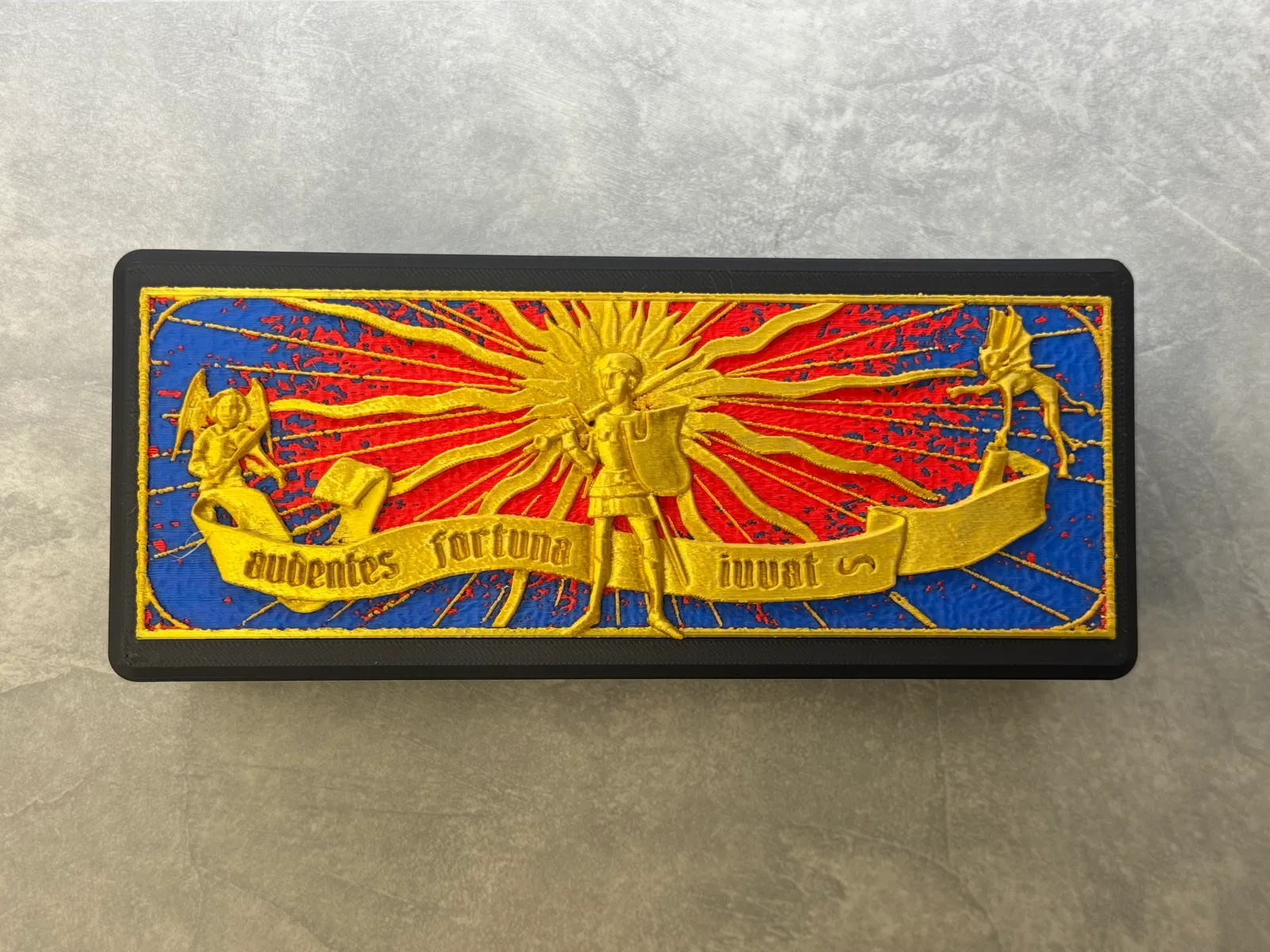

Phần nắp được chia thành khung chịu lực và một tấm relief trang trí.
Tấm relief được dán vào khung bằng keo.

Để đạt chất lượng bề mặt tốt nhất, cả tấm relief nắp và ngăn trong cần được in ở góc 45°.
Trong file đã kèm sẵn support tùy chỉnh để overhang ra sạch và giữ chi tiết đúng.

Dù nhìn có vẻ “đồ sộ”, mẫu vẫn được tối ưu để in FDM thực tế và cần rất ít phần cứng.

Phần cứng cần thiết

• 1 × ốc lục giác M3 × 40 mm

• 4 × nam châm neodymium Ø3 × 6 mm

Hướng dẫn lắp ráp

Bước 1 – Kiểm tra đủ chi tiết

Đảm bảo bạn có đầy đủ các phần đã in:

• Thân chính (phần đáy)

• Ngăn trong

• Nắp

• Cụm bản lề (phân biệt trái/phải)

• 1 × ốc lục giác M3 × 40 mm

• 4 × nam châm neodymium Ø3 × 6 mm

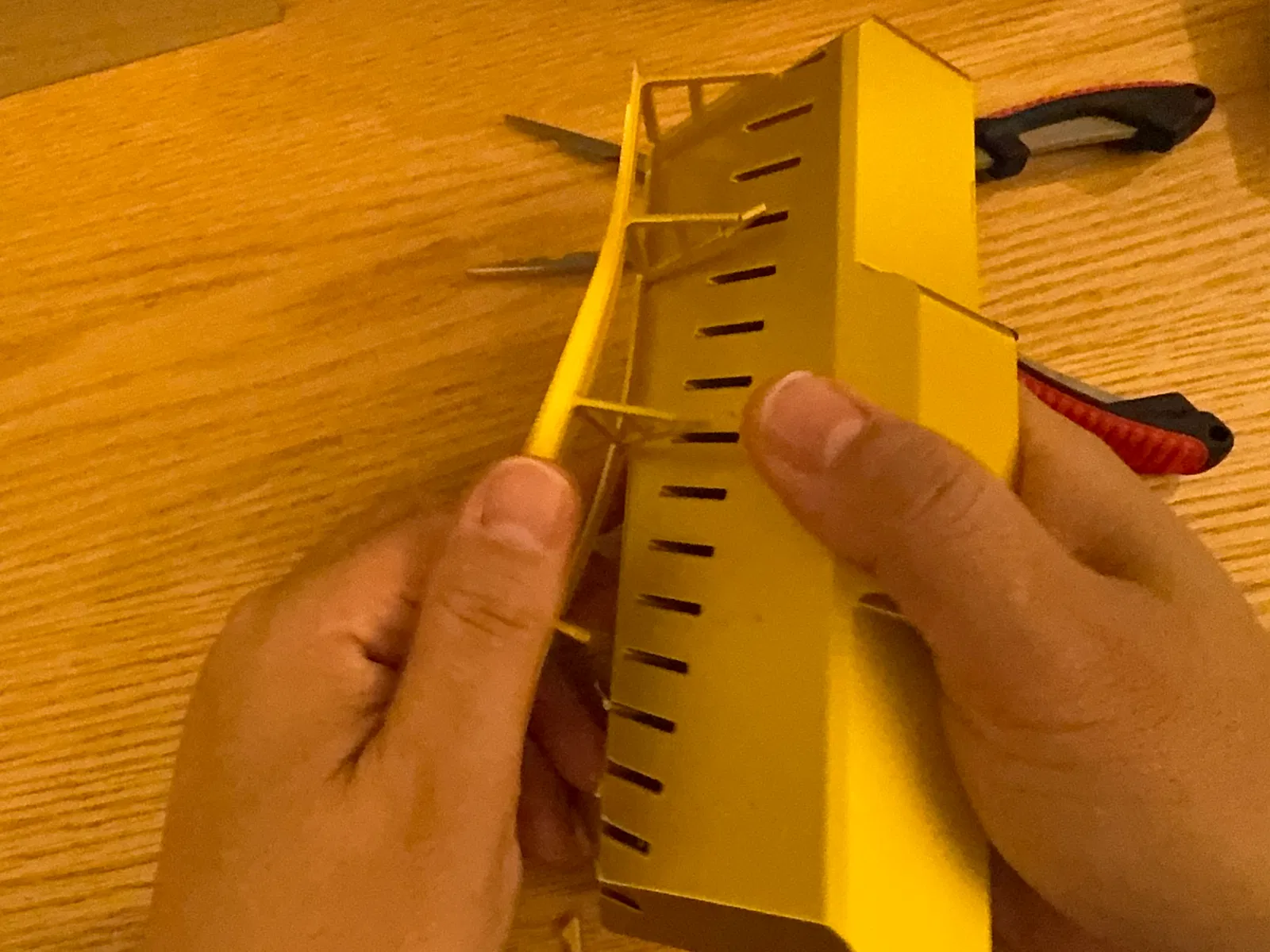

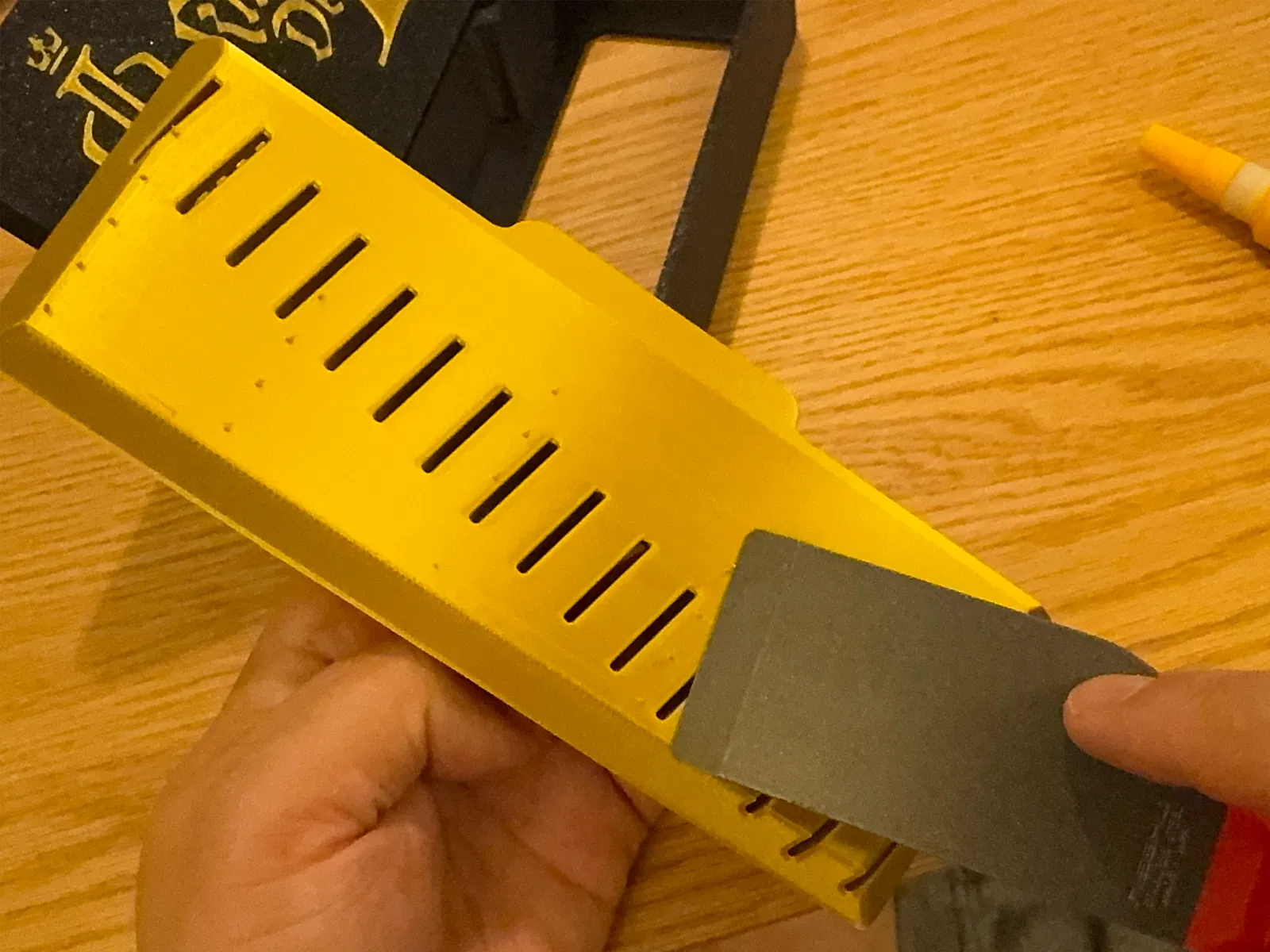

Gọt và chà nhám các dấu support hoặc ba via còn lại để bề mặt lắp khít, sạch trước khi ráp.

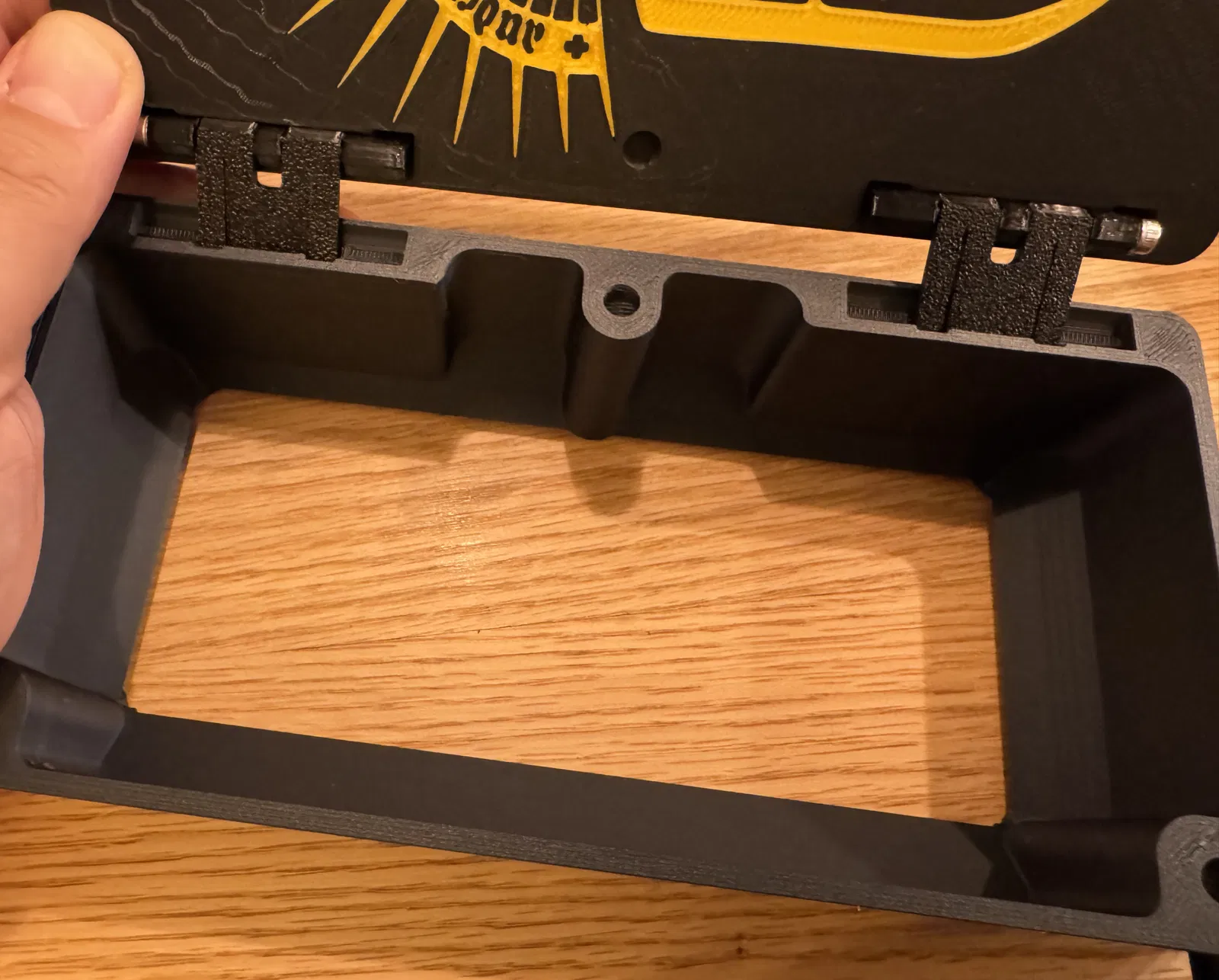

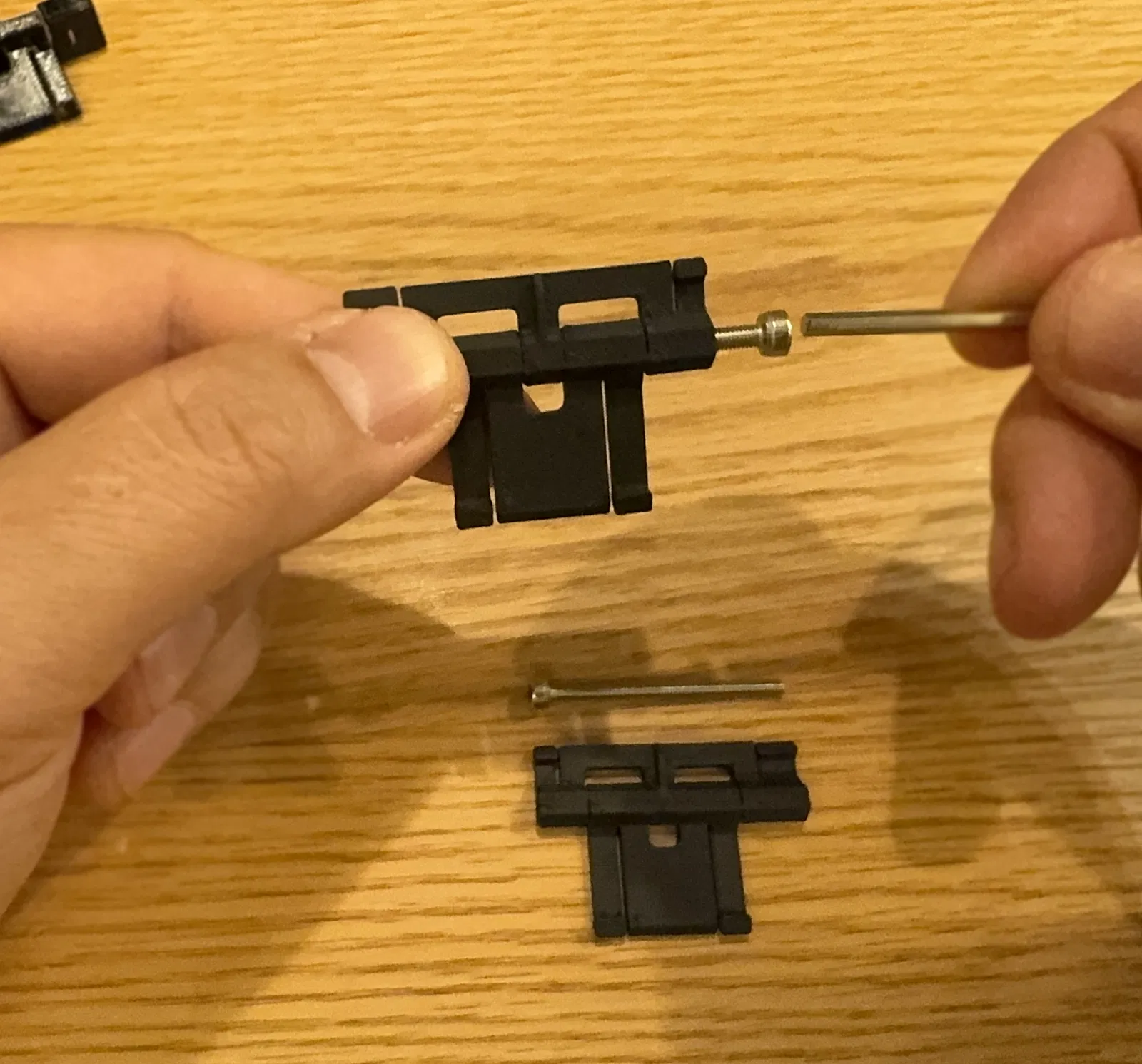

Bước 2 – Lắp bản lề

Luồn ốc M3 × 40 mm qua lỗ bản lề từ phía được chỉ định.
Siết tới khi chạm điểm chặn bên trong.

Không siết quá chặt vì có thể làm bản lề bị cứng, kẹt.

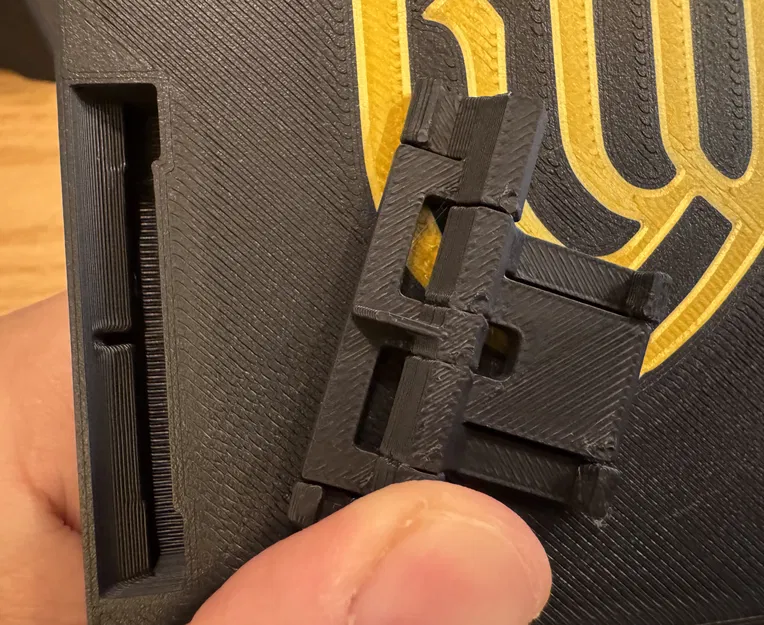

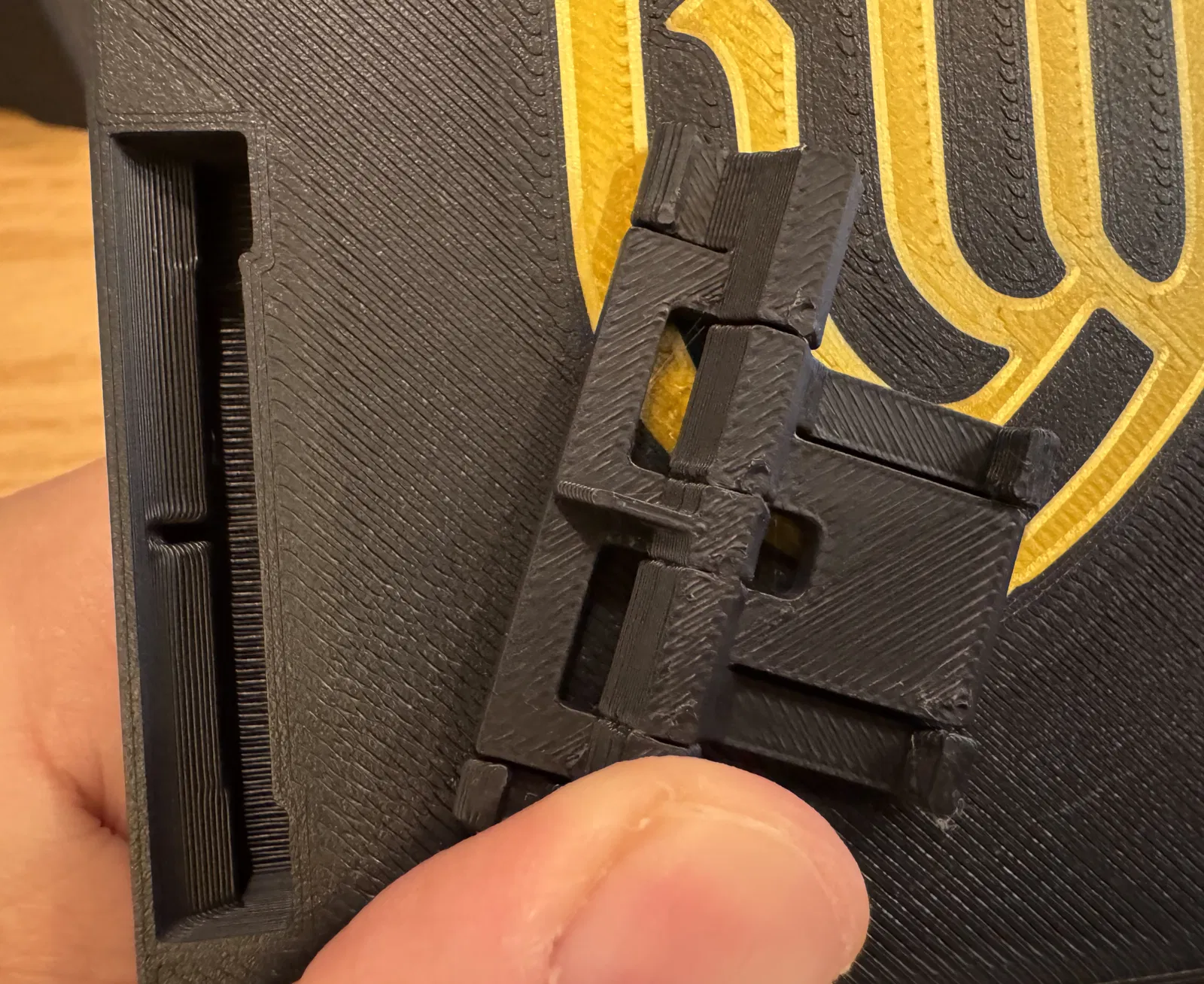

Bước 3 – Gắn bản lề vào nắp

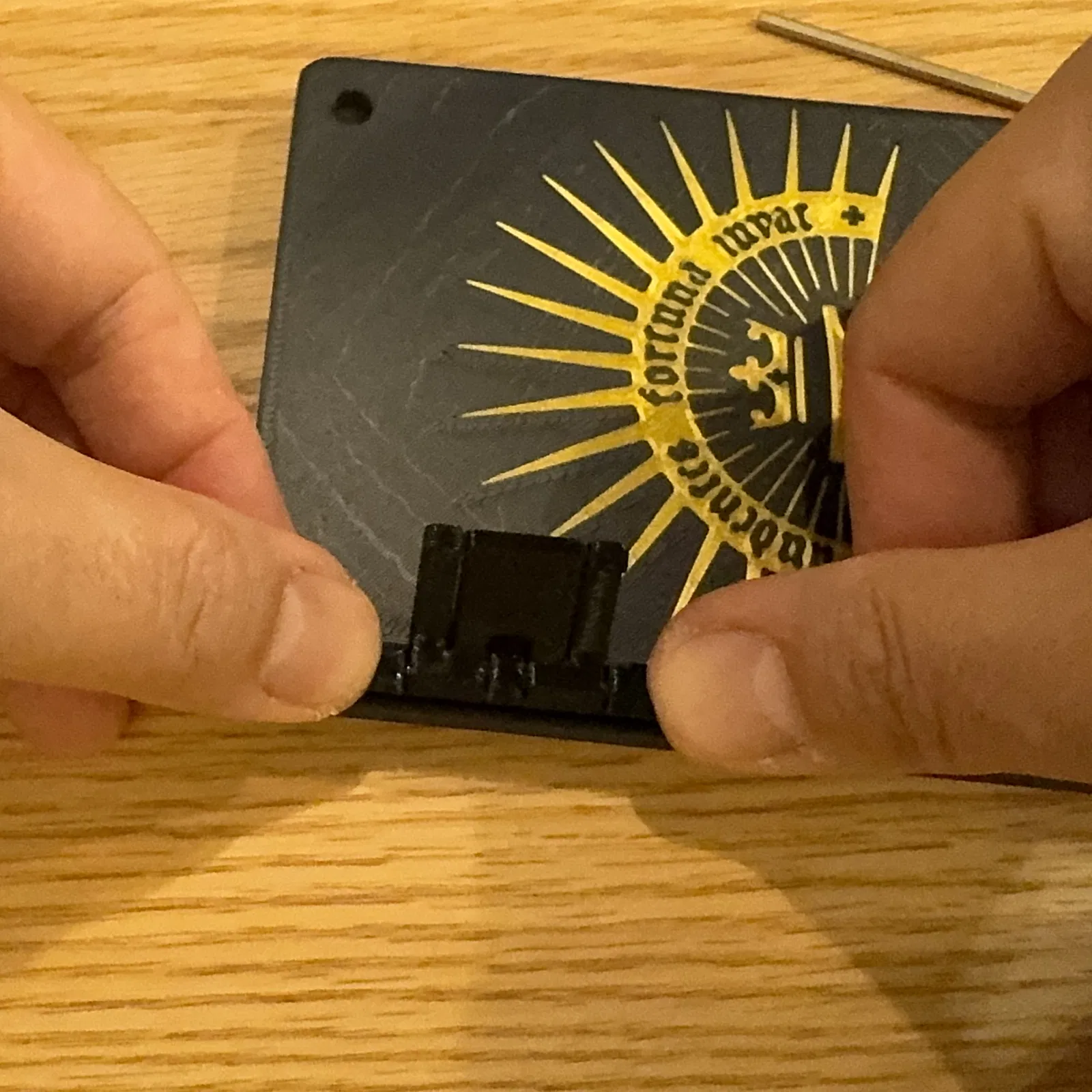

Đưa phần bản lề ngắn hơn vào rãnh dẫn trên nắp và ấn chắc tay cho vào đúng vị trí.

Nếu in bằng PLA, lúc ấn có thể bị nứt nhẹ.
Khuyến nghị PETG, ABS hoặc ASA để bền hơn.
Nếu lắp thành công thì PLA vẫn dùng ổn trong điều kiện sử dụng bình thường.

Bước 4 – Gắn nam châm

Ấn nam châm neodymium Ø3 × 6 mm vào phần thân chính trước.

Để đảm bảo đúng cực (polarity) cho nam châm trên nắp:

1. Gắn từng nam châm của nắp vào đúng nam châm tương ứng đã lắp sẵn trong thân.

2. Đóng nắp nhẹ nhàng.

3. Trong lúc đang canh thẳng hàng, ấn nam châm vào đúng hốc nam châm của nắp.

Cách này giúp đúng cực và nắp đóng chắc.

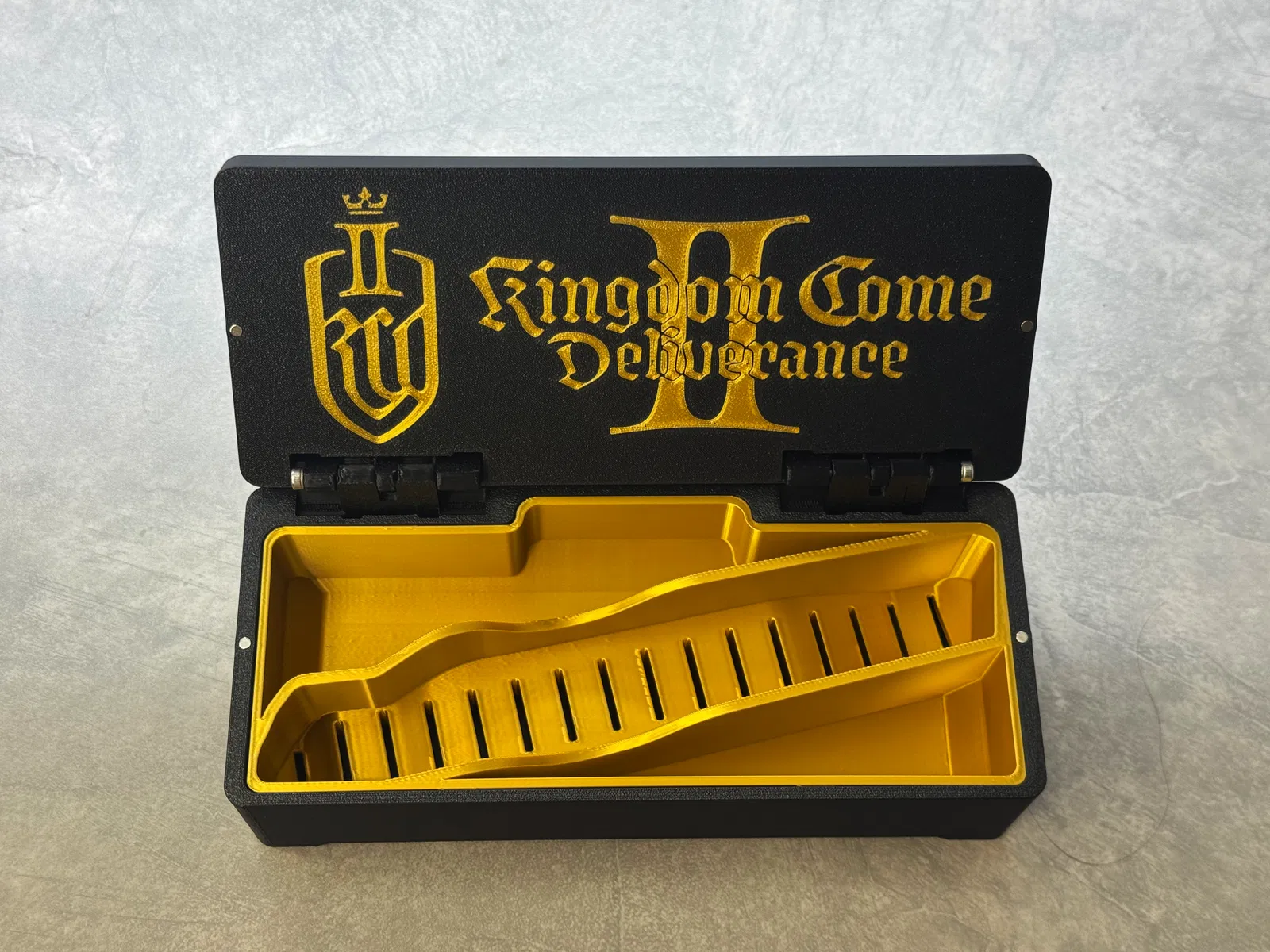

Bước 5 – Hoàn thiện

Đặt ngăn trong vào thân chính là hoàn tất.

Ghi chú thêm – In nhiều màu & Thông tin file

Mẫu này dùng hình học multi-color.
File OBJ đi kèm có thông tin vertex color.

Tùy slicer bạn dùng, phần hiển thị có thể khác hoặc màu có thể không hiện đúng.
Nếu slicer không hỗ trợ vertex colors, vui lòng dùng các file 3MF đã được tối ưu cho từng máy in.

Filament khuyến nghị

• Đen: Elegoo Matte PLA

• Vàng: CC3D Silk Gold PLA

Đây là các vật liệu đã dùng cho bản in gốc và được khuyến nghị để ra đúng độ tương phản và bề mặt như mong muốn.

Ghi chú cuối

Có sẵn các file 3MF tách riêng cho Snapmaker U1 và Bambu Lab A1, mỗi file đã được tối ưu theo đúng máy.

Dự án này được tạo như một lời tri ân dành cho những ai đã hoàn thành KCD2 — và muốn mang theo một mảnh khải hoàn đó vào đời sống hằng ngày.
