Hệ vỏ modular cho Seeed Studio Xiao NRF52850 & WIO SX1262 LoRa kit

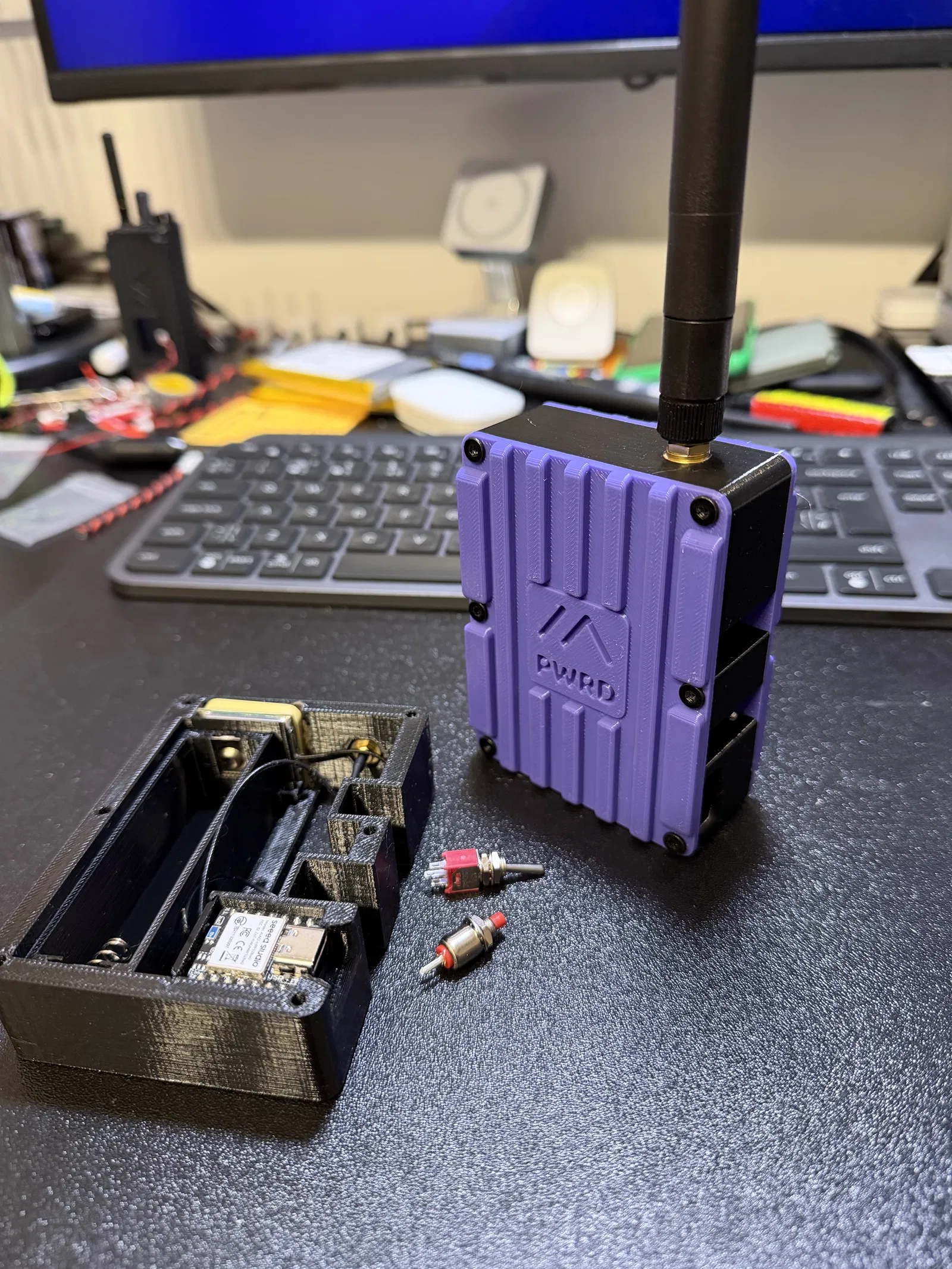

Bộ vỏ này có các khay pin (battery insert) dạng modular, cho phép dùng pin 18350, 18650 và 21700.

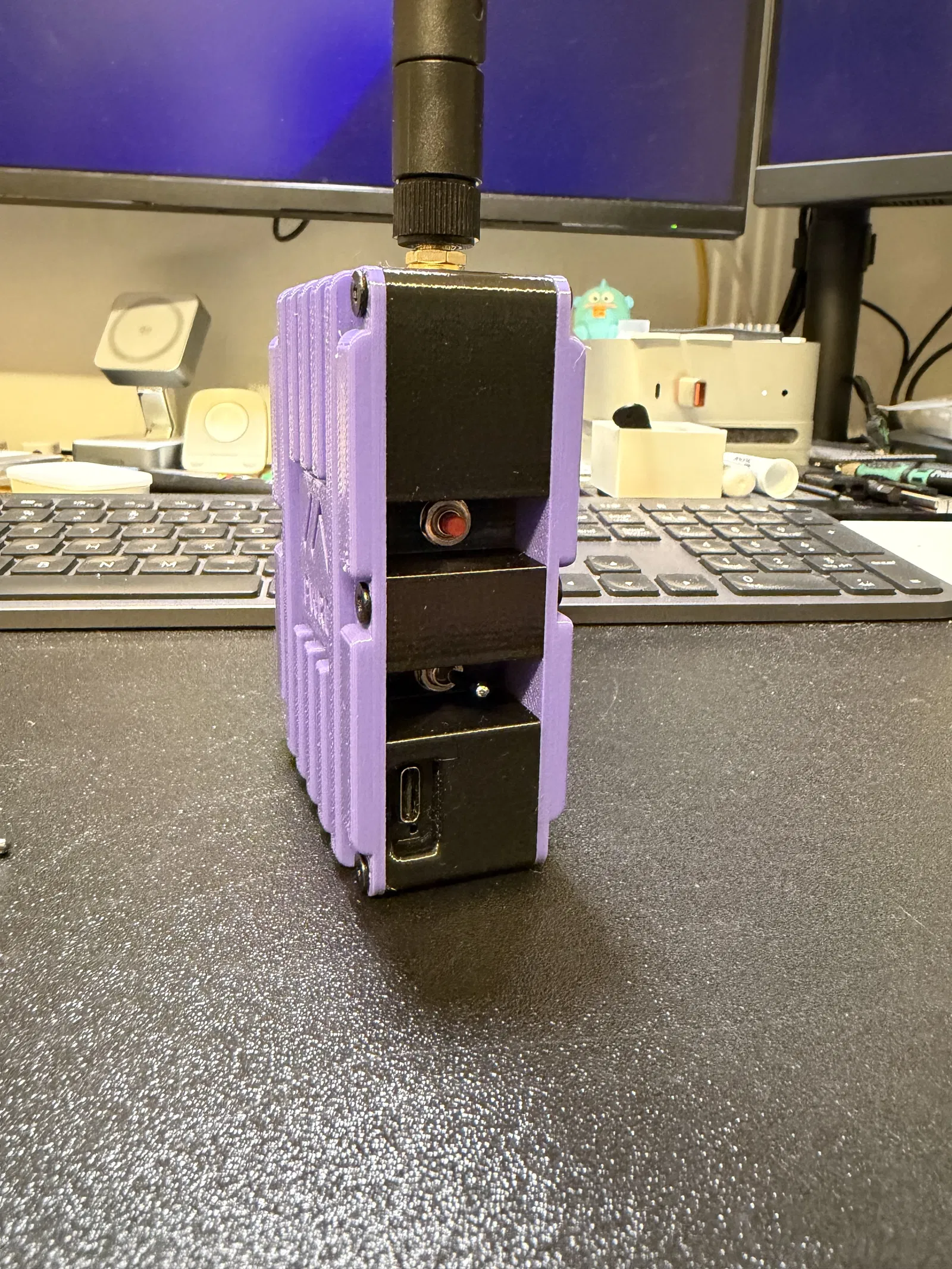

Cổng USB của Xiao vẫn truy cập được, và có hai kiểu khung. Một kiểu chỉ có công tắc nguồn để đấu nối tiếp (inline) với pin, và một kiểu khác có thêm cả nút reset.

Mình dùng toggle switch 5mm và nút nhấn momentary cho bản build của mình vì thấy bấm “đã tay”, với lại các nút được làm âm (recessed) nên khó bị va quẹt bấm nhầm.

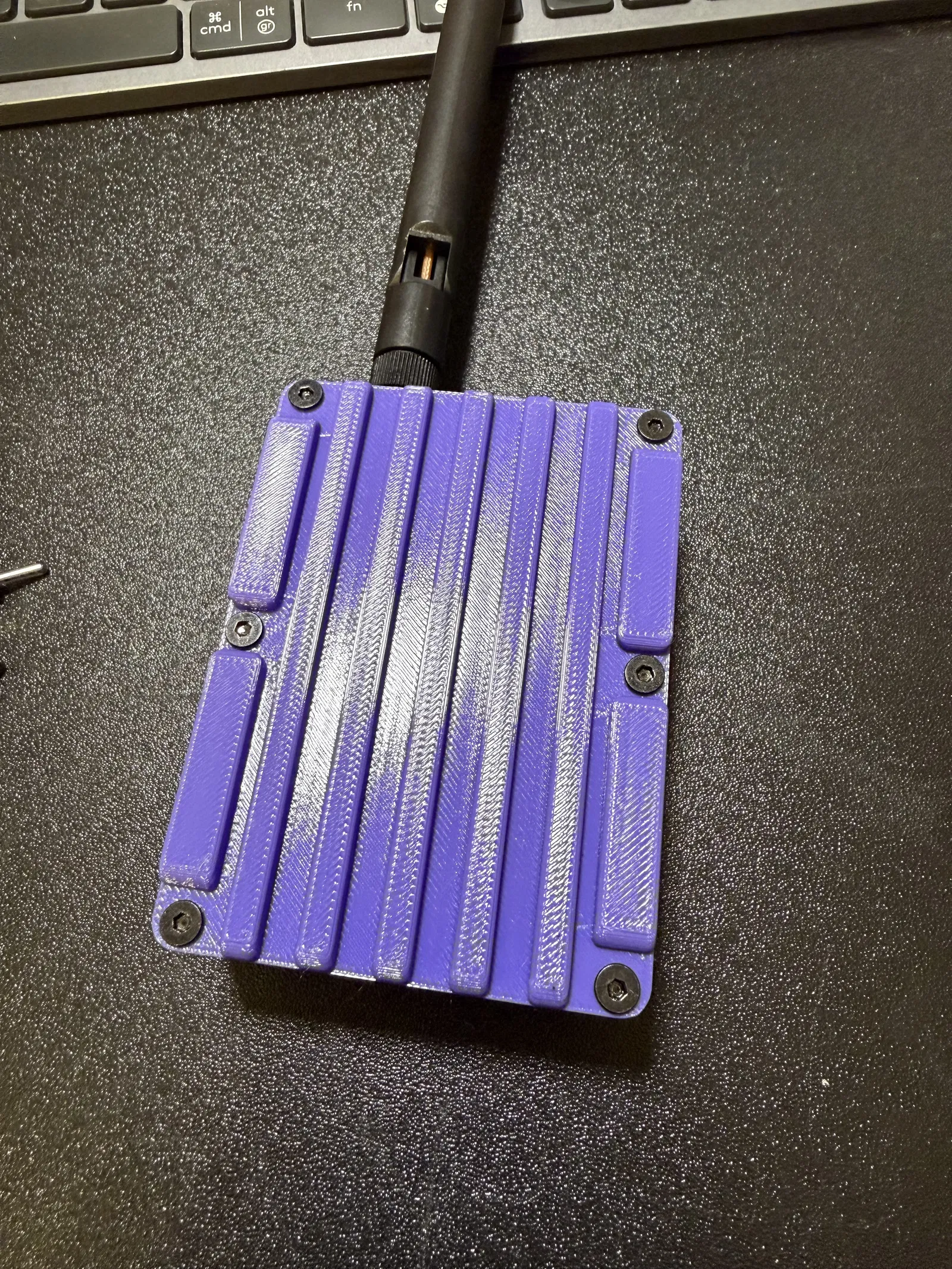

Có kèm 2 thiết kế panel, và dùng ốc M3 để cố định vào vị trí.

Ngoài ra vẫn còn chỗ trống để bạn chỉnh sửa thiết kế cho các món như anten GPS (có thể đặt vừa phía trên pin 18350 hoặc 18650), thậm chí thay đầu nối anten Type N thay cho SMA mặc định (đai ốc lục giác 8mm).

Các pad pin và reset nằm ở mặt dưới của main board Xiao, nên bạn vui lòng xem tài liệu (documentation) của bạn để biết vị trí hàn dây.
