Anten loop 50 MHz “Door Frame” – bộ chi tiết in 3D
Bộ chi tiết in 3D để lắp anten loop 50 MHz “Door Frame” theo hướng dẫn của Juma Radio. Gồm Top/Bottom kẹp vào mast, Eyelet dẫn dây, dùng thanh ngang 6mm dài 1m; in không cần supports.
Mô tả

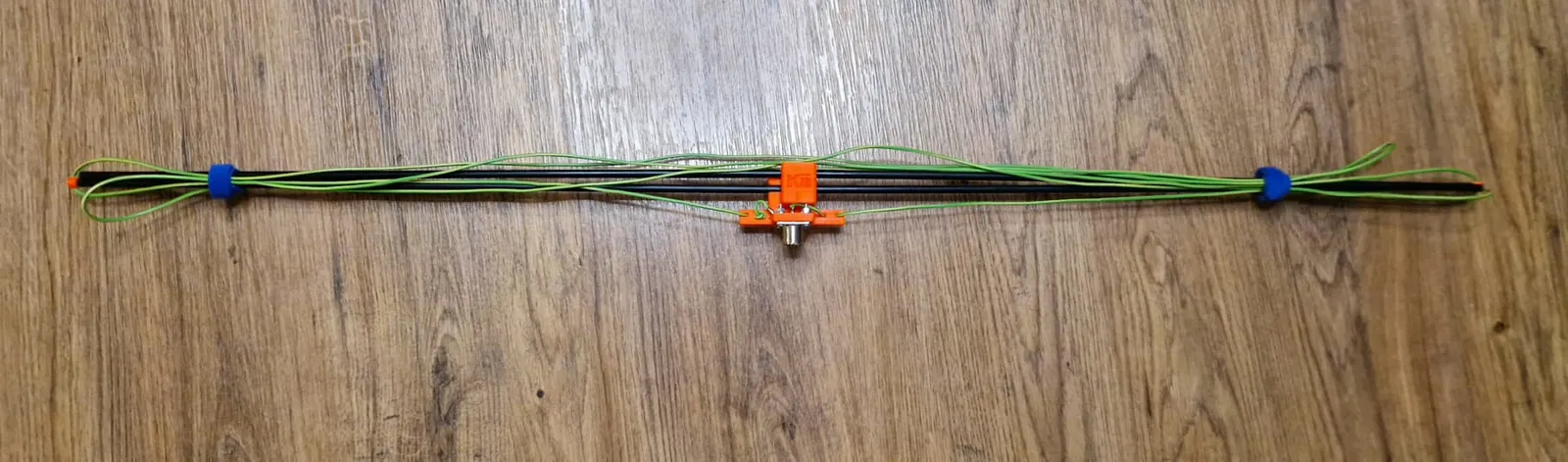

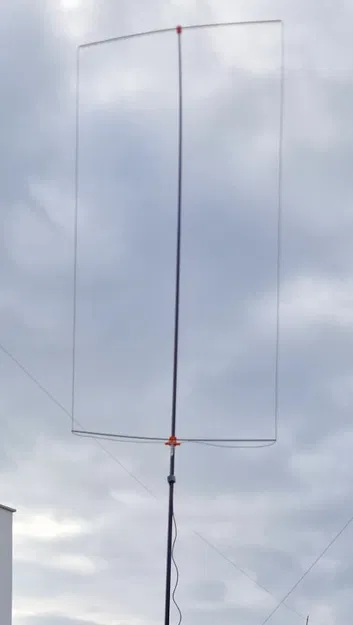

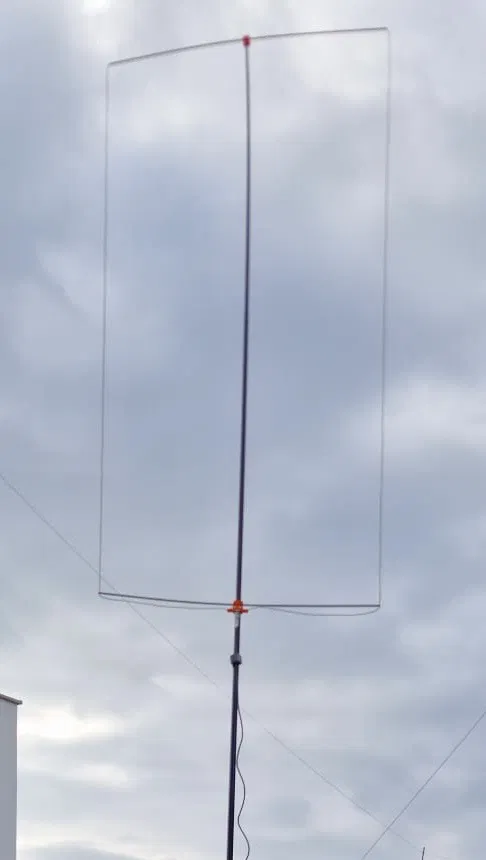

Các chi tiết cho anten loop 50 MHz “Door Frame”
https://www.jumaradio.com/50MHz-Door-Frame-Loop/
Top – chi tiết gắn trên đỉnh của cột (mast) – ở đây dùng cần câu 6m (bỏ 1–2 đoạn cuối dày nhất).
Ở khe ngang, lắp một thanh ngang đường kính 6mm, dài 1 mét, dùng để căng dây điện có lớp cách điện.

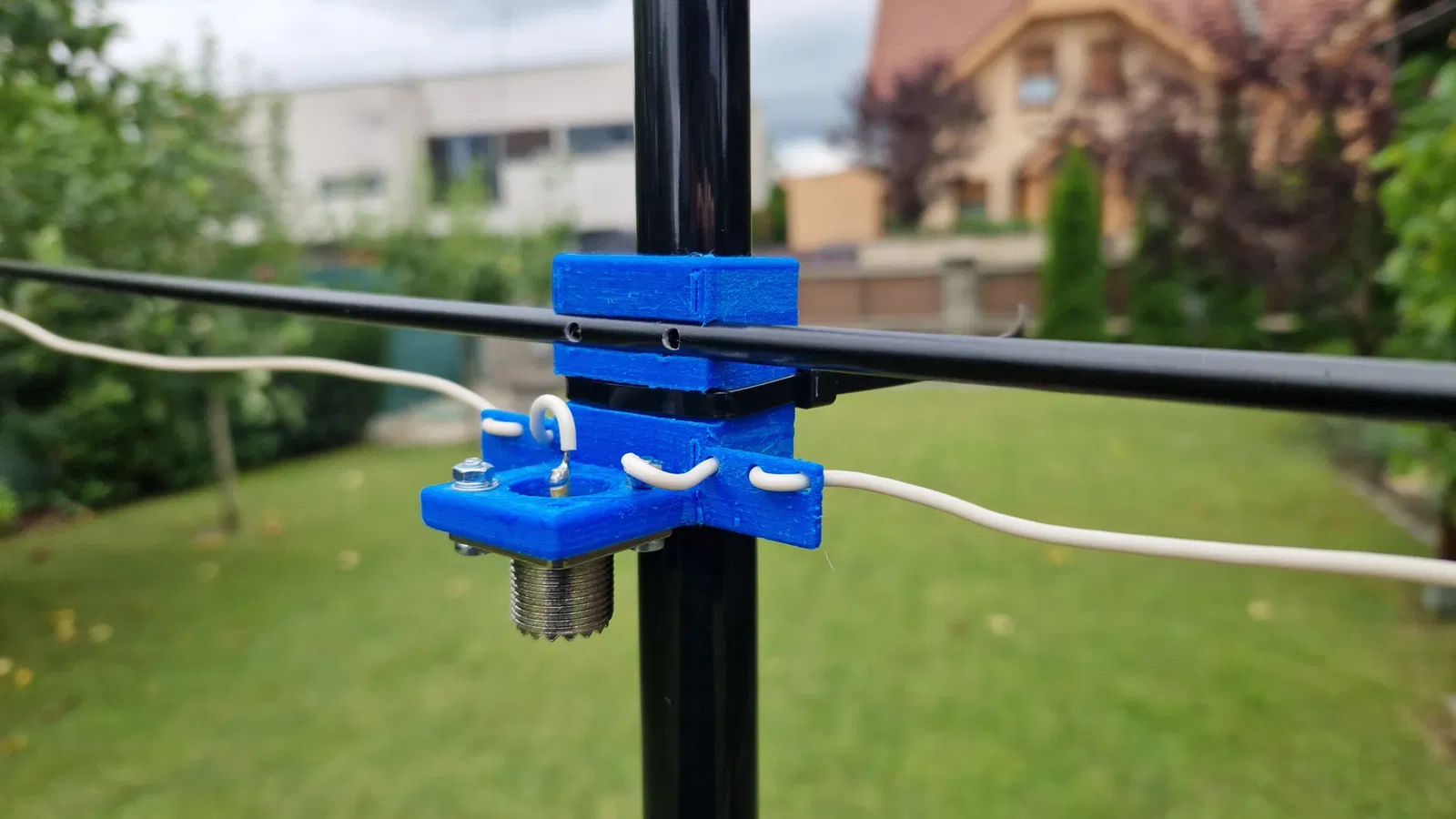

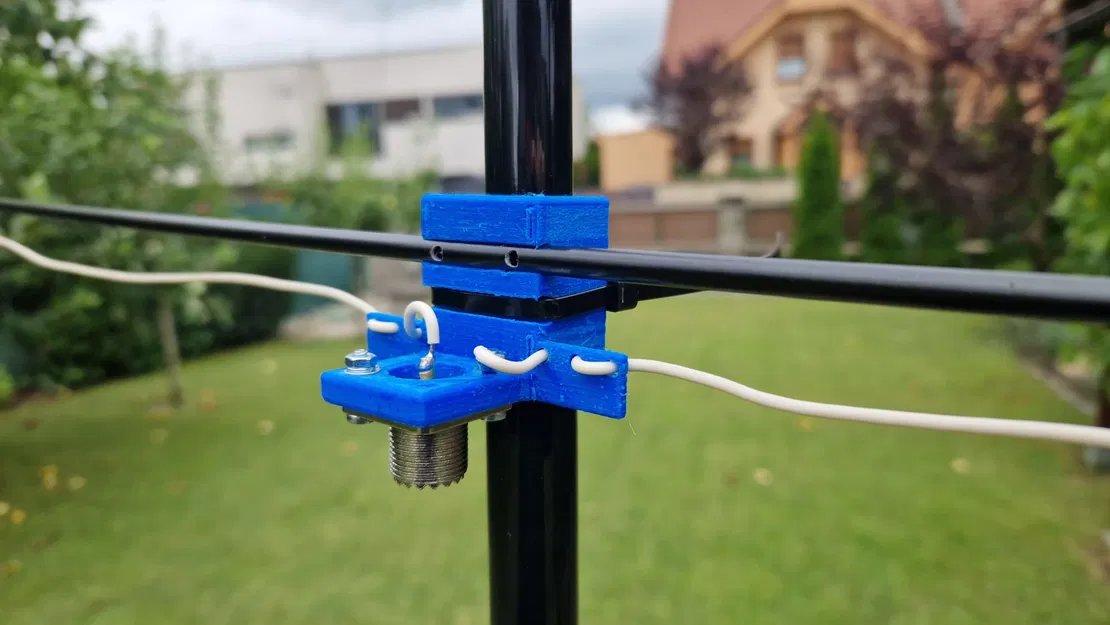

Bottom – kẹp cố định quanh cột (mast), có các khe/hở để siết chặt vào cột bằng dây rút nhựa.
Có lỗ để gắn socket PL.
Ở khe ngang, lắp một thanh ngang đường kính 6mm, dài 1 mét.

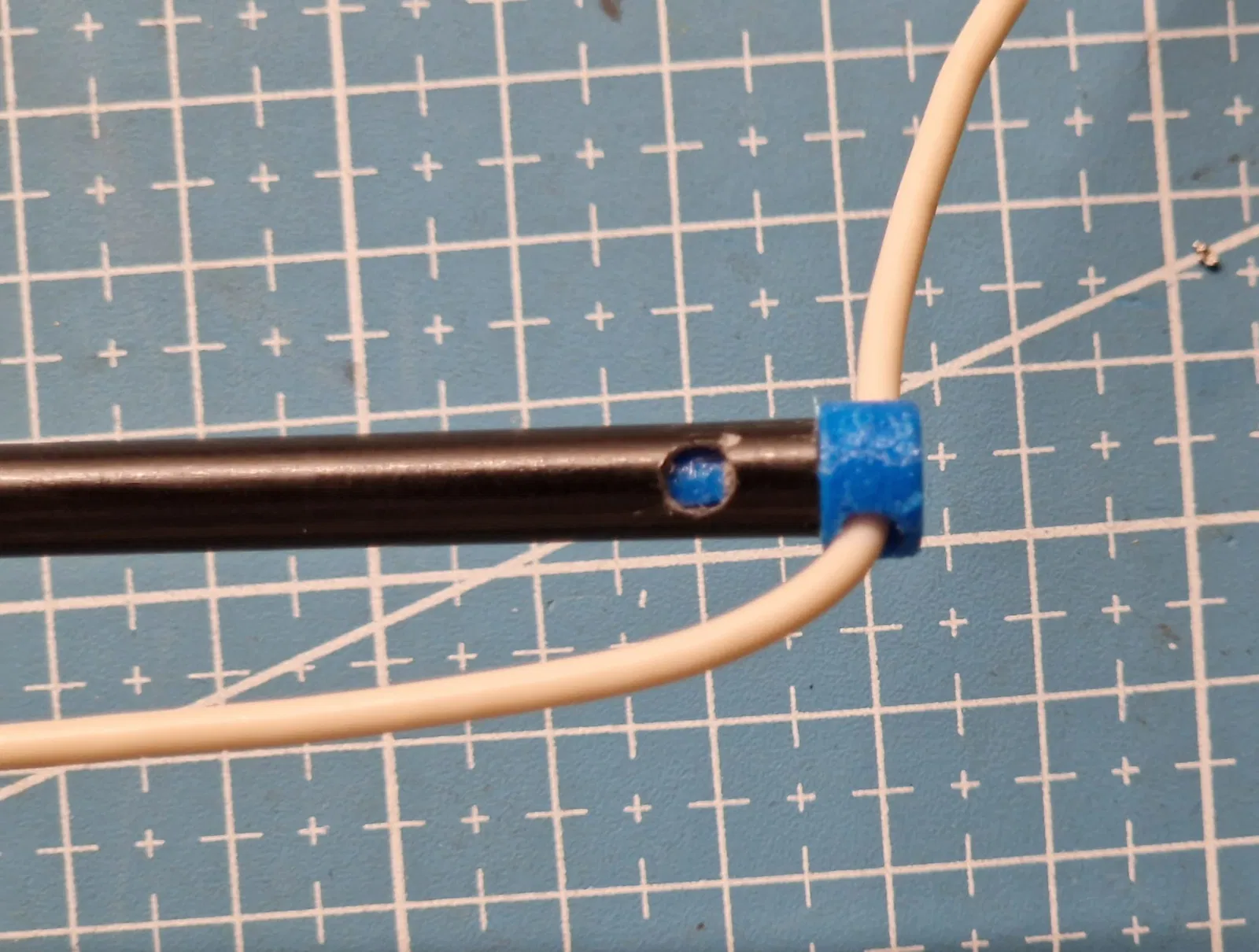

Eyelet – lắp vào hai đầu của các thanh ngang 6mm và làm puly/điểm dẫn hướng cho dây điện có lớp cách điện.
In không cần supports; riêng phần Top và Bottom đã có sẵn các gờ support nhỏ trong các lỗ ngang. Trước khi lắp thanh 6mm, cần gỡ các gờ này ra, ví dụ dùng kềm mũi nhọn.
