Giá đỡ nozzle cho súng khò Yihua 959D (FreeCAD)
Sau khi thấy bracket của timskloss trên Thingiverse nhưng bị cấn front cover của Yihua 959D, mình vẽ lại toàn bộ, dời plate và lỗ, tăng chamfer để lắp nozzle dễ hơn, và thêm chỗ cất chìa allen 2,5mm.
Mô tả
Do cái holder của timskloss bị cấn vào phần front cover của cây Yihua, nên mình vẽ lại toàn bộ và chỉnh các điểm sau:
-

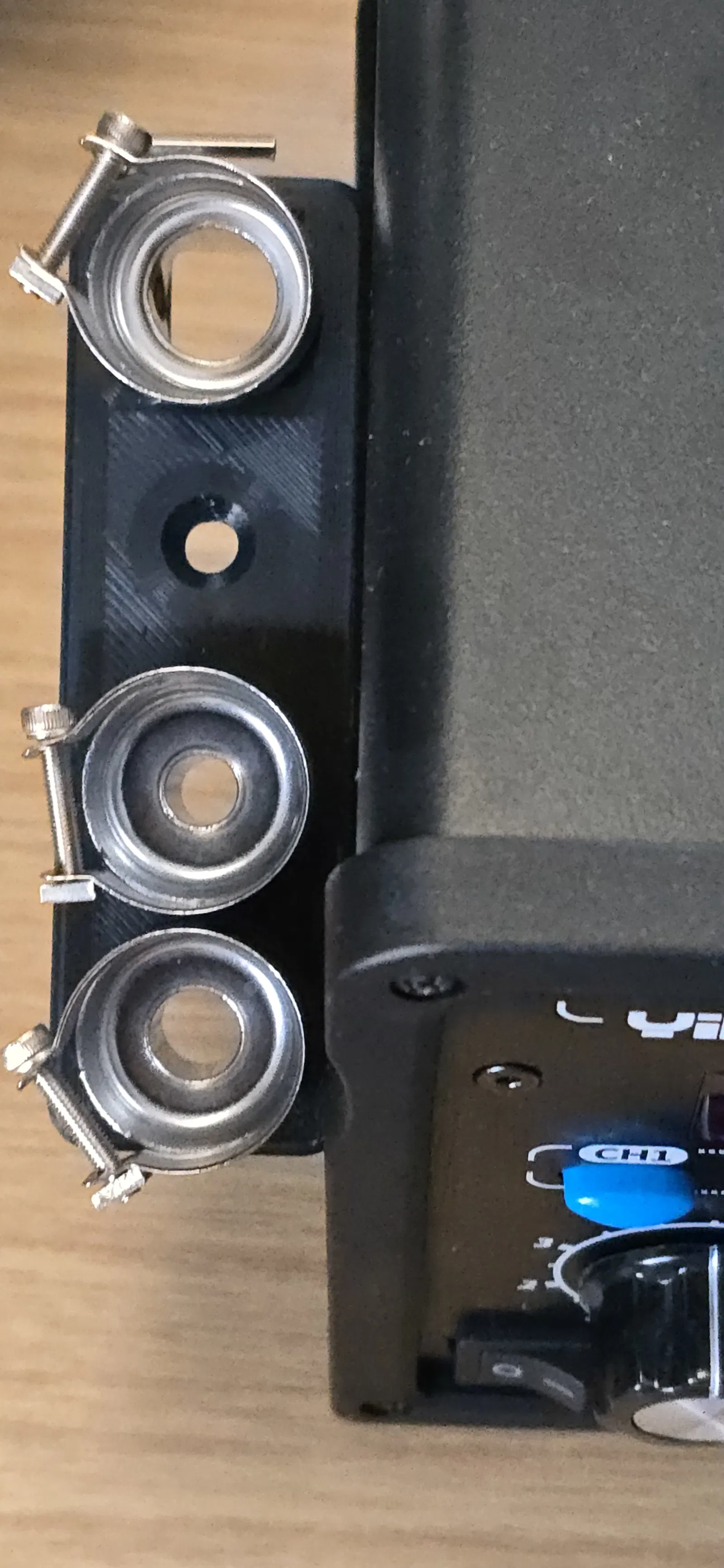

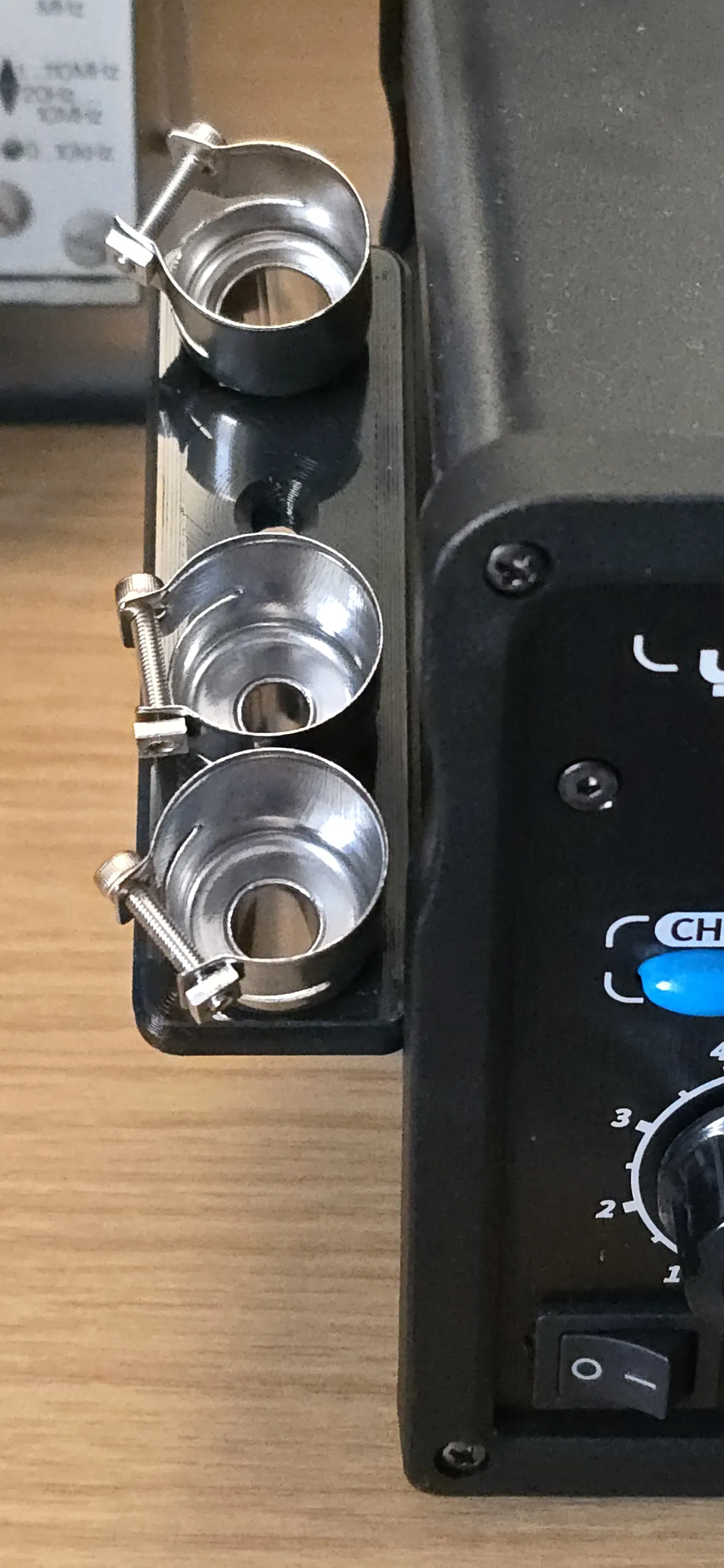

dời tấm holder-plate lên và lùi ra sau vài mm để tránh bị đụng front cover
-
dời các lỗ ra ngoài 1mm để có thêm chút khoảng hở giữa vỏ máy và các nozzle
-
thêm chamfer nhiều hơn đáng kể ở các lỗ để cắm nozzle vô dễ hơn
-

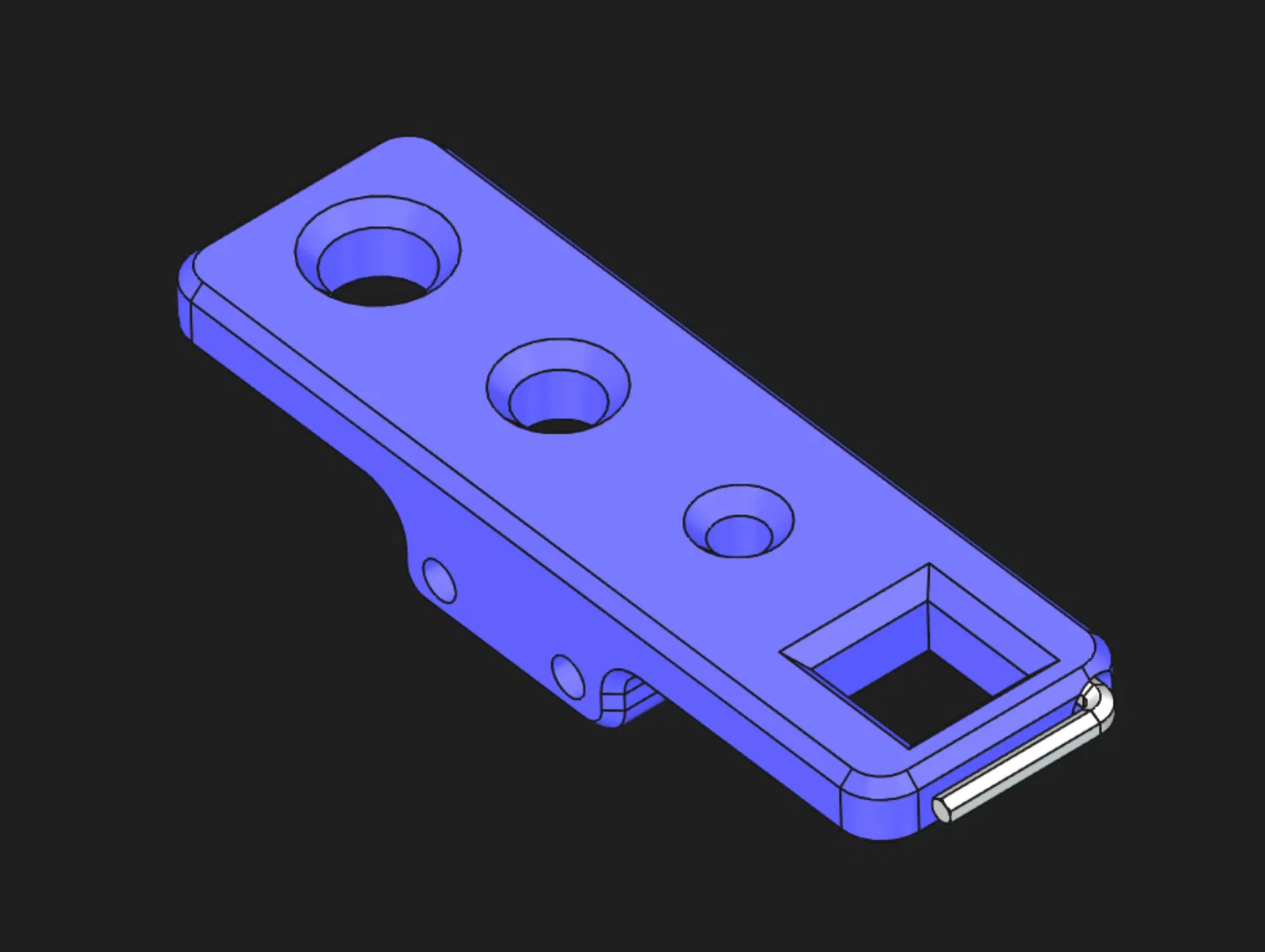

vì mình thay các vít philips của nozzle bằng vít allen cho dễ thao tác hơn, nên mình thêm một lỗ trên đỉnh tấm plate để cất chìa allen 2,5mm
Phần này mình in bằng PLA với nozzle 0,4mm và LH 0,2mm – không có gì đặc biệt.
Mình có để file FreeCAD trong phần dữ liệu model, bạn cứ thoải mái sửa thêm theo nhu cầu.
