Case đơn giản cho STM32 Nucleo-144

Một cái case nhỏ cho bộ ST Microelectronics Nucleo-144 Development Kit. Xem danh sách bên dưới để biết các board tương thích.

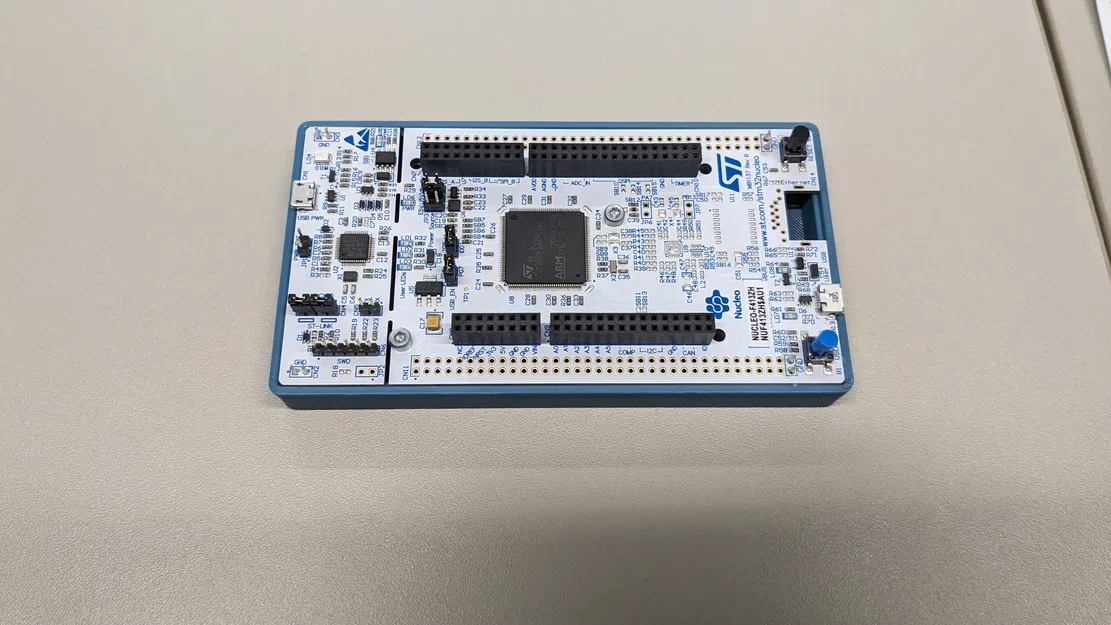

Board sẽ nằm khá chắc trong case và được cố định thêm bằng vít. Con vít bên trái nằm sát hàng pin header quá, nên dùng vít trụ DIN 912 thường sẽ bị cấn/chật. Tuy nhiên bỏ con vít đó cũng không sao.

Vật liệu & Thiết lập in khuyến nghị

• Gần như vật liệu nào cũng dùng được; các bản test được in bằng PLA.
• Không cần supports.
• Khuyến nghị 2 (hoặc hơn) perimeters để các trụ bắt vít đủ chắc

Phần cứng bổ sung

• 2-5x M3x12 DIN 912 Cylinder Screws (tầm 10 đến 14mm là ổn)

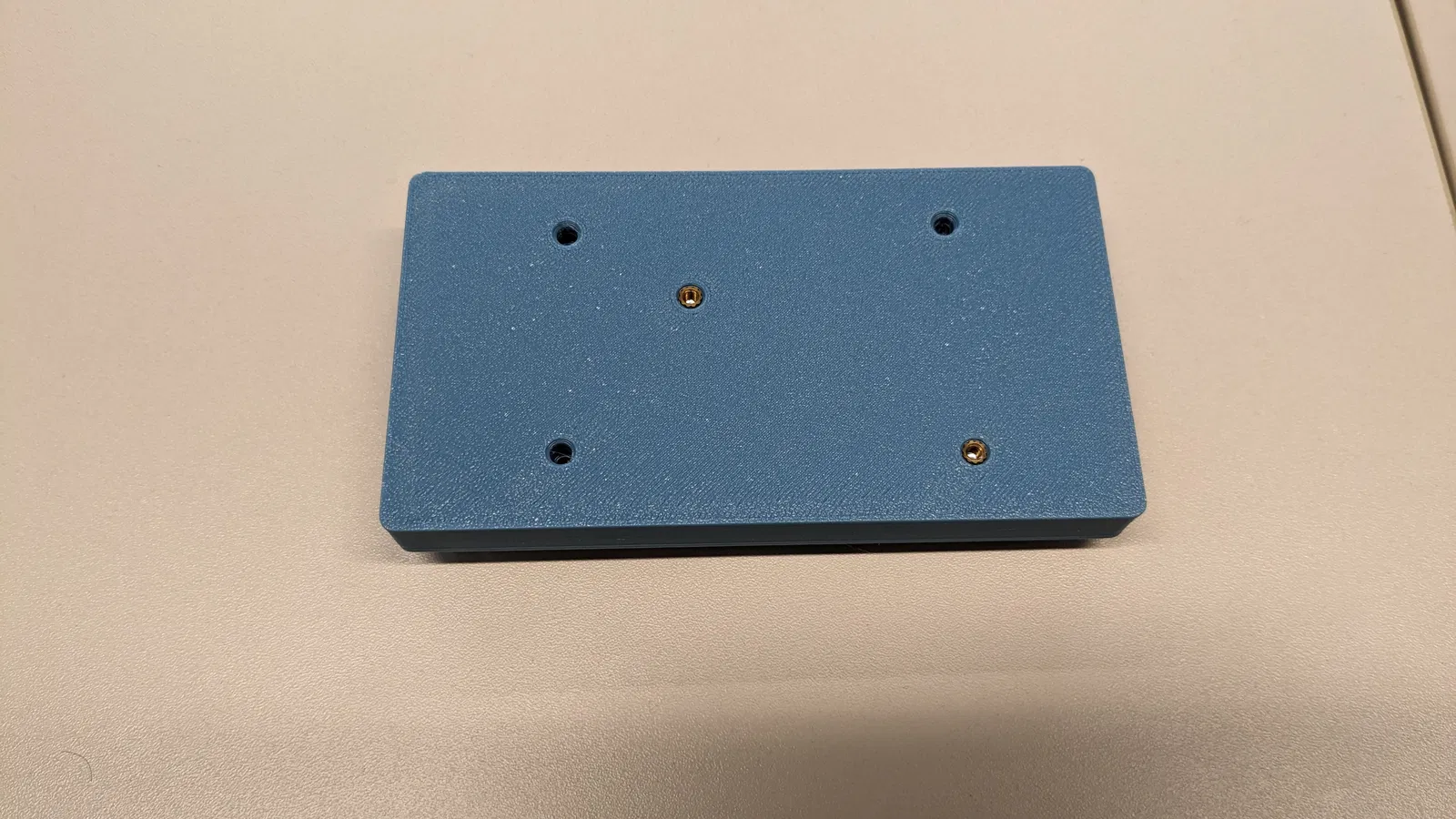

• 2-5x M3 Heat Set Inserts (đã test loại của CNC Kitchen, loại khác có thể cũng dùng được)

Board tương thích

• NUCLEO-F413ZH
• Có thể còn nhiều board khác nữa. Nếu bạn test được board nào khác thì cho mình biết để mình thêm vào danh sách nhé :)
