Trigon Core: Hệ Lưu Trữ Module Kỹ Thuật (Engineered Modular Storage System)

Trigon Core: Engineered Modular Storage System

Trigon Core là một hệ thống tổ chức không gian làm việc có thể mở rộng, được thiết kế với trọng tâm là độ cứng vững kết cấu và thẩm mỹ industrial design. Khác với pegboard tiêu chuẩn, hệ này dùng profile dày 12mm và các kênh liên kết nội bộ được giấu bên trong.

Triết lý thiết kế & Tính năng nổi bật

Profile 12mm vs. Hiệu ứng đòn bẩy (Lever Effect)

Đa số organizer in 3D chỉ dày 4–5mm. Khi treo đồ nghề nặng (kềm, mỏ lết, búa), sẽ xuất hiện hiệu ứng đòn bẩy—móc bắt đầu bị võng hoặc làm cong chính tấm panel. Khối nền (base block) của Trigon Core dày 12mm, tạo một “bệ” (seat) sâu cho mọi loại mount. Dụng cụ được giữ vuông góc tuyệt đối với tường, gần như không lắc, không xệ.

Đi dây/đi rãnh ẩn (Hidden Routing – Tunnel System)

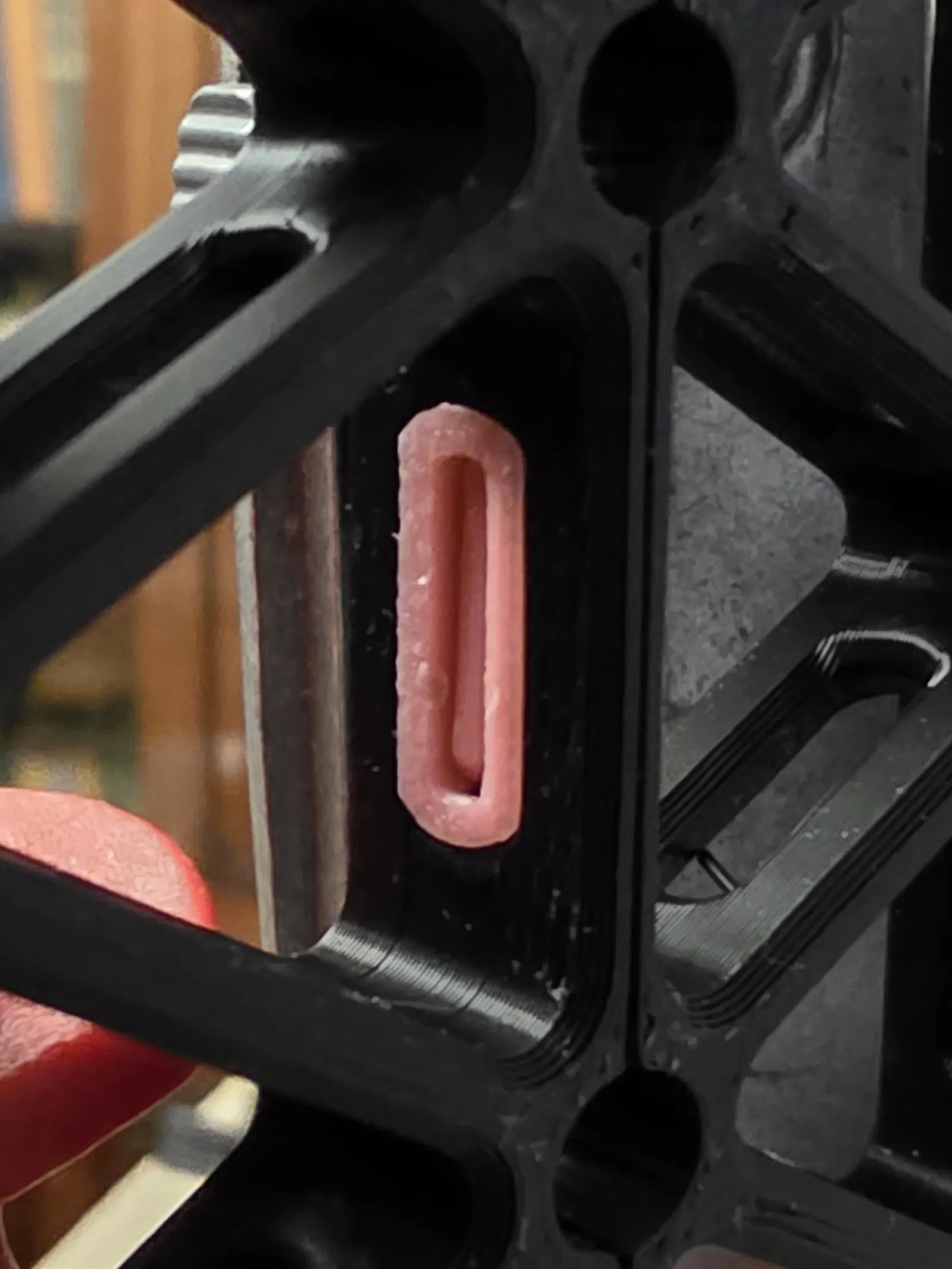

Các kênh xuyên (through-channels) kích thước 12x4mm được tích hợp vào các vách ngăn của lưới. Hiện tại, chúng dùng để nối các panel với nhau một cách “vô hình” bằng chốt chữ H. Các đường ráp (seam) khít và được giấu ngay trong kết cấu. Ở các bản cập nhật tương lai, các “tunnel” này sẽ dùng làm kênh đi dây cho các module điện tử.

Starter Kit (Gồm những gì)

Bài đăng này chứa bộ “Starter Kit” nền tảng, cung cấp mọi thứ cần thiết để lắp một organizer hoàn chỉnh cho cả gắn tường lẫn để bàn. Model được tối ưu để in trên máy nhỏ gọn (Bambu Lab A1 Mini / khổ 180x180 mm).

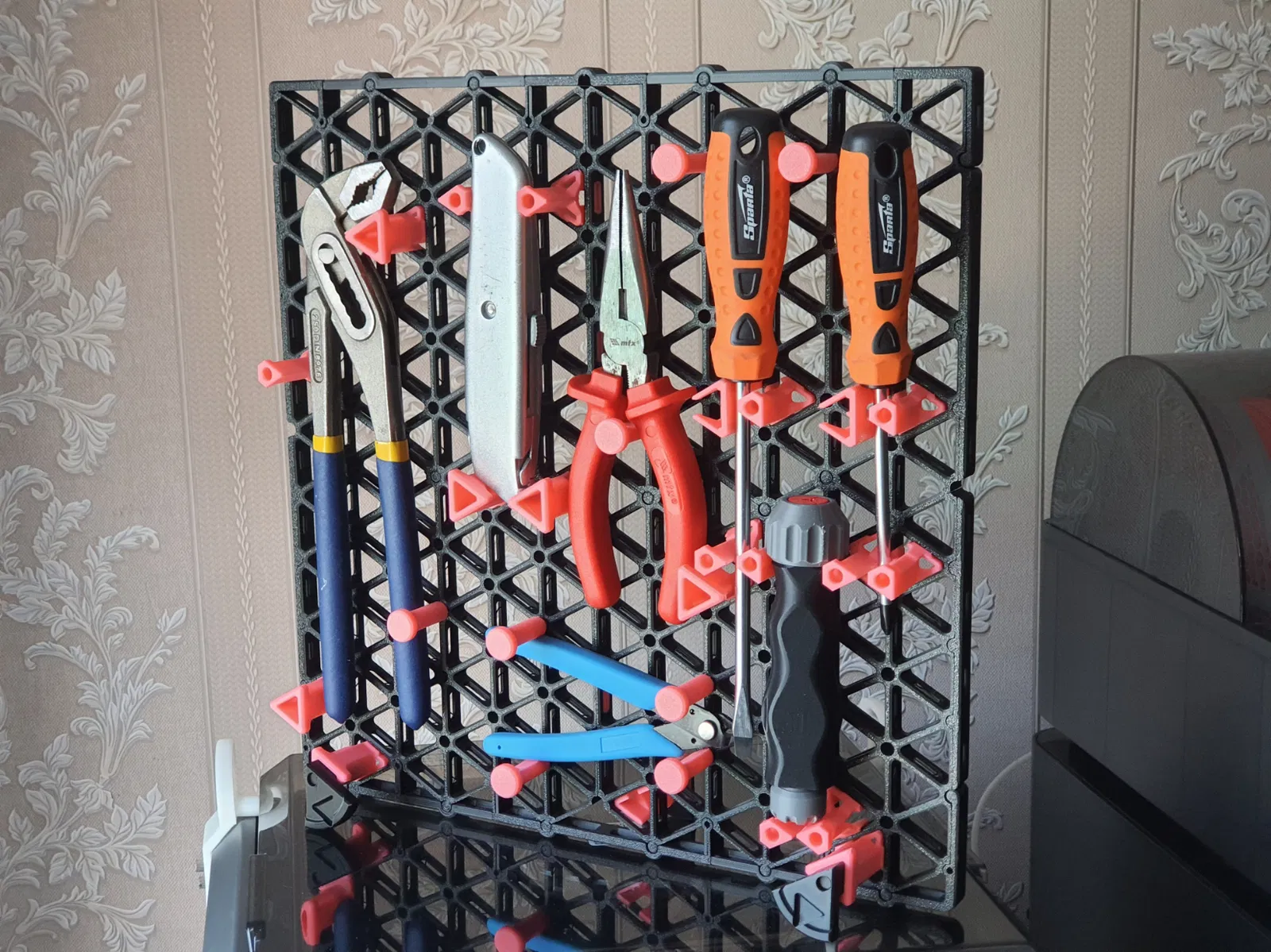

• Base Panels: Các ma trận ô (cell matrices) sẵn sàng ghép liền mạch thành một mảng (array) bất kỳ kích thước nào.



• Perimeter Frame: Các chi tiết viền hoàn thiện. Khung che các mối nối bên hông, giúp tổng thể nhìn “chuẩn hàng nhà máy”, đồng thời tạo các điểm gia cường để bắt treo tường.

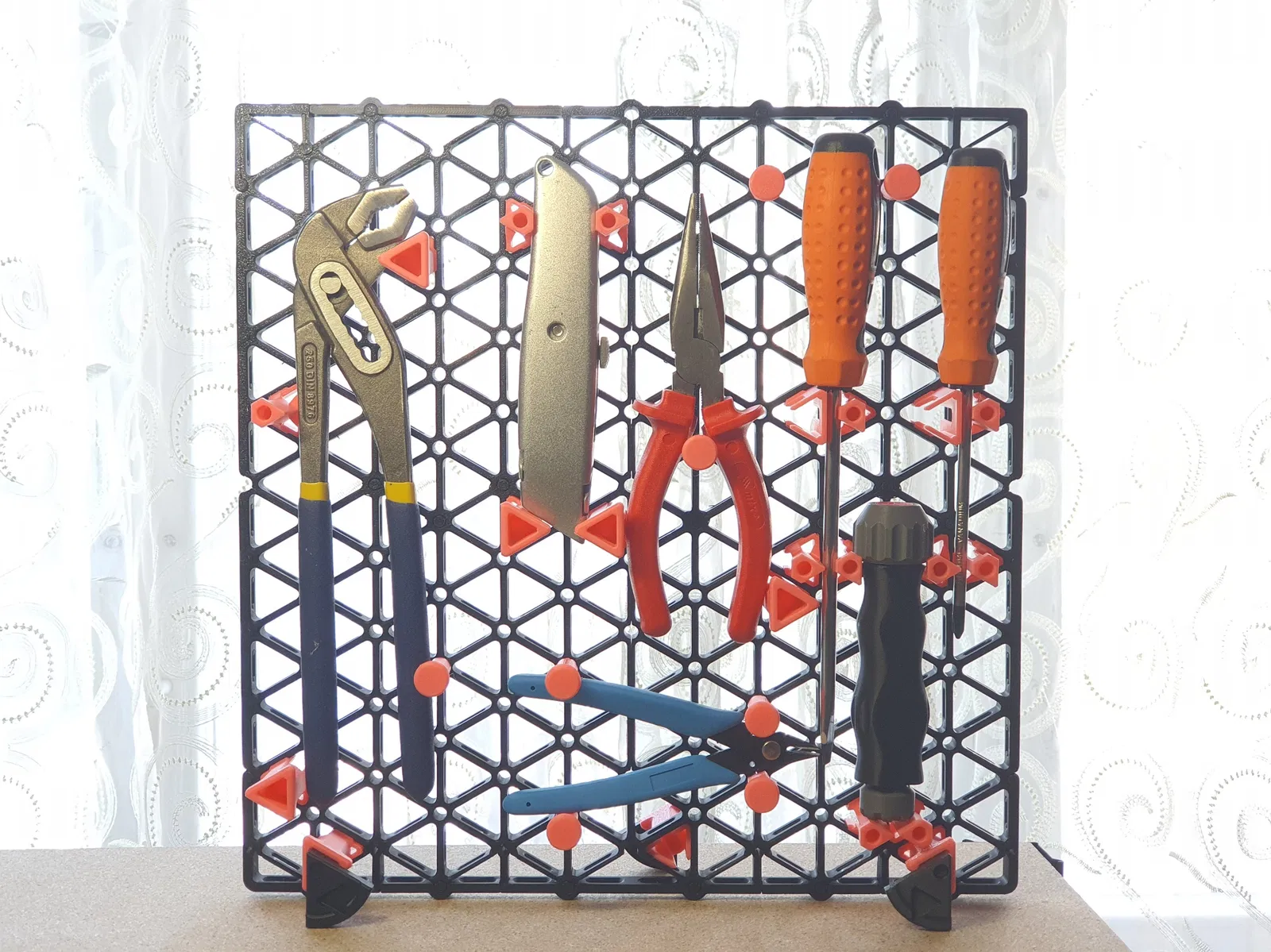

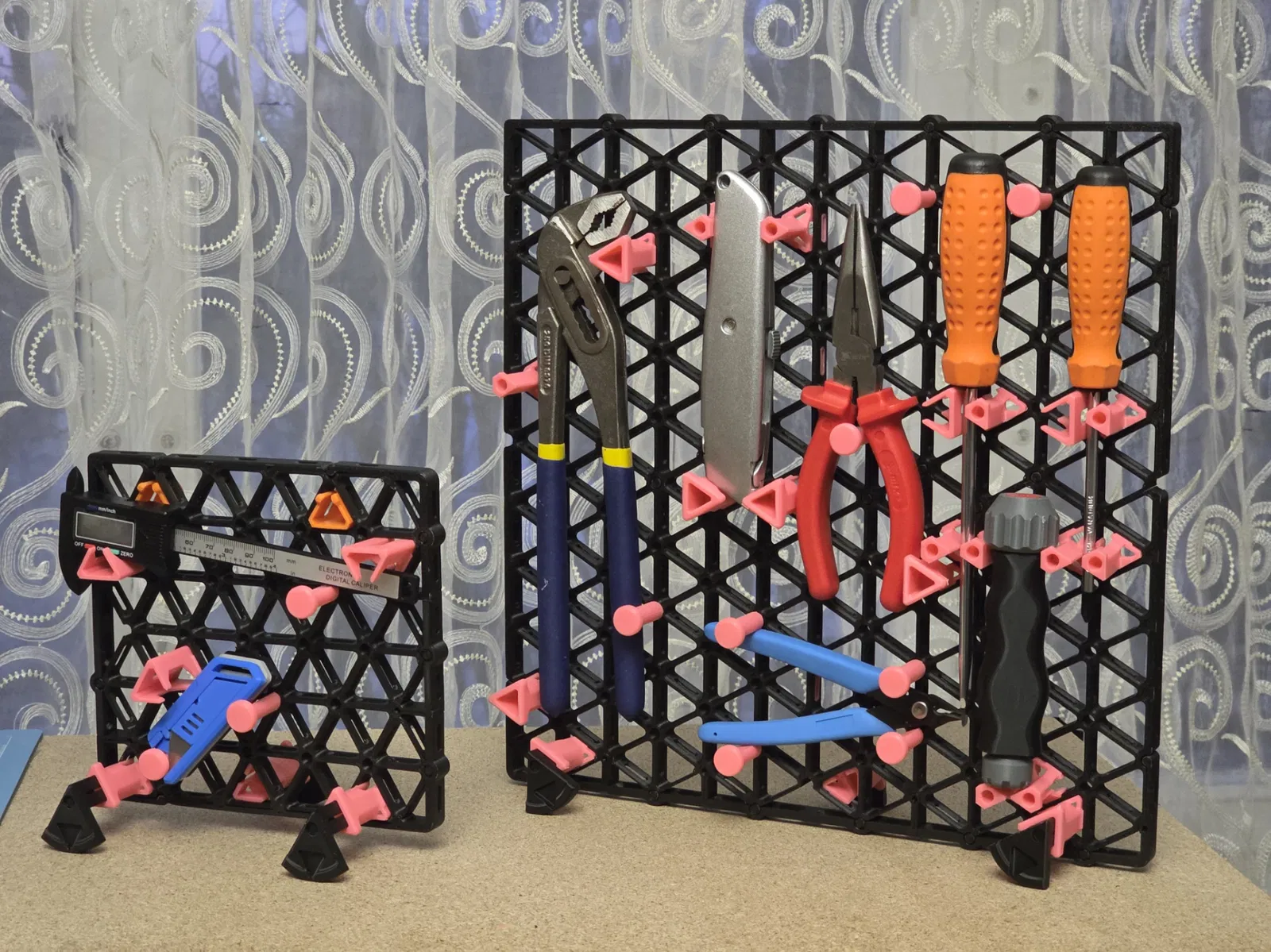

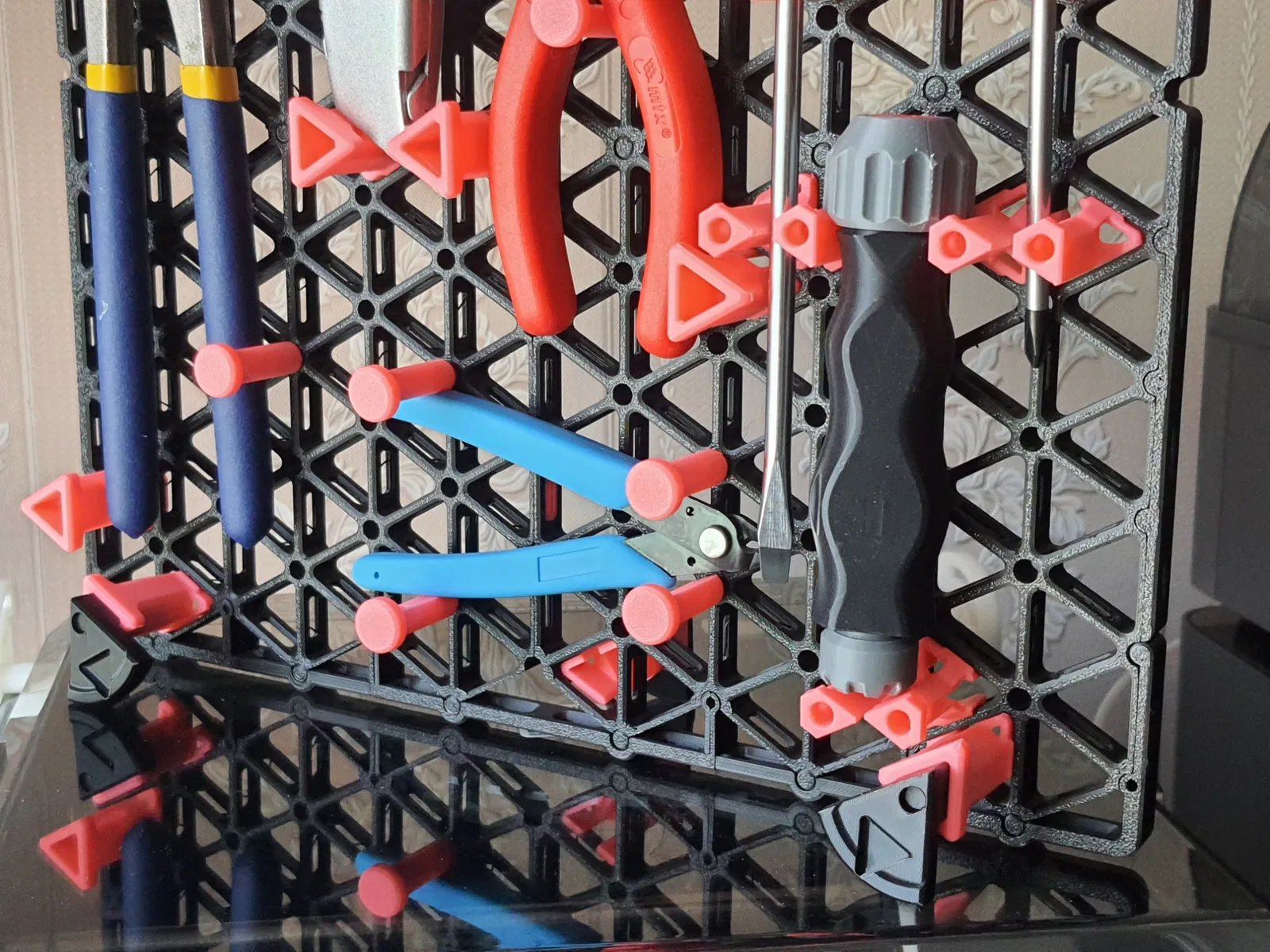

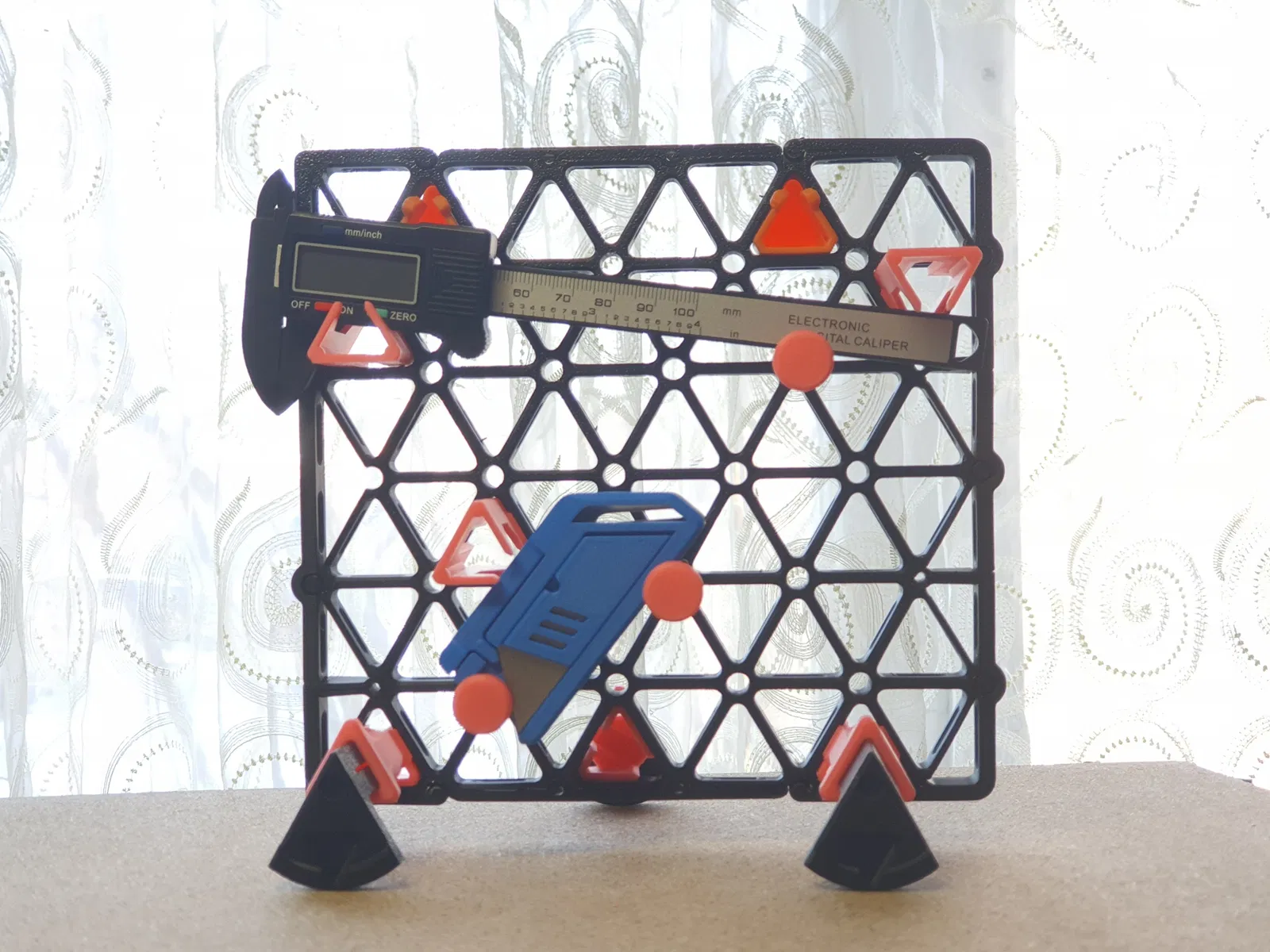

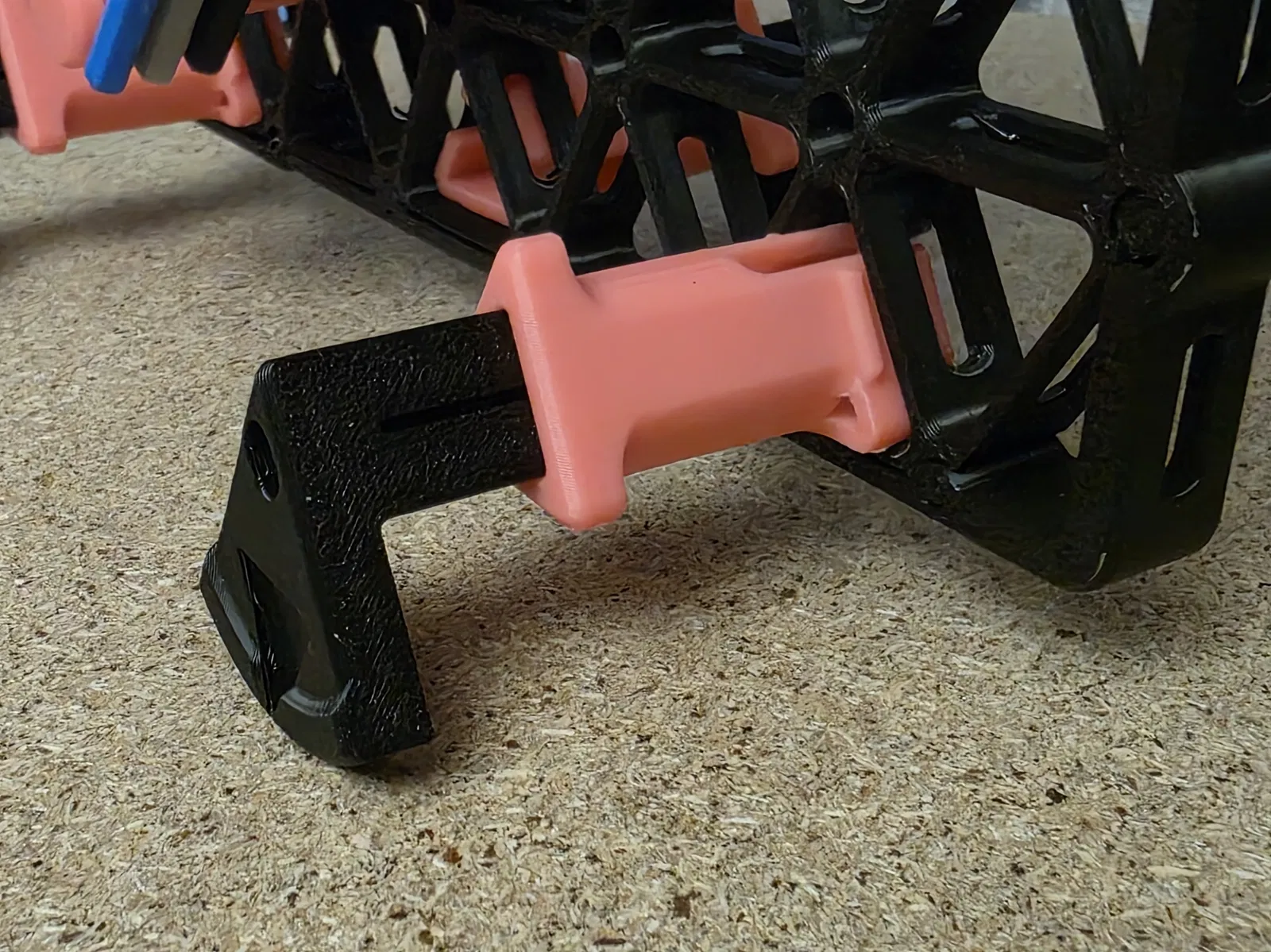

• Desk Stands: Chân đế chữ L dạng lớn. Cho phép dựng panel theo phương đứng ngay trên bàn làm việc mà không cần khoan tường.

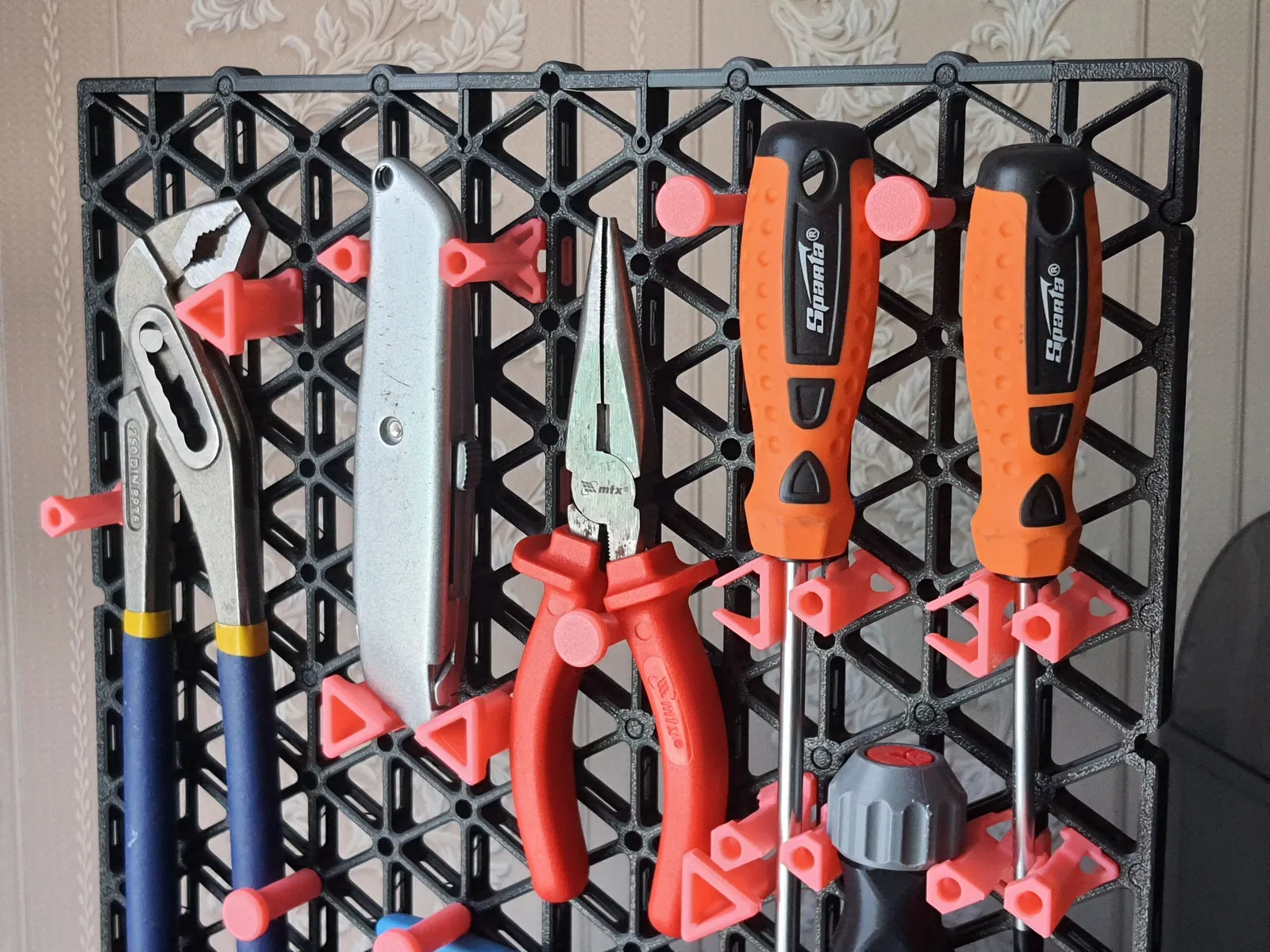

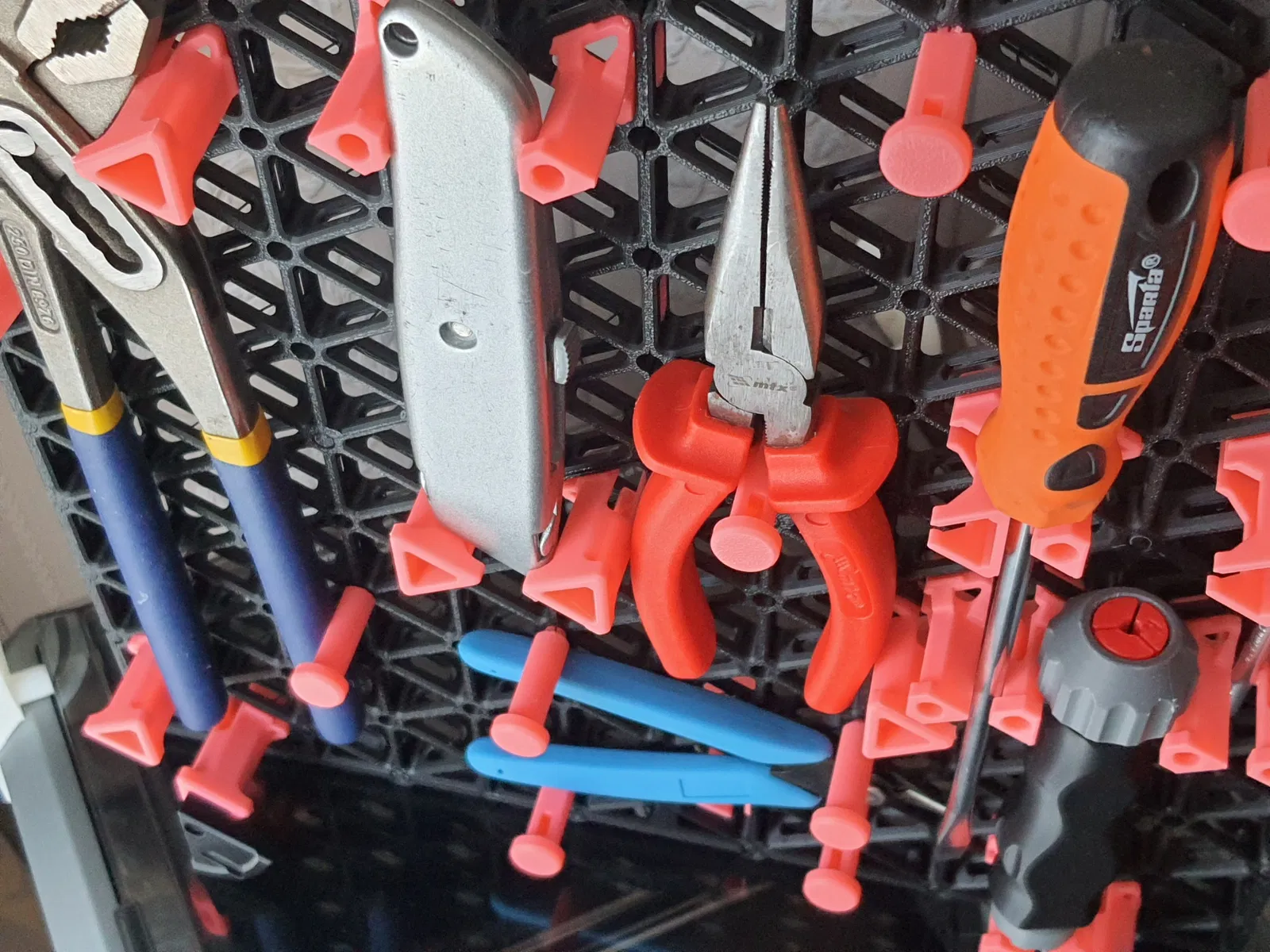

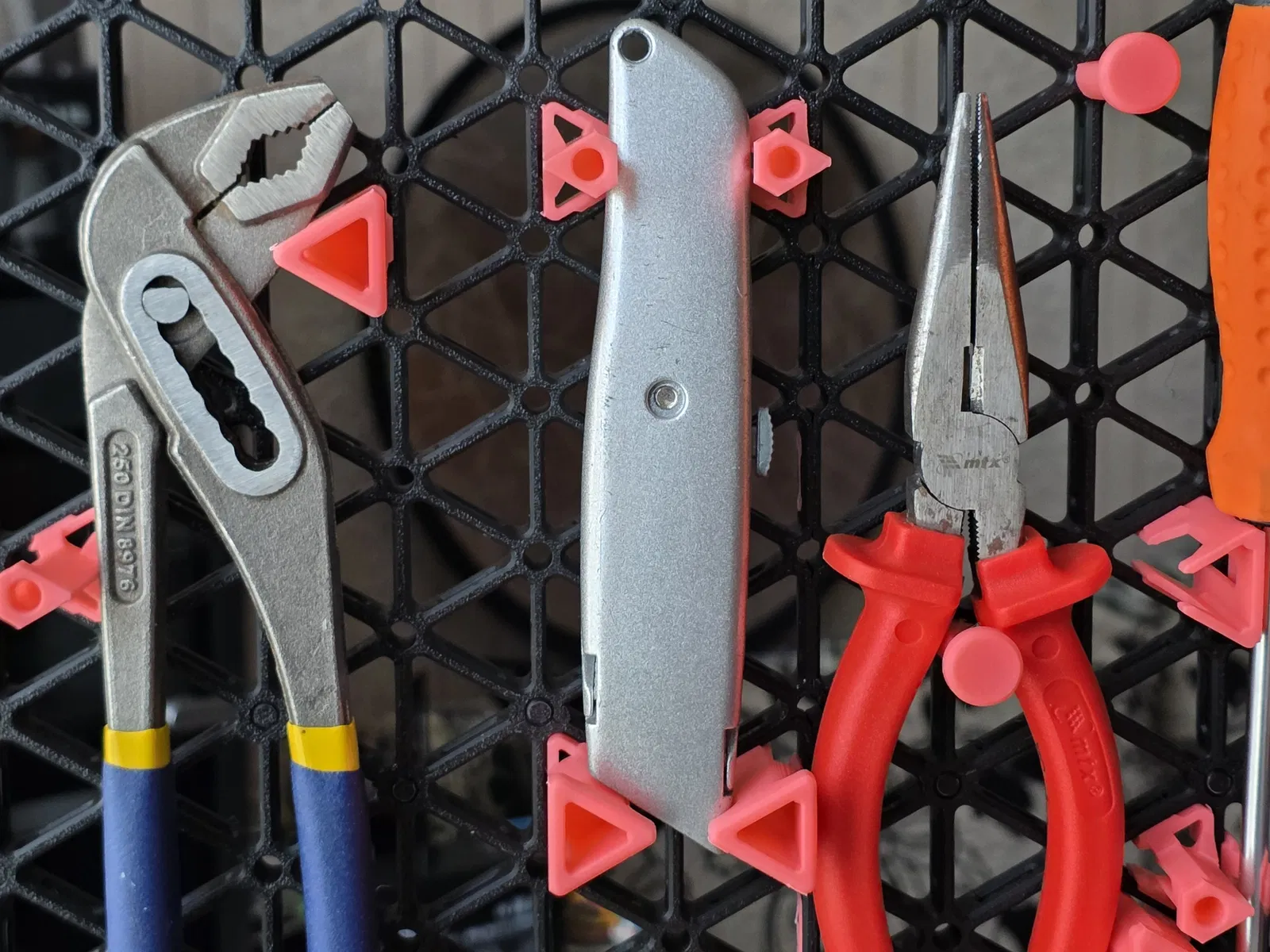

• Universal Pegs (Hooks): Bộ 4 mount cơ bản với nhiều cấu hình khác nhau để treo dụng cụ cầm tay.

Hướng dẫn in 3D

Hệ thống được thiết kế riêng cho in FDM để giảm thời gian in và hạn chế lỗi.

• Supports: Không cần (Support-Free). Tất cả kênh bên trong và các bo R2 được tính toán để in bằng bridge.

• Material: Base panels in rất ổn với PLA, PETG hoặc ABS. Chốt nối và móc treo khuyến nghị mạnh in bằng PETG nhờ độ đàn hồi (giúp snap-fit chắc chắn, bền lâu).

• Texture: Rất khuyến nghị in úp mặt xuống trên textured PEI plate. Cách này giúp giấu vân layer và cho bề mặt matte kiểu công nghiệp nhìn cao cấp.

• Infill: 15–20% (Gyroid) cho panel. Với hooks, nên dùng 4–6 perimeters (walls) để tối đa độ bền chống gãy.

Tiến hóa hệ thống (Roadmap)

Trigon Core được phát hành theo hướng một hệ sinh thái liên tục phát triển. Starter Kit chỉ là nền tảng. Các module sau đã được lên kế hoạch cho những bản cập nhật sắp tới:

1. Mech-Arm Integration: Adapter chuyên dụng để tương thích “native” với hệ articulated Mech-arm.

2. Trigon Smart (ESP32): Biến hệ lưu trữ thành một “Smart Wall”. Một module đồng hồ điện tử và trạm thời tiết, dùng font 10-segment độc đáo được nhúng trực tiếp vào hình học của lưới. Dây sẽ được giấu hoàn toàn trong các tunnel 12x4mm ở phần nền.

Mở cho cộng đồng (Văn hóa Remix)

Dự án này được phát hành theo giấy phép khuyến khích remix. Giá trị cốt lõi của Trigon Core nằm ở tính modular. Tôi đã tạo một nền móng vững (grid), và rất mong được thấy cộng đồng sẽ thiết kế ra các mount, tool holder và adapter cụ thể theo nhu cầu.

Kích thước nền để thiết kế module custom của bạn:

• Kích thước ô trong: tam giác đều cạnh 25mm.

• Độ sâu seating: 12mm.

• Cửa sổ tunnel: 12 x 4mm.



Trigon Core. Structure your space.
