Đèn Camping gập (foldable) cho đèn pin (Update: V2)

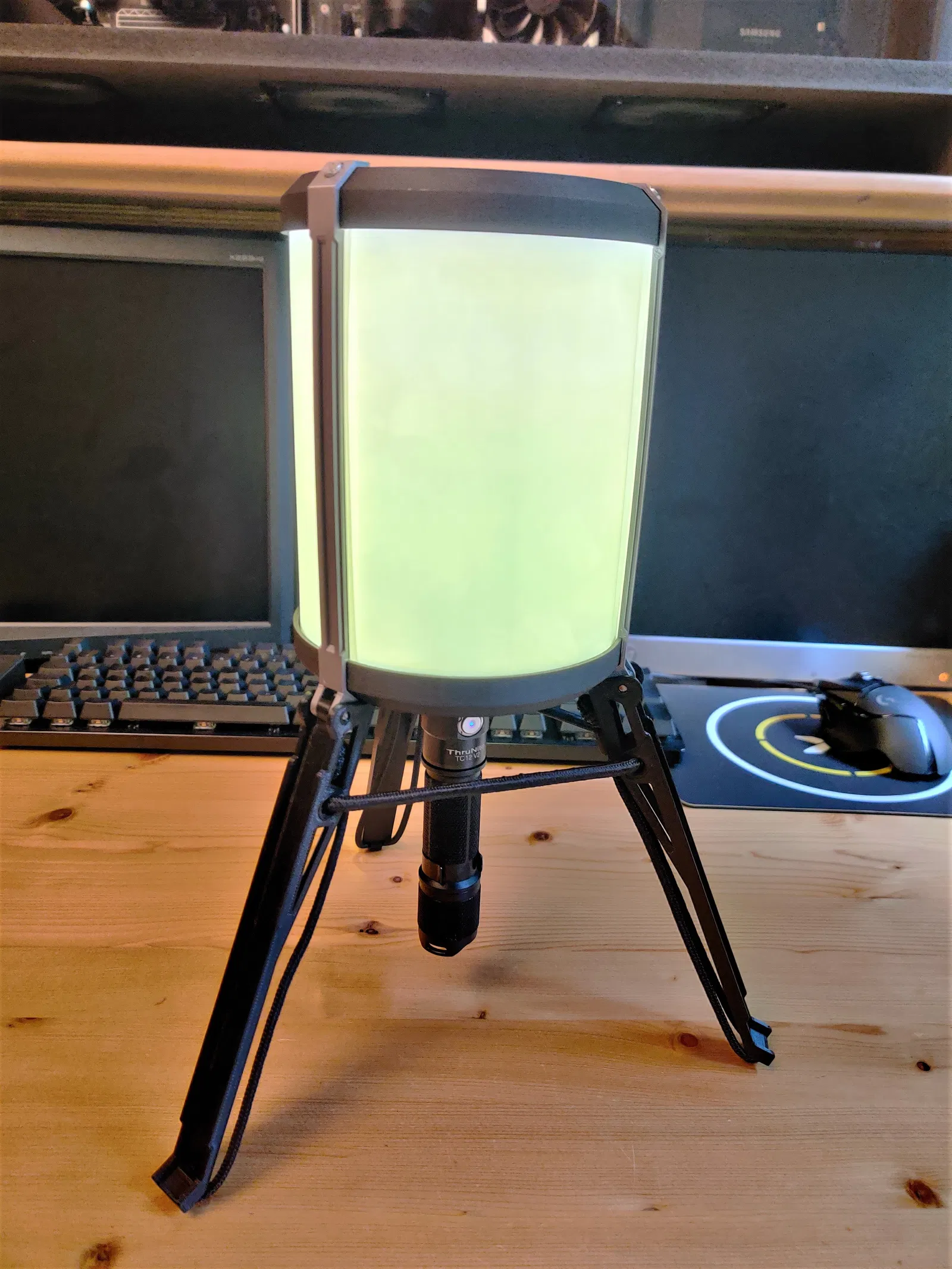

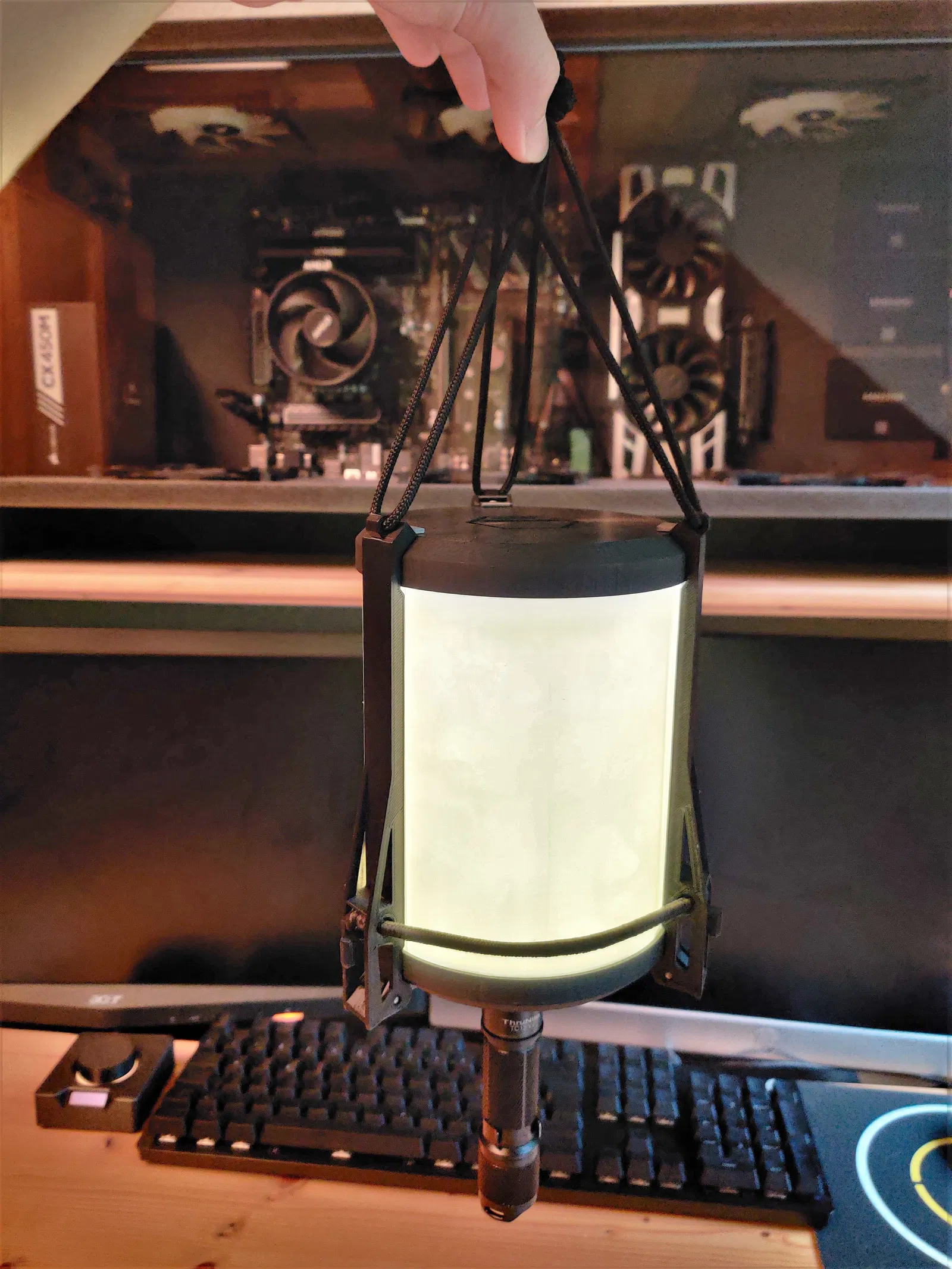

[UPDATE V2]: V2 giờ đã qua giai đoạn test và sẵn sàng để in. Bản này gọn gàng hơn nhiều và bung ra nhanh hơn nhờ chân có lò xo (spring loaded). Chế độ treo kiểu đèn lồng vẫn được giữ lại nhờ ba sợi dây riêng gắn vào từng chân và có thể giấu gọn cho ngăn nắp.

Đây là mẫu đèn camping mình thiết kế cho đèn pin Thrunite TC12 V2. Nó sẽ vừa với bất kỳ đèn pin nào có đường kính ở phần thấu kính khoảng 25mm, và bạn có thể chỉnh thiết kế bằng cách dùng cao su ở ngàm kẹp mỏng hơn hoặc dày hơn.

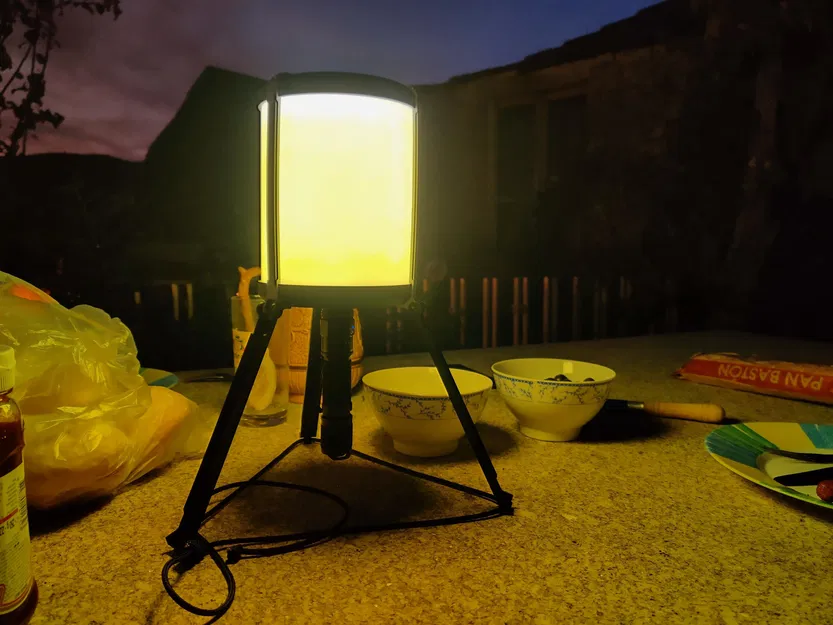

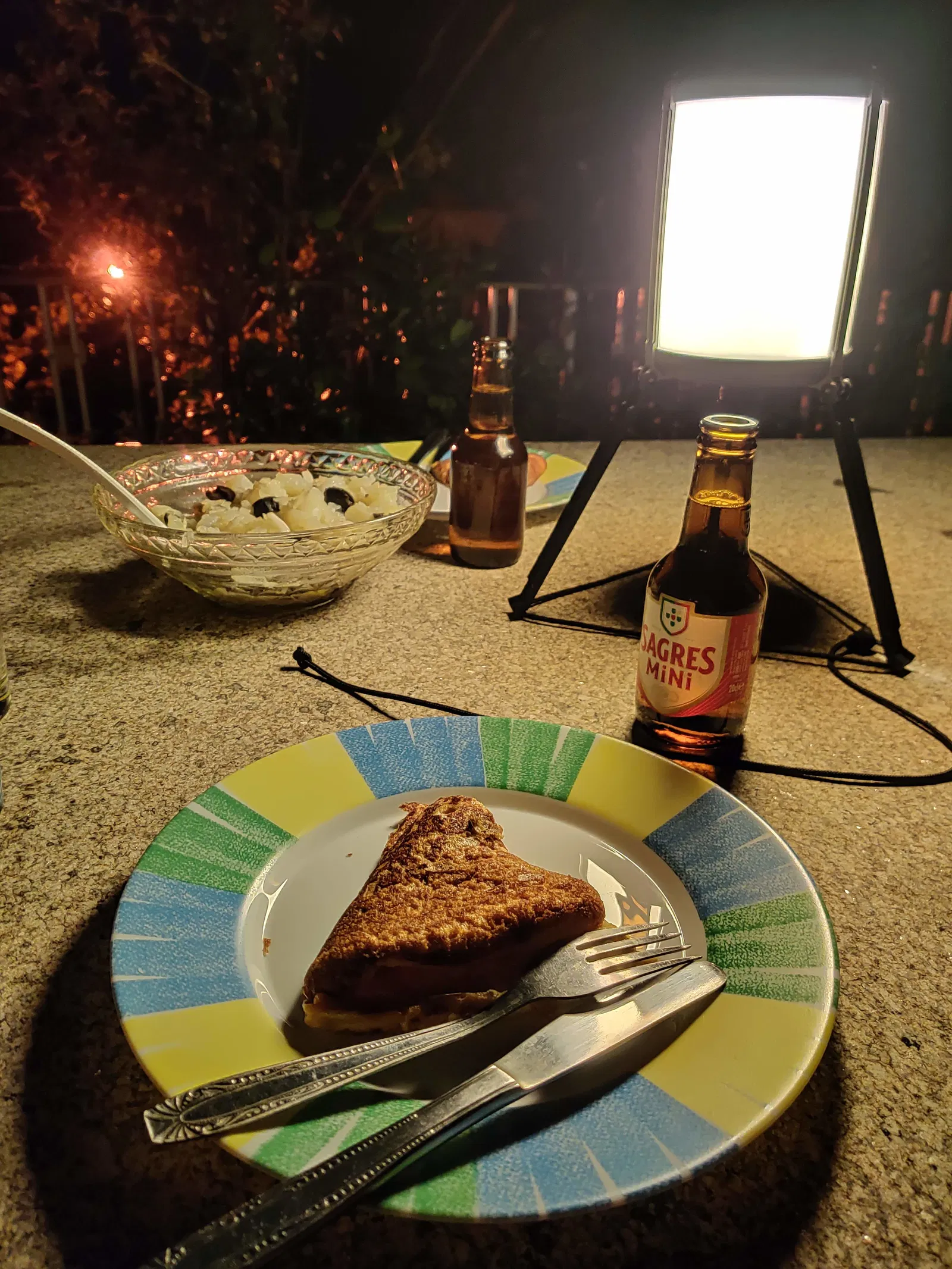

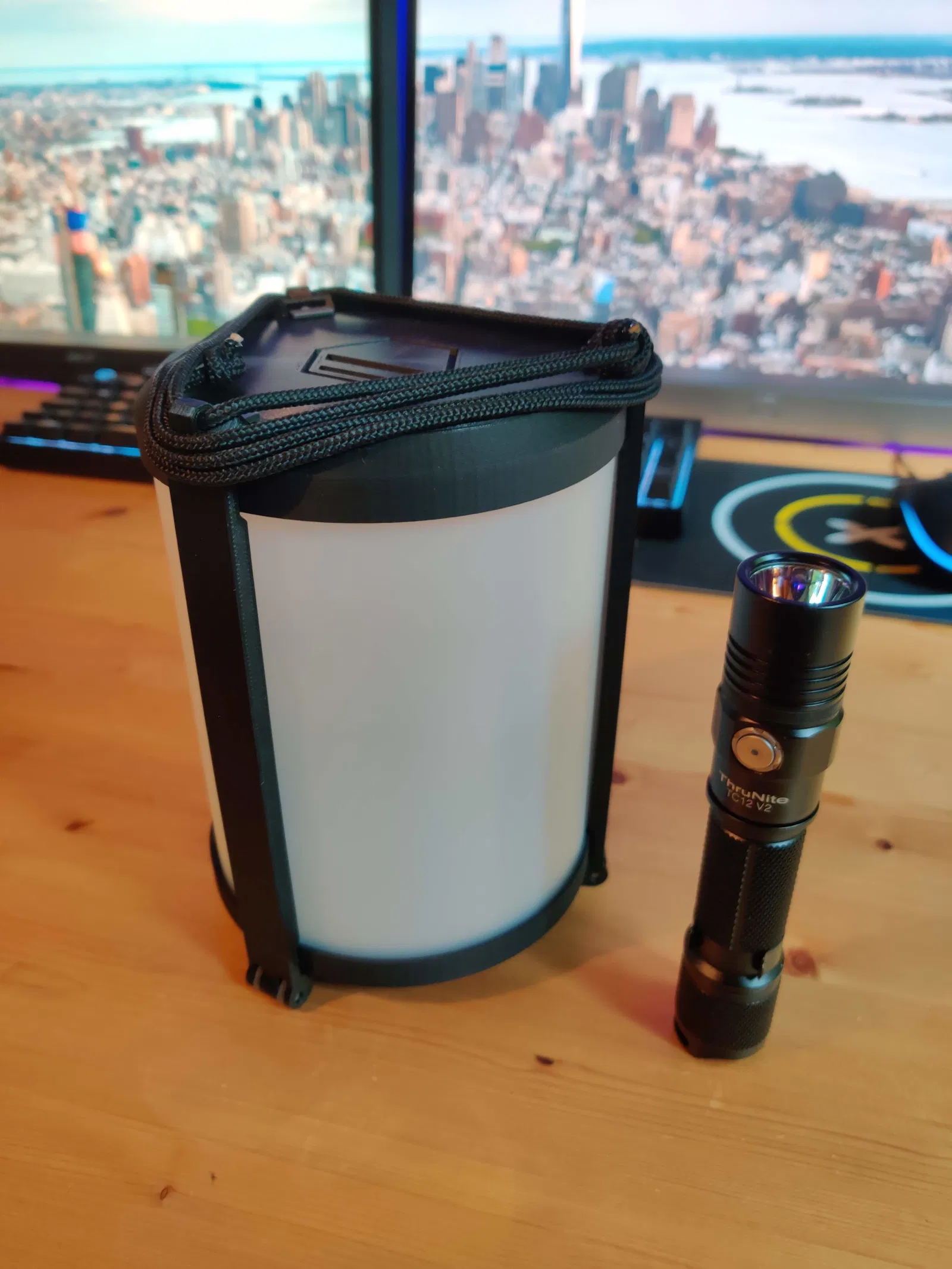

Mục đích của thiết kế này là làm đèn cho bàn cắm trại: sáng hơn nến, và cũng đặt cao hơn nến để chiếu sáng tốt hơn. Mình thiết kế đèn có ba chân gập, có thể dùng để đặt trên bàn hoặc treo lên những chỗ như cành cây. Chân gập lại sẽ ôm vào thân đèn tạo thành một khối gọn. Một sợi dây với nút trượt (sliding knot) dùng để giữ chân ở vị trí mong muốn và cũng có thể dùng để treo đèn như đèn lồng. [V1] Ở V2 như hình phía trên đã thêm chân có lò xo (spring loaded) và hệ dây bớt “phiền” hơn.

V1 cũng có trên trang Thingiverse của mình dưới dạng Thing 4217164: https://www.thingiverse.com/thing:4217164

Hướng dẫn in

Chỉ các phần strut và leg cần support. Nên in các phần này khi đặt nằm nghiêng (laying on their sides).

Lắp ráp: Bản in này cần: 8 chi tiết in, 6 bu-lông M3 kèm ê-cu, 3 chốt bản lề đường kính 3mm (hoặc có thể thay bằng vít M3), foil/tape phản quang, một loại cao su nào đó, dây kiểu paracord, một chai sữa rỗng hoặc can nhựa nước cất để làm vách/thân đèn.

Lấy nắp dưới và nắp trên, dán foil hoặc băng keo phản quang phủ lên bề mặt phẳng phía trong. Phần này đóng vai trò như reflector để tán ánh sáng từ đèn pin.
Dùng keo dán cố định các ê-cu M3 vào mặt trong của các lỗ trên các phần nắp (vì về sau bạn sẽ không với tới được).
Cắt một chai sữa nhựa trắng mờ hoặc một can nhựa tương tự để làm diffuser, tức phần “kính” của đèn lồng. Cắt ra các miếng lớn nhất có thể từ chai/can, rồi cắt lại đúng kích thước để lắp vào các khe (slits) của nắp trên và nắp dưới. Dùng chi tiết strut để canh khoảng cách giữa hai nắp.
Khi các tấm nhựa đã được lắp vào hai nắp, bạn đã có hình dáng cơ bản của đèn. Giờ vặn 3 chi tiết strut để nối hai nắp và giữ toàn bộ đèn lại với nhau.

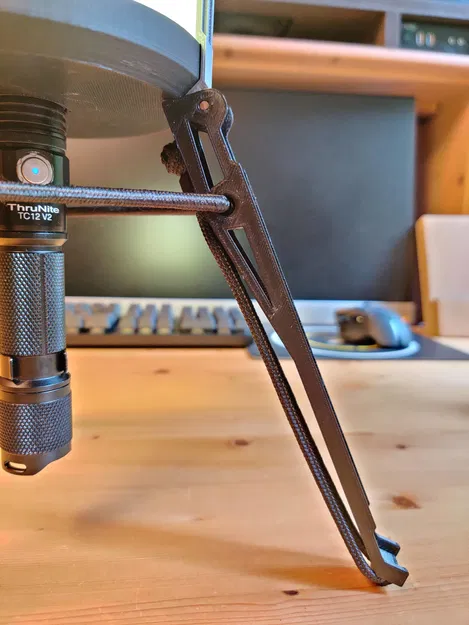

Dùng que hàn 3mm (3mm welding rod) hoặc vít M3 để gắn mỗi chân (leg) vào mỗi strut. Đảm bảo các khớp bản lề hoạt động trơn tru.

Gần xong rồi!

Với V1: Chỉ cần lấy một sợi dây, xỏ qua lỗ trên mỗi chân và tạo một vòng đủ lớn để chân có thể gập 180 độ từ trên xuống dưới.

Với V2: Lấy một đoạn dây thun/dây đàn hồi (ví dụ bungee cord) và tạo một vòng siết chặt xuyên qua ba lỗ giữa của ba chân. Nút thắt cần đủ chặt để vòng dây giữ 3 chân đóng khi gập lại, nhưng không được chặt quá để vẫn có thể bung chân xuống và mở ra tương đối dễ.

Xong.
