Bộ tản nhiệt quạt KB3D cho PCB mở rộng

Tác giả orangetruth_656596

Lượt tải
88
Lượt thích
12
Lượt coi
688

File 1 27,5 KB

  • fan_pcb_extension_spacer_1766166851.stlSTL · 27,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

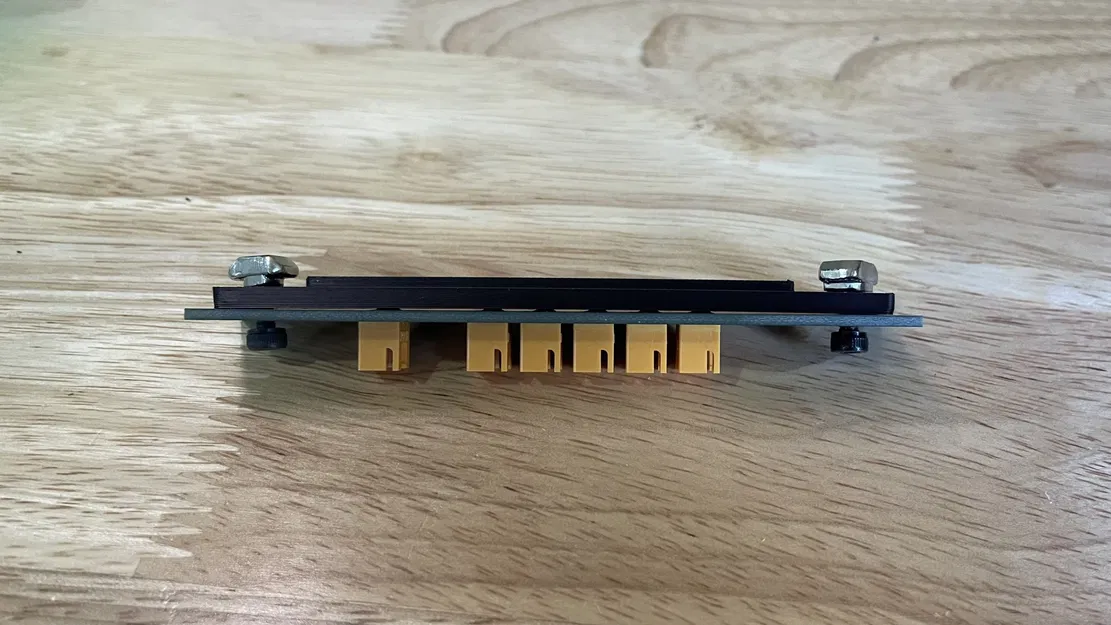

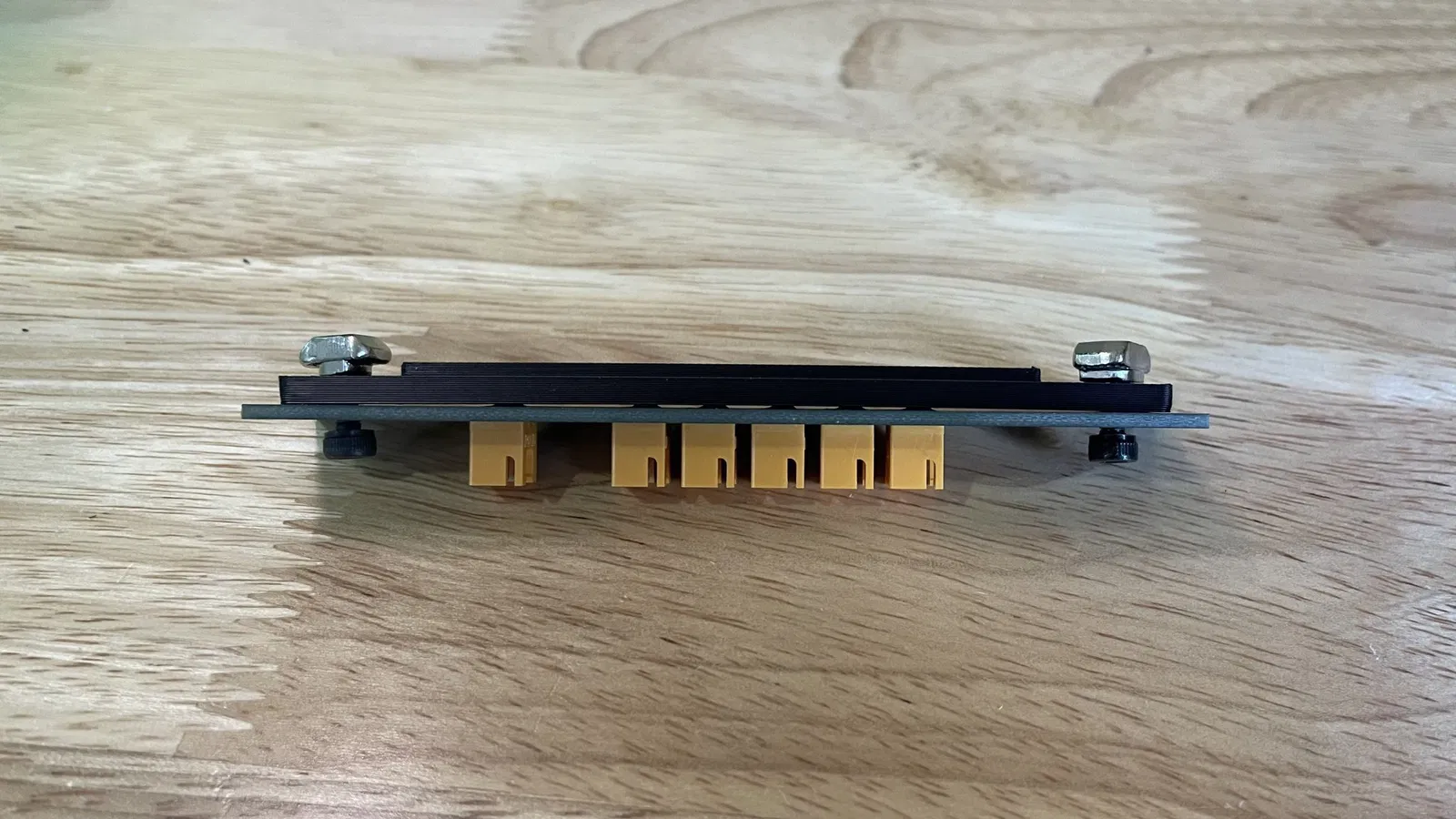

Đây là một bản remix của spacer PCB mở rộng LDO để phù hợp với PCB chia quạt của KB3D được sử dụng để cung cấp điện cho tối đa năm quạt 12/24 volt cùng một lúc.

Sử dụng M3x8 SHCS và M3 t-nuts đầu búa để gắn spacer & PCB lên một thanh 2020.

Vật liệu: ABS

Hỗ trợ: Có

Tôi đã thay đổi các cài đặt hỗ trợ này từ hồ sơ mặc định Ellis trong SuperSlicer và các hỗ trợ khá dễ để gỡ bỏ. Lưu ý rằng lớp trên cùng rất mỏng, vì vậy hãy cẩn thận không chọc thủng nó khi gỡ bỏ các hỗ trợ.

  • support_material_spacing: 0.5mm
  • support_material_style: Snug
  • support_material_angle: 45

Lưu ý: Bạn sẽ cần một cáp JST-XH 2 chân male to male để kết nối từ PCB đến BTT Octopus.
