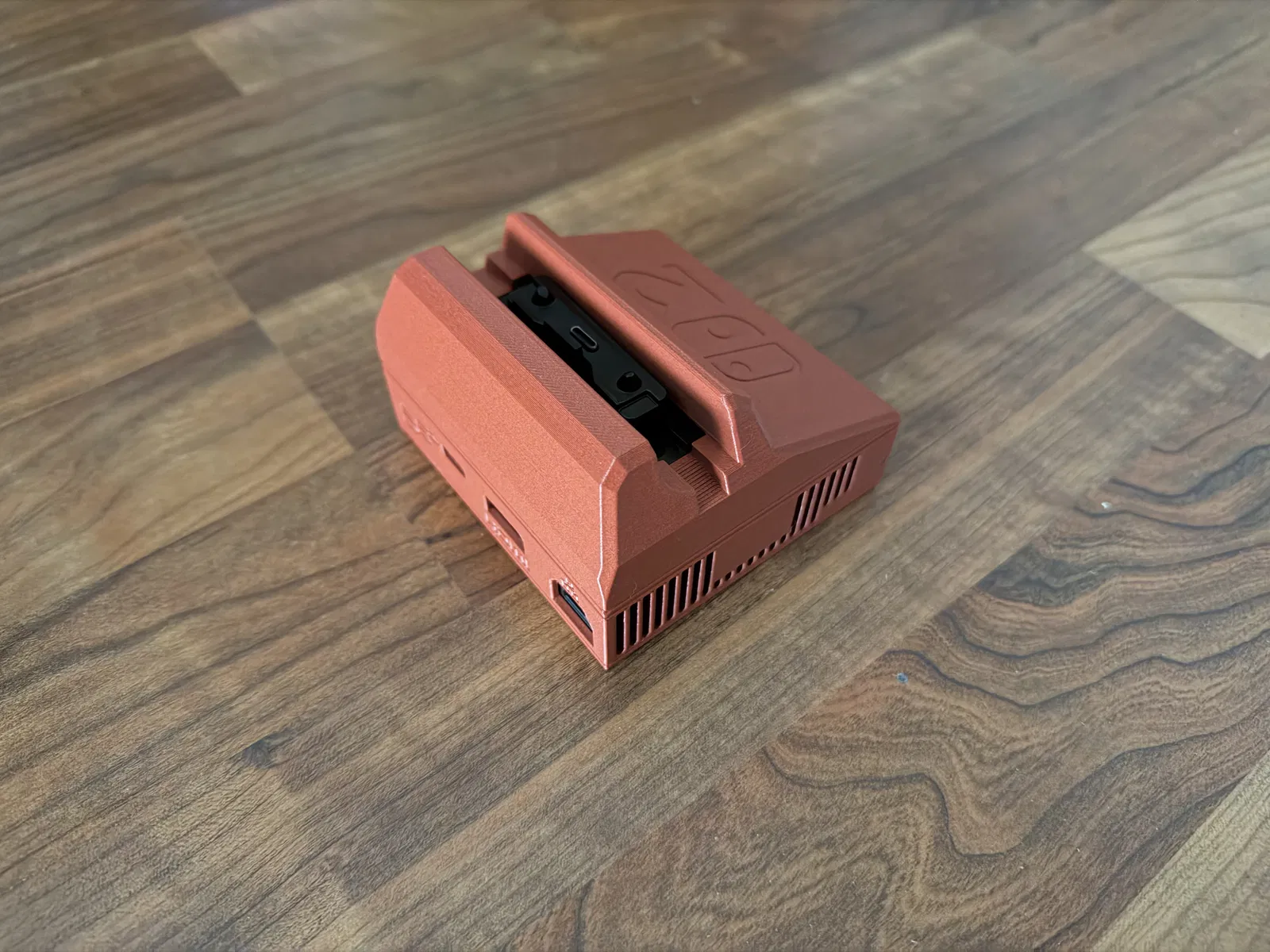

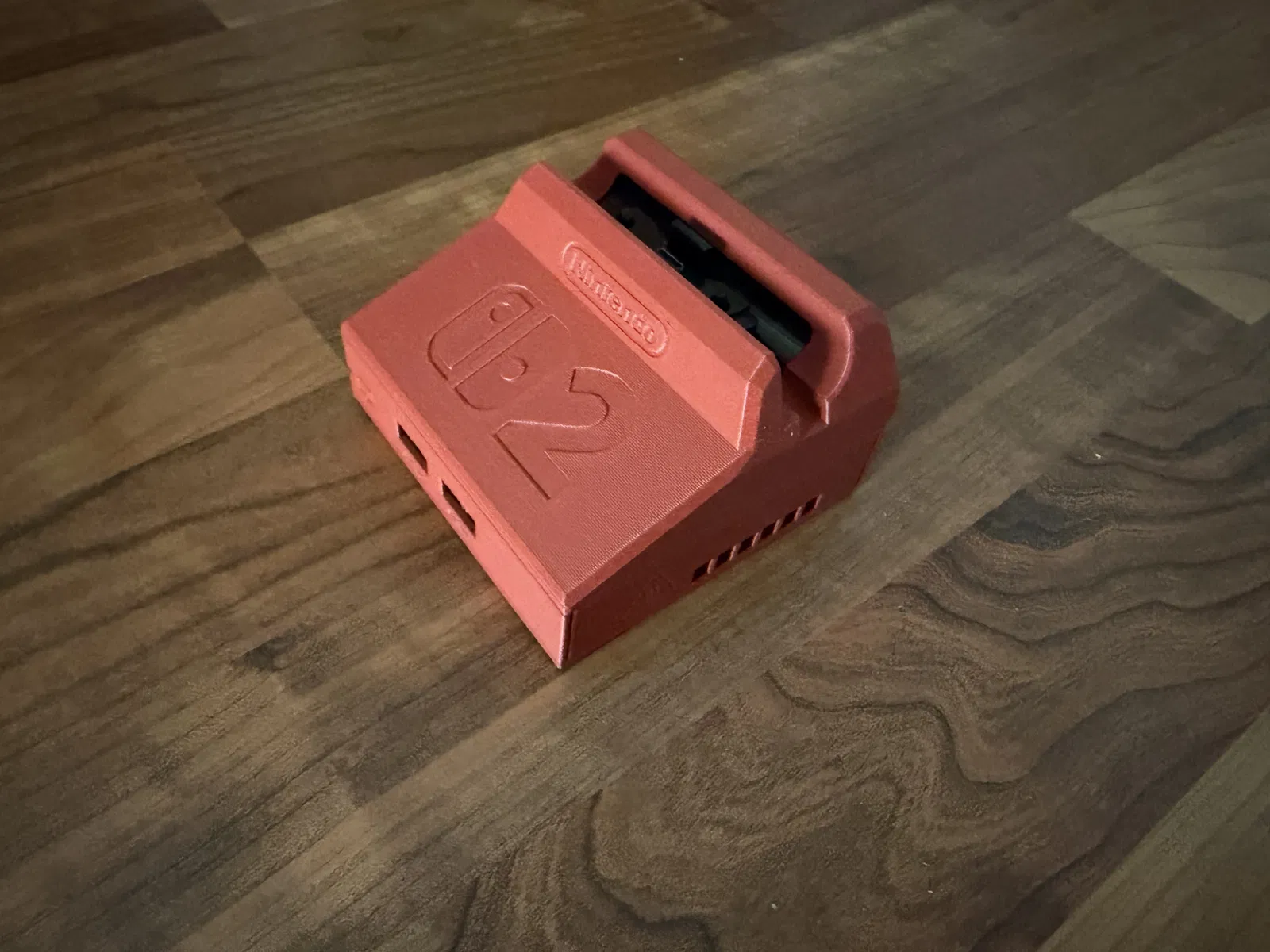

Another Switch 2 Portable Dock – Dock Switch 2 gọn nhẹ mang đi

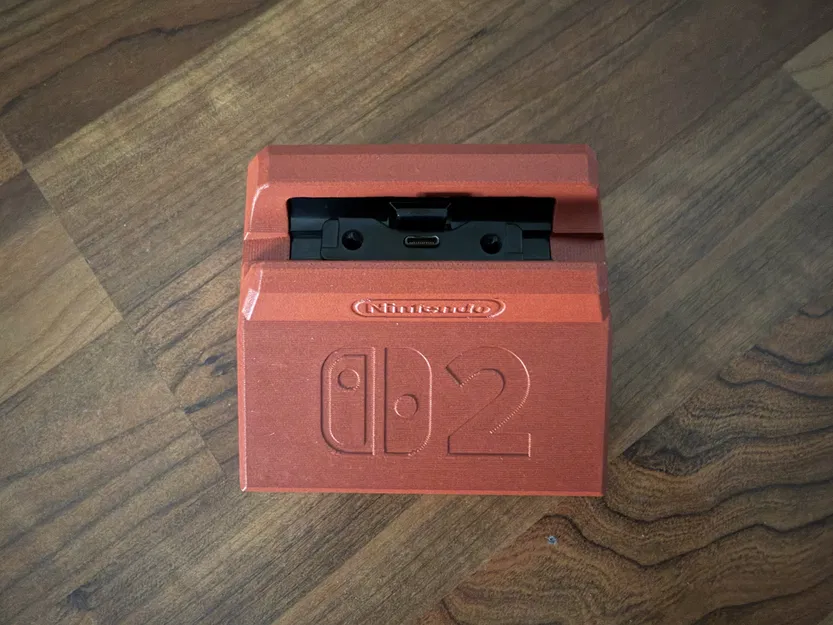

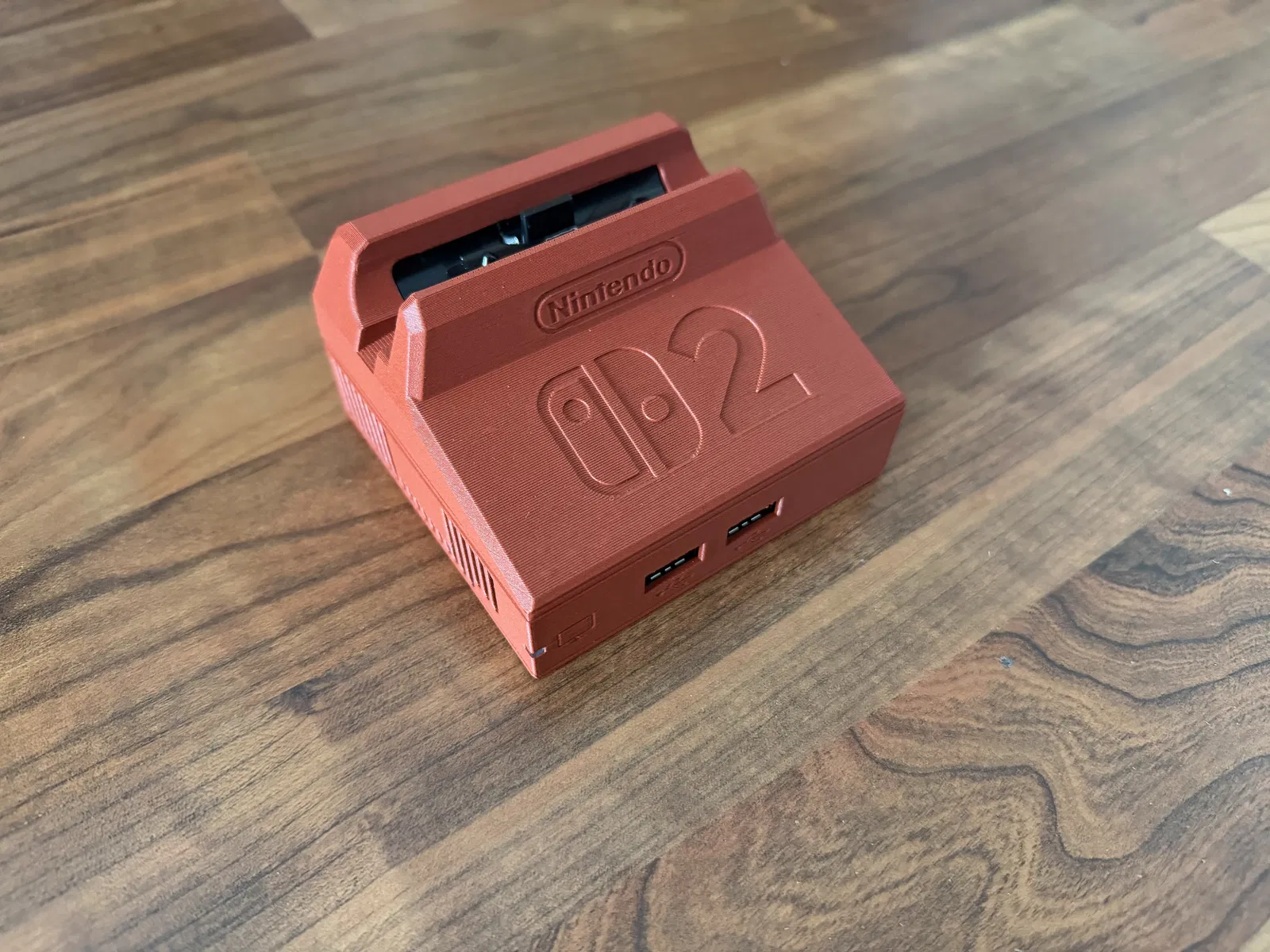

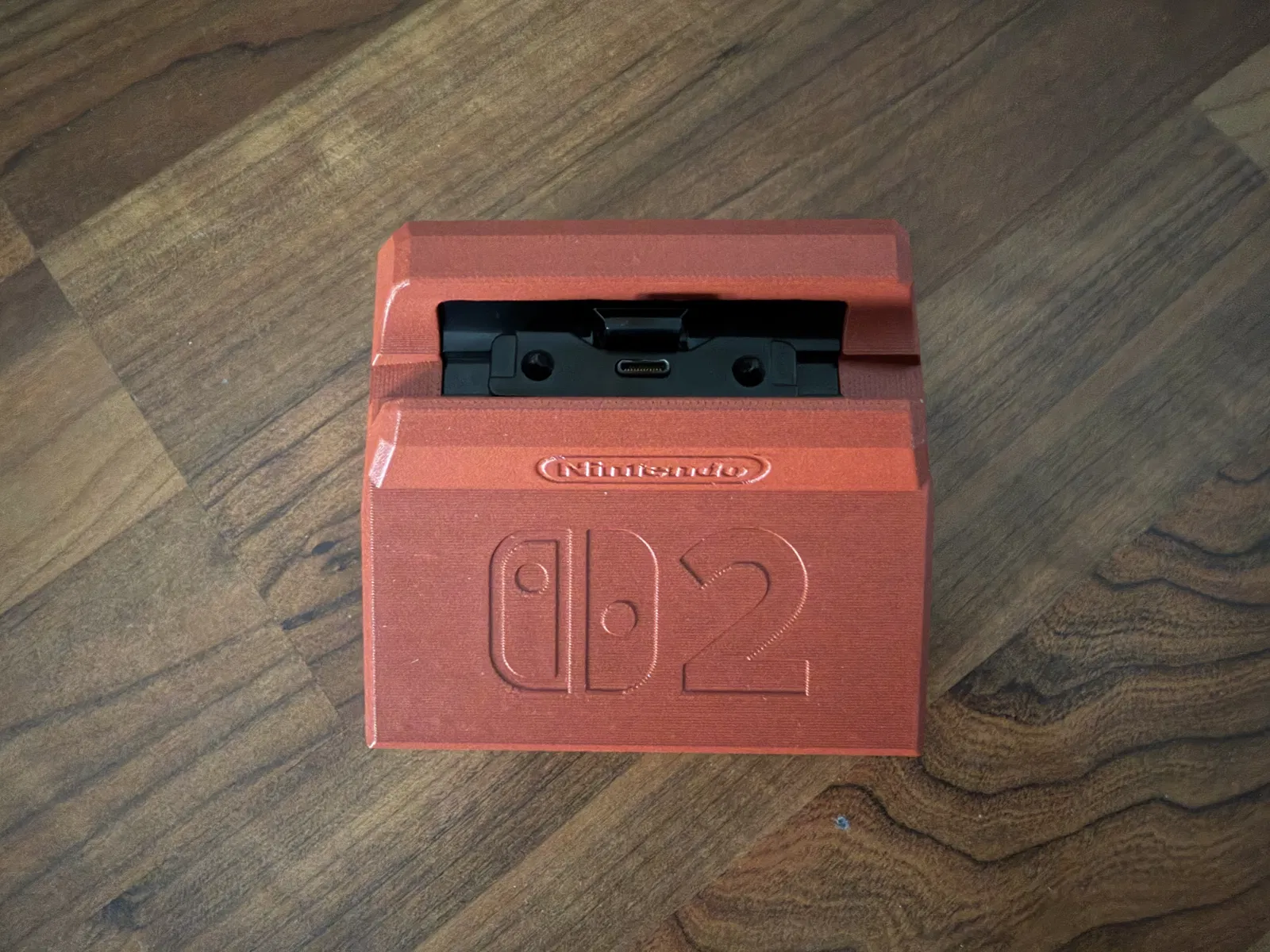

Mẫu dock Switch 2 gọn hơn để mang theo, dùng lại toàn bộ hardware zin từ dock donor. USB ports hướng ra trước cho dễ dùng, giữ cơ cấu lò xo và Status-LED. Khuyến nghị in 0.16 mm với PETG-CF.
Mô tả

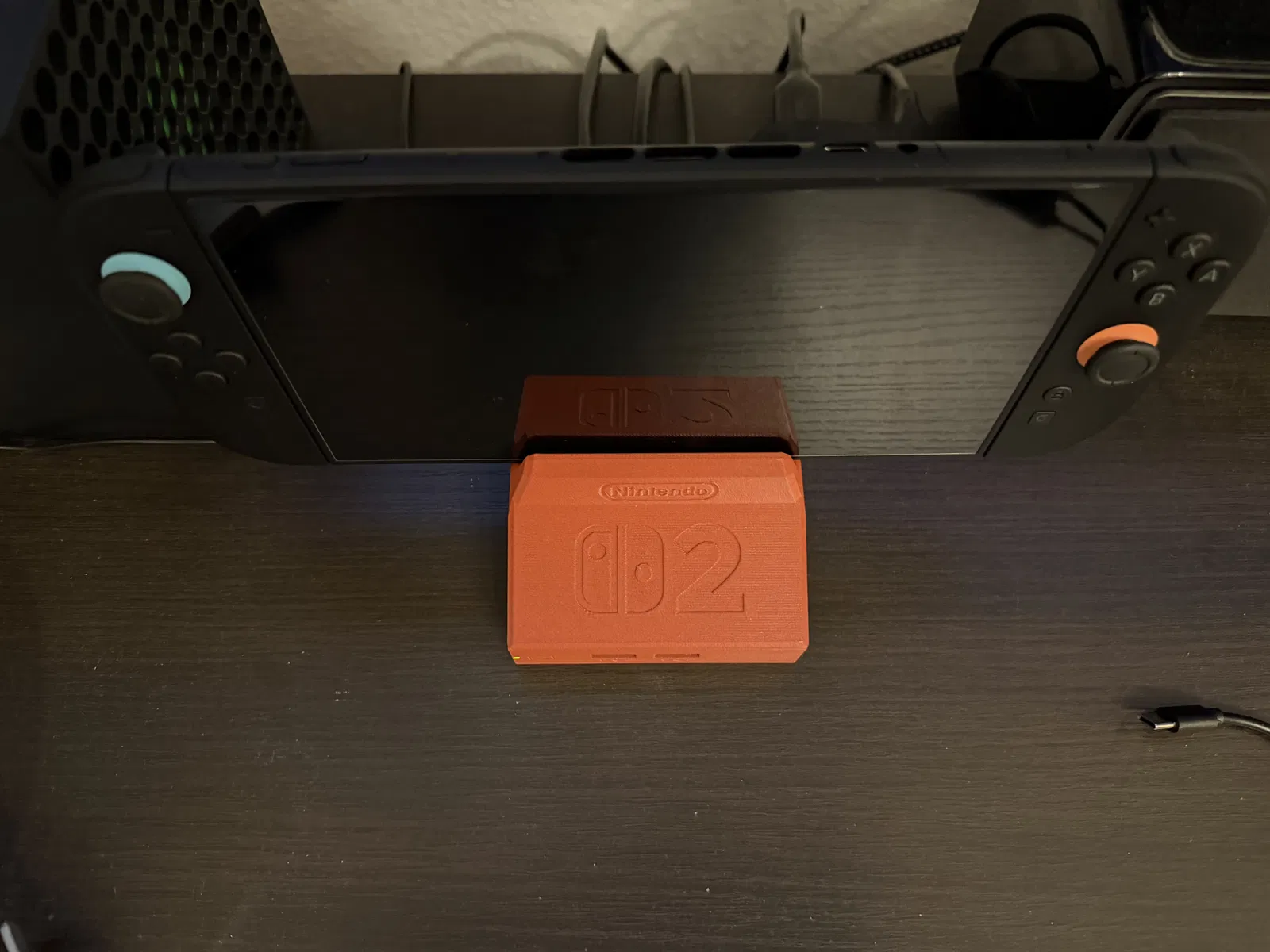

Mình tạo mẫu này vì thấy dock Switch 2 zin khá cồng kềnh khi mang đi.
Để lắp ráp thì cần dùng toàn bộ hardware zin lấy từ một dock Switch 2 “donor”.

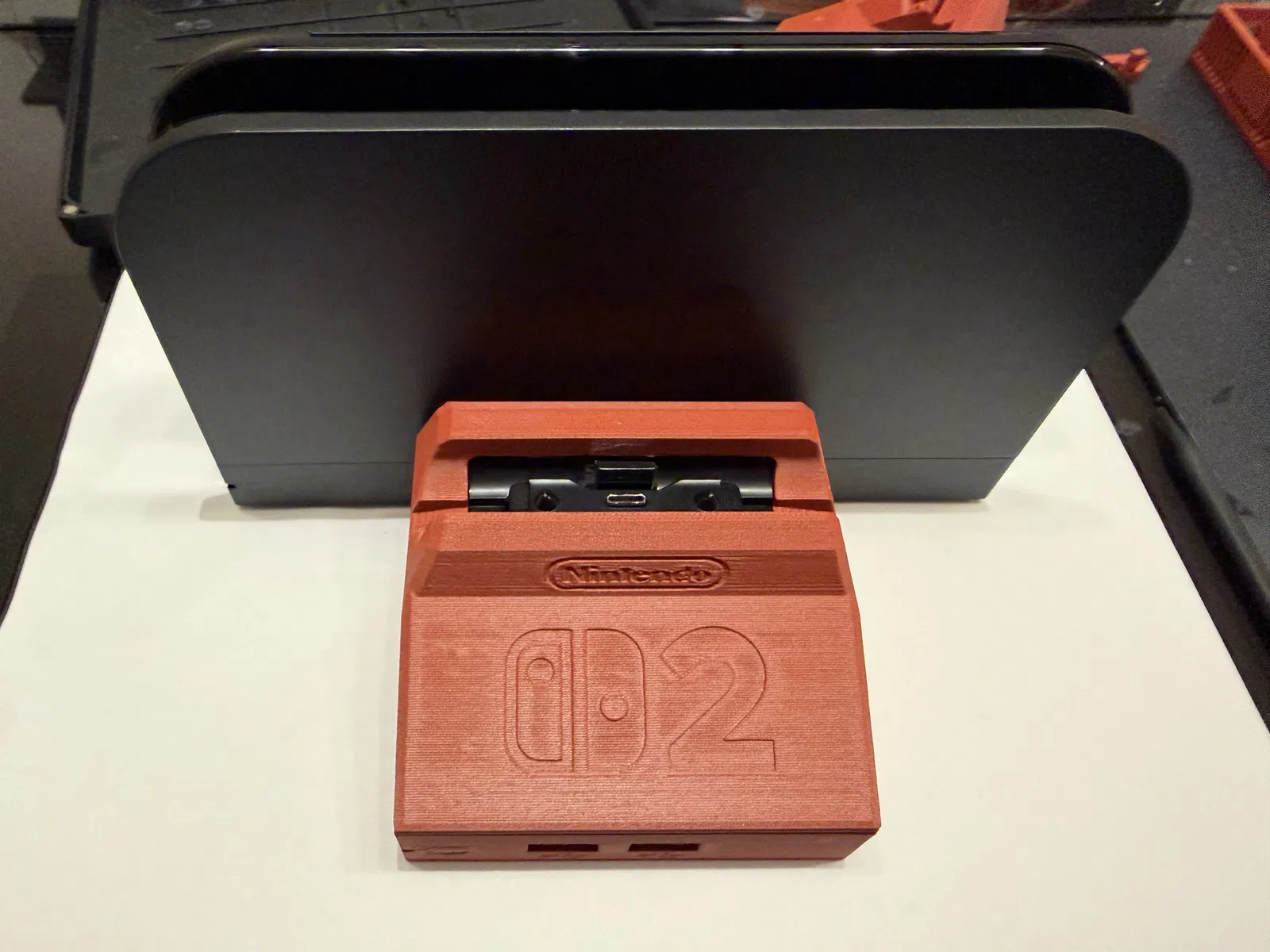

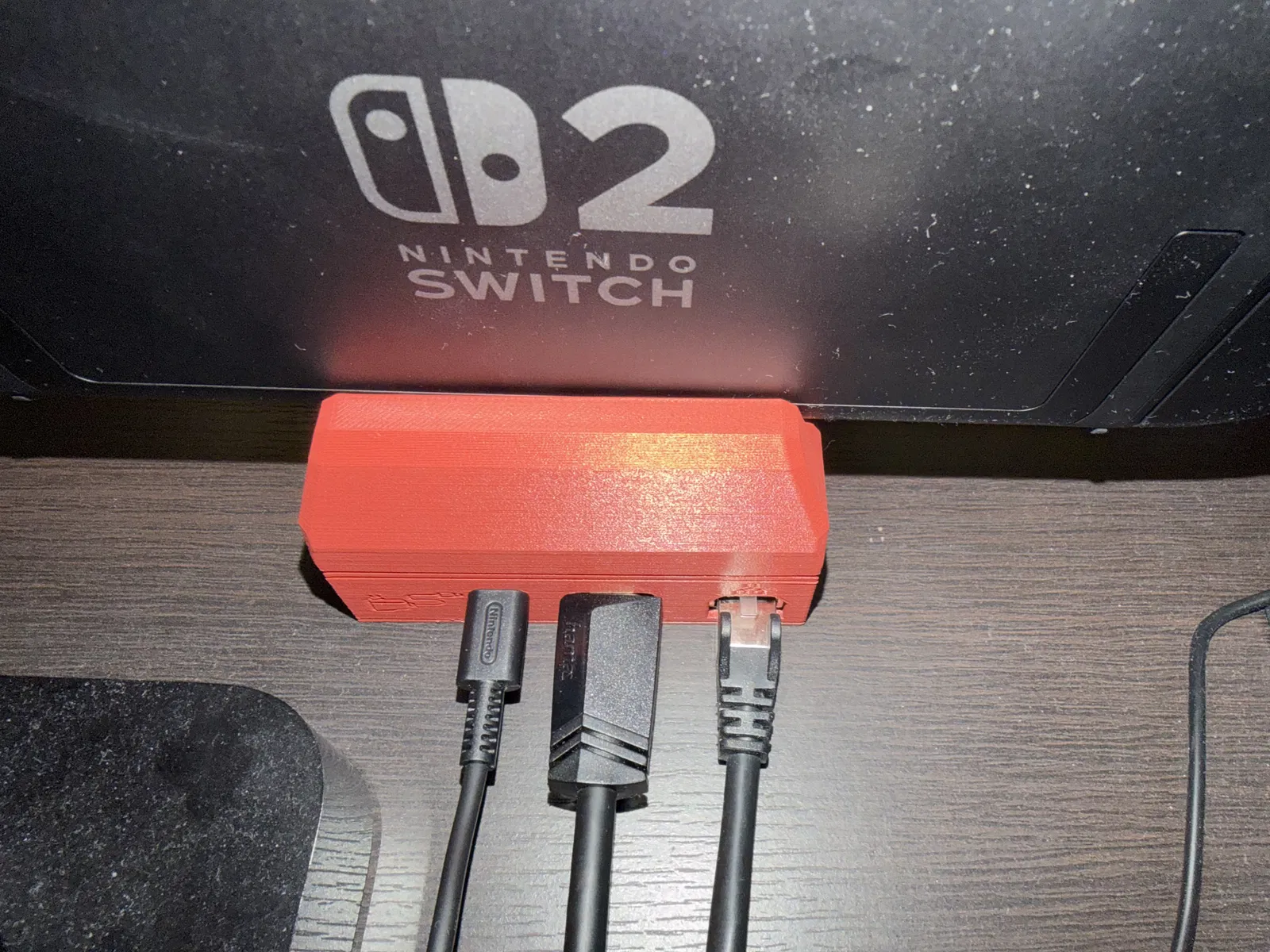

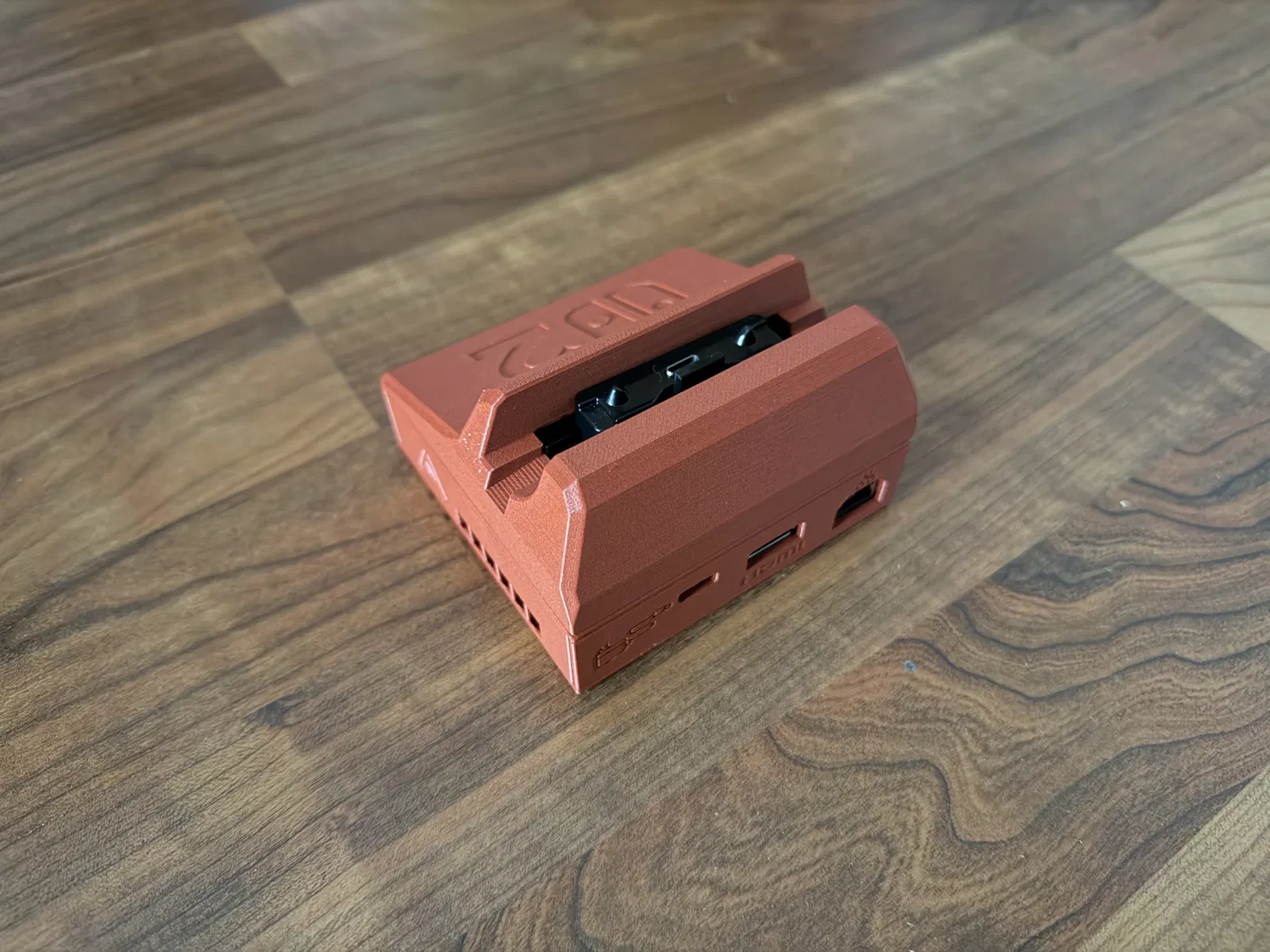

Thiết kế theo kiểu để các cổng USB quay ra phía trước cho dễ thao tác.
Cơ cấu lò xo và Status-LED của dock zin cũng được dùng lại.
In với layer height 0.16 mm bằng PETG-CF của ELEGOO
Màu dùng: Carbon Fiber Red
Hình ảnh minh hoạ quá trình lắp ráp và phần hardware được dùng ở từng vị trí.
-

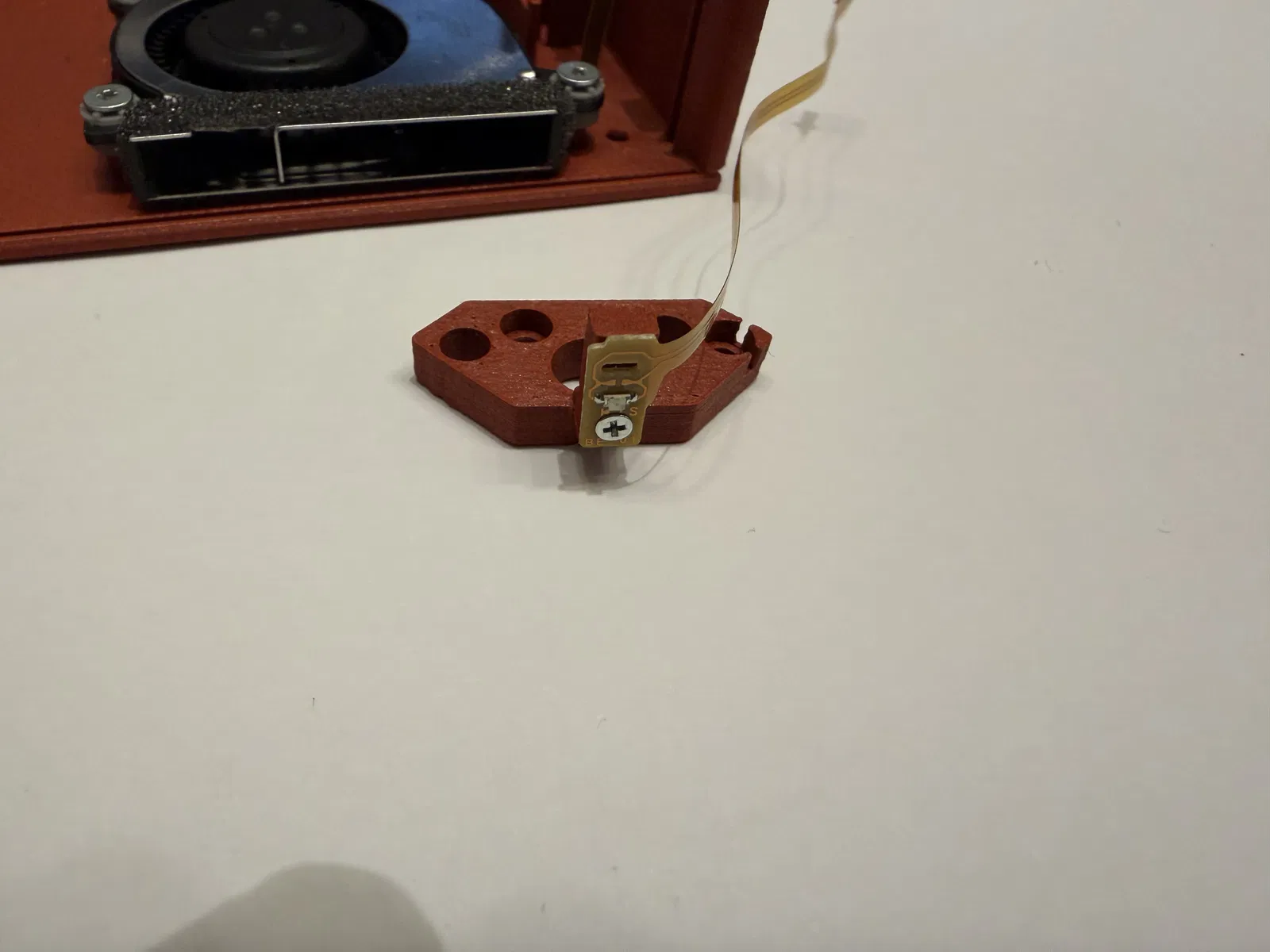

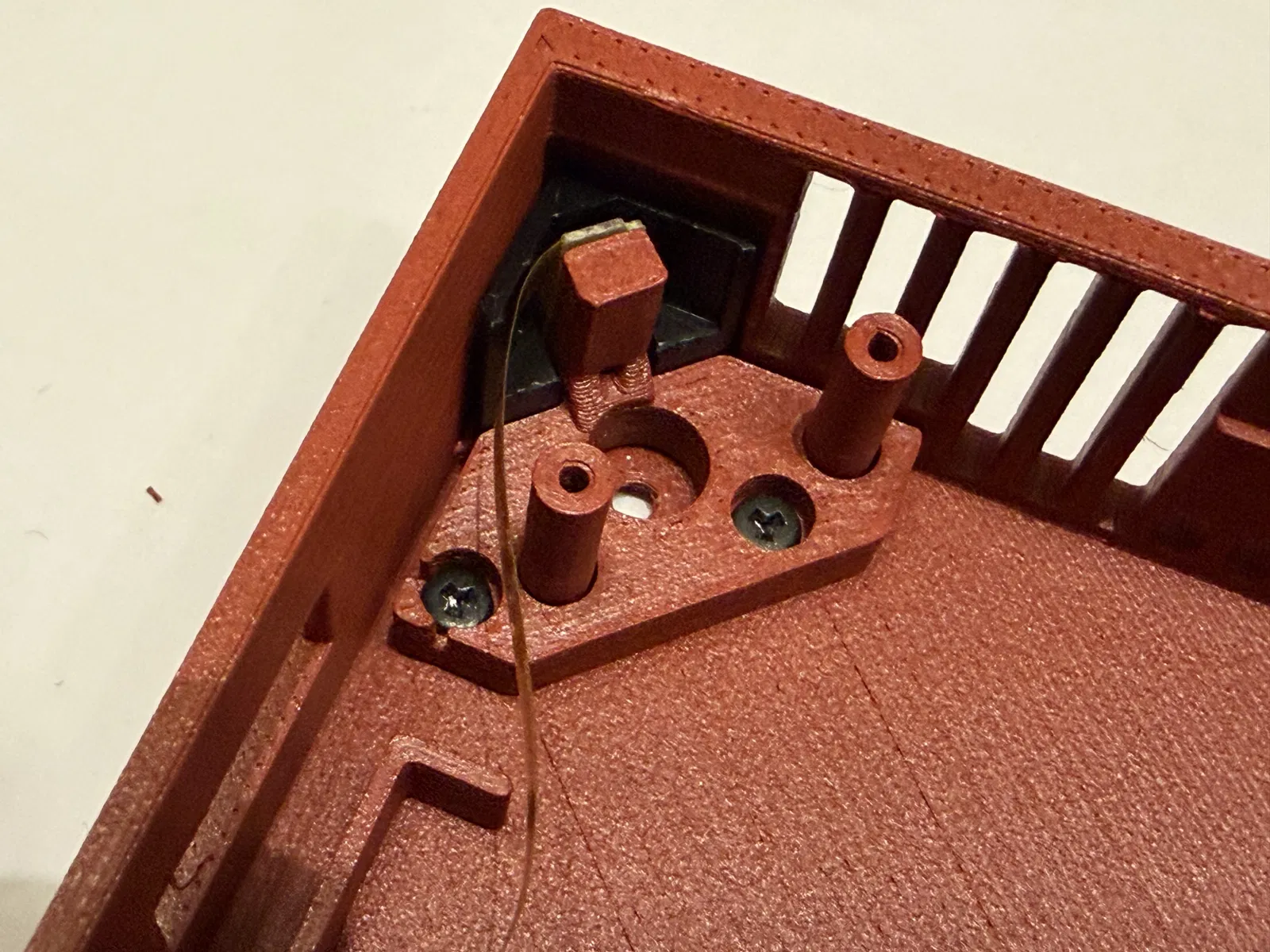

LED PCB được cố định vào adapter bằng đúng con ốc giống như trên dock zin.
-

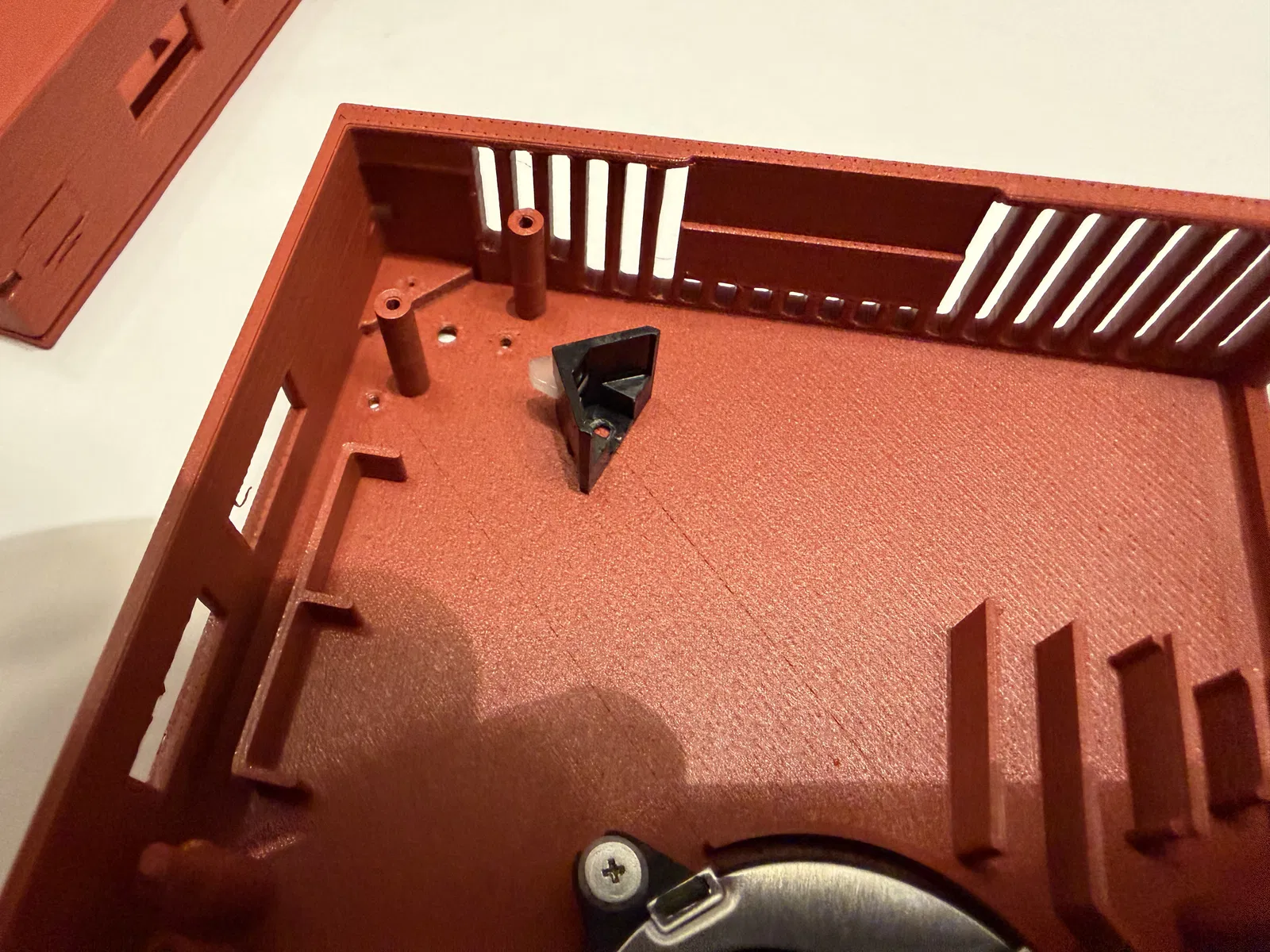

Giá đỡ LED (LED bracket) được bắt xuống phần đáy bằng đúng con ốc như trên cụm dock zin.
-

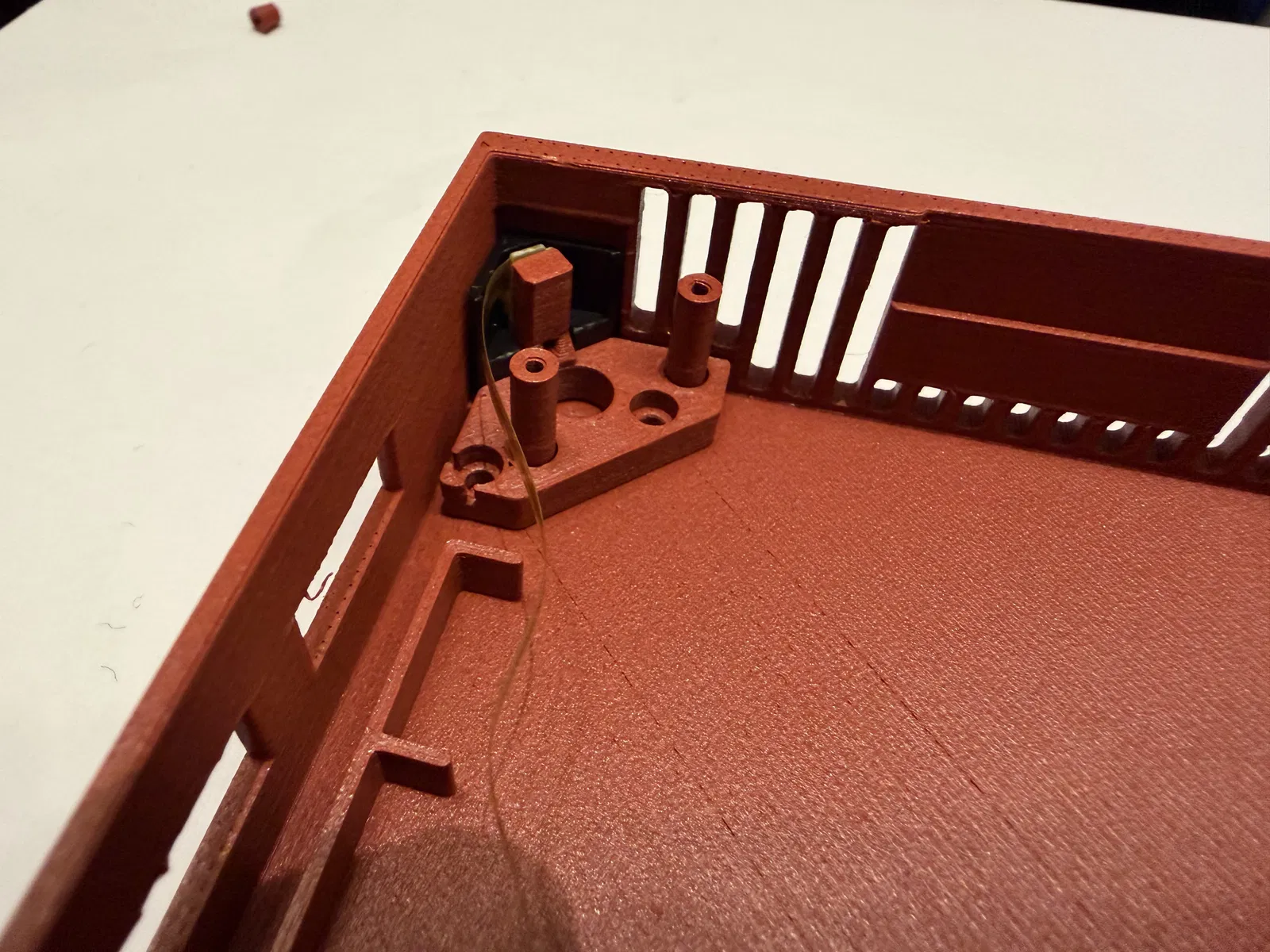

LED adapter được bắt xuống phần đáy bằng các ốc Y-point ngắn hơn.
-

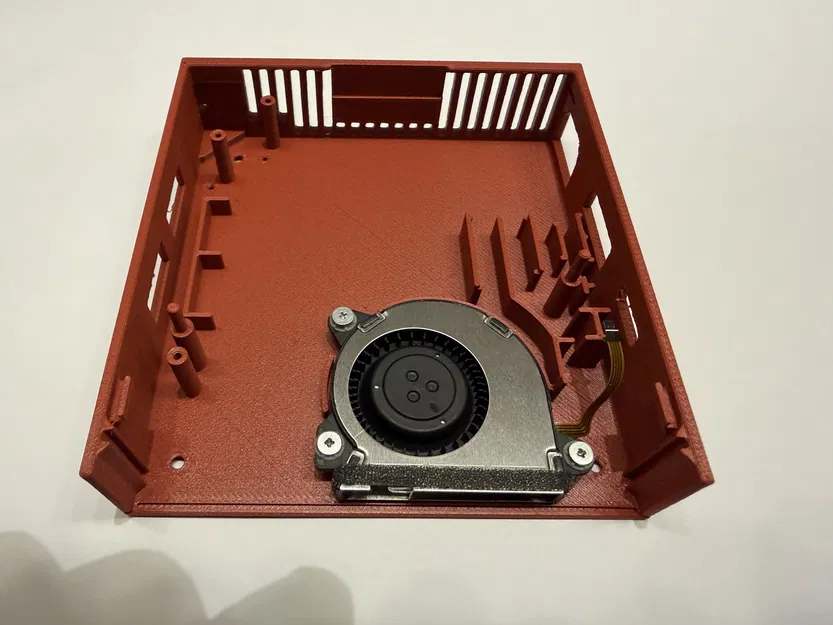

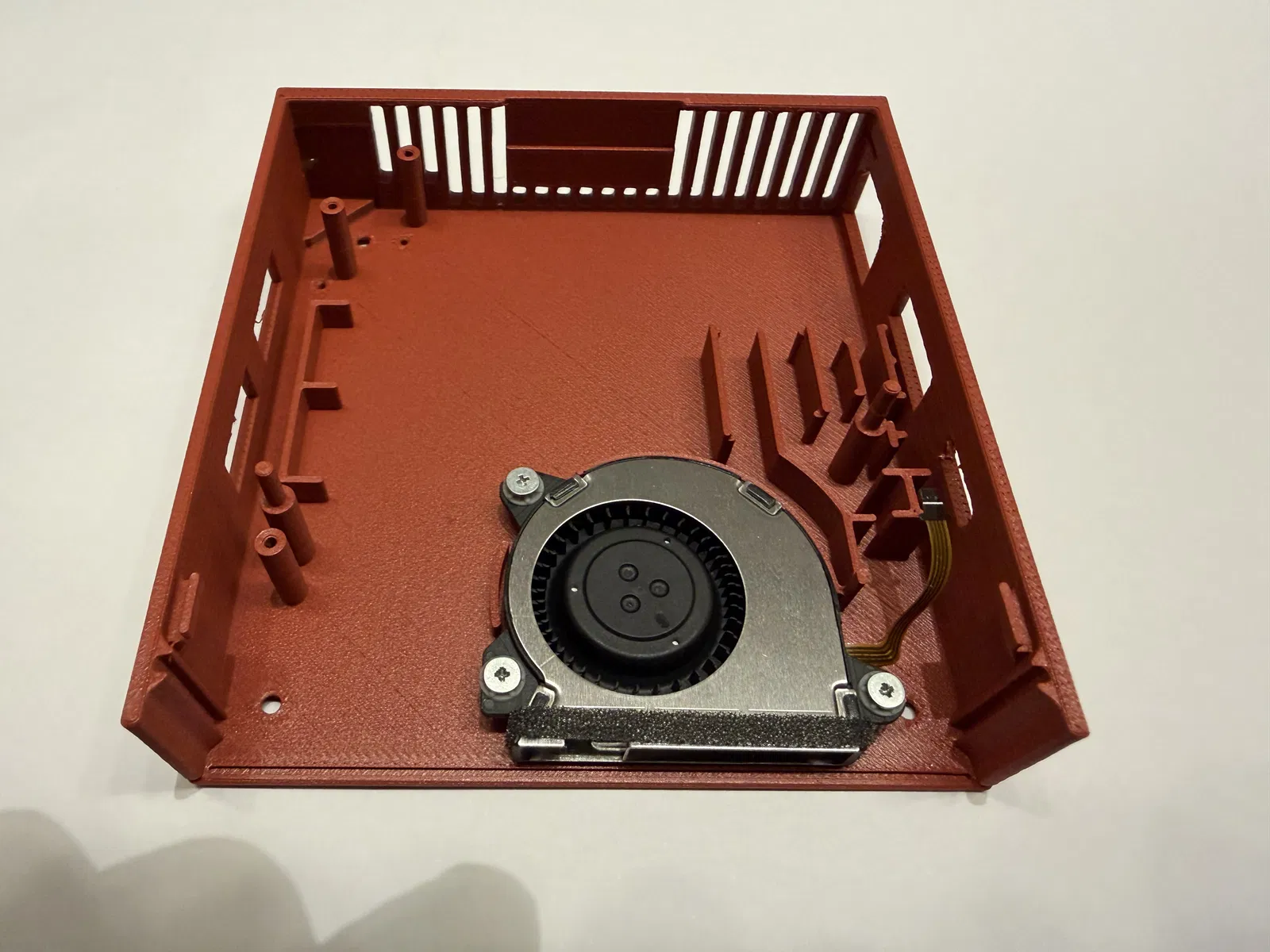

Quạt được lắp bằng đúng bộ ốc như trên dock zin.
-

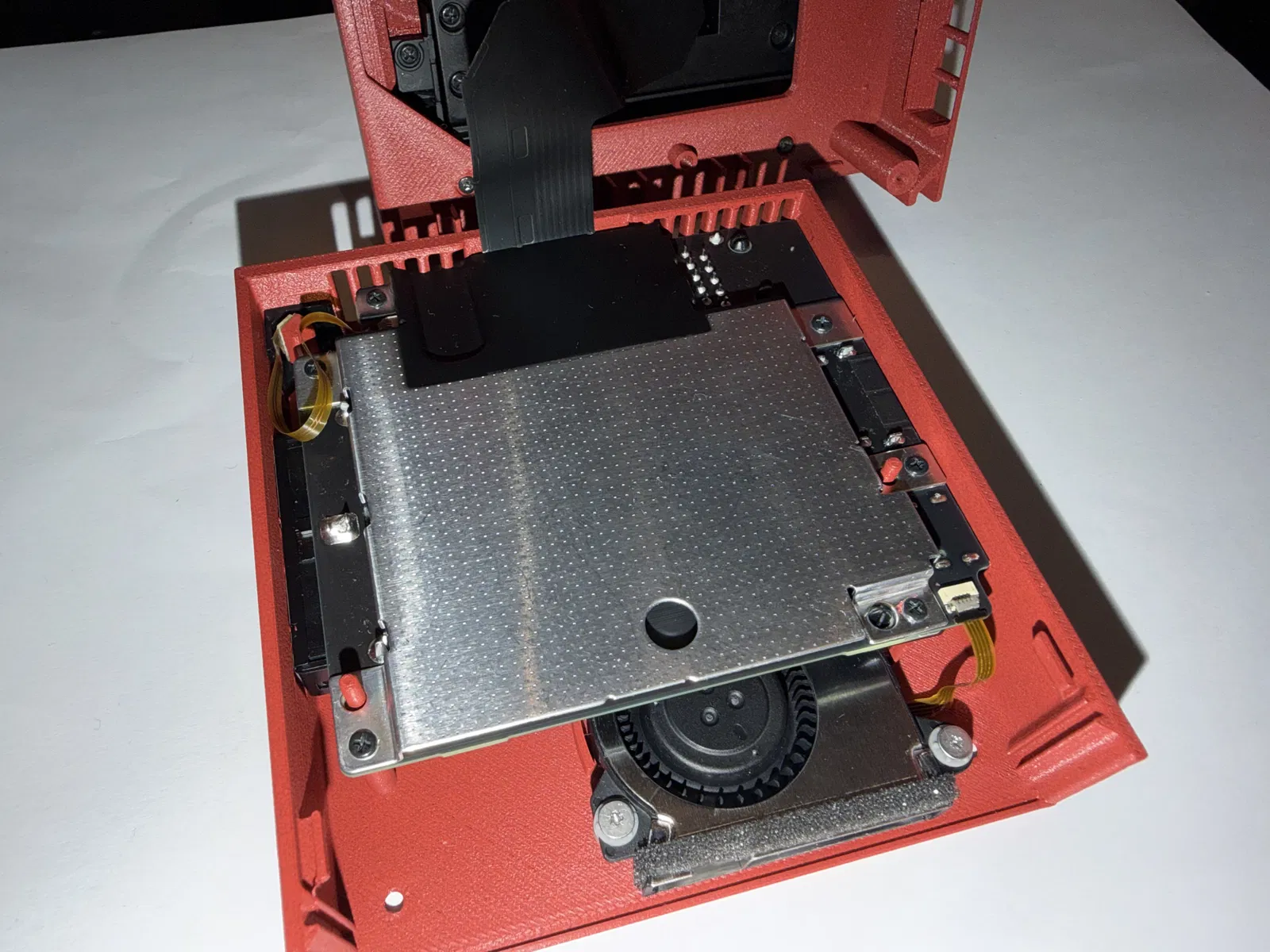

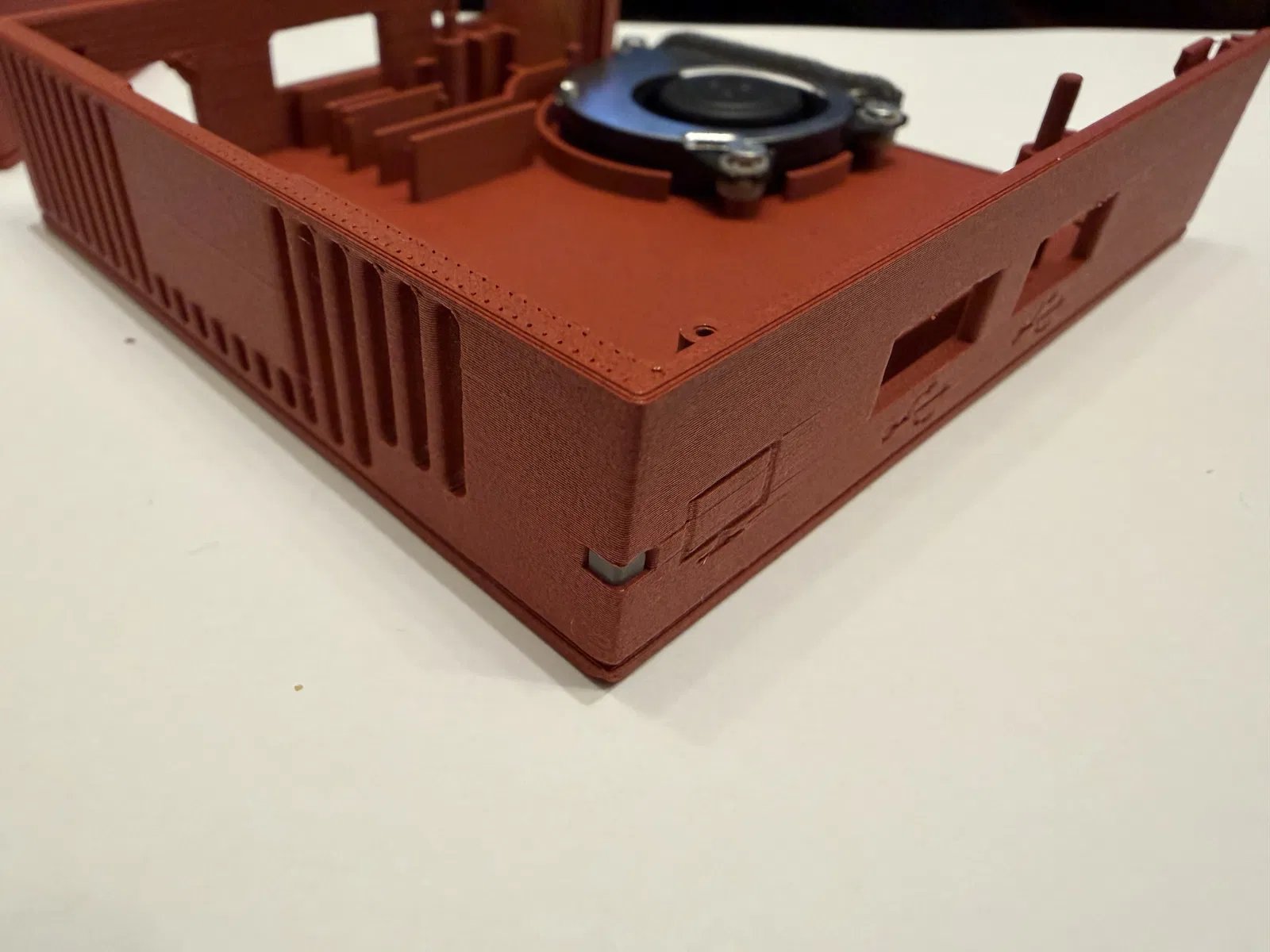

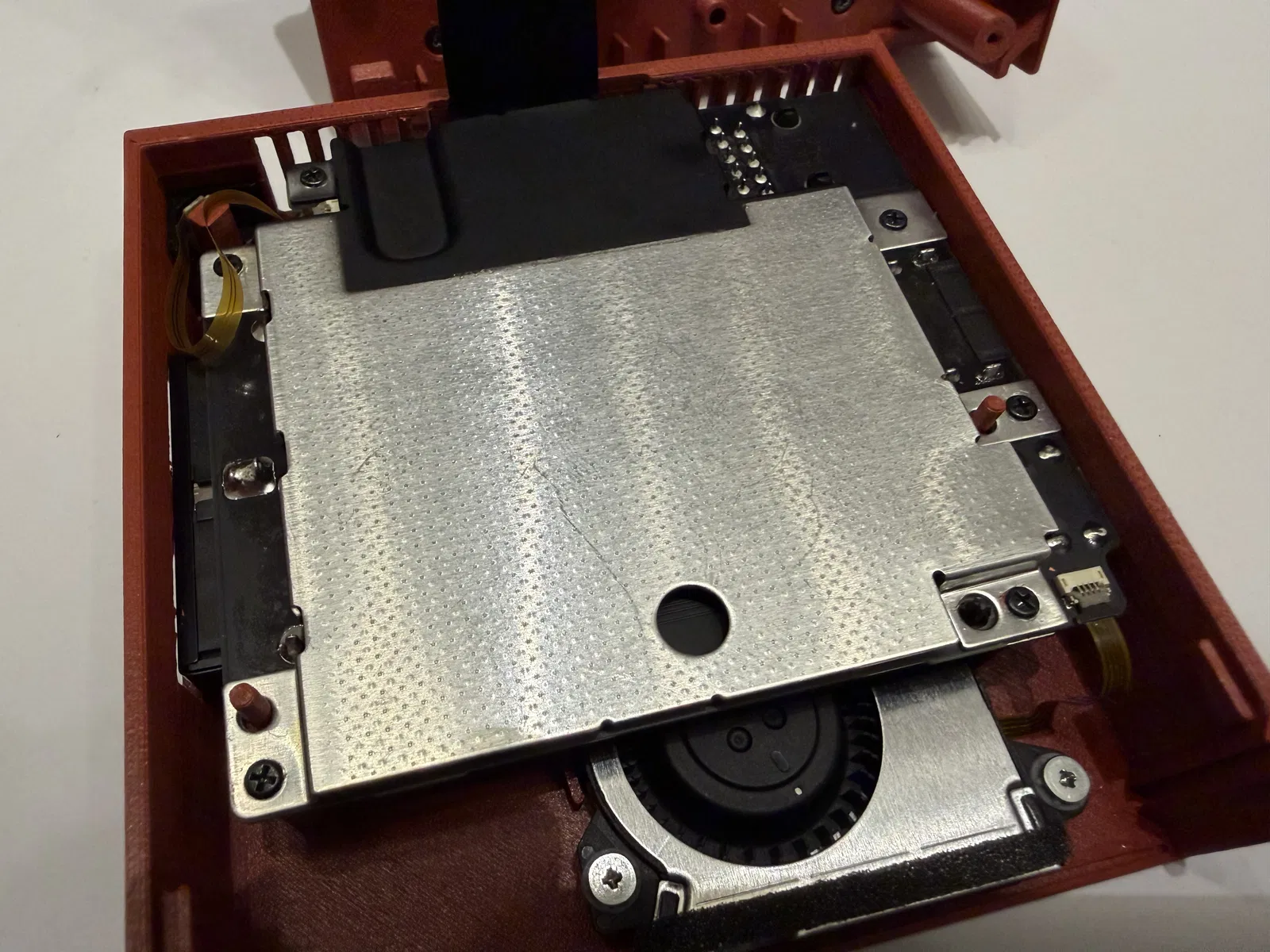

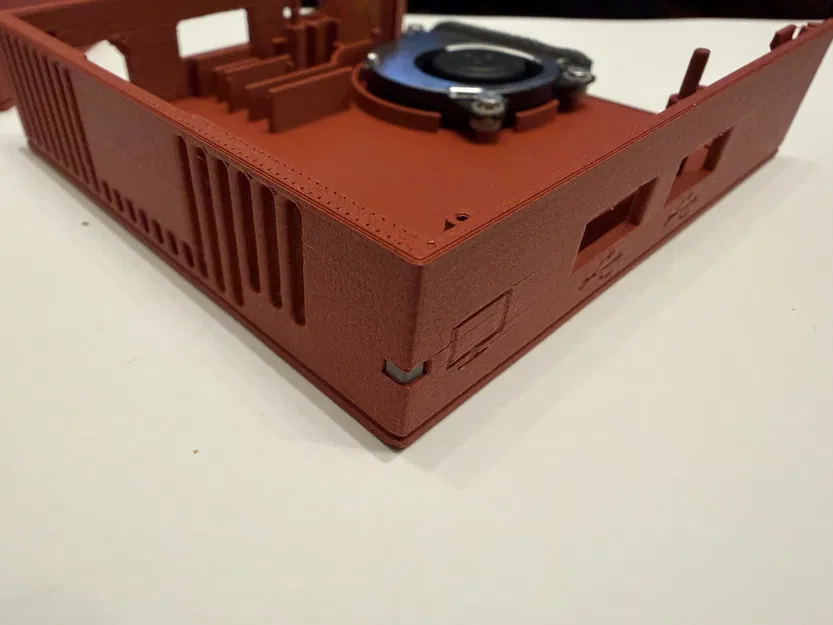

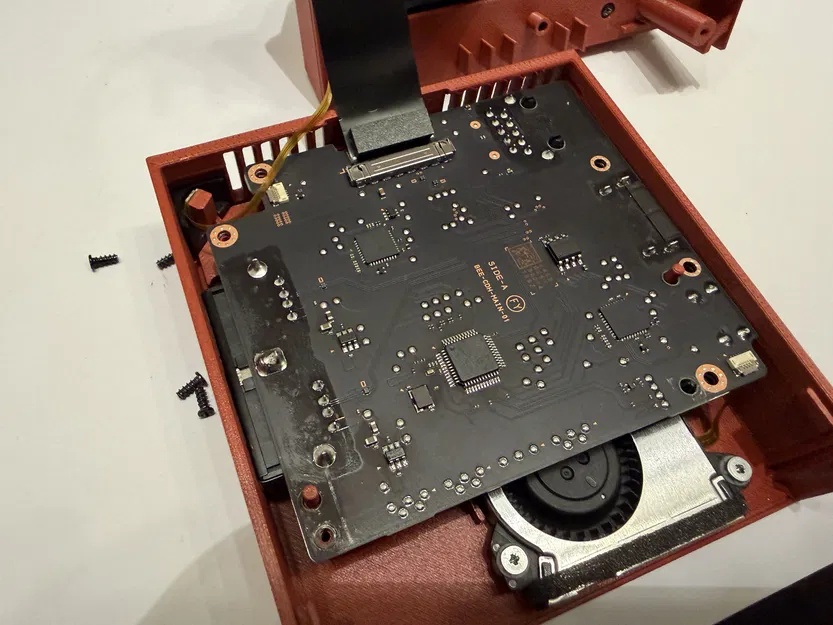

Mainboard được bắt vào phần đáy bằng ốc zin.
-

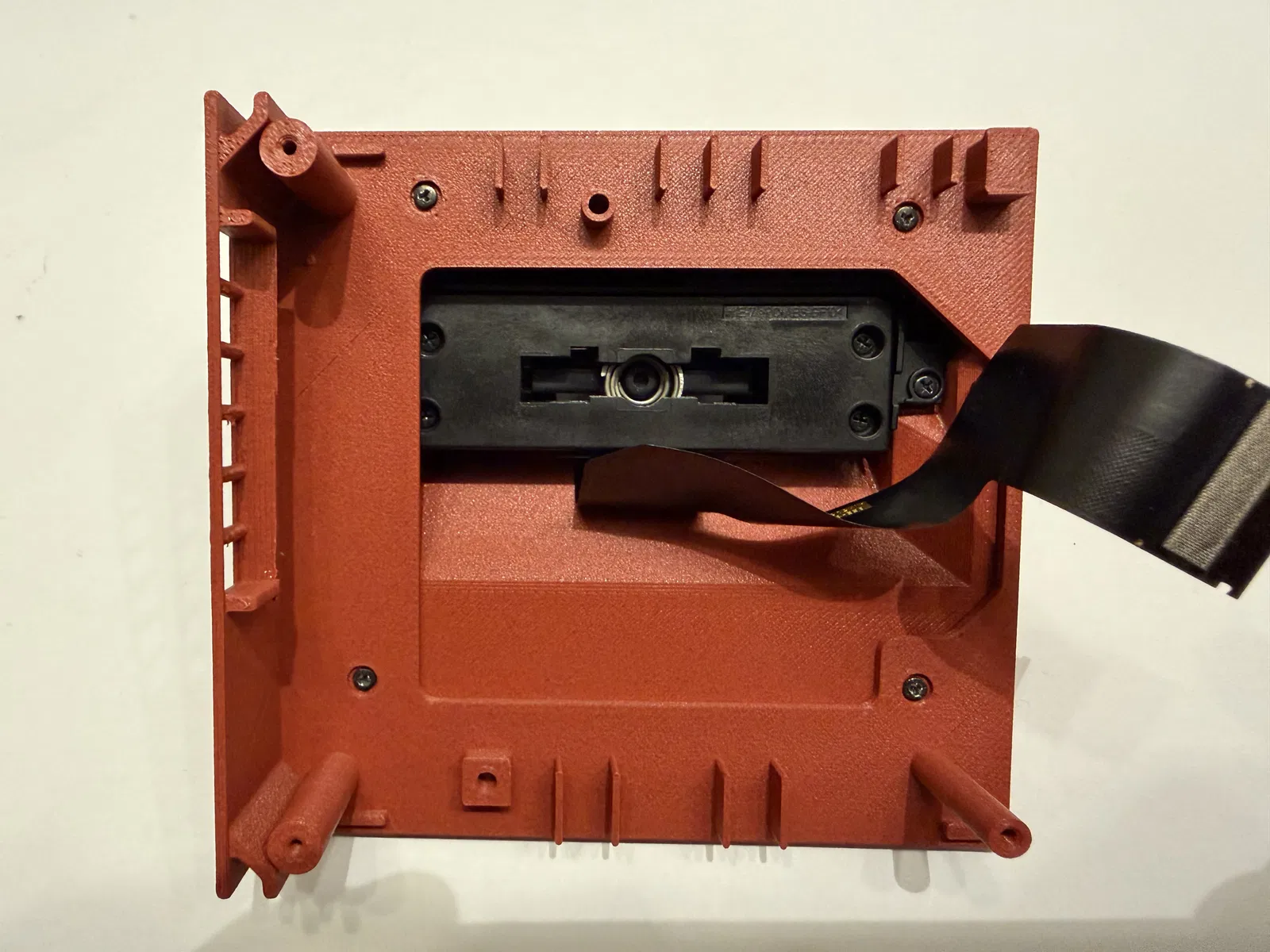

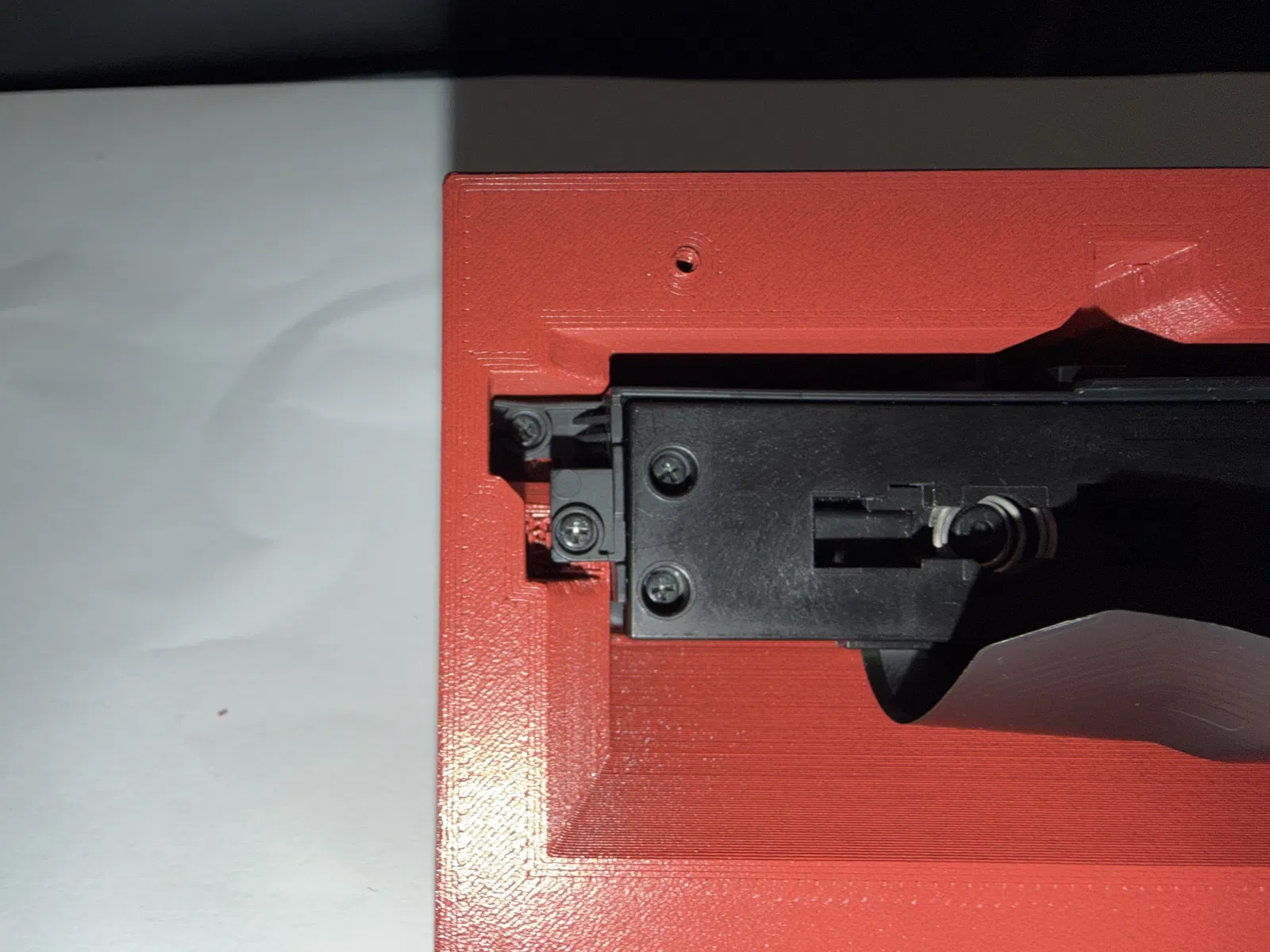

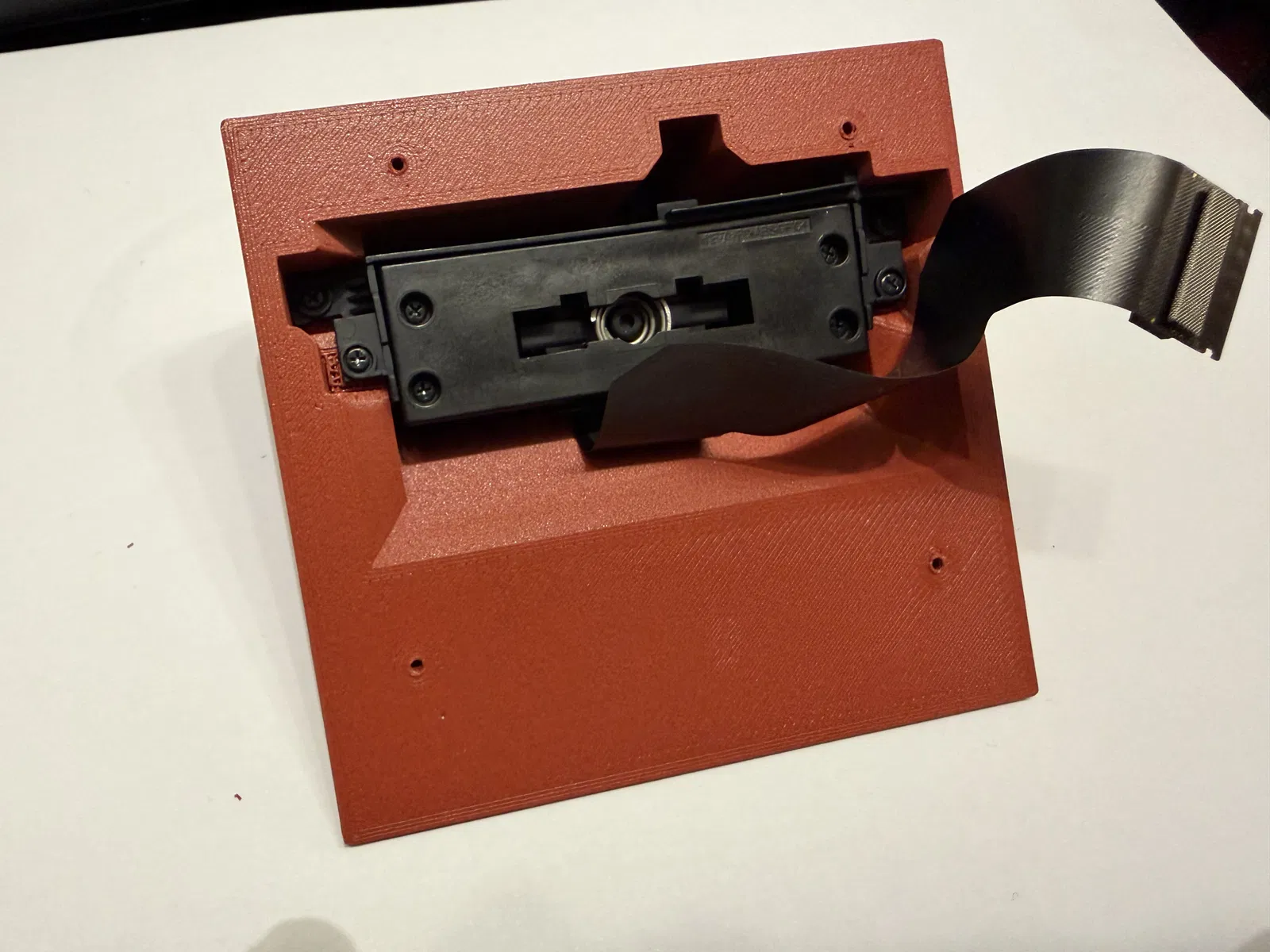

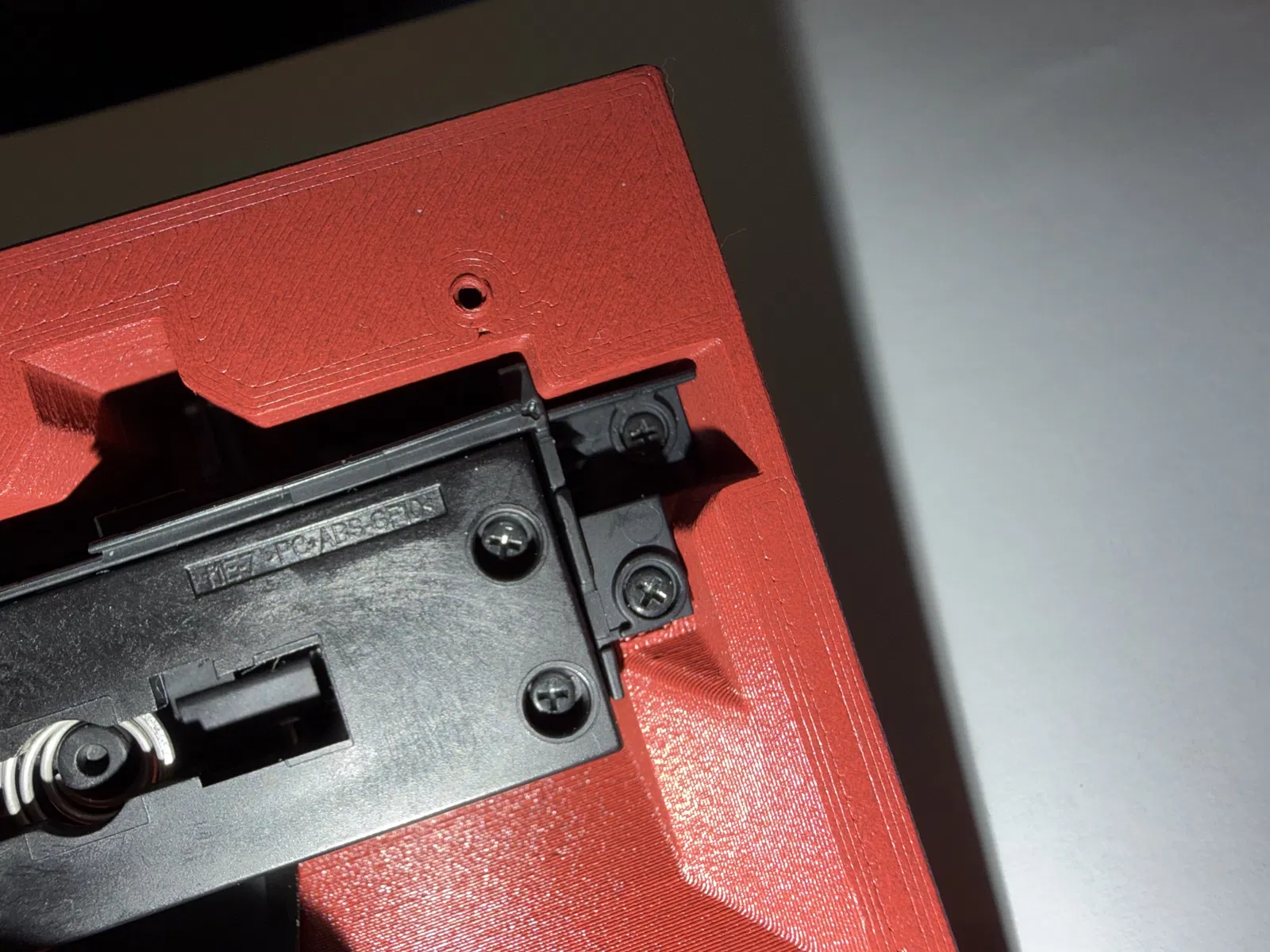

Cơ cấu lò xo được lắp bằng đúng các ốc từ dock zin.
-
Phần trên (top) và phần giữa (middle) được lắp bằng các ốc Y-point dài hơn từ dock zin.
-

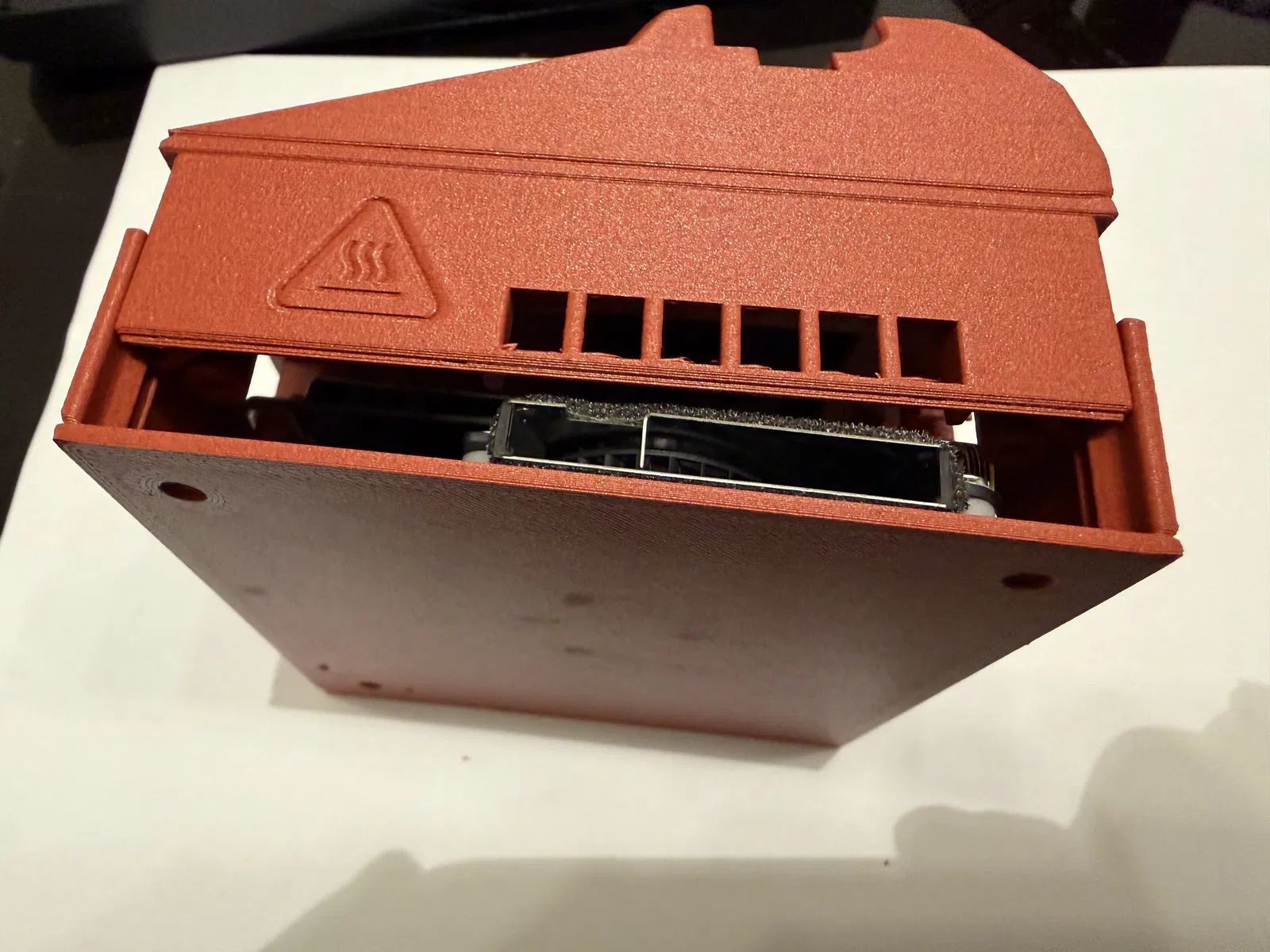

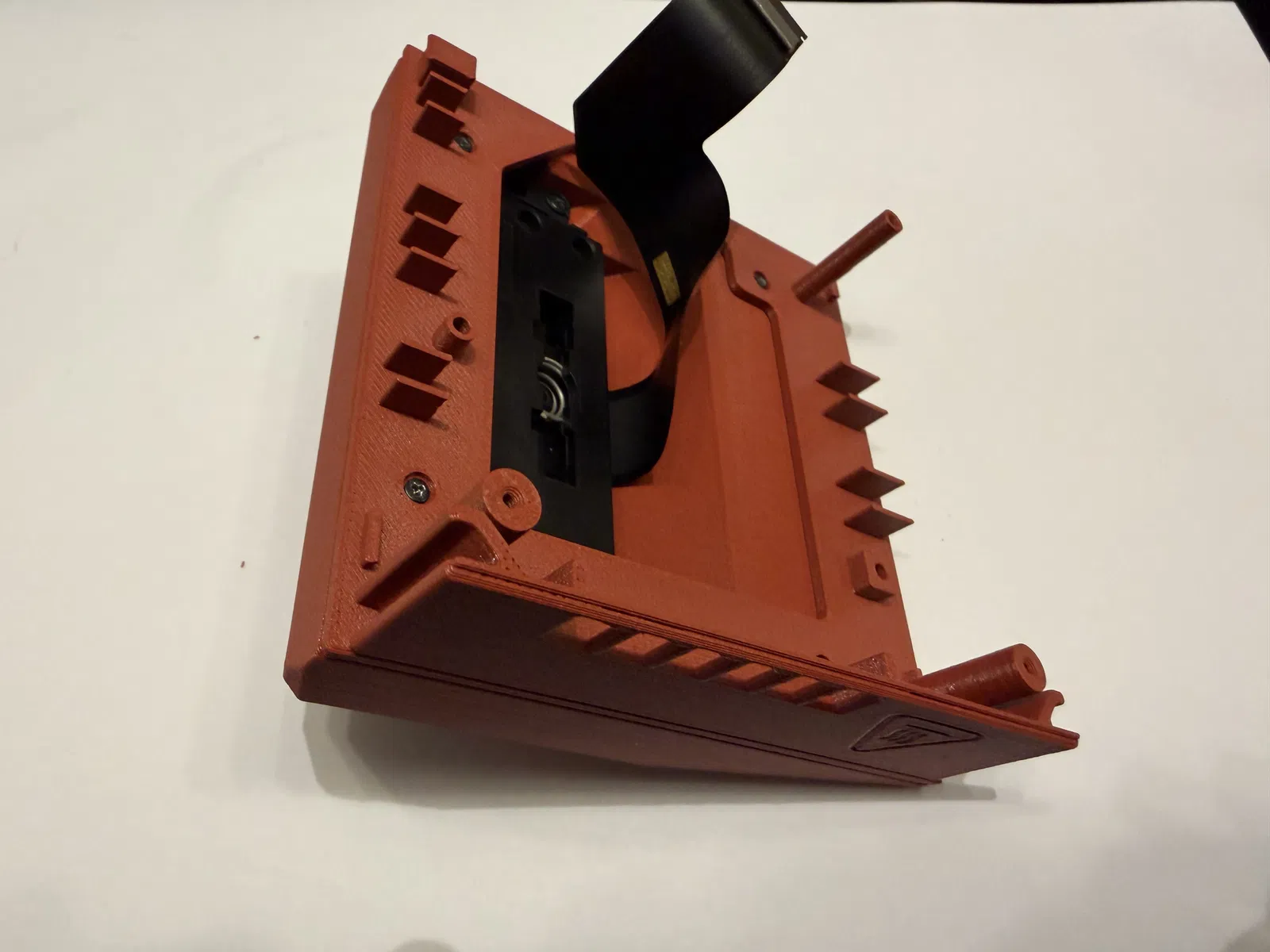

Phần top cần xoay quanh trục của chính nó để xoắn ribbon cable, tránh bị gập và hư hỏng.
-

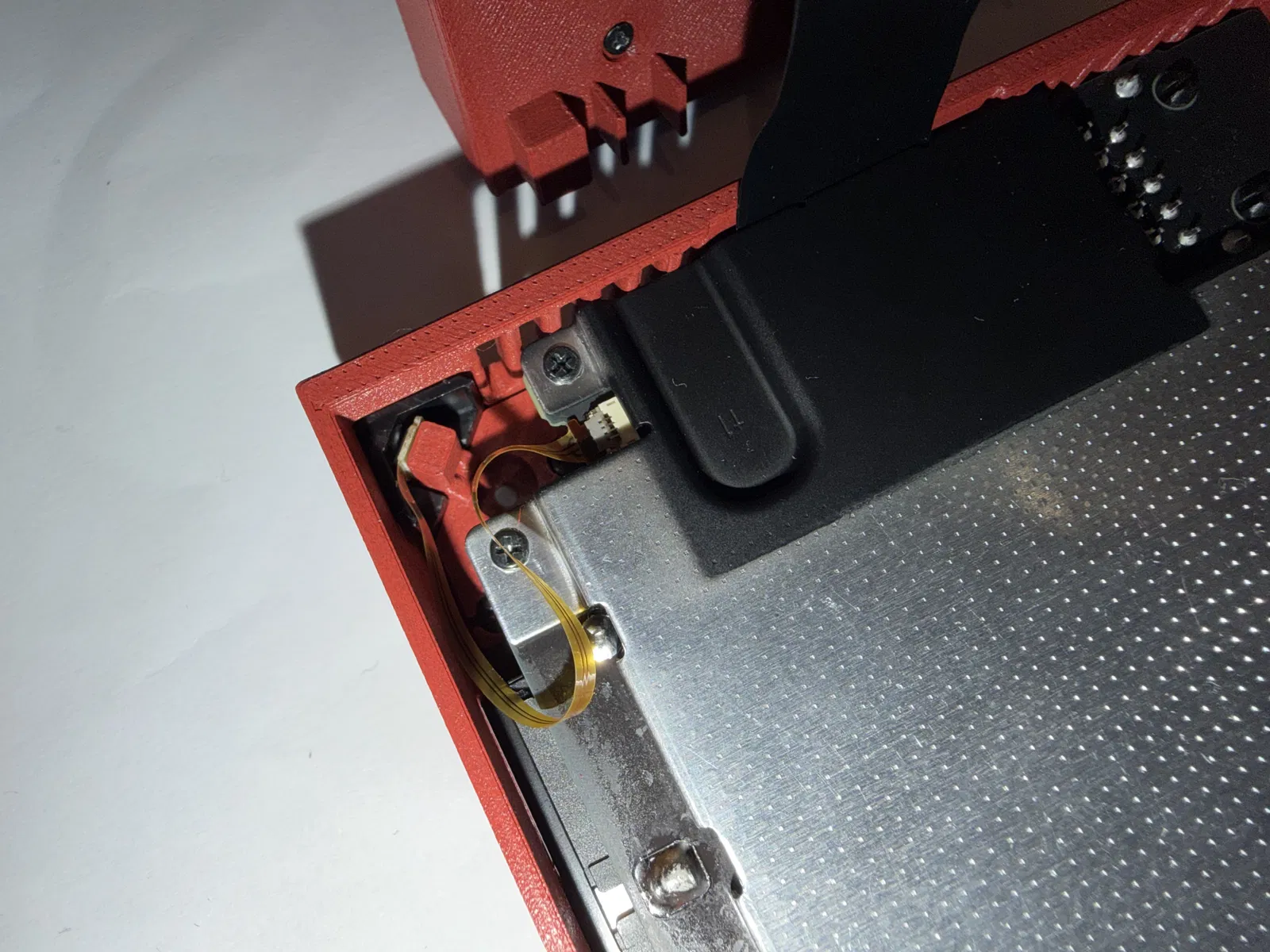

Chú ý đừng làm hư bất kỳ ribbon cable nào (đặc biệt là sợi nhỏ cho LED và quạt). Khi lắp cũng nhớ canh đừng để chúng bị kẹt giữa các chi tiết.
-

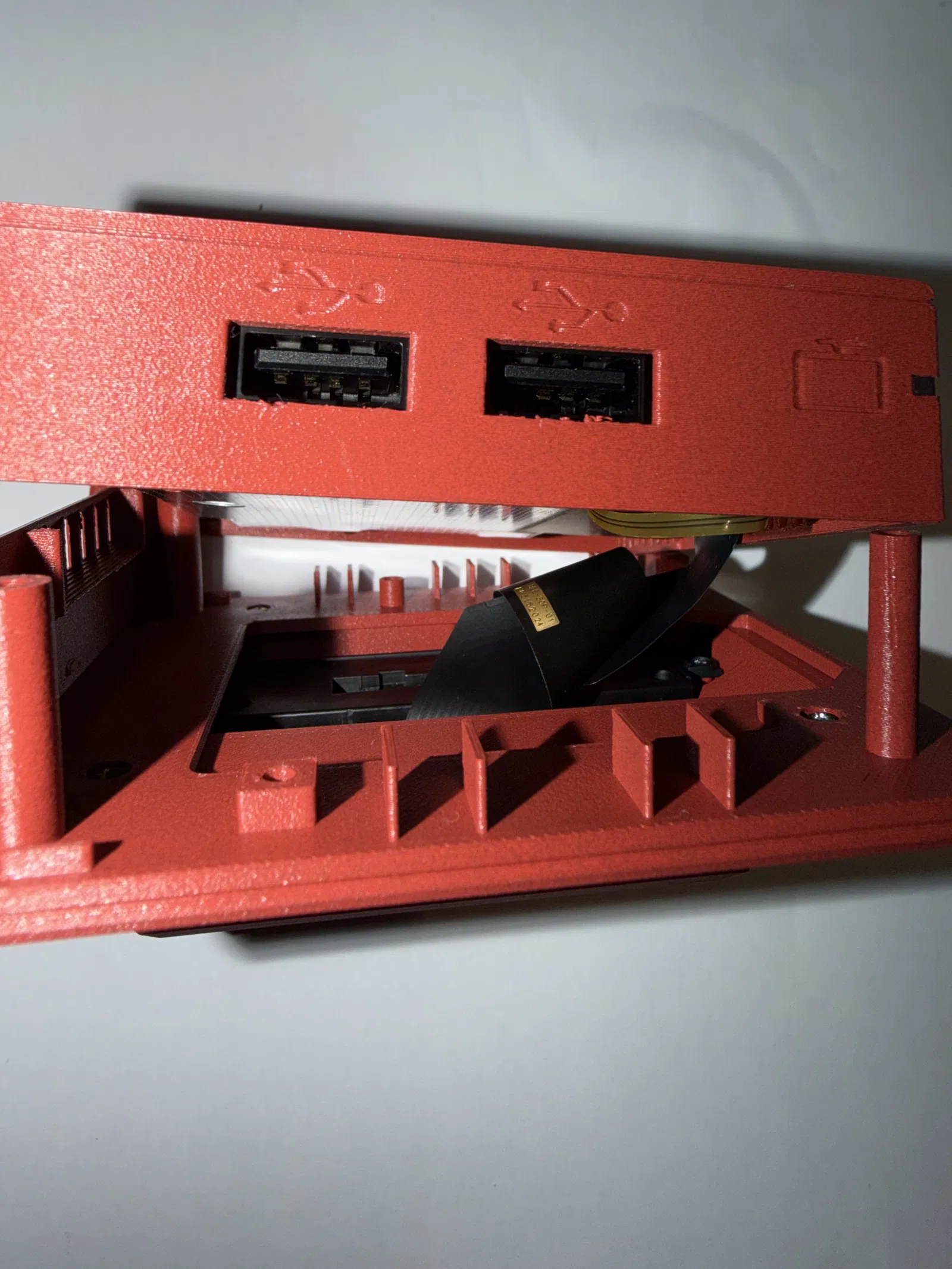

Chú ý canh cho phần top và bottom khớp đúng vào các rãnh dẫn tương ứng.

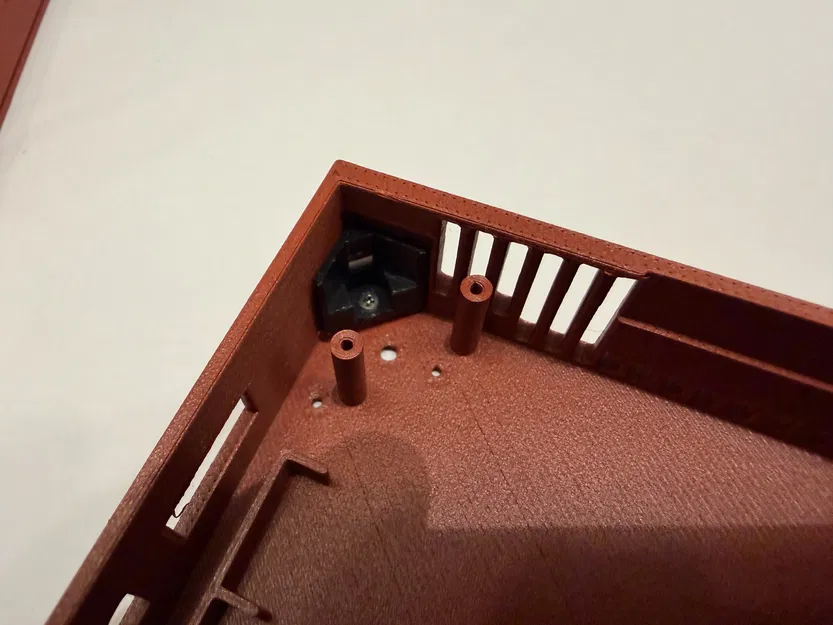

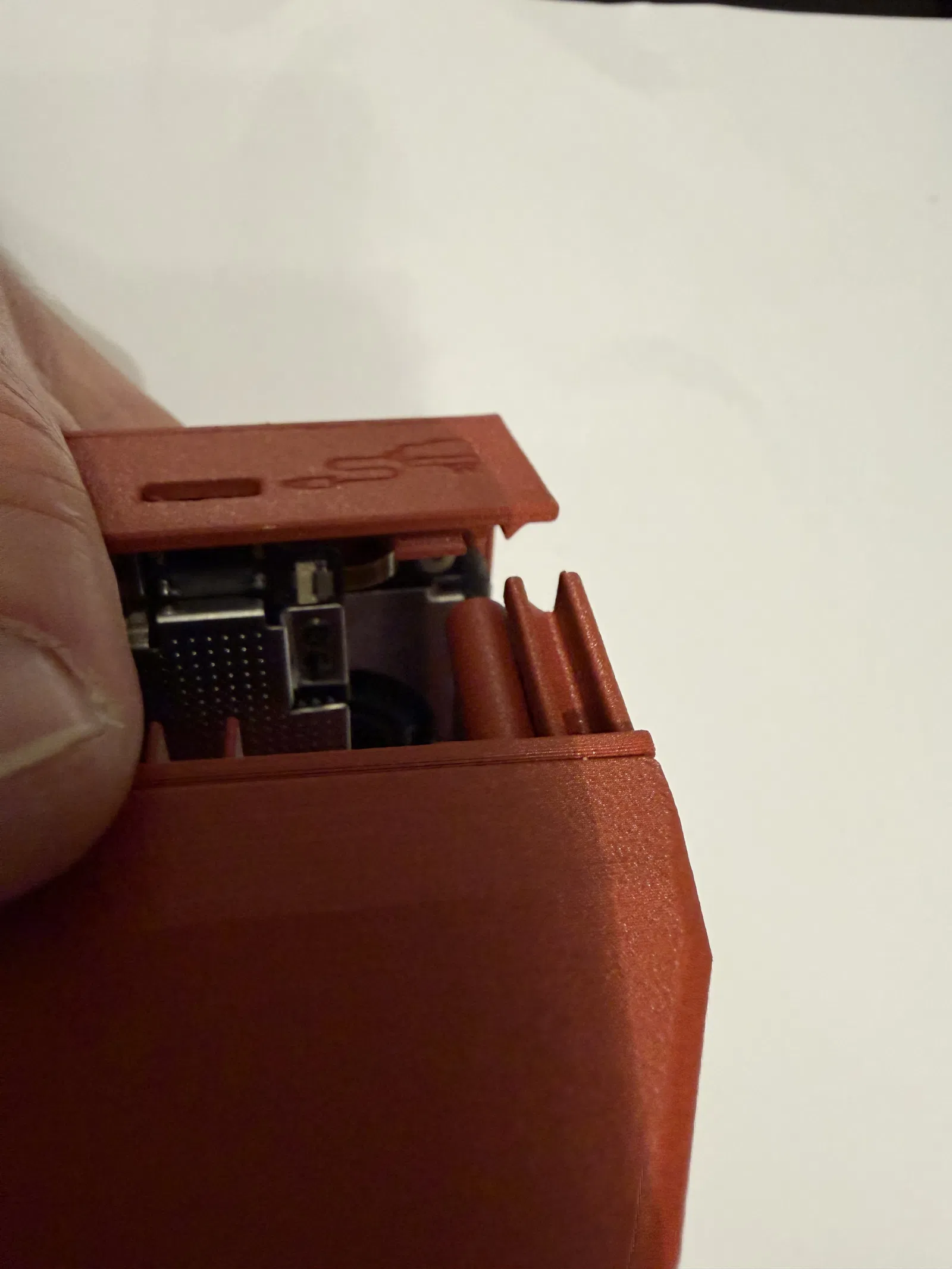

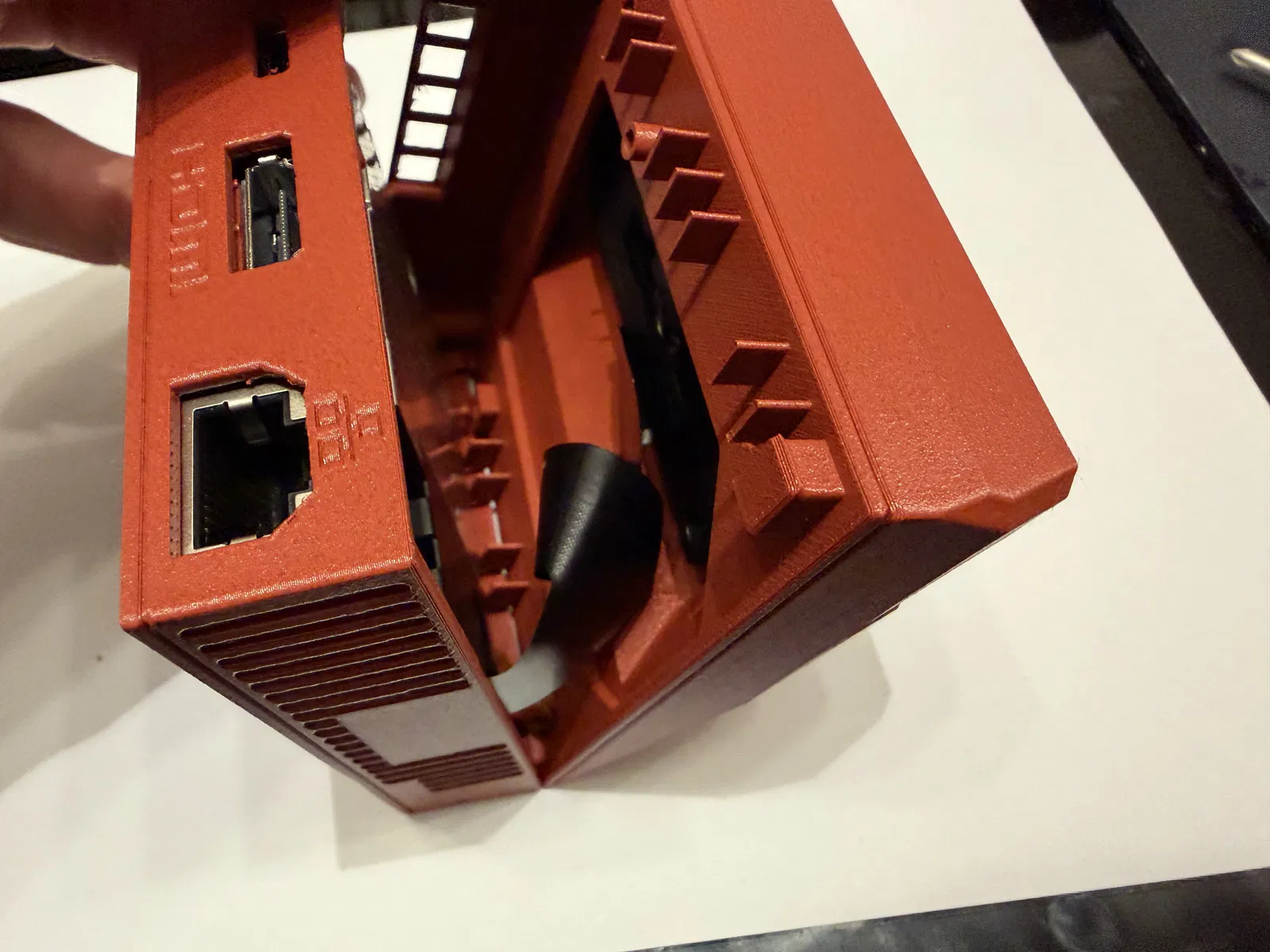

Một góc có snap fit vì đầu nối mạng (network connector) không chừa chỗ cho thêm ốc. Với mình thì bấm khớp góc đó trước là dễ nhất. -

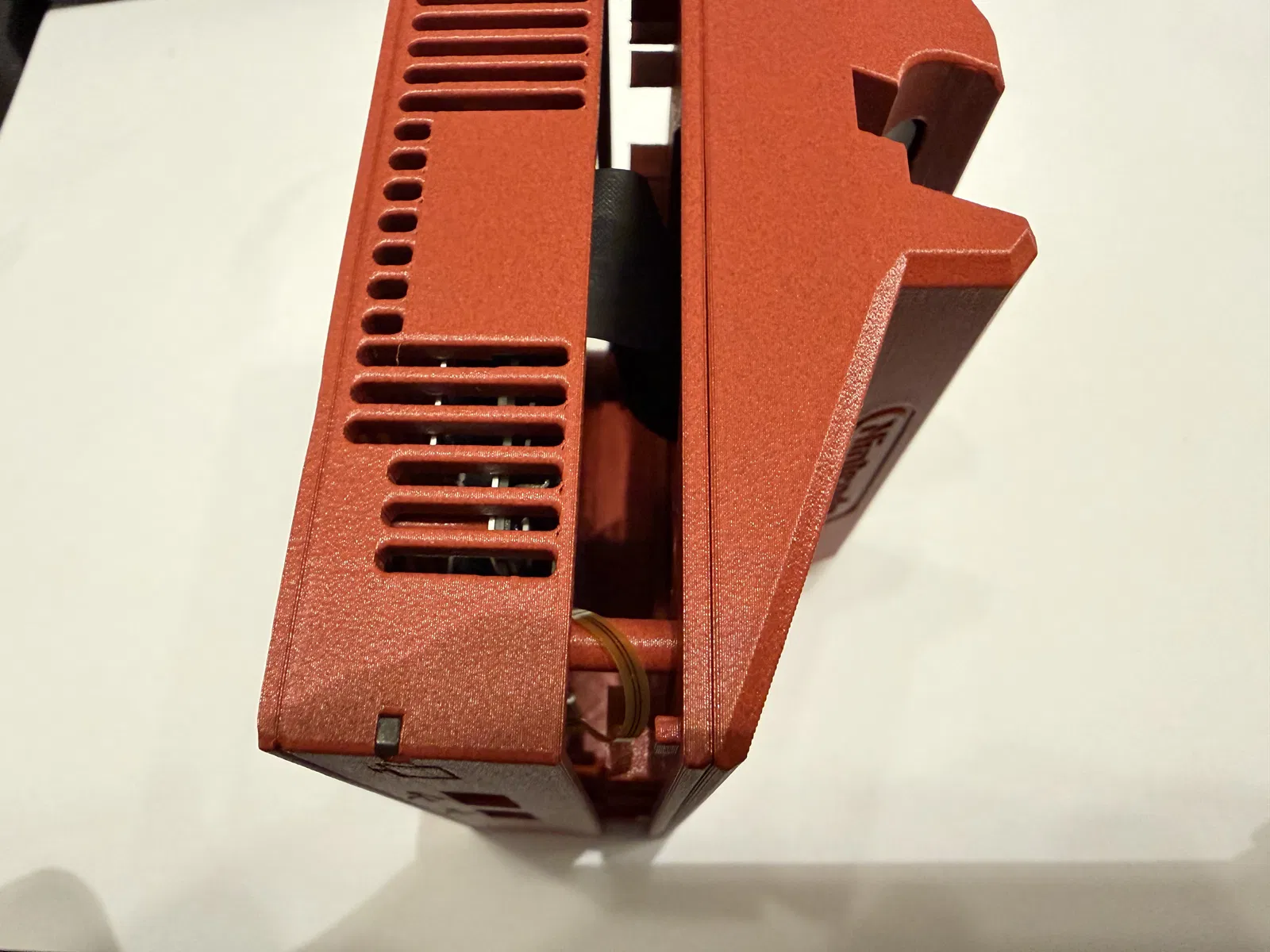

Phần bottom và middle được bắt bằng các ốc Y-point ngắn hơn.
-

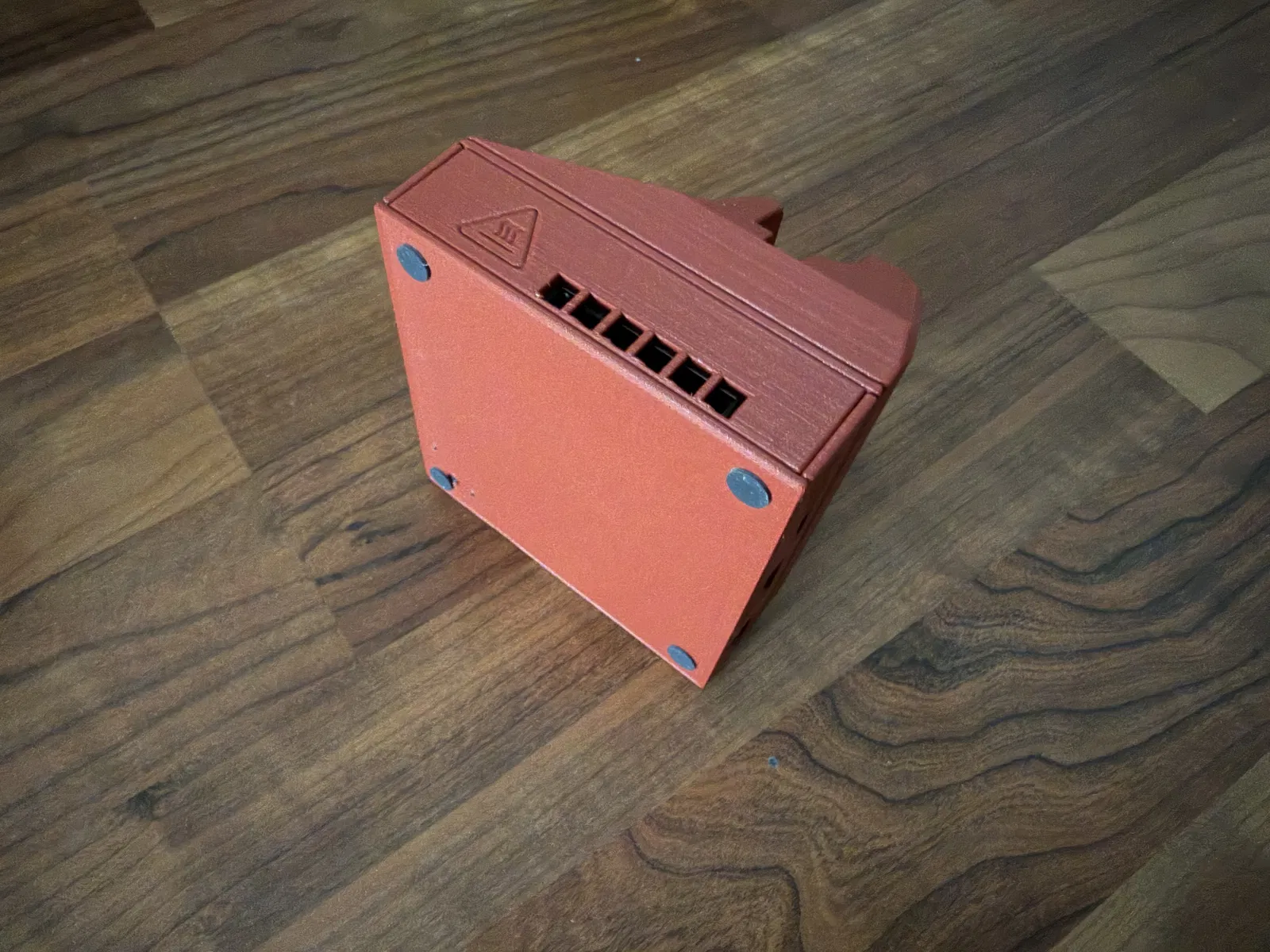

Mình dùng lại 4 miếng chân cao su (rubber feet) của dock zin dán ở mặt dưới.
Tất cả logo và thương hiệu thuộc sở hữu của các chủ sở hữu tương ứng.
Logo Nintendo và Switch2 không nằm trong các model. Bạn có thể dễ dàng thêm logo tuỳ thích dạng file svg ngay trong slicer.
