Vỏ cảm biến IR (IR Sensor Housing)

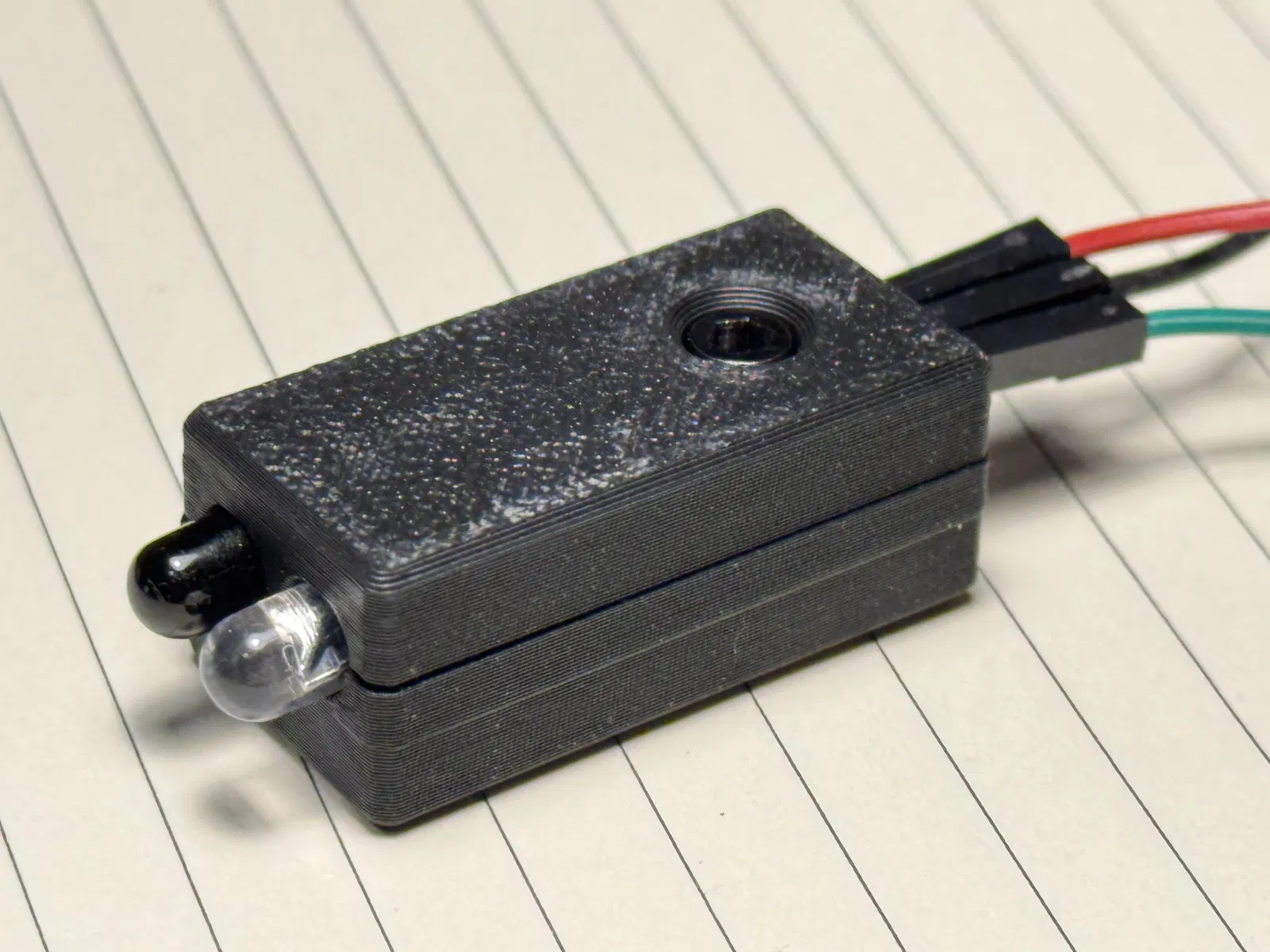

Vỏ (housing) cho cảm biến IR cơ bản dùng trong dự án Arduino/Micropython. Thiết kế phù hợp module MH (Flying Fish) nhưng có thể lệch nhẹ tùy nhà bán. Dùng ốc M3x10, tự tạo ren, in không cần supports.
Mô tả

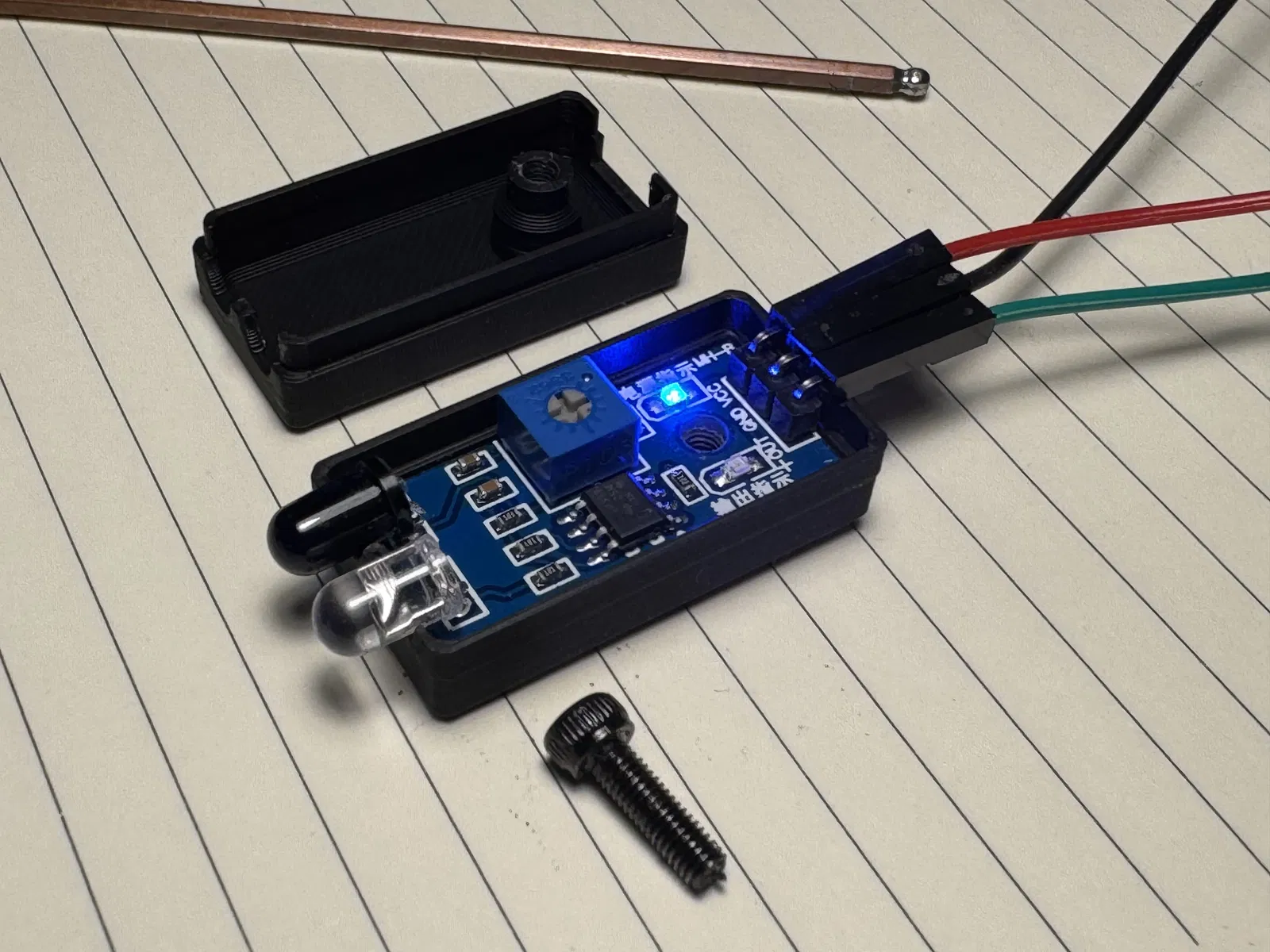

Vỏ housing cơ bản cho một cảm biến IR. Mình mua của mình trên Aliexpress, nhưng một số nhà cung cấp lại có bố cục và kích thước hơi khác nhau. Nó được cho là dòng MH của Flying Fish, nên đáng lẽ khá chuẩn, nhưng nói thiệt thì cũng hên xui, ai biết họ sẽ thay đổi gì nữa?
Mình dùng ốc M3x10 button head cap screw. Bạn có thể dùng ốc dài hơn nếu muốn nó thò xuống phía dưới để bắt/đính vào đồ vật. Ren sẽ tự tạo ren (self tap). Vậy nên có thể vặn thử một con ốc xuyên qua phần dưới trước khi lắp ráp.
Bạn có thể sẽ phải chỉnh/chọt nhẹ mấy cái LED để canh cho thẳng hàng, tùy coi chân linh kiện có bị móp/bẻ cong nhiều không.
Không cần supports, đặt chi tiết nằm trên cạnh đáy đối với phần bottom, và để mặt top hướng lên đối với phần top.
Như mọi khi, nếu bạn có câu hỏi hay muốn yêu cầu chỉnh sửa thiết kế thì cứ nhắn mình nha.
