Nắp diffuser push-fit cho kính thiên văn để tạo flat bằng áo thun

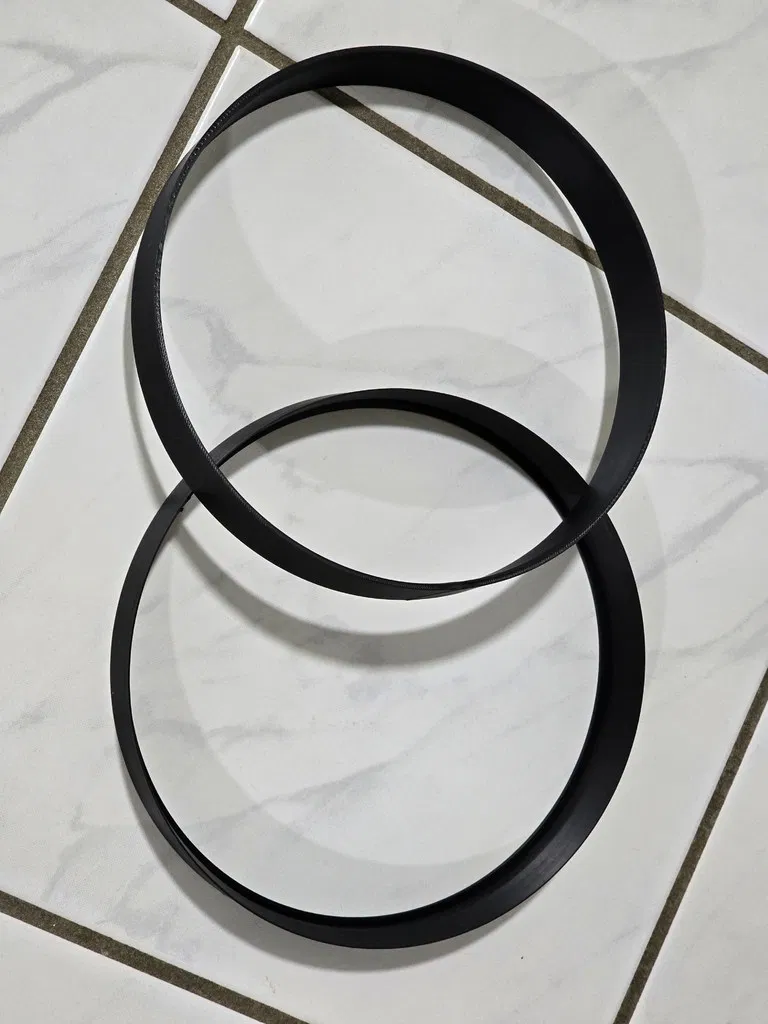

Một bộ tạo tham số (OpenSCAD) sẽ tạo ra một cặp vòng press-fit để làm diffuser từ áo thun trắng, dùng làm flat field generator. Đây là phương án thay thế cho vòng diffuser kiểu twist-lock của mình.

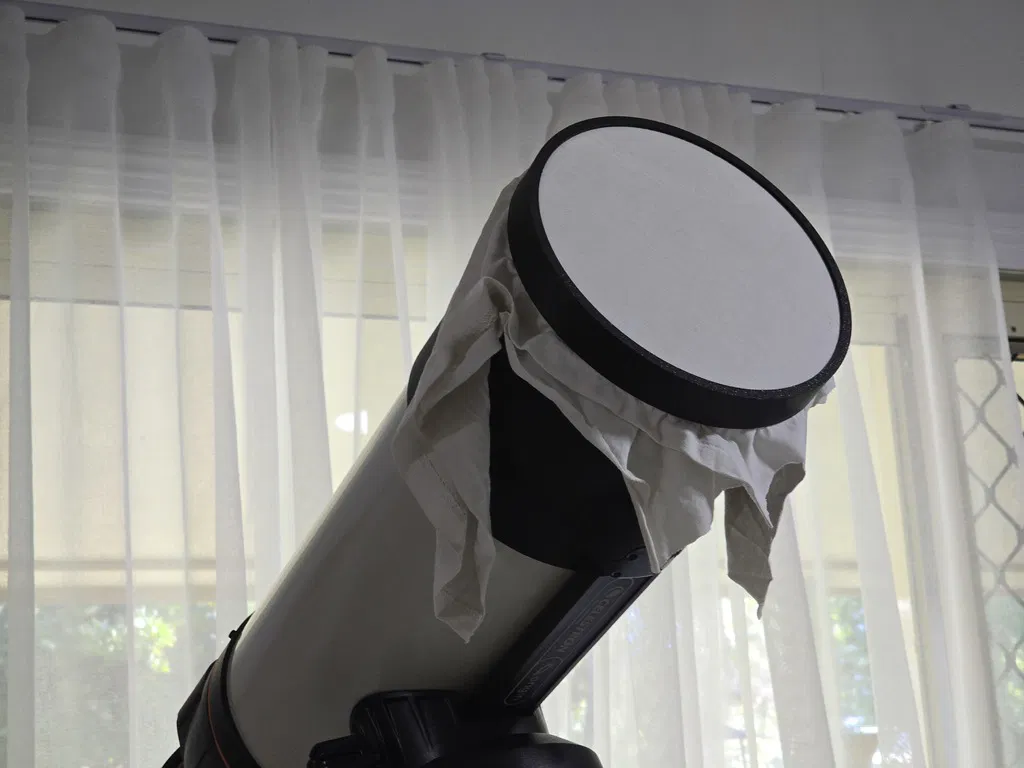

Bản này được canh kích thước để vừa Celestron Origin, nhưng bạn có thể tạo bản vừa các ống kính/ống ngắm khác bằng cách dùng file OpenSCAD.

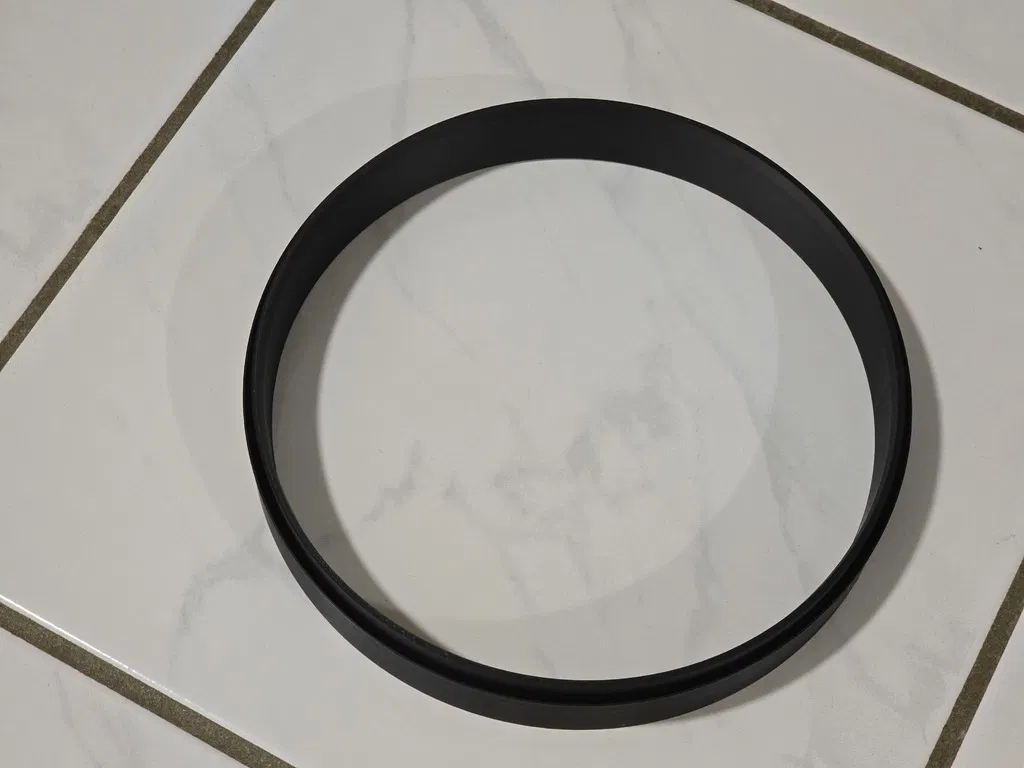

1. Đặt vòng trong lên mặt phẳng, để phần cạnh vát (bevelled edge) quay xuống dưới (cạnh vát giúp canh vị trí khi gắn vào dew shield)

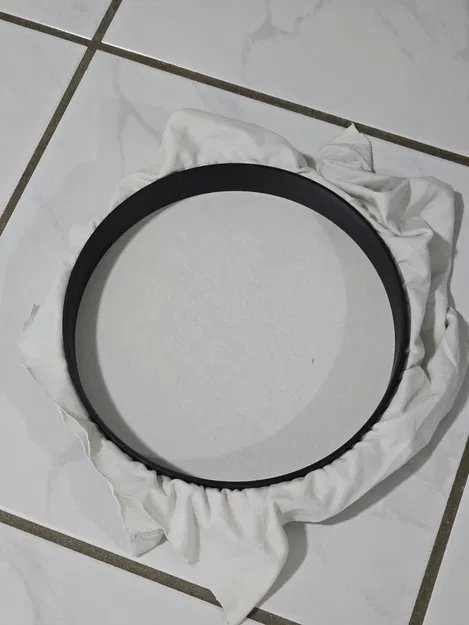

2. Trải áo thun phủ lên vòng

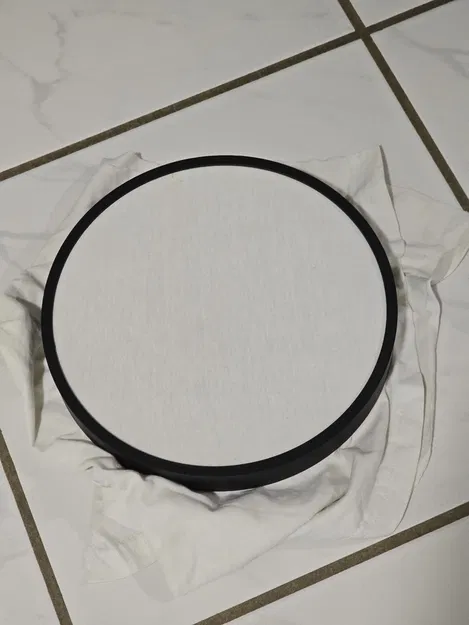

3. Ép lắp (press-fit) vòng ngoài chụp lên áo thun và vòng dưới. Nhớ để phần vai (shoulder) của vòng hướng lên trên

4. Kéo áo thun cho căng

Mình lắp được 2 lớp cho trường hợp của mình, nhưng áo thun khá mỏng.

Giảm tolerance để dùng với miếng cắt từ giấy can (tracing paper) hoặc draughting film (cho trường phẳng đều, trung tính). Dùng vòng trong để vẽ một vòng tròn, cắt ra rồi đặt lên phần vai của vòng ngoài. Kẹp (sandwich) lại bằng vòng trong.

Mình cũng có bản twist-lock phù hợp hơn cho tracing paper tại

và một filter tray cho Celestron Origin tại
