Ngàm gắn Beacon Rev H cho Xol Carriage & X Endstop Voron LDO Gantry

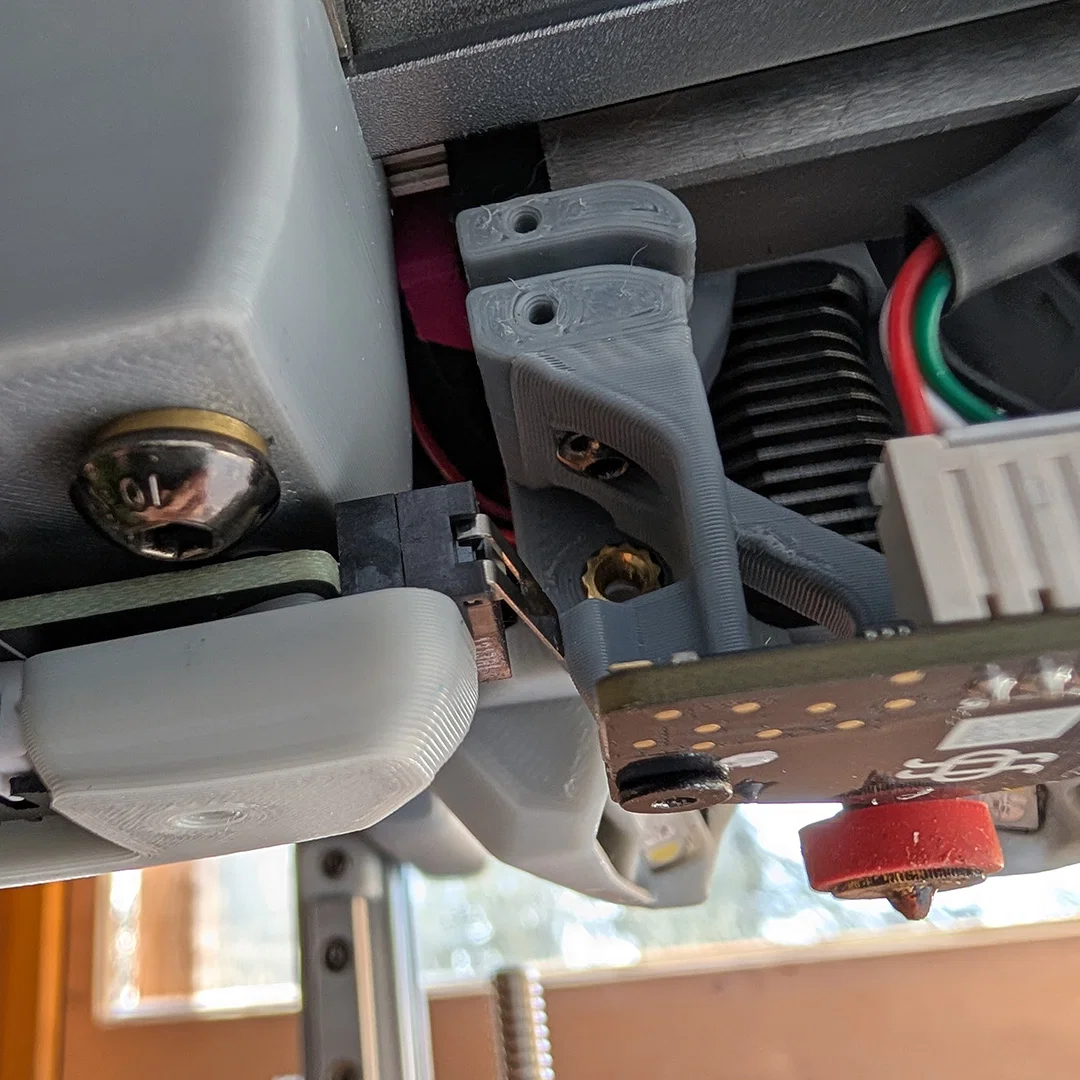

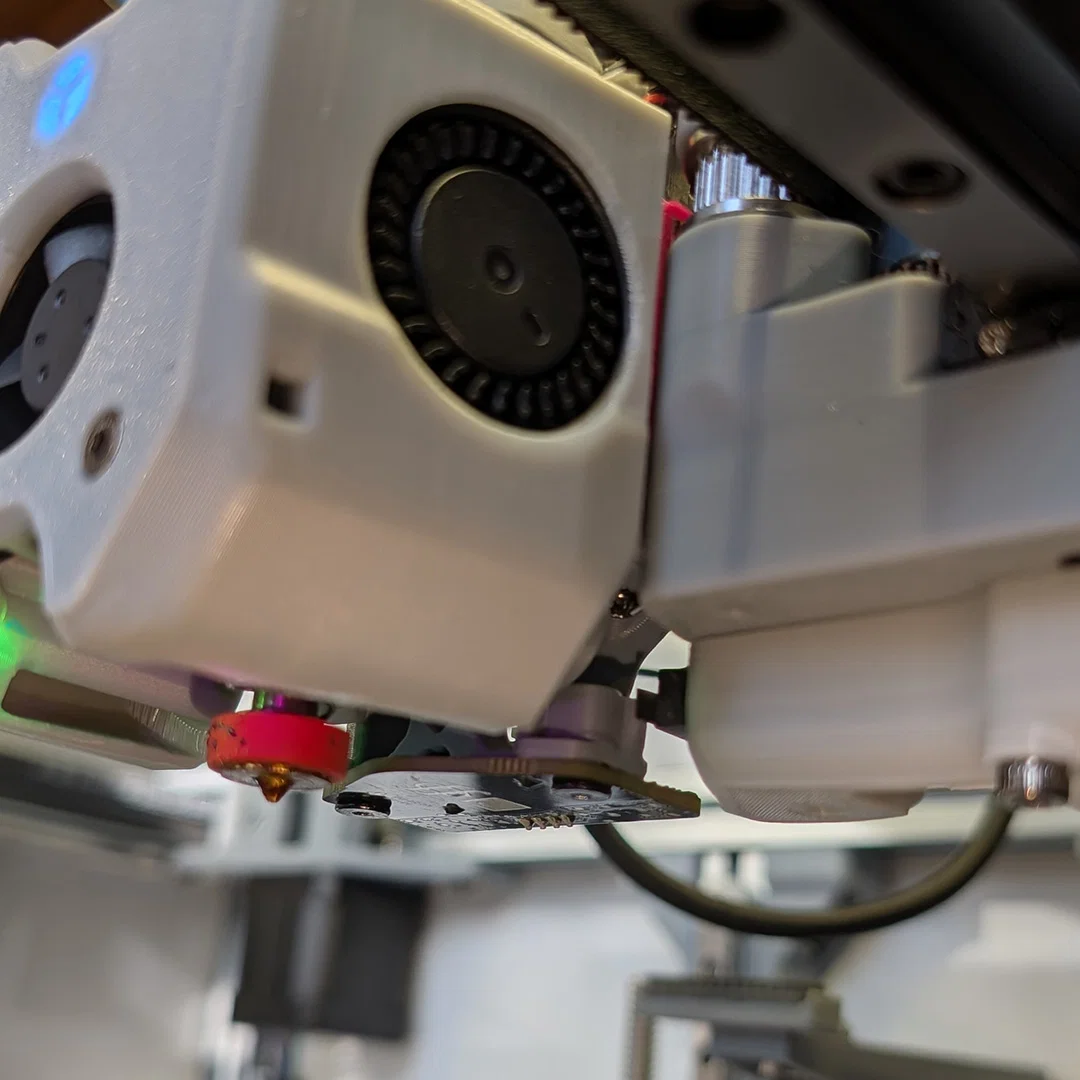

Mình đang tính nâng cấp con Voron LDO Rev D Trident của mình lên A4T toolhead, Xol carriage và Beacon probe. Mình không muốn chạy sensorless cho trục X/Y vì tới giờ mấy cái switch vẫn rất ổn định, nhưng rồi phát hiện nhanh là toolhead/carriage mới không có “đụng” để kích được công tắc X-endstop gắn trên gantry. Mình có dán tạm một miếng nhựa bằng keo 502 vào vị trí mount có sẵn trong bộ STL của Xol carriage probe để test, rồi sau đó thêm một chi tiết đơn giản vào STL bằng Windows 3D Builder (chỉnh nhẹ tới mức khỏi cần mở Fusion luôn — giải pháp này không được gọi là đẹp hay tối ưu).

Đây là một use case khá đặc thù, nhưng hy vọng ít nhất cũng giúp được ai đó.

Nên lắp thử (dry fit) và chạy thử thủ công (manual dry run) trước khi đem dùng thật. Tự chịu rủi ro khi sử dụng.

Mình chỉ test với A4T toolhead. Chỉ test trên Trident Rev D nhưng mình nghĩ Voron 2.4 có thể dùng cùng kiểu gantry endstop setup? Mình không nghĩ các đời Beacon cũ hơn hoặc Cartographer dùng cùng khoảng cách lỗ như Beacon Rev H, nhưng phần này bạn tự cân nhắc.

BOM dùng mặc định cho probe mount: 2 con M3x6 BHCS để bắt probe mount vào carriage (cần ball head driver), và 2 heatset lắp vào phía dưới của probe mount.
