Cảm biến hết filament HGX-Lite (HGX-Lite Filament runout sensor)

Cảm biến hết filament cho HGX-Lite

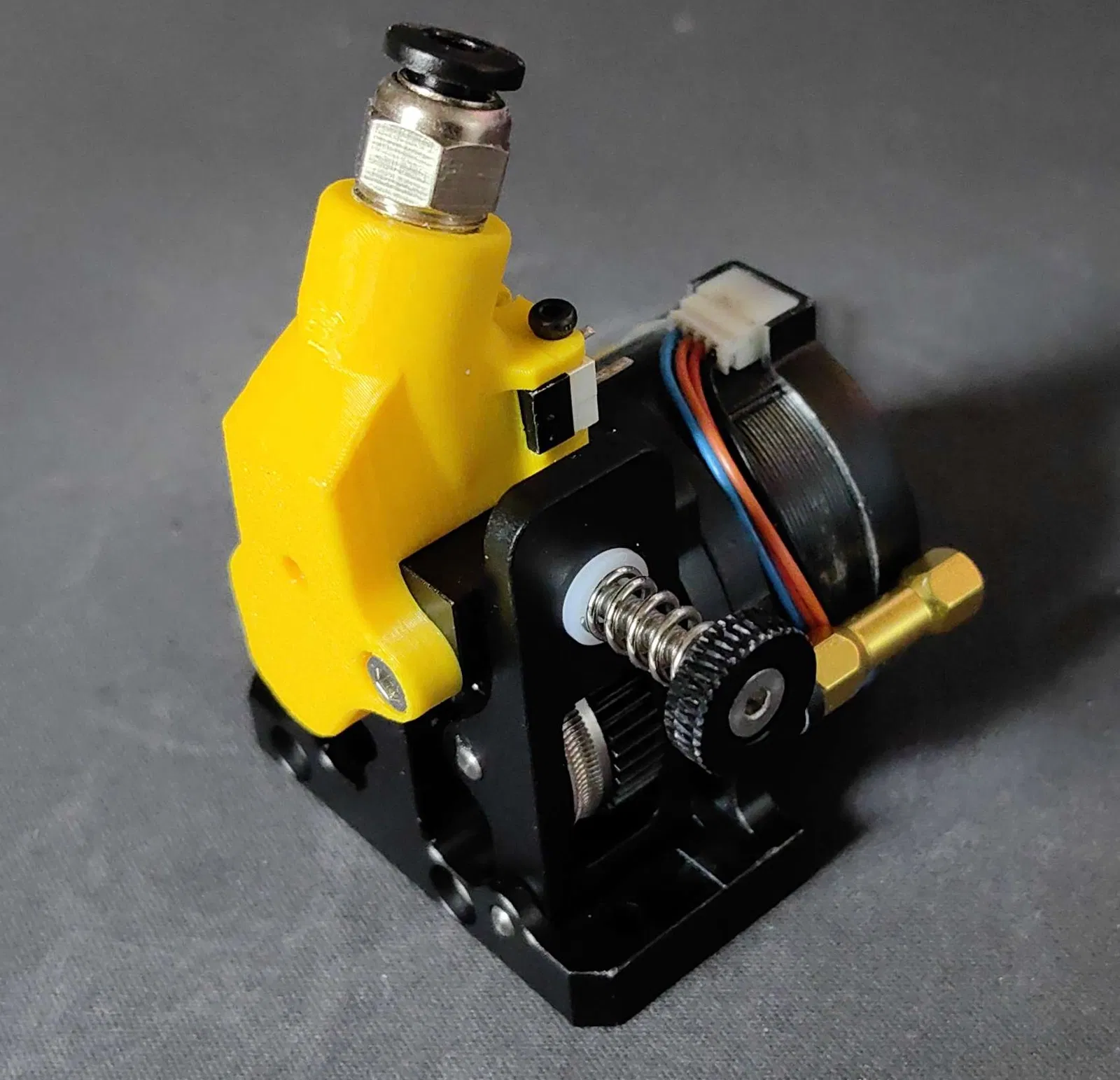

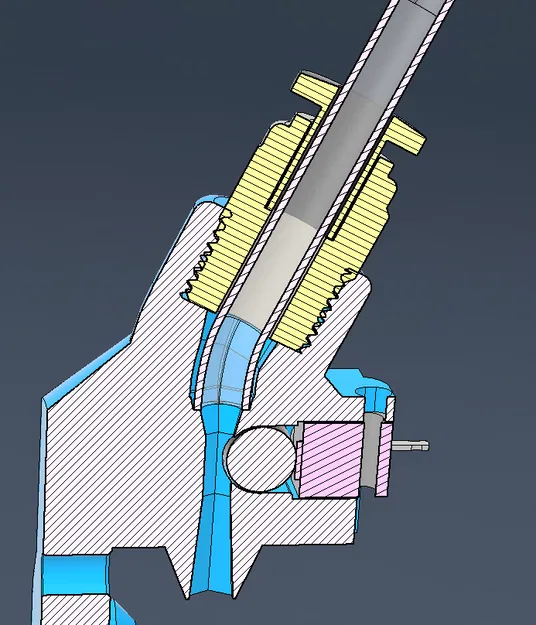

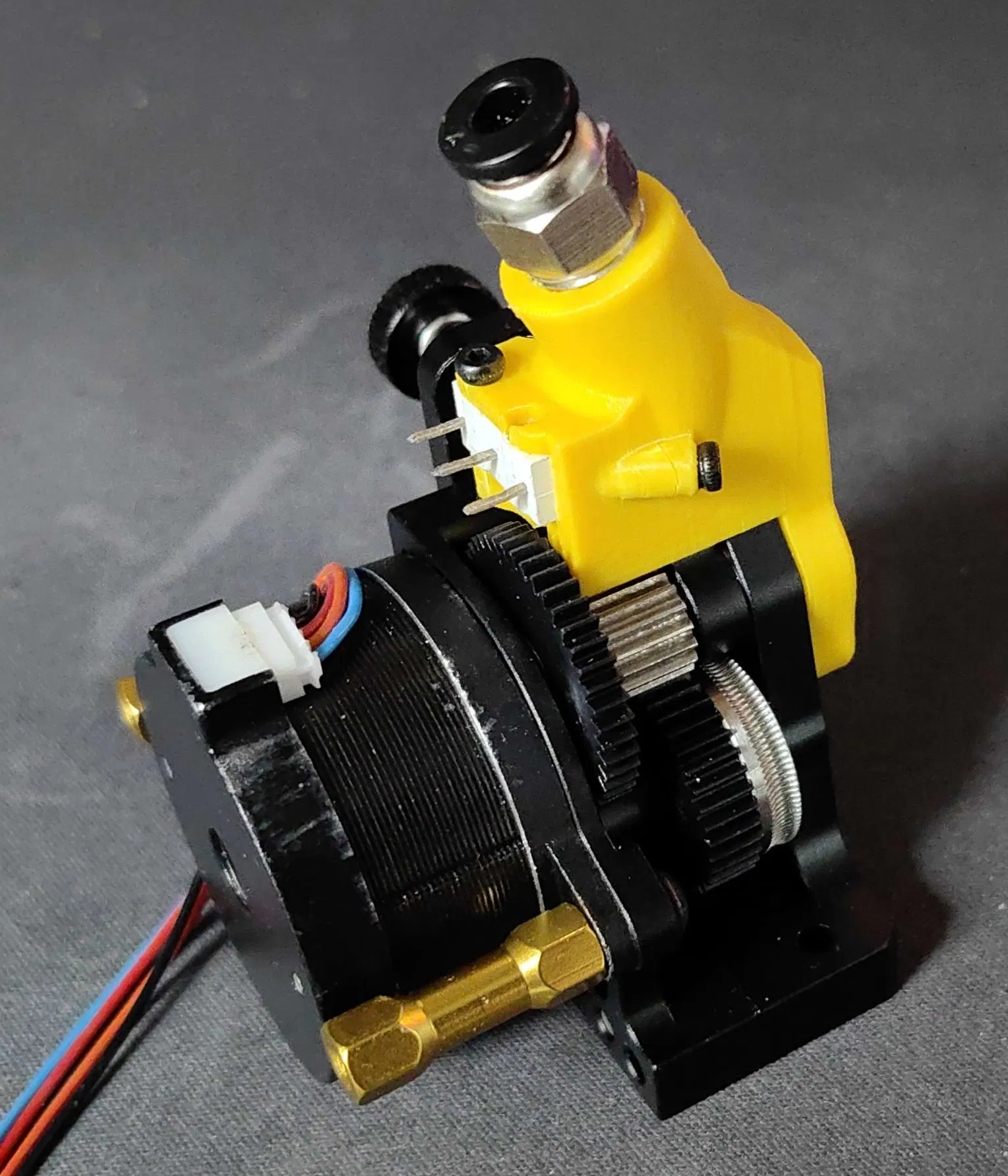

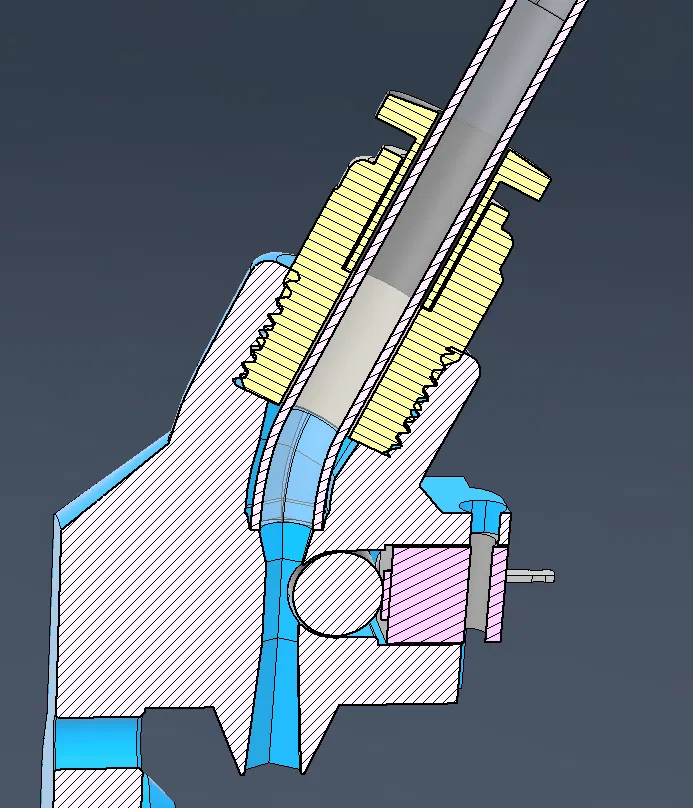

Đo trong CAD thì khoảng cách từ điểm kích hoạt tới lúc bánh răng extruder không còn kẹp được nữa là tầm 23mm. Vậy nên 20mm sẽ là “delay distance” hoặc “extrude after runout” an toàn cho cái này.

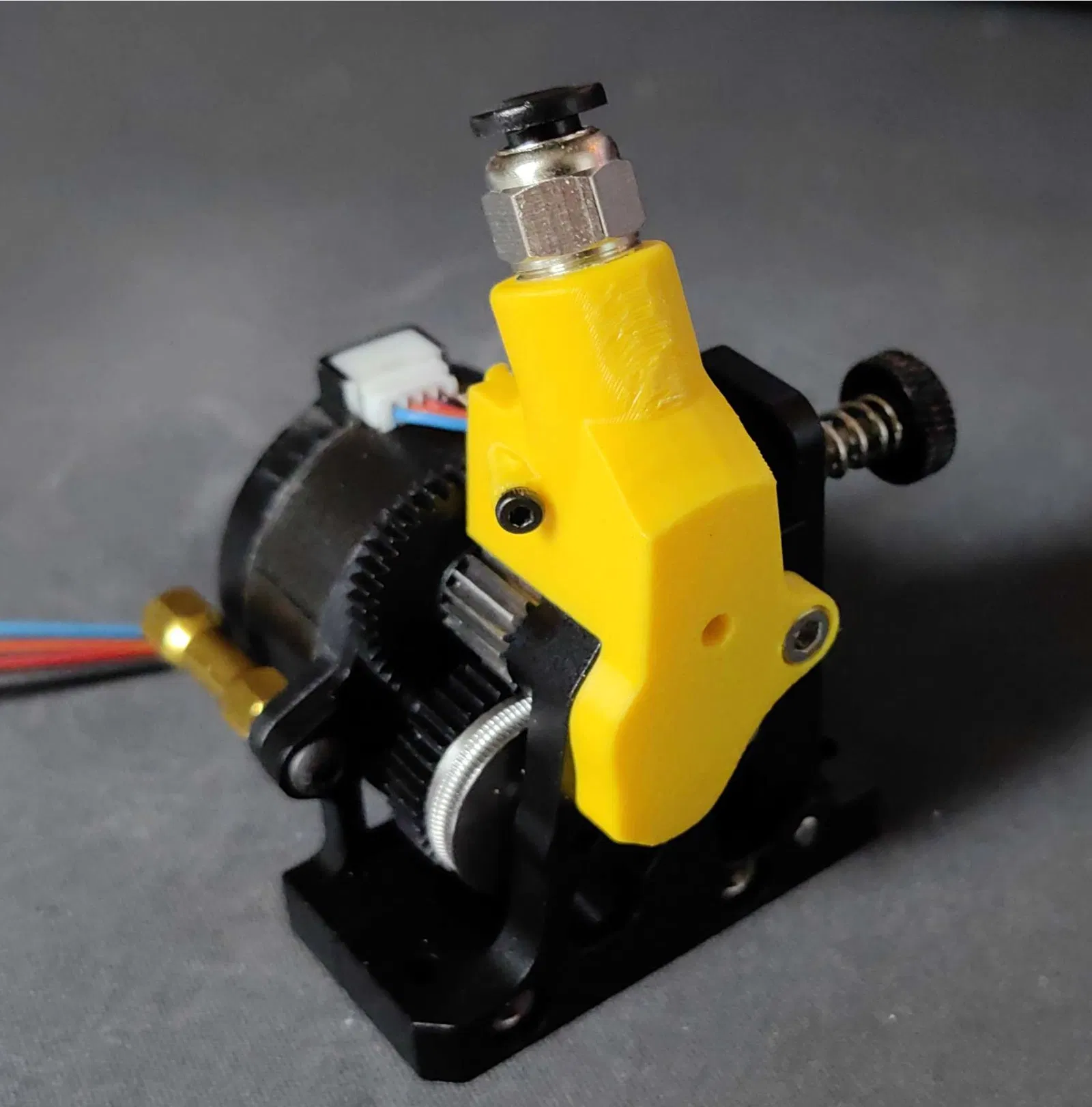

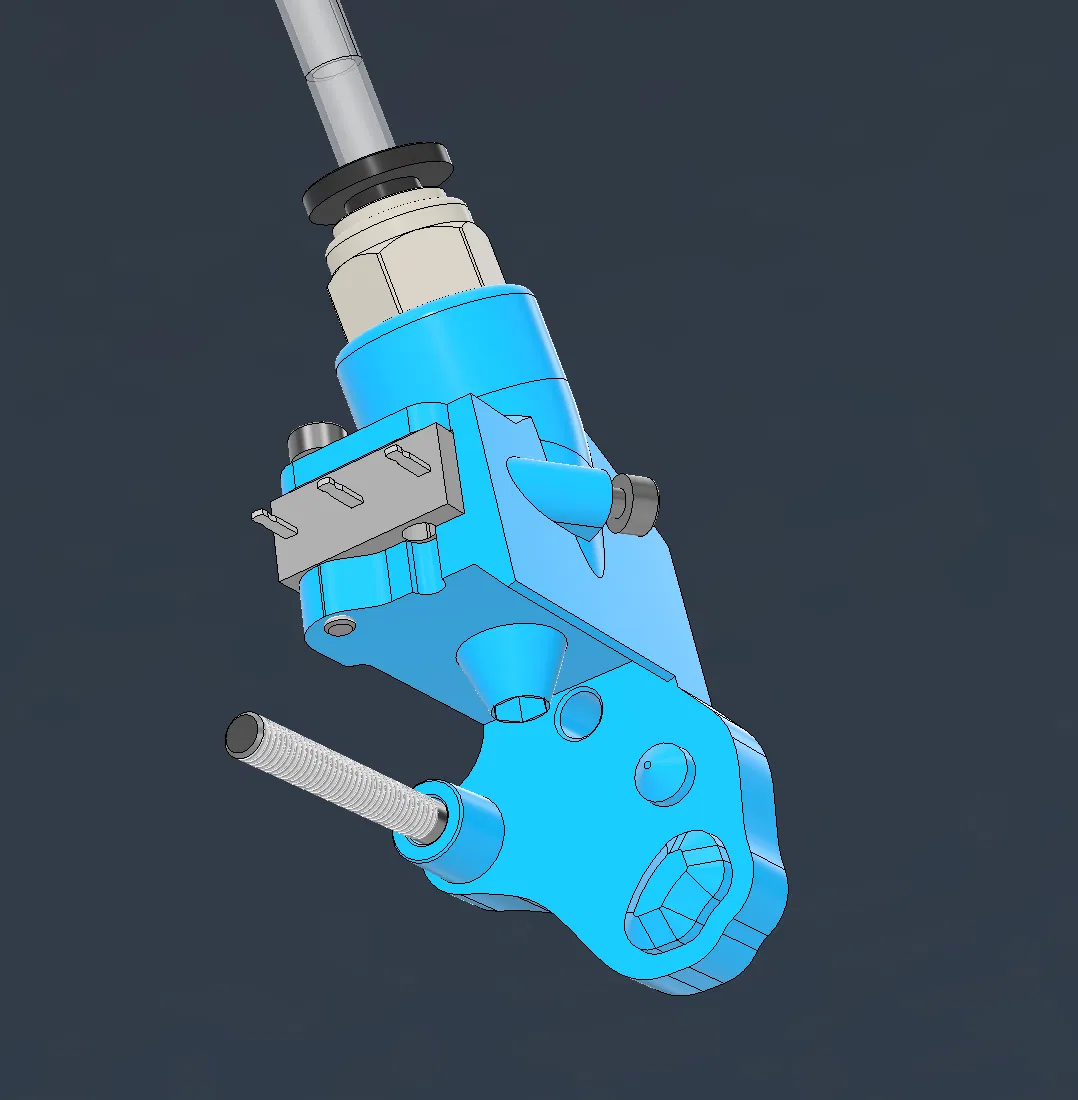

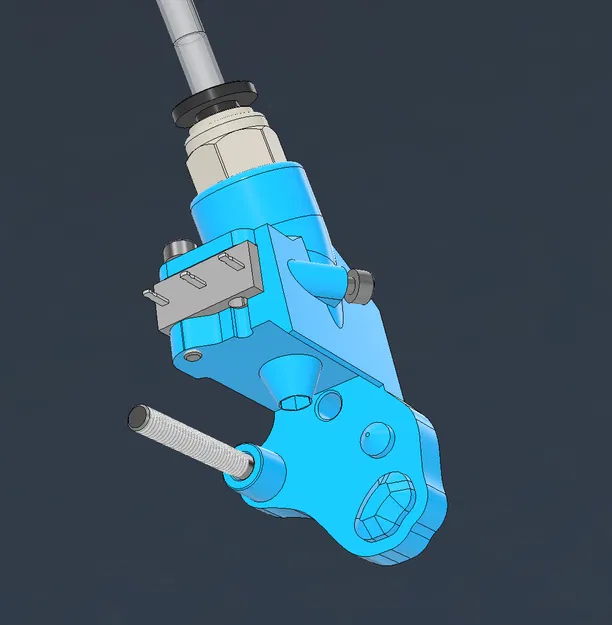

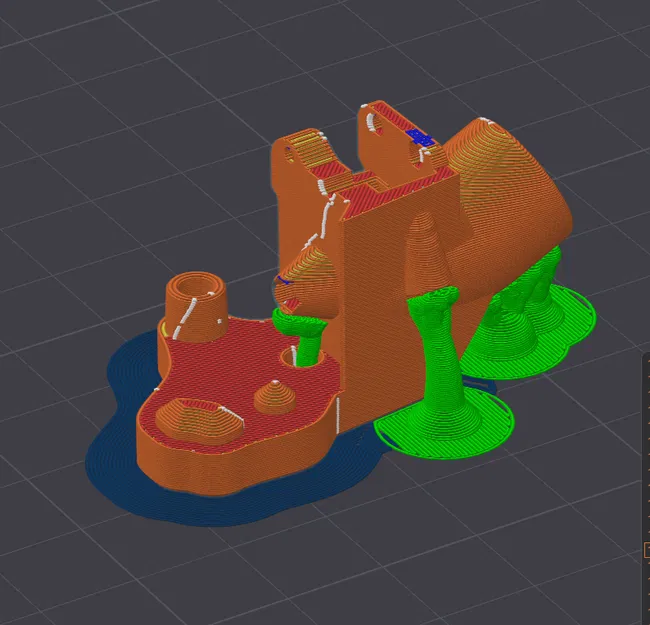

lắp ráp:
- nhớ làm sạch lỗ pin
- lắp pin vào
- gắn microswitch
- vặn đầu nối vào, thêm một đoạn ống PTFE dư, luồn filament vào để kiểm tra độ khớp
- bẩy nhẹ microswitch tới khi nghe tiếng click nhả, rồi thả bớt lực cho tới khi nghe click gài lại
- giờ vặn hết con ốc chỉnh để cố định microswitch đúng ngay vị trí đó
- khi thấy lực cản filament và điểm kích switch ổn rồi, siết chặt hẳn con M2 giữ switch
- (nhìn từ phía trước) nhét cảm biến vào lỗ (đã tháo ốc) với chút lực, xoay ngược chiều kim đồng hồ tới khi nó click vào
- vặn con ốc M3 dài 25mm để hoàn tất việc cố định.

phần cứng cần có:
- M3 x 25mm SHCS
- M2 x 8mm (hoặc dài hơn) SHCS (để chỉnh microswitch)
- M2 x 10mm SHCS (để bắt microswitch)
- pin M5 x 8mm
- microswitch loại phổ thông
- đầu nối hơi PC4 M10 (passthrough)
- (tuỳ chọn) ốc M2.5 để bắt thêm phía trước.
