Vỏ (Enclosure) cho Home Assistant Voice Preview Edition

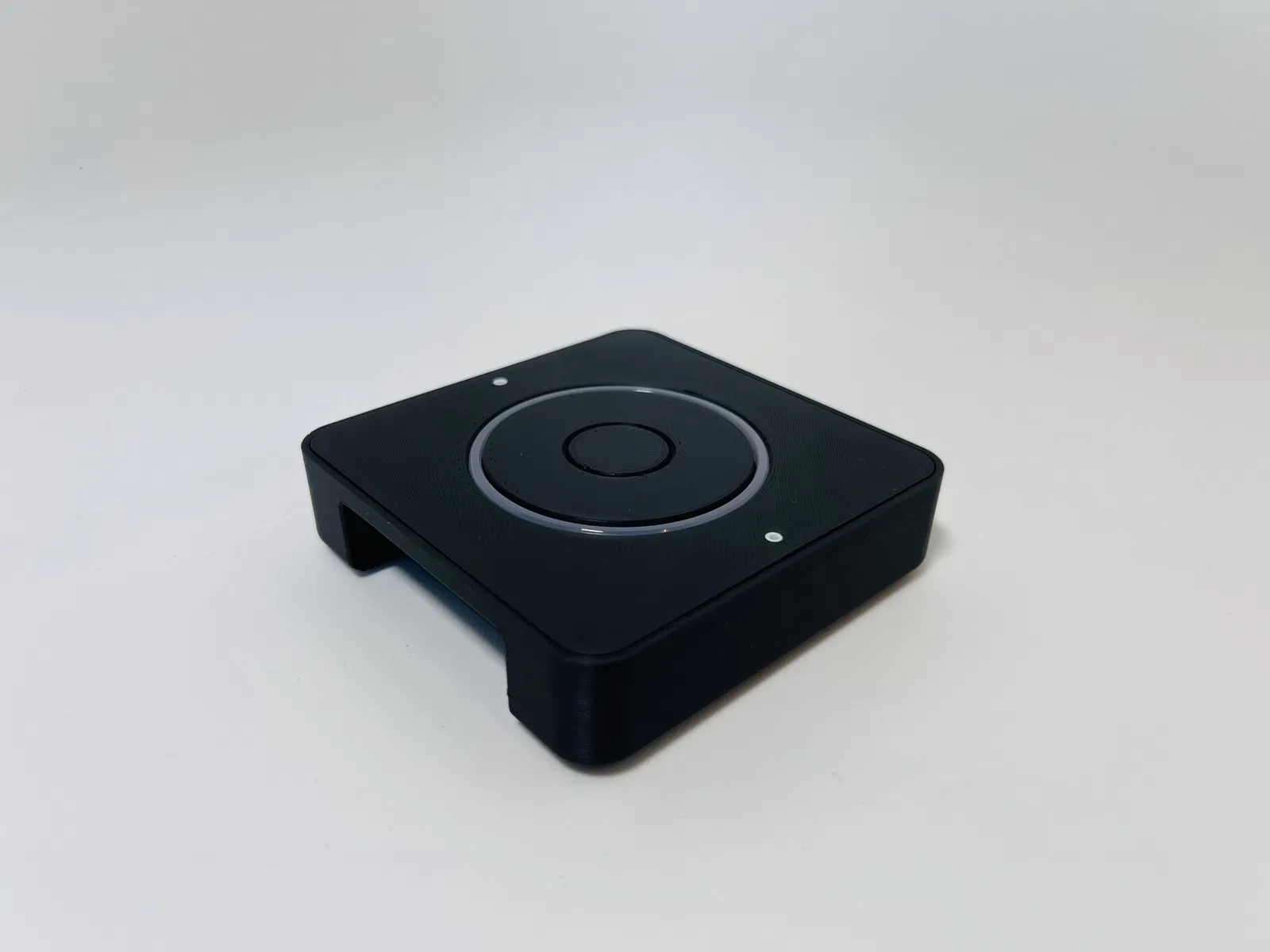

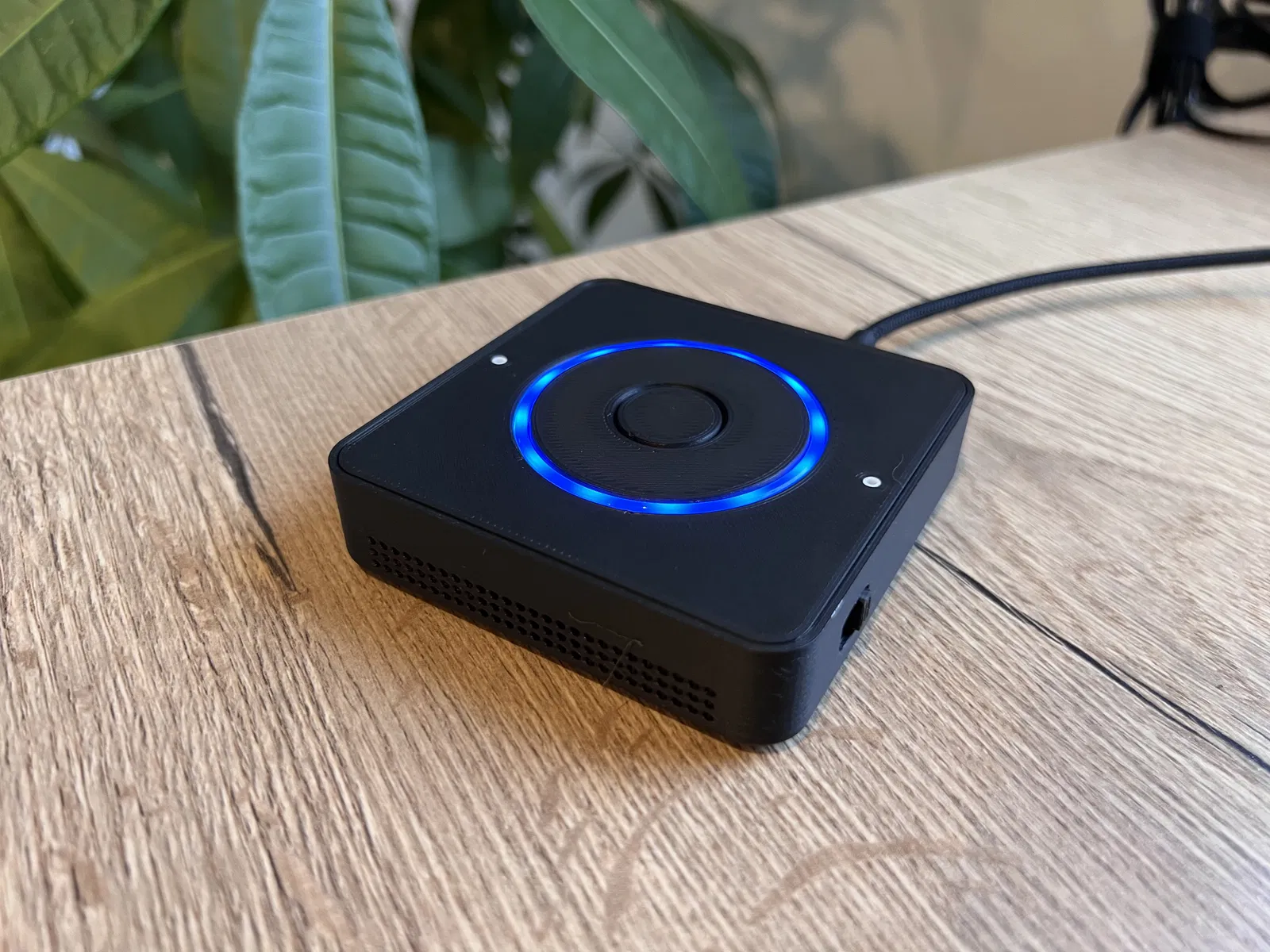

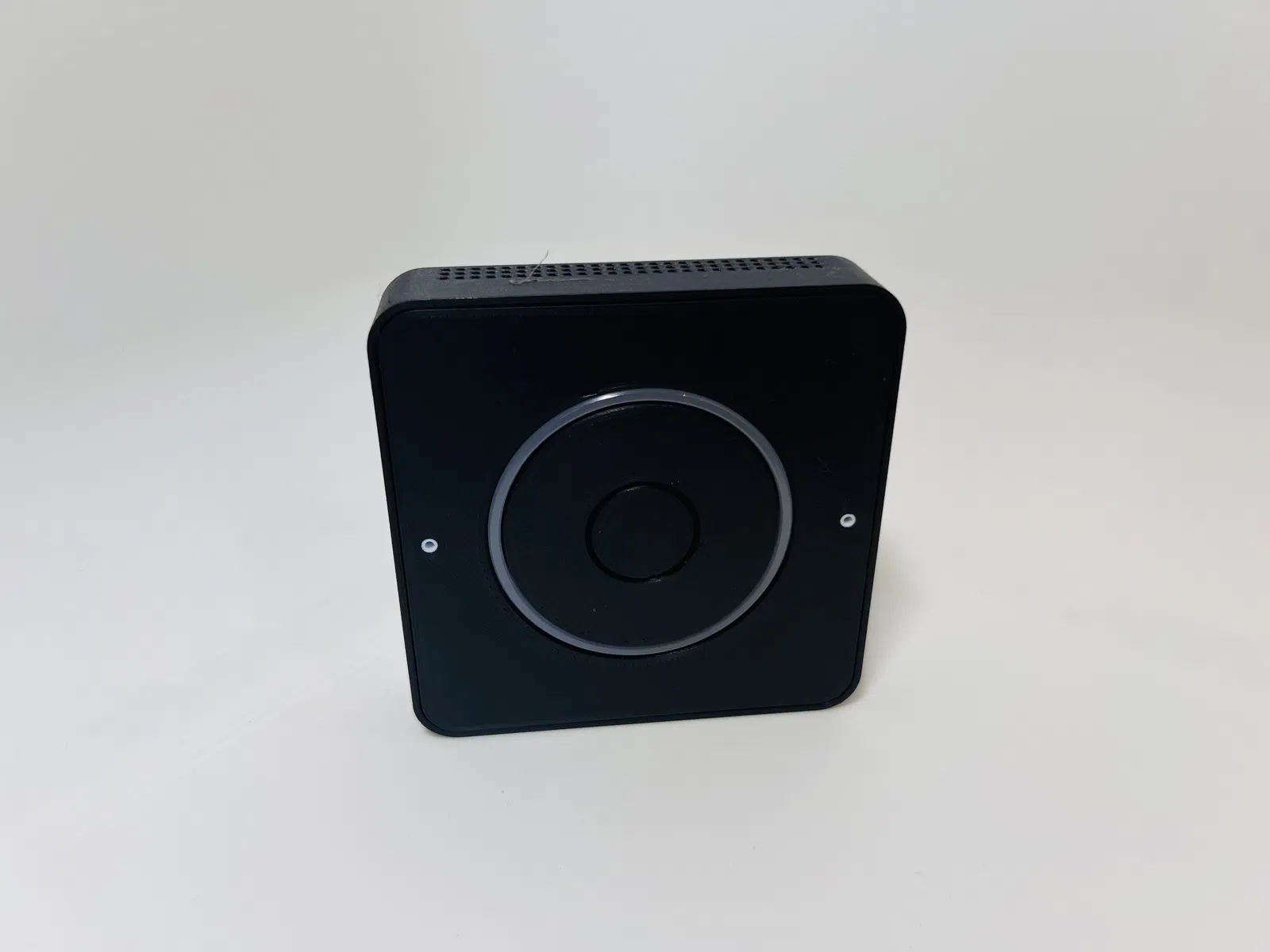

Mẫu này là vỏ (enclosure) nguyên bản cho Home Assistant Voice Preview Edition, được tối ưu để in 3D.

Thiết kế dựa trên các chi tiết nhựa ép phun (injection-molded) chính thức, nhưng có điều chỉnh để hạn chế phải dùng nhiều support:

• Đã bỏ logo Home Assistant ở phần vỏ đáy
• Dùng ren vít in 3D thay cho threaded inserts ở phần vỏ trên
• Wheel phẳng
• Nút (button) phẳng

Trước khi in, bạn nên đọc hướng dẫn tháo/lắp lại trên trang tài liệu Home Assistant để tránh làm gãy các bộ phận của thiết bị:

• Hướng dẫn tháo vỏ (Disassembling the enclosure guide)
• Hướng dẫn lắp lại vỏ (Reassembling the enclosure guide)

Bạn cũng sẽ cần lấy một số bộ phận từ thiết bị gốc:

• PCB
• Loa (speaker)
• Tất cả ốc/vít (screws)
• Miếng đệm cao su cho vỏ đáy (rubber pads)
• Phần cao su cho nút bấm (rubber lug)

Bạn có nhiều cách để tuỳ biến thiết bị, với độ khó khác nhau:

• Dễ: chỉ thay phần vỏ trên. Bạn sẽ không cần tháo PCB.
• Trung bình: thay vỏ trên, vỏ dưới và nút bấm.
• Khó: thay toàn bộ các phần nhựa. Bạn sẽ cần tháo rời hoàn toàn thiết bị và gỡ (unclip) wheel khỏi PCB.

Dưới đây là các thông số in khuyến nghị cho từng chi tiết:

• Top wheel: layer height 0.12mm, không support
• Top button: layer height 0.12mm, không support

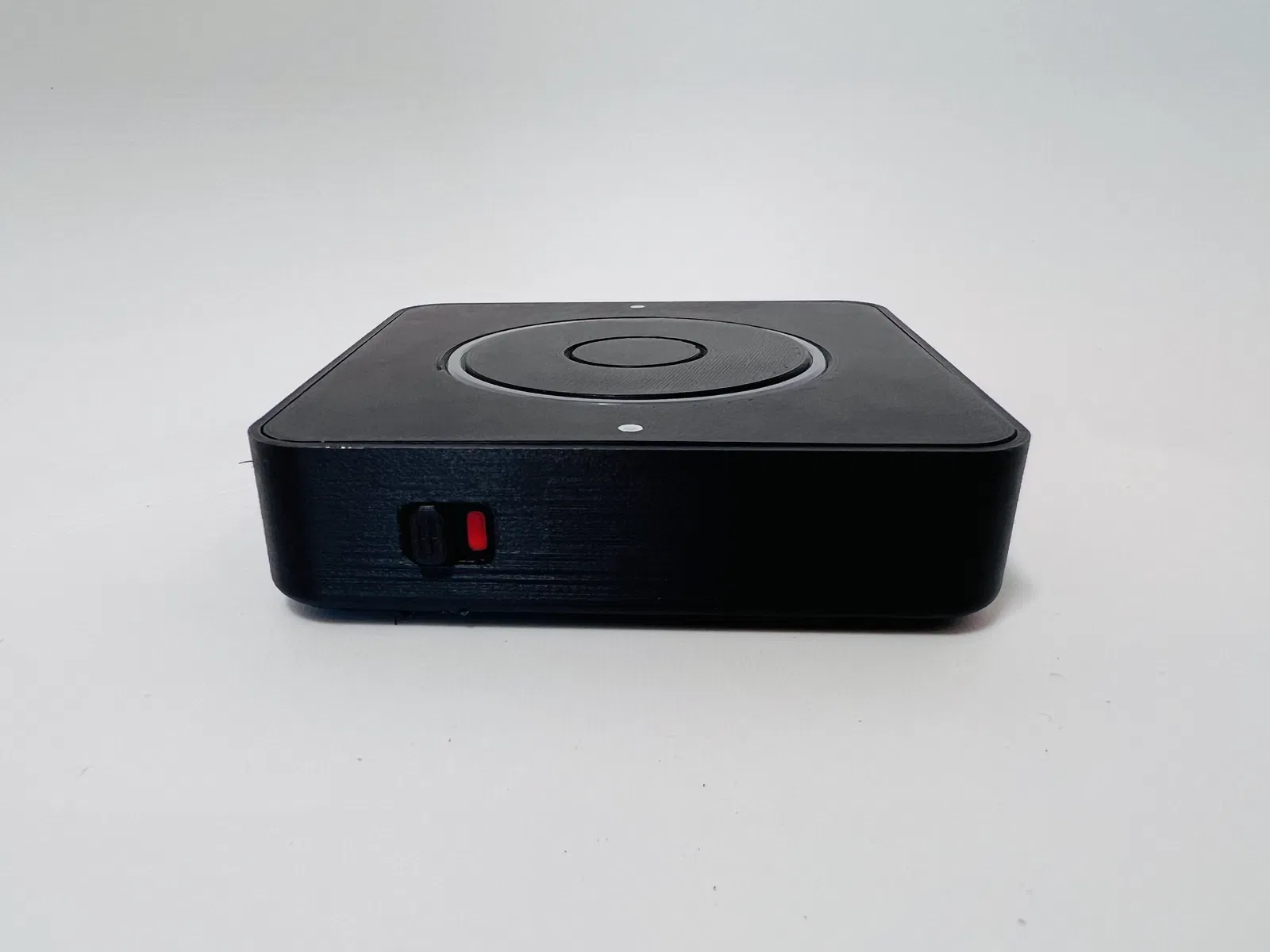

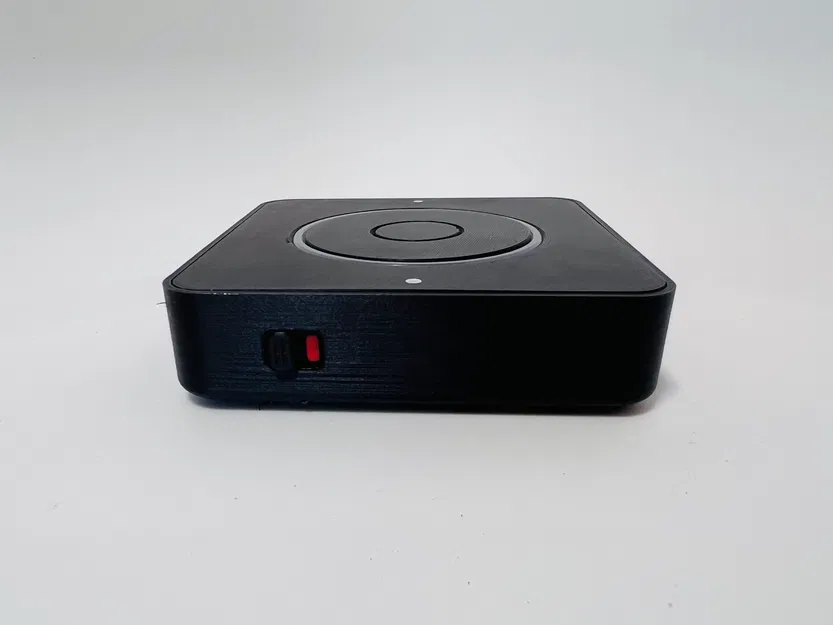

• Mic switch: layer height 0.12mm, không support
• Bottom enclosure: layout height 0.20mm, bật support
• Top enclosure: layout height 0.20mm, không support
