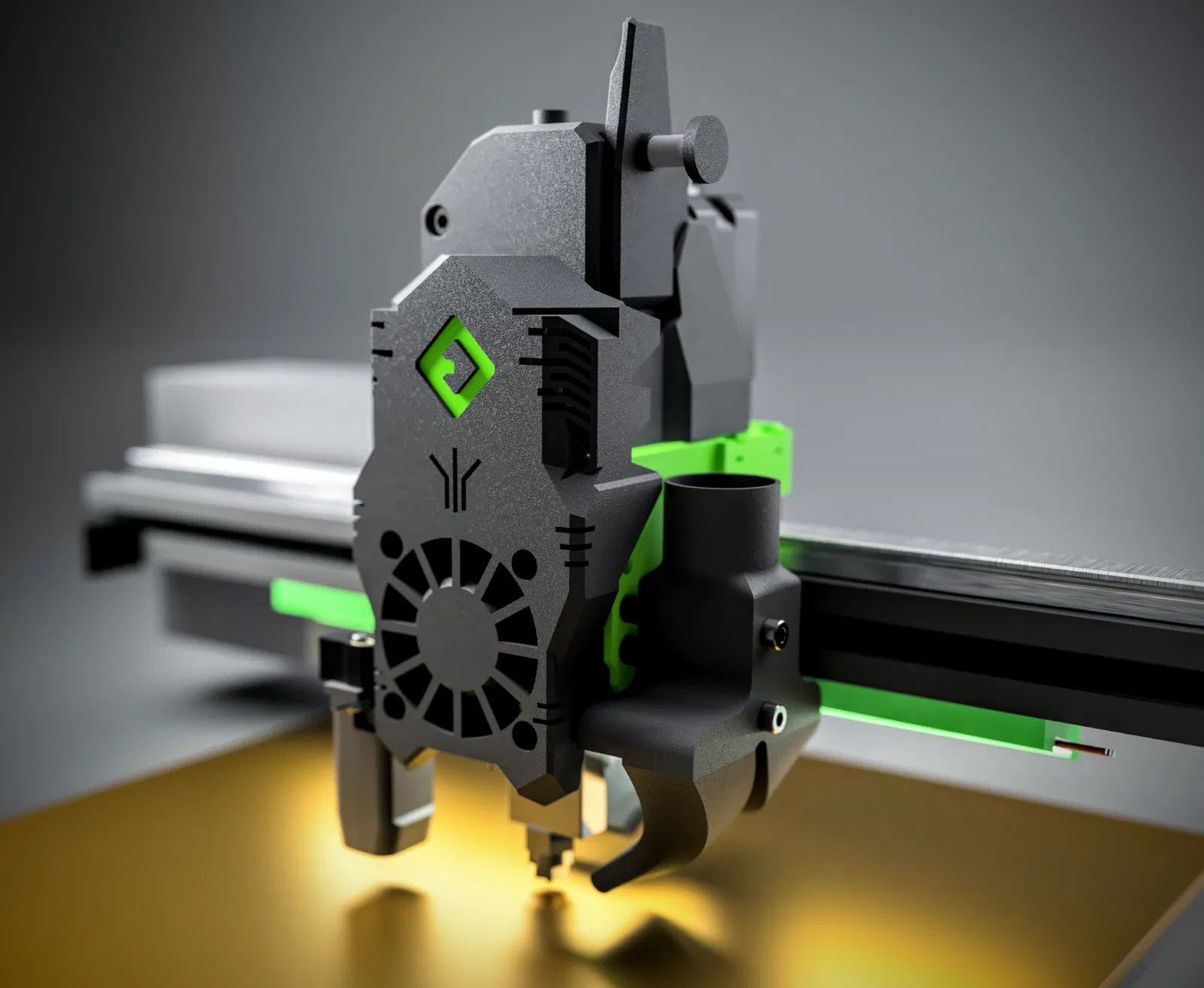

EVA 3 Toolhead cho Ender 3 V3 KE/SE (MGN12H Linear Rail Mod)

YÊU CẦU MỨC ĐỘ HIỂU BIẾT VÀ KỸ NĂNG ĐIỆN TỬ Ở TẦM VỪA, VÀ CÓ THỂ CẦN NẮM RÕ VIỆC CÀI ĐẶT/CẤU HÌNH KLIPPER FIRMWARE NẾU BẠN THAY CONTROL MCU.

SPEED BENCHY:

LƯU Ý: Dự án này được thiết kế với mục tiêu rebuild toàn bộ và tháo bỏ hoàn toàn electronics của Creality. Bạn nhớ là sẽ phải lên kế hoạch cho phần đi dây và set-up của riêng mình. Mình đã “mổ bụng” phần đế của con SE và thay bằng Octopus V1.1 MCU và Raspberry Pi chạy Klipper. Dual Y Axis Motor và linear rails. Giờ nó chạy 50K Accel và Benchy 5 phút :D

Chắc mình sẽ cập nhật phiên bản mới sau, nhưng hiện tại đây là một nền EVA 3 Toolhead Platform hoạt động đầy đủ, tương thích hoàn toàn với Ender 3 V3 KE và SE, với điều kiện bạn đã lắp MGN12H Linear Rail.

LƯU Ý: Với bản SE, hãy lắp MGN12H Linear Rail 300mm và carriage, dùng M3 T-Nuts cho nhôm định hình 1515 Aluminium Extrusion Profile. Bạn có thể thêm washer làm spacer để chừa khoảng hở cho phần nhựa hơi nhô lên trên X-Rail profile, hoặc gọt bớt phần nhựa đó. Canh thử vài lần (trial and error) là sẽ ra fit và alignment chuẩn.

CÓ KÈM STEP FILE ĐỂ CUSTOM. Motor Block và Rail đã được đặt đúng vị trí trong không gian 3D theo đúng Ender 3 V3 SE/KE để bạn tham chiếu khoảng hở (clearance).

Lưu ý thêm: fan duct và adapter CR-touch đã được redesign để đúng chiều cao theo hot-end Phaetus Dragon UHF mà mình đang dùng.

Required Hardware:

• Như đã nói ở trên, cần mod MGN12H cho X-Rail.
• Tất cả heat-set inserts là M3X4mm
• Nhiều loại ốc M3 với các chiều dài khác nhau

Required Modifications:

• Như đã đề cập, bạn cần lên kế hoạch dự án: bạn sẽ tái sử dụng electronics của Creality hay không. Nếu tái sử dụng, bạn sẽ phải tuốt/bóc lại ribbon cable và lần dây về MCU Board để xác định pinouts. Hoặc như mình làm: rebuild toàn bộ electronics với kiểu Octopus V1.1 hoặc control board tương tự. Bạn sẽ cần kiến thức điện tử khá sâu để tự xác định pinouts, đi dây và cấu hình firmware.

Included Files:

Thay vì sắp sẵn các part theo layout trên print bed, mình chỉ để STEP file và Fusion 360 Archive file (có đầy đủ hardware) để bạn dùng làm tham chiếu hoặc chỉnh sửa chỗ cần. Bạn có thể bỏ chọn (deselect) phần hardware rồi export, sau đó tách file trong slicer theo nhu cầu.

EVA 3 Compatibility:

• Tất cả EVA 3 Hot-end adapters (dù là remix hay từ EVA Official) vẫn được hỗ trợ đầy đủ và thay qua lại được
• Tất cả ngàm/gá probe cho EVA 3 vẫn tương thích. Tuy vậy mình có kèm một bản đã chỉnh cho CR-Touch.
• Tất cả EVA 3 Extruder mounts đều dùng được. Vui lòng đảm bảo bạn dùng 25mm pancake motor cho extruder để không bị cấn gantry.
• Tất cả EVA 3 Shrouds đều tương thích.

Broken EVA 3 Compatibility:

Trong một số trường hợp, một vài part (ví dụ part cooling duct) đã được redesign để đảm bảo khoảng hở phía sau. Giờ nó chuyển sang gắn hông (side mounted). Trong project này, duct dành cho ống 22mm CPAP Hose, nhưng bạn hoàn toàn có thể tự chỉnh/sáng tác lại cho kiểu 50X15 blowers.

• Part cooling duct: redesign để đặt ở bên hông. EVA 3 bottoms sẽ không fit trên Ender 3 V3 SE/KE. Tuy nhiên các lỗ bắt vẫn còn đó; nếu ai dùng bộ này cho máy khác có clearance tốt thì EVA 3 bottoms vẫn có thể dùng.

Additional notes:

Duct và ngàm CR-Touch được thiết kế xoay quanh hot-end của mình (Phaetus Dragon UHF). Nếu bạn dùng hot-end và adapter khác, bạn nhớ là sẽ phải chỉnh hoặc redesign lại để nó fit và đúng chiều cao.

Có kèm một ngàm gắn LED Strip (tuỳ chọn), bắt vào mặt dưới X-Rail bằng 3 X M3 T-Nuts.

Dự án này không hề nhẹ đô, chúc vui vẻ nghịch đồ nhé!
