Remix giá đỡ print sheet nghiêng Core One (parametric)
Giá đỡ print sheet dạng nghiêng cho ngăn bên trái Prusa CORE One, remix có lỗ cho nam châm tròn. Đựng 4 tấm, cố định bằng 11 nam châm 8×5 mm; kèm file FreeCAD parametric để chỉnh kích thước nam châm.
Mô tả

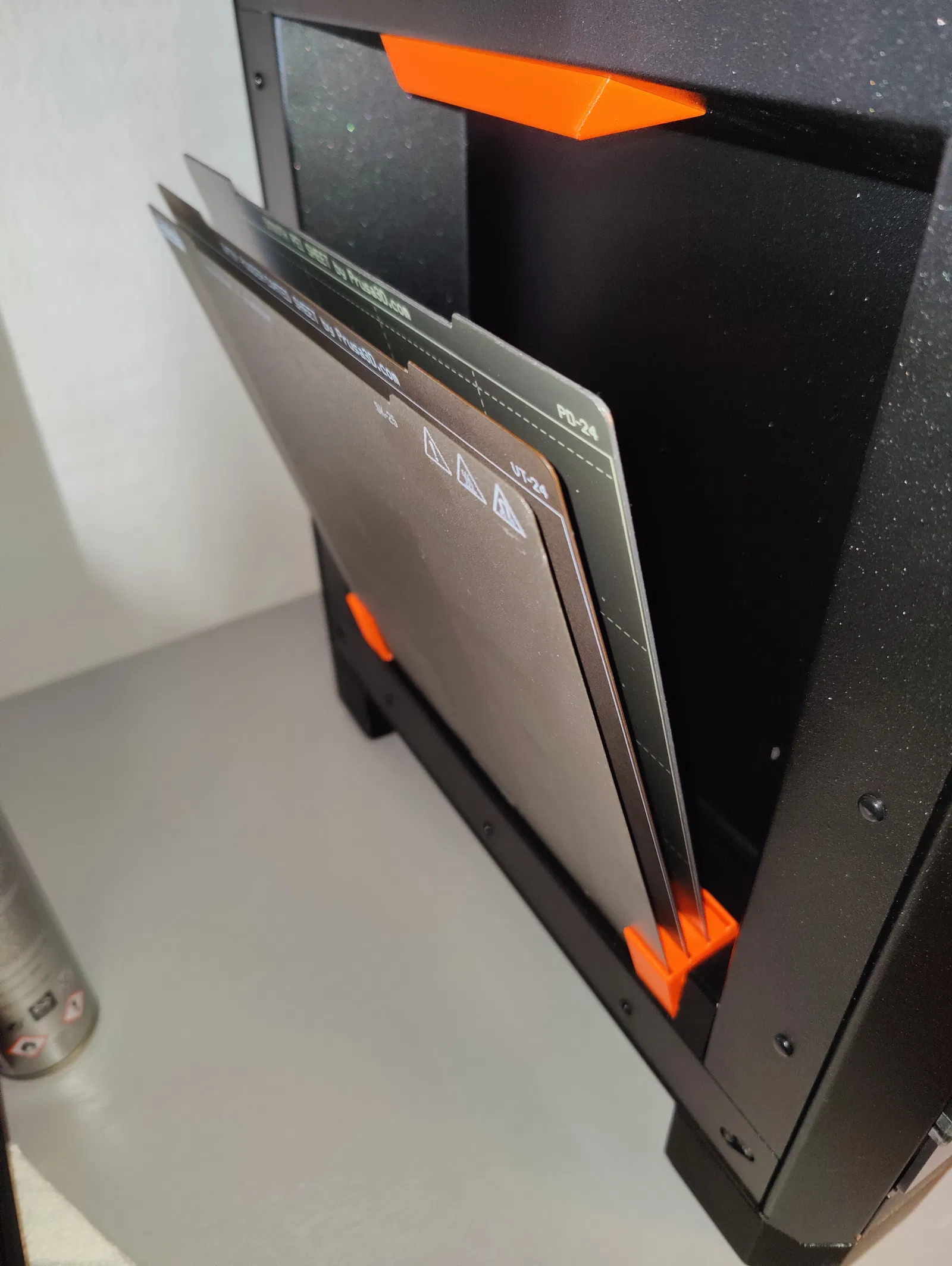

Một giá đỡ print sheet dạng nghiêng dành cho ngăn (pocket) ở tấm panel bên trái của Prusa CORE One. Thiết kế dựa trên mẫu rất thực tế của Girak.

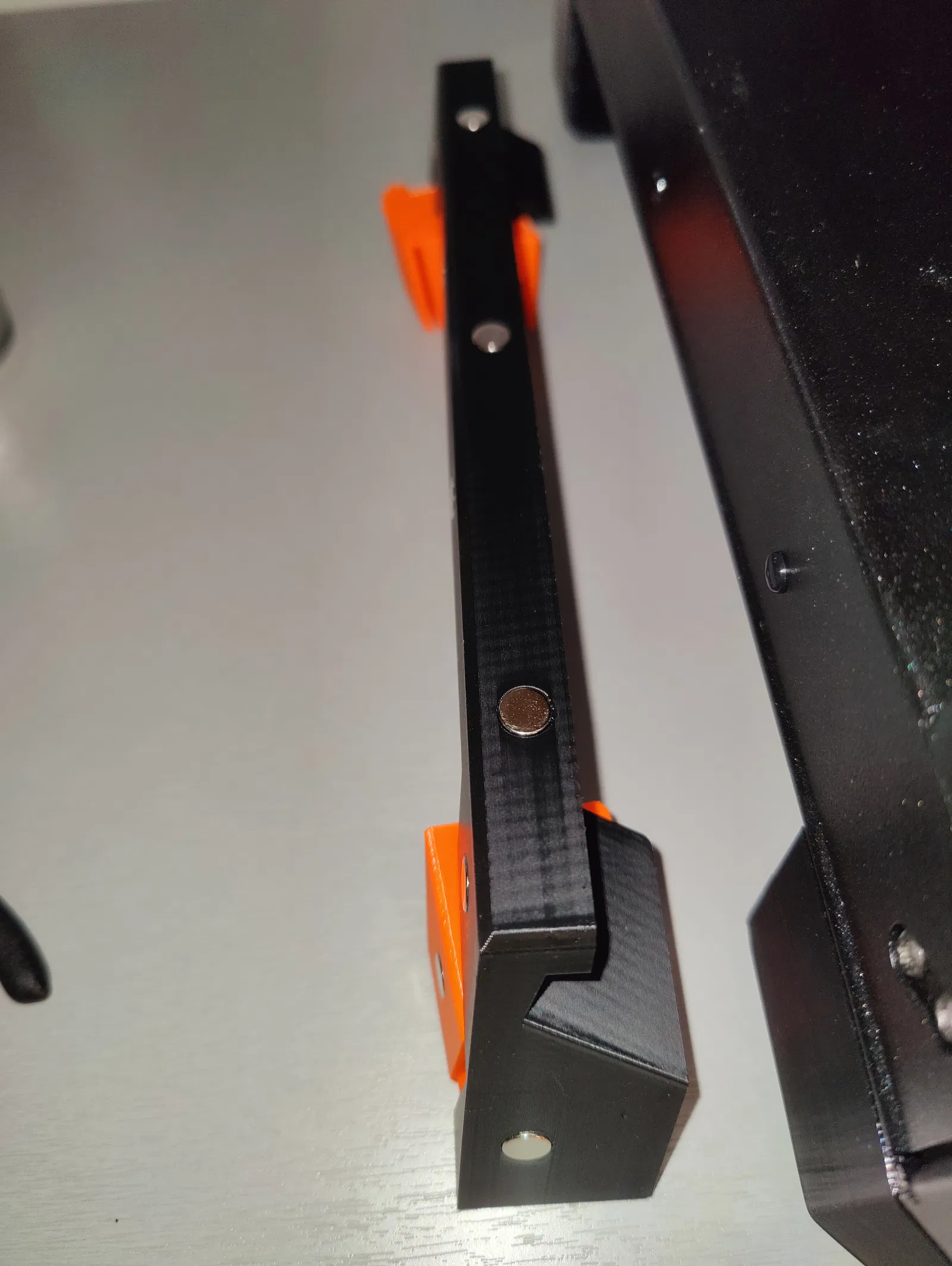

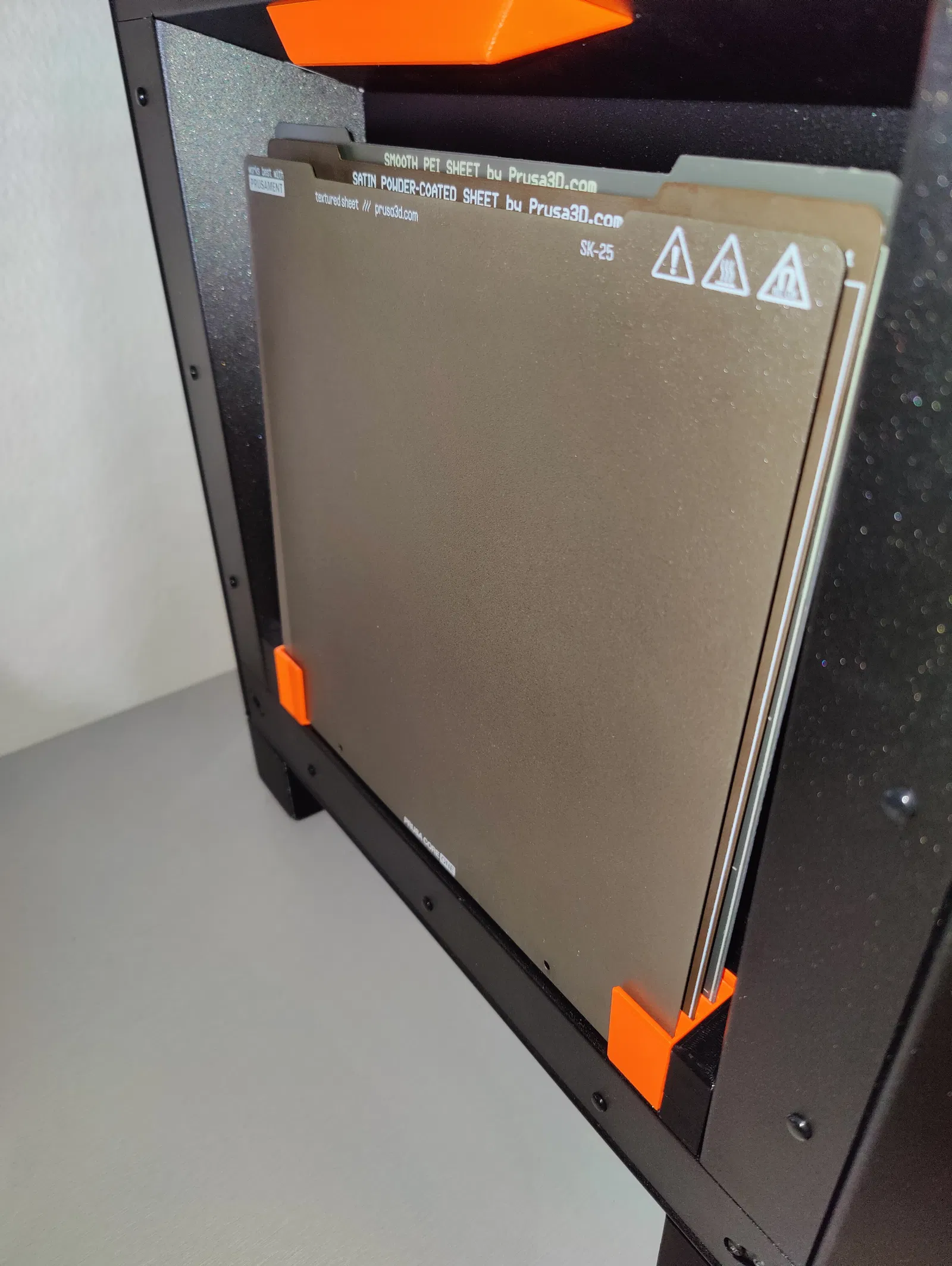

Đựng được 4 tấm print sheet. Các chi tiết được thiết kế để giữ bằng nam châm: nam châm để cố định phần đế vào vị trí và mỗi chi tiết bản lề (pivoting piece) có một nam châm để giữ nó ép xuống (và giữ các tấm sheet dựng lên).

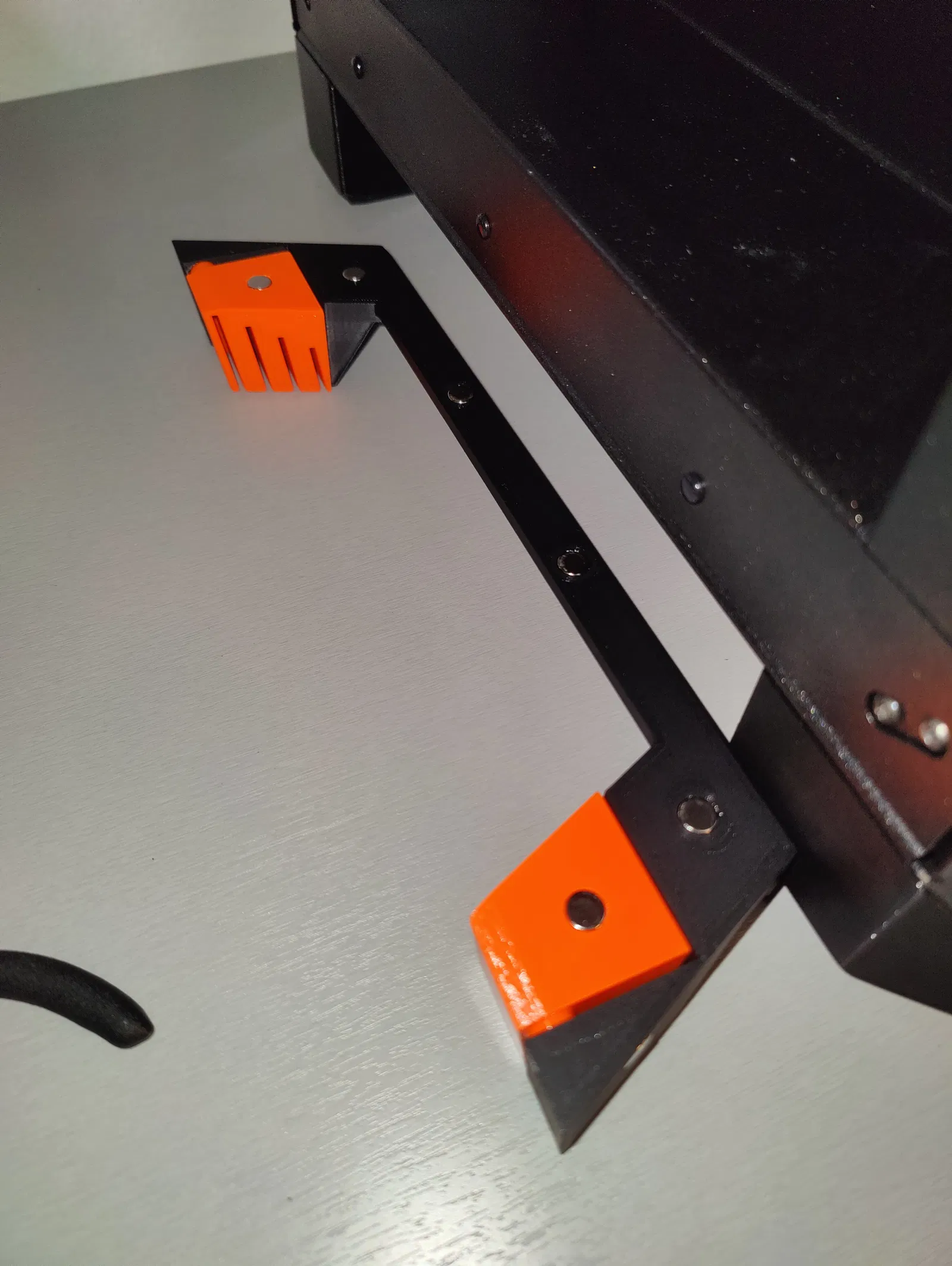

Với các file 3MF và STEP đi kèm, bạn cần 11 viên nam châm tròn kích thước 8 x 5 mm. Các nam châm này sẽ giữ phần đế bám chắc lên vỏ máy của Core One.

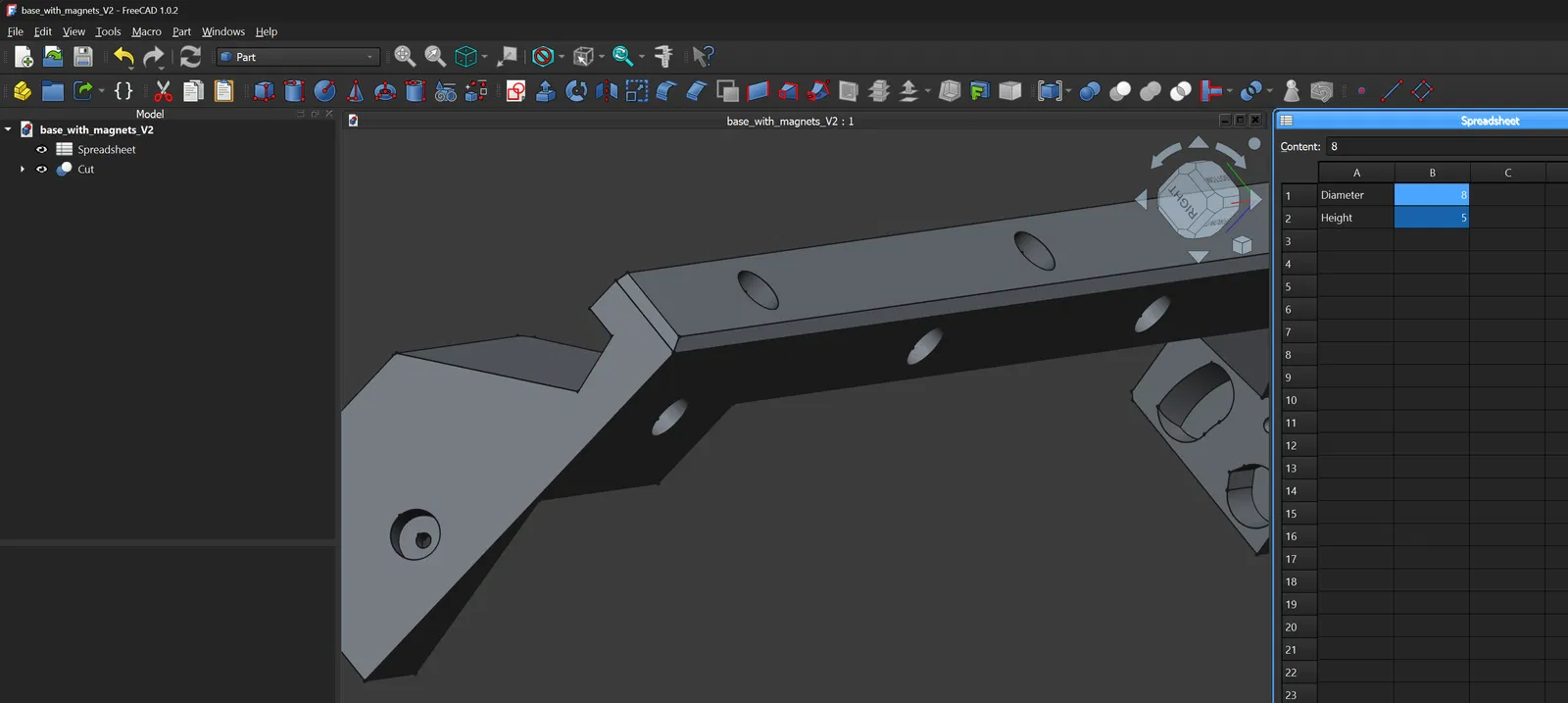

Với các file FreeCAD dạng parametric đi kèm, mình khuyên bạn đừng đặt kích thước nam châm tròn nhỏ hơn 6 x 3 mm hoặc 5 x 4 mm, và cũng đừng lớn hơn 10 x 6 mm. Bạn có thể chỉnh kích thước trong FreeCAD ở mục "Spreadsheet".
Điều kiện in khuyến nghị: xem trong các file 3MF.
Bản remix được tạo bằng FreeCAD 1.02.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
