Giá treo dụng cụ gắn lên gantry cho Ender 3 V3 SE

Đây là dự án 3D modeling đầu tiên của mình, nên nếu có chỗ nào còn “thô” thì mong bạn thông cảm.

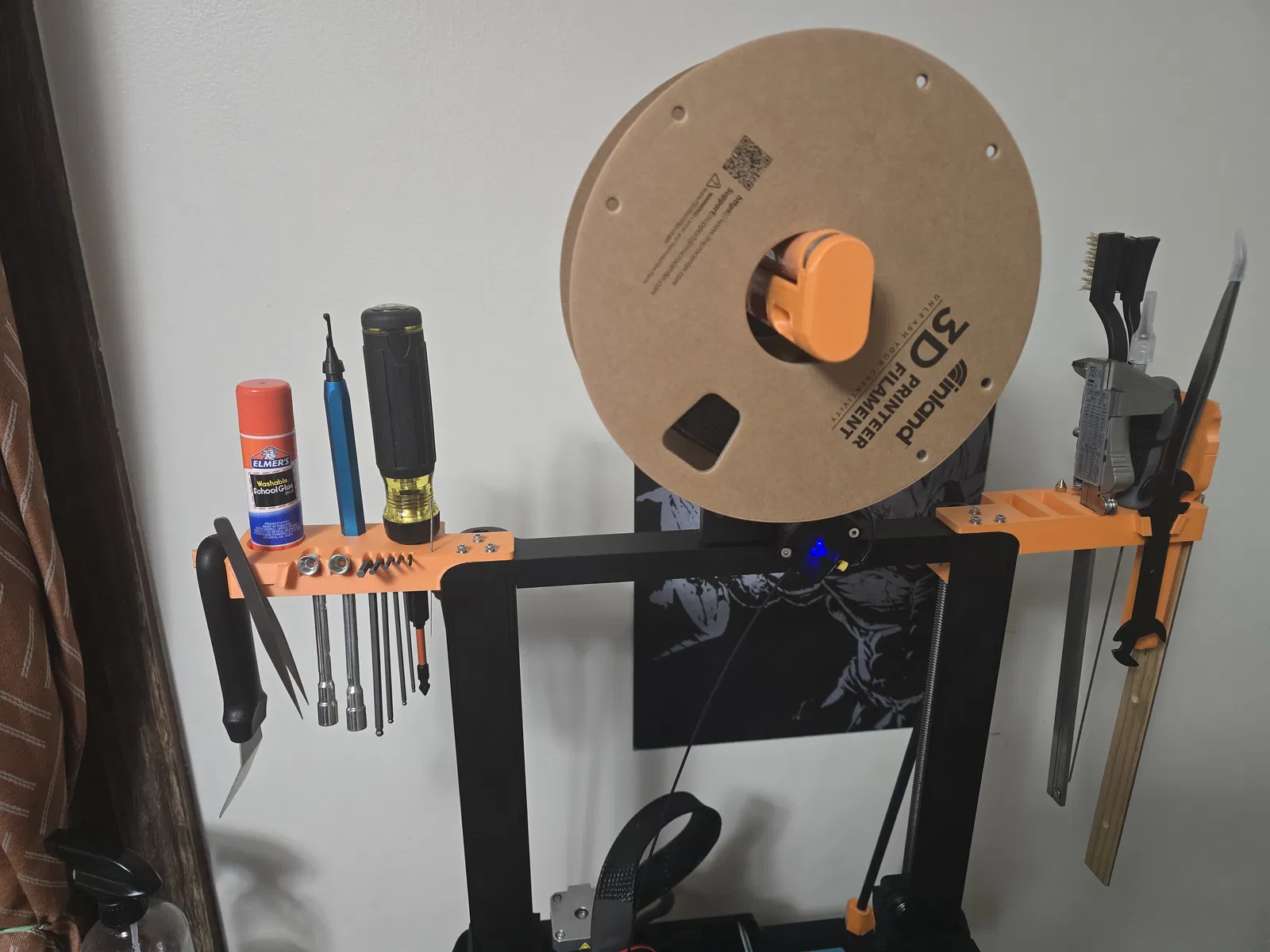

Mình thích để dụng cụ trong tầm tay cho dễ lấy, nên hên là mình tìm được mẫu tool holder của PTJim cho dòng máy kiểu Ender 3. Thiết kế này để chứa bộ dụng cụ cơ bản đi kèm máy in; các holder sẽ bắt lên đỉnh khung (top gantry) bằng chính các lỗ sẵn có dùng để liên kết gantry, nên không cần phải độ/chế máy để dùng.

Mình thích ý tưởng gom các món hay dùng về một chỗ cho tiện, nhưng mình muốn sắp xếp lại các tính năng mà anh ấy đã bố trí (ví dụ: các lỗ/điểm gắn cho những dụng cụ anh ấy ưu tiên). Mình theo hướng “càng nhiều càng tốt” và thêm vị trí cho tất cả các món mình có thể cần dùng, dù một số chỗ có thể hơi trùng chức năng.

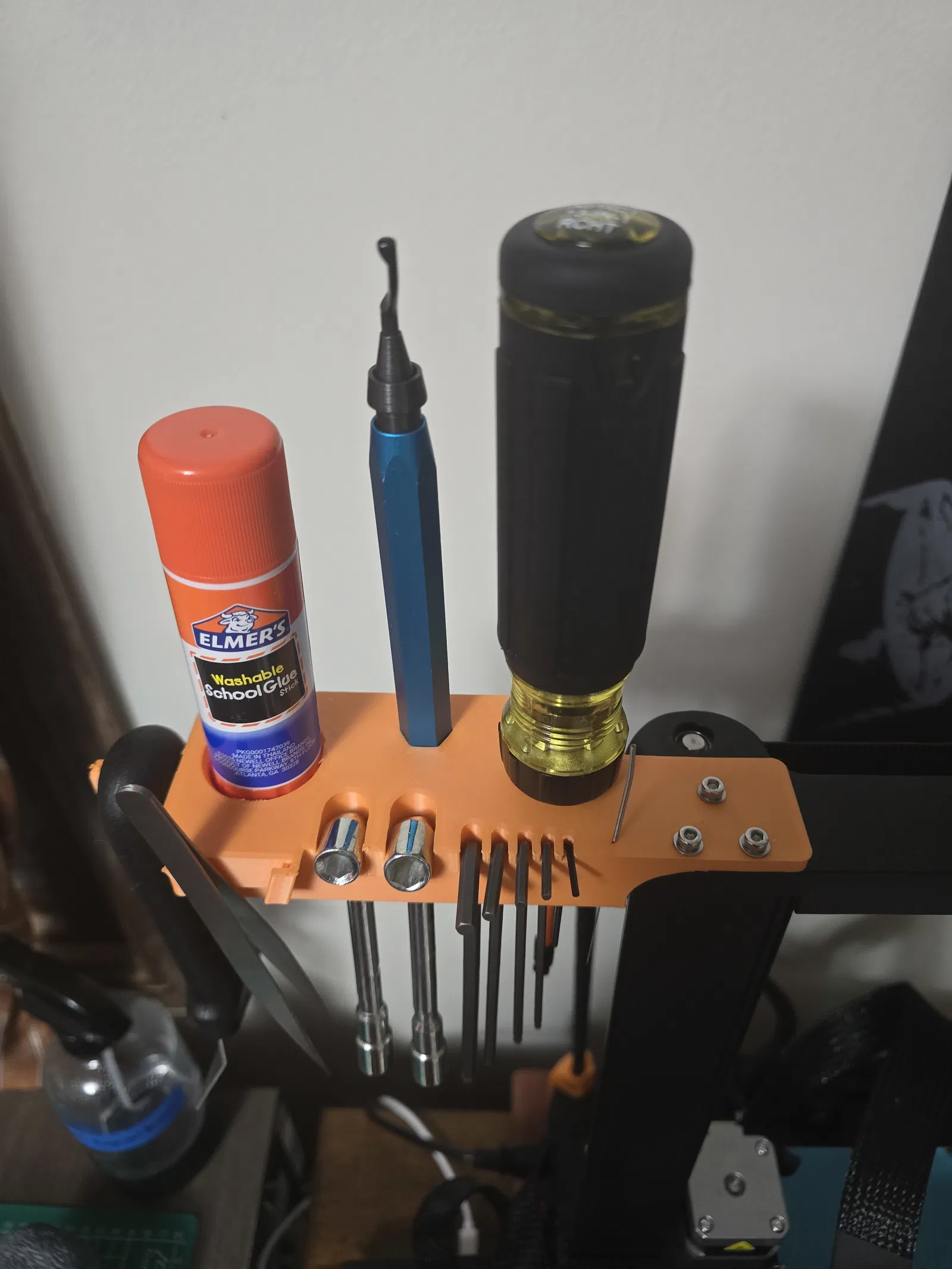

Bên trái có các vị trí để giữ:

• Một cái móc (mình treo dao cạo kim loại/metal scraper)

• Vị trí để cắm keo dán (loại keo cây to; cá nhân mình mua loại Elmer 22g; link không affiliate)

• Deburring tool

• L wrenches

• Hex keys

• Tua vít (tùy bạn dùng loại nào; mình làm theo cây Klein multi-bit của mình)

• Kim thông 0.4mm (declogging needle) (chắc cũng nhét được loại lớn hơn, nhưng mình đang có loại này)

• Cờ lê 5-in-1 nozzle spanner wrench (như bạn thấy mình “chữa cháy” để kẹp thêm nhíp/tweezers)

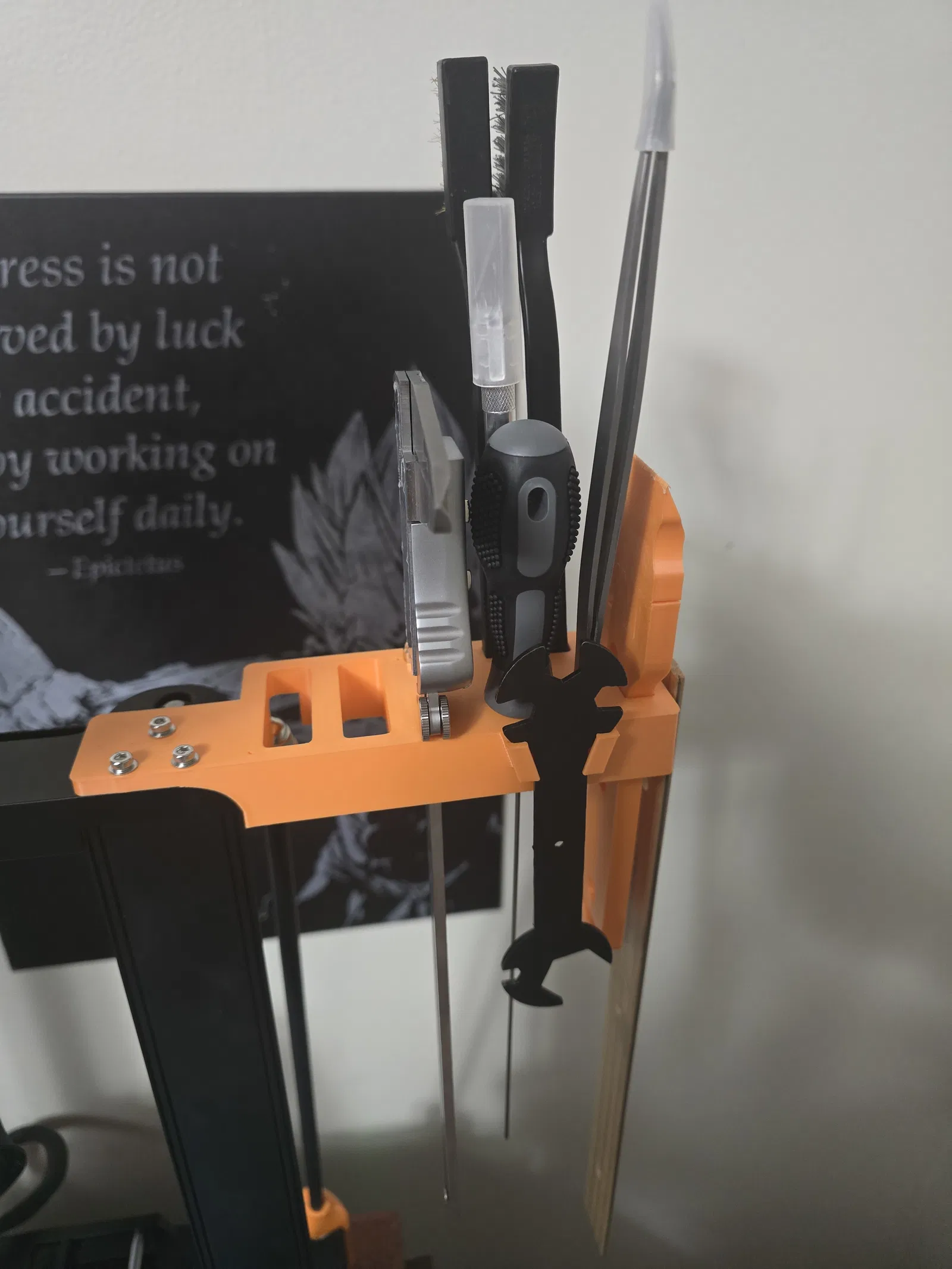

Bên phải có các vị trí để giữ:

• Kéo cắt filament

• Kìm mũi nhọn (needle plier)

• Kim thông 0.4mm (như trên)

• Thước cặp (calipers)

• 3 cái nozzle

• Dao Xacto

• Cờ lê spanner 5-in-1

• Nhíp (tweezers)

• 2 cái bàn chải (một brass và một nhựa; phần này mình làm theo đúng loại mình đang có nên có thể không hợp nhu cầu của bạn—bạn có thể import file STL/STEP vào phần mềm CAD bạn dùng rồi chỉnh kích thước bằng cách extrude các mặt để nới rộng)

• Cây chọt thông tắc (clog poke)

• Dao cạo bàn in bằng nhựa (plastic bed scraper) (cụ thể là mẫu này từ MakerWorld, nhưng thật ra mình không khoái lắm vì thay lưỡi hơi khó)

• Một cái móc (mình treo thước/ruler)

Để bắt các món này lên máy in, bạn sẽ cần:

• (6) vít M3x20mm (mỗi bên 3 con)

• (6) long đền M3 (mỗi bên 3 cái; không bắt buộc nhưng khuyến khích)

Đừng siết quá mạnh để tránh tạo ứng suất không cần thiết lên bề mặt.

Mẫu này mình “tinh chỉnh” hoàn toàn theo nhu cầu của mình, và cũng là mẫu mình dùng để bắt đầu học Fusion nên chưa hoàn hảo, nhưng dùng vẫn ổn và tới giờ mình chưa gặp vấn đề gì.

Mình in bằng PLA Pro/Plus, infill gyroid 25% (honeycomb, cubic hoặc grid cũng được), layer height 0.2mm, nozzle 0.4mm. Khi in, đặt mặt trên úp xuống mặt bàn in để giảm support nhiều nhất và đảm bảo phần cong ôm theo gantry-mount được chính xác. Sẽ cần support, và slicer sẽ tạo support cho các móc và các lỗ/khuyết không xuyên hết thân mẫu.

Có thể sau này mình sẽ quay lại chỉnh thêm sau một thời gian dùng, và khi mình học thêm được chút về modeling và 3D printing. Hy vọng bạn thấy hữu ích!
