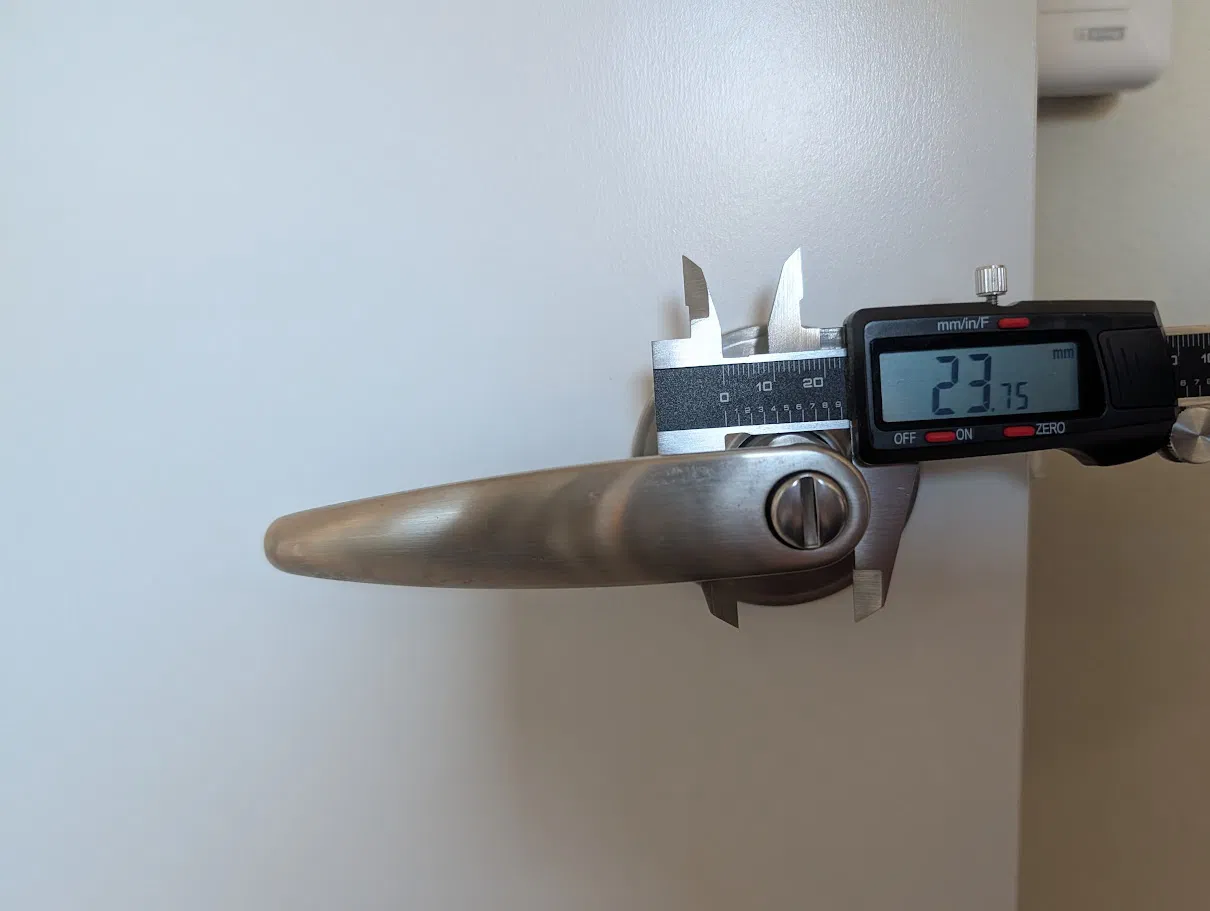

Magnet Fidget / Ốp Tay Nắm Cửa (Tối đa 25mm)

Khởi đầu chỉ là một dự án cho vui để thêm một lớp “an ninh” cho tay nắm cửa phòng ngủ trong căn hộ, giúp người yêu yên tâm hơn, mà rồi nó nhanh chóng “lố” thành thứ mà giờ mình xem như một món fidget toy kiểu kỹ thuật khá phức tạp.

Mục tiêu ban đầu của dự án này là:

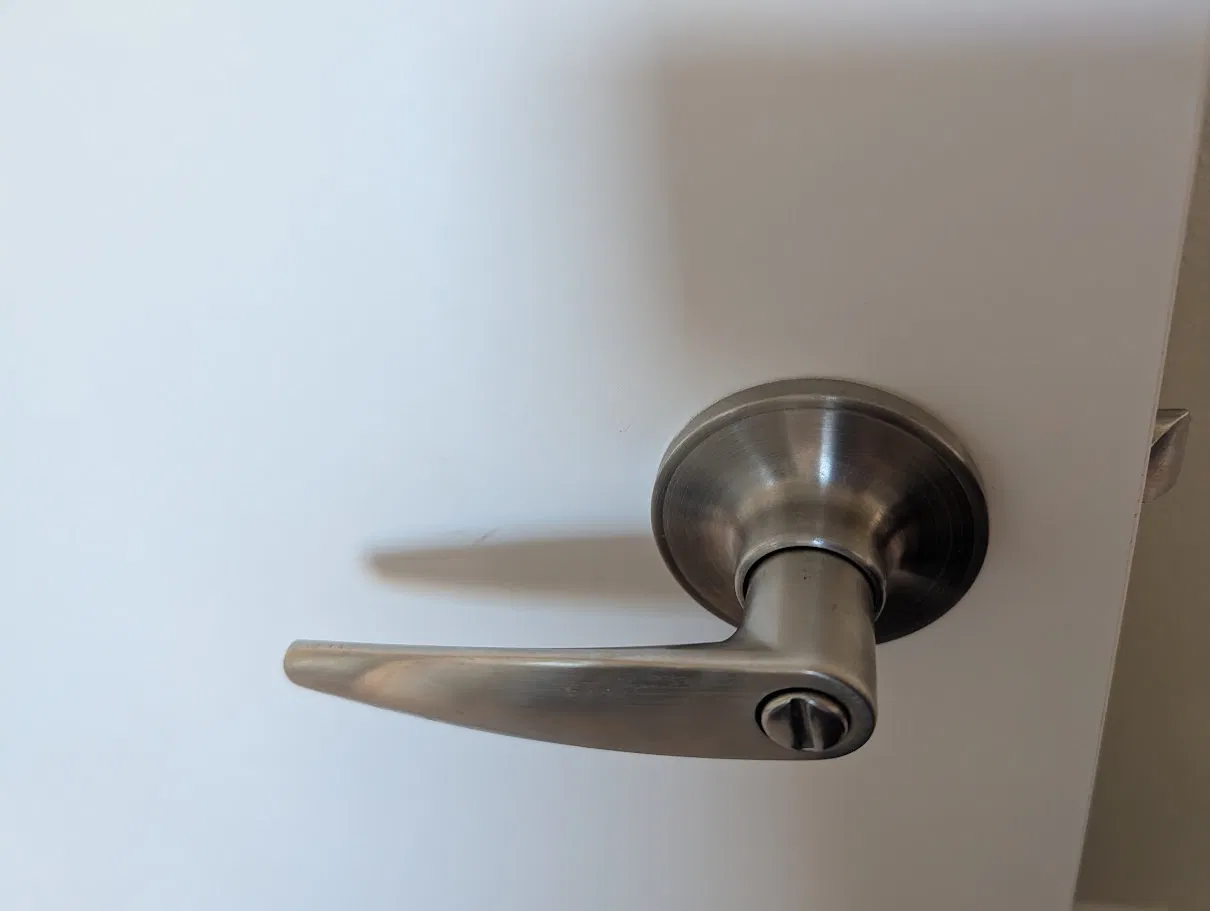

1. Làm cho cơ cấu khóa đầu dẹp (flat head) khó tiếp cận hơn, để người ta không thể dùng ngón cái vặn khóa và mở cửa trong vài giây.

2. Làm cho “dụng cụ” tương đối dễ tháo ra đối với người biết nó hoạt động ra sao.

Giải pháp hợp lý nhất thì rõ ràng là ra tiệm hardware mua hẳn bộ tay nắm cửa có ổ khóa chìa. Nhưng vin vào chuyện đang thuê nhà để né lựa chọn hợp lý đó, thế là giờ mình có cái cơ cấu khóa dạng fidget toy “overkill” này.

Lưu ý: Nếu bạn chọn làm thử bộ lắp ráp này, xin lưu ý là nó cần khá nhiều TLC (chăm chút/điều chỉnh) để chạy mượt. Thiết kế khá nhạy với các chi tiết lệch dung sai; nam châm yếu cũng sẽ khiến bạn khó xác định vì sao nó không hoạt động đúng. Mình có đính kèm model để bạn chỉnh sửa cho phù hợp với phần cứng (hardware) bạn đang có.

Kích thước nam châm cần dùng (mm):

• Removal Tool

  • Nam châm vuông 10 x 10 x 4 (độ dày 4mm)

    • 10x10x3 là phương án thay thế vì lúc viết bài thì loại dày 4mm và 8mm trên Amazon hình như hết hàng. Không lý tưởng, nhưng mình nghĩ vẫn có thể xài tạm.

• Pin

  • Nam châm trụ (cylindrical) đường kính 6, dài 10 cho phần khóa phía trên

  • Nam châm trụ đường kính 6, dày 1.75 cho phần khóa phía dưới

    • Mình biết sản phẩm này quảng cáo dày 2mm :( nhưng cái mình nhận được và mình thiết kế theo là dày 1.75mm.

• Body/Housing

  • Nam châm trụ đường kính 10, dày 2.3 cho các cơ cấu khóa

    • Mình biết sản phẩm này quảng cáo dày 2.6mm :( nhưng cái mình nhận được và mình thiết kế theo là dày 2.3mm.

Mẹo:

• In chậm và dùng support cho chuẩn. Các file 3mf đi kèm đã chạy ổn định qua nhiều lần in.

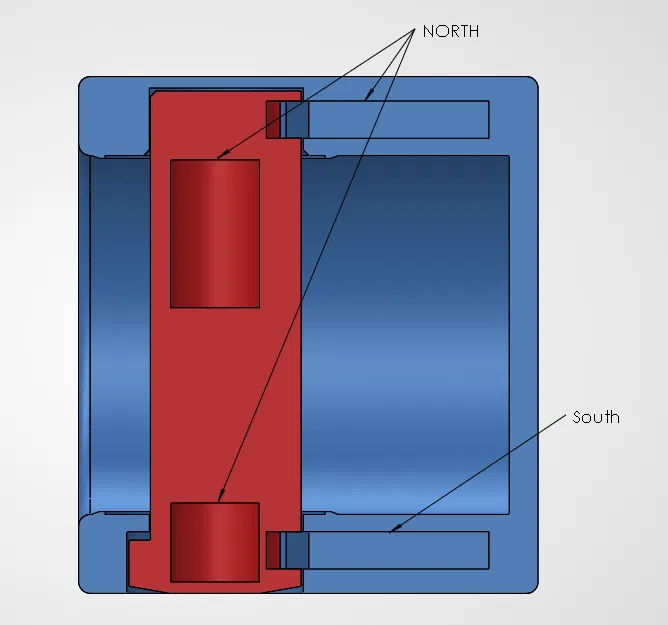

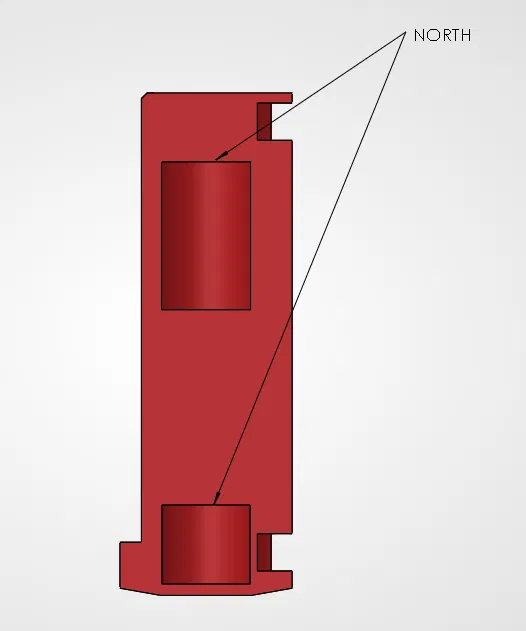

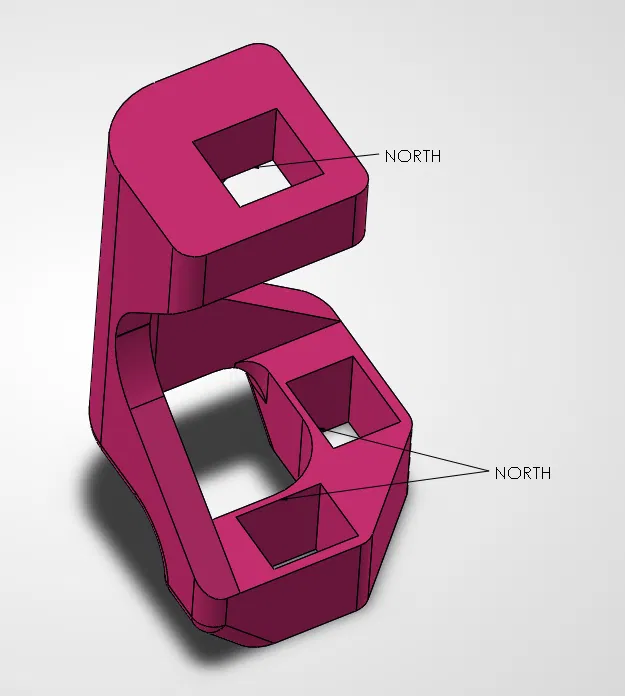

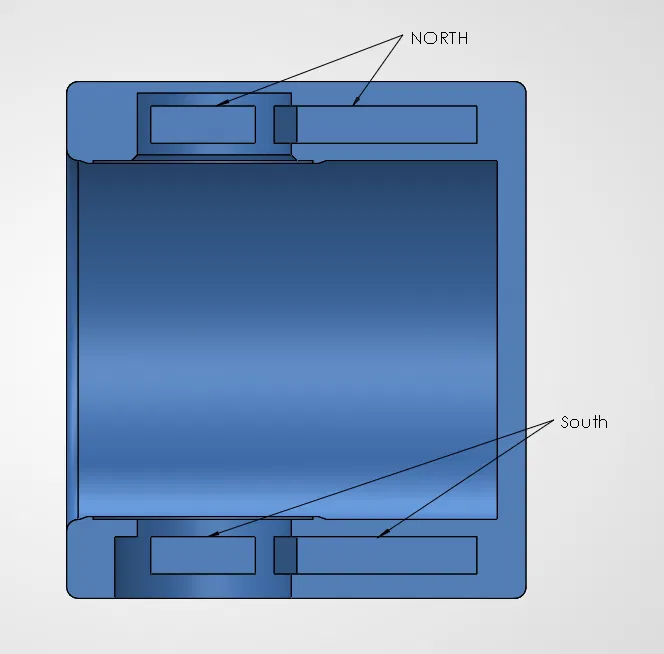

• Dùng bút lông (sharpie) đánh dấu hướng cực nam châm để đảm bảo gắn đúng chiều. Nếu lỡ đảo một cái, thì đảo đồng loạt tất cả cái còn lại.

  • Thông báo pause khi in sẽ hướng dẫn cách đặt từng viên nam châm. Nếu cần, ghi ra giấy phòng trường hợp máy in của bạn không hiển thị.

  • Thiết kế dùng cả căn thẳng hàng (inline) và lệch tâm (offset) để điều khiển cơ cấu. Chỉ cần lật sai một viên nam châm là tương tác sẽ lệch hết.

• Khi chèn nam châm ở các đoạn print pause, nhớ để nam châm nằm phẳng (flush) hoặc gần như phẳng. Lau sạch mặt trên nam châm và khu vực xung quanh bằng tăm bông thấm IPA rồi để bay hơi trước khi resume.

• Nam châm sẽ bị giảm từ tính khi gặp nhiệt. Nếu điều kiện (môi trường/filament) cho phép, hạ nhiệt bed xuống tối đa 80°C.

• Nhớ dùng object “sacrificial wipe tower”! Nó có mặt vì trong lúc pause printer sẽ bị ooze và gây lỗi bề mặt nếu không có chỗ purge. Nếu bạn chỉnh file 3MF, đảm bảo wipe tower luôn là object được in đầu tiên ở mỗi layer!

• Dùng dũa nhỏ để tẩy ba-via (debur) nhựa trong và sau khi in. Trước khi thả nam châm vào, mình thường quẹt nhẹ dũa trong các khoang nam châm để làm sạch lỗi. Về sau rất khó vệ sinh lại nên làm kỹ từ đầu nếu có thể.

  • Dấu hiệu lỗi in sẽ lộ rõ khi hoàn thiện mà nam châm không kích hoạt/nhả một cách “ngọt”.

• Khi housing in xong hoàn toàn kèm nam châm, lấy một cụm nam châm vuông mạnh rồi kiểm tra hành trình (actuation) của từng trong 4 viên nam châm trên housing, từng viên một.

  • Nếu bị kẹt hoặc trượt không nhẹ, thử làm sạch khoang bằng dũa hoặc giấy nhám. Thổi sạch mạt bằng khí. Nếu bí quá để gỡ nam châm, có thể nạy cho nhựa “nhường” chút nhưng có thể gây vấn đề chỗ khác.

  • Nếu lấy cụm nam châm và quét qua lại nhanh khoảng ~100 lần ở mỗi vị trí, nó sẽ “break-in” và giúp nam châm chạy trơn hơn.

  • Nếu vẫn ma sát nhiều, xịt thêm ít dry lube PTFE vào các vị trí đó rồi kiểm tra lại.

• Pin có kiểm soát hướng (orientation controlled) nhưng bạn có thể lật ngược lại và đưa đầu sau vào trước. Nó sẽ không vào sâu nhưng đủ để test độ fit ban đầu. Nếu fit quá chặt, lắc nhiều hoặc chà nhám chỗ tiếp xúc để nó thành fit lỏng. Mình không muốn nó bị kẹt!

• Đừng lắp pin vào housing “full” cho tới khi nam châm và các chi tiết chuyển động tương đối nhẹ!

• Lần fit đầu tiên, lắp pin mà không có sleeve. Nếu bị kẹt, hy vọng duy nhất để gỡ ra là khi sleeve còn chưa gắn.

• Đây là model khó in vì cần độ chính xác và kiểm soát kích thước tốt. Nếu bạn làm hỏng khâu xử lý bề mặt ở đâu đó hoặc lỡ lật sai cực nam châm, đừng nản!

Ghi chú linh tinh:

• Nếu bạn đưa pin vào từ từ, nó sẽ không thể cắm vào hết nếu không có tool.

• Nếu bạn đưa pin vào nhanh, nó sẽ vào hết cỡ trước khi cụm nam châm phía dưới kịp hút vào. Không cần tool!
