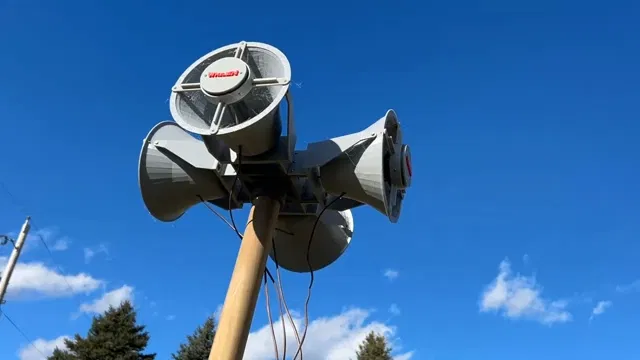

Mini Whelen WS400H (Có thể làm 4 Horn Array)

Nhớ đọc kỹ mấy mục này trước khi bắt đầu làm mini WS400H nha.

Khuyến nghị in được trên đa số máy in 3D khổ 220mm x 220mm (ví dụ: Creality Ender 3).

Để độ bền kết cấu tốt nhất, nên in bằng PETG, đặt mật độ (infill) khá cao và chất lượng in chi tiết cao cho các chi tiết mỏng.

Thông số/Tên các phần KHÔNG in:

• Vít máy đầu pan (pan head machine screws) dài 3/8 inch, chuẩn 2-56 (dùng 24 con). (Có thể dùng ít hơn 8–12 con, nhưng không khuyến nghị)
• Vít M3*12 kèm ê-cu (dùng 8 con)
• Eyebolt 1/4 x 3'' (nên mua thêm 1 ê-cu nữa để canh cho nhô lên cao hơn một chút)
• Bu-lông lục giác 1/4'' x 1 1/2'' (để cố định horn sau khi lắp) (dùng 4 con)
• Loa subwoofer flush mount 40mm/1.5'' (Loa mình dùng) (tổng 20W)
• Thanh gỗ balsa dạng trụ tròn 2''
• Vít drywall 1 1/2'' để siết cố định phần mount của cây trụ
• Dây chuông 18/2 (bell wire) hoặc dây stranded 20/2 (tổng 16' — 4' cho mỗi horn, hoặc tổng 12' — 3' cho mỗi horn)

Một phần khá lớn các mẫu không cần support, dù có 2 mẫu dùng một dạng support. Một cái dùng support thủ công và một cái có support tích hợp sẵn.

Nếu vít không vô được các lỗ vít nhỏ, khoan rộng ra bằng mũi khoan 5/64'' (2mm).

Để cố định loa vào gantry, dùng keo nến (hot glue) chấm 4 điểm để dán loa (ưu tiên các gân đỡ giữa phần nam châm và màng loa) vào miếng speaker spacer.

Và để lắp loa, chấm keo nến 4 điểm ở mặt dưới của speaker spacer rồi đẩy vào khe loa (speaker slot).

Để ráp horn lên cây trụ/tường/mount: lắp horn mounting bracket trước, rồi lắp main horn, cuối cùng lắp cụm speaker gantry assembly và luồn dây qua lỗ dây (wire hole) trên main horn.

Để khóa horn ở một vị trí cố định: vừa giữ horn đúng góc bạn muốn vừa siết bu-lông lục giác cho tới khi có lực căng vừa phải (siết quá tay có thể làm hư chi tiết).

Nếu loa đã có dây hàn sẵn, hãy luồn thêm một bộ dây phụ qua các lỗ và nối lại bằng wire nuts hoặc các bus nối dây nhỏ.

Ghi chú thêm: Một dàn (array) WS400H về cơ bản giống như WS-2016 thời hiện đại, vì Hornet là đời kế nhiệm của WS-2000r.
