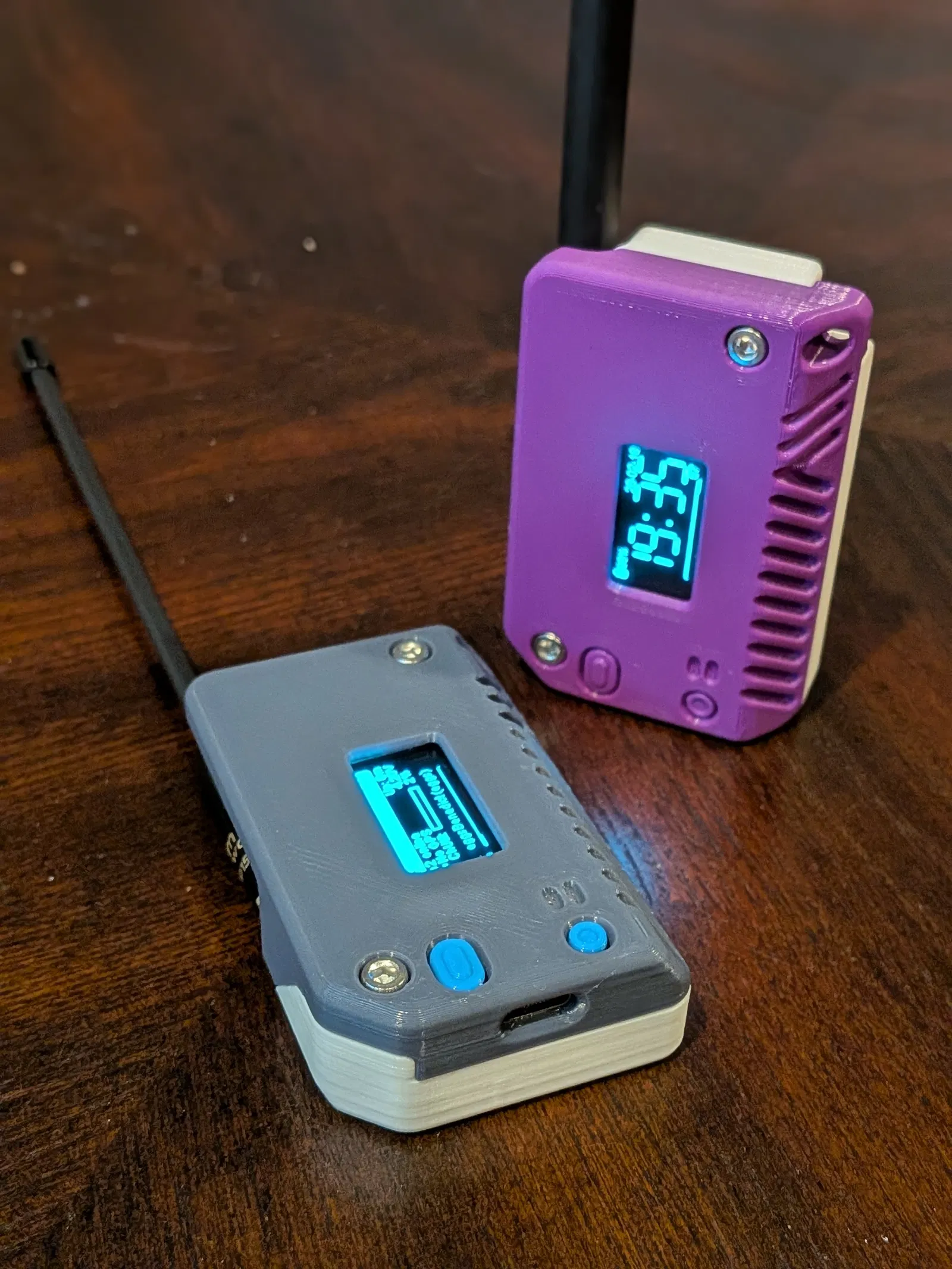

Case H3 - Megapack cho Heltec v3 chạy Meshtastic

Case H3 có những thay đổi sau so với H1, dựa trên trải nghiệm của mình khi in và dùng case H1, cùng với phản hồi người dùng tổng hợp từ các bản “makes”, remix và phần bình luận của mẫu gốc.

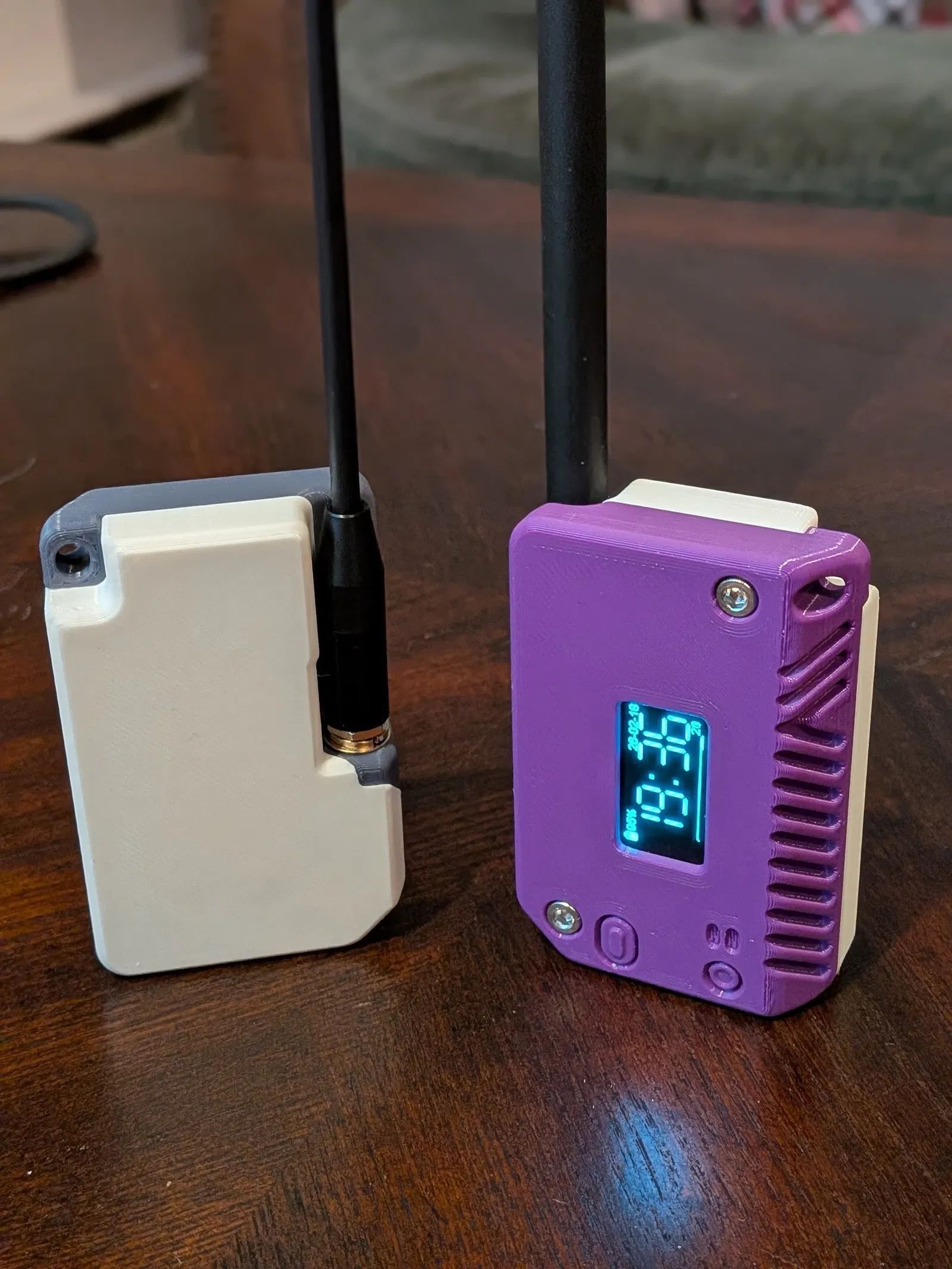

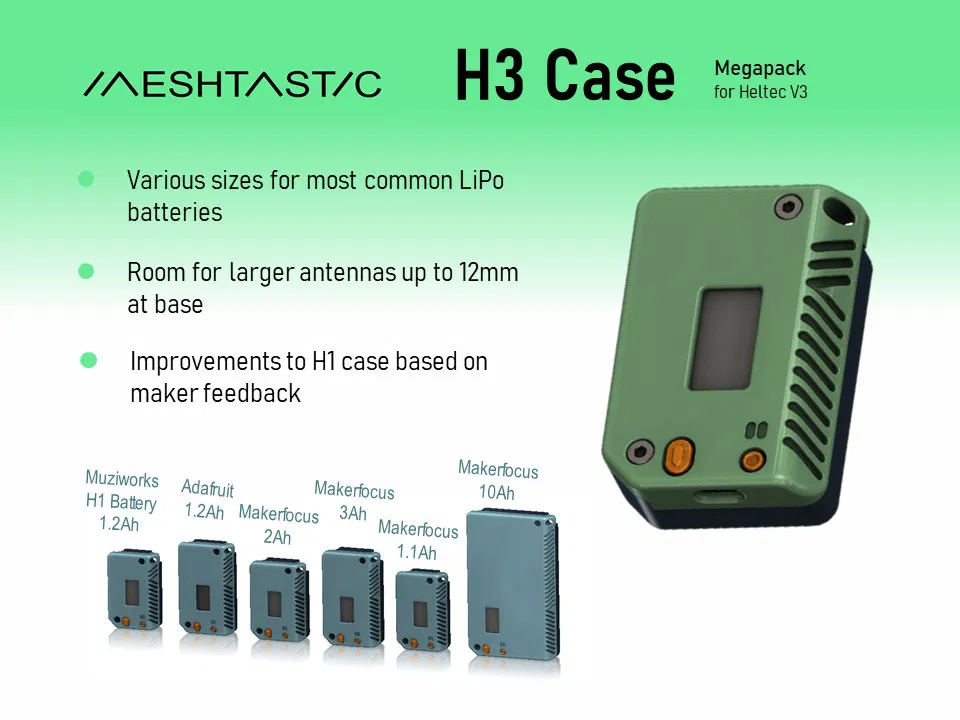

• Nhiều kích cỡ để vừa các loại pin thường dùng cho thiết bị Meshtastic:

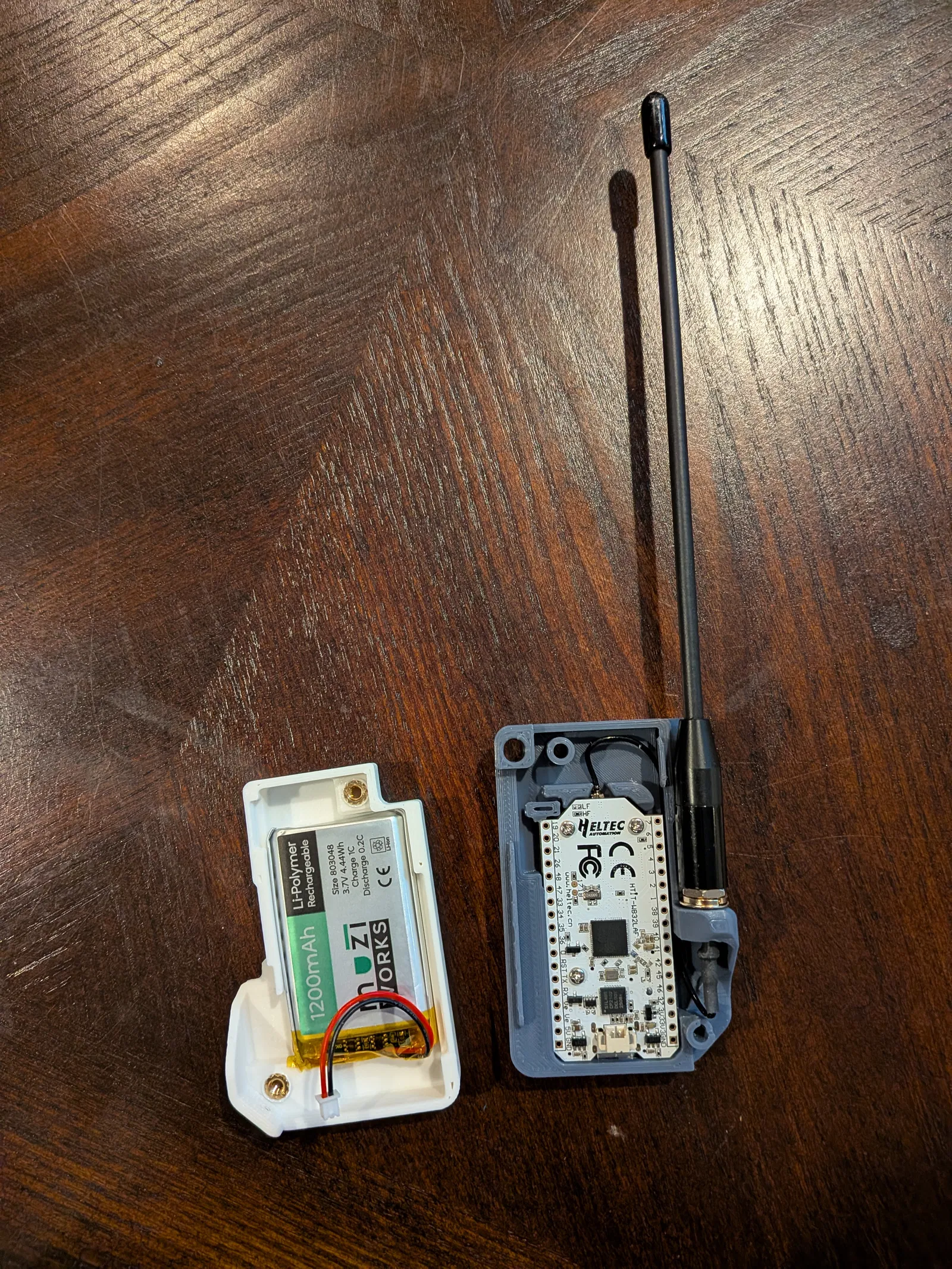

  • Pin Muziworks H1 (1200mAh) (đây là viên pin gốc mà case H1 được thiết kế để vừa)

  • Makerfocus 1100mAh (SKU: 6375887)

  • Makerfocus 2000mAh (SKU:  7231950)

  • Makerfocus 3000mAh (SKU:  6680133)

  • Adafruit 1200mAh (Product ID: 258)

  • Makerfocus 10,000mAh (SKU: 6749083) (hơi “quá đà”, nhưng sao không?)

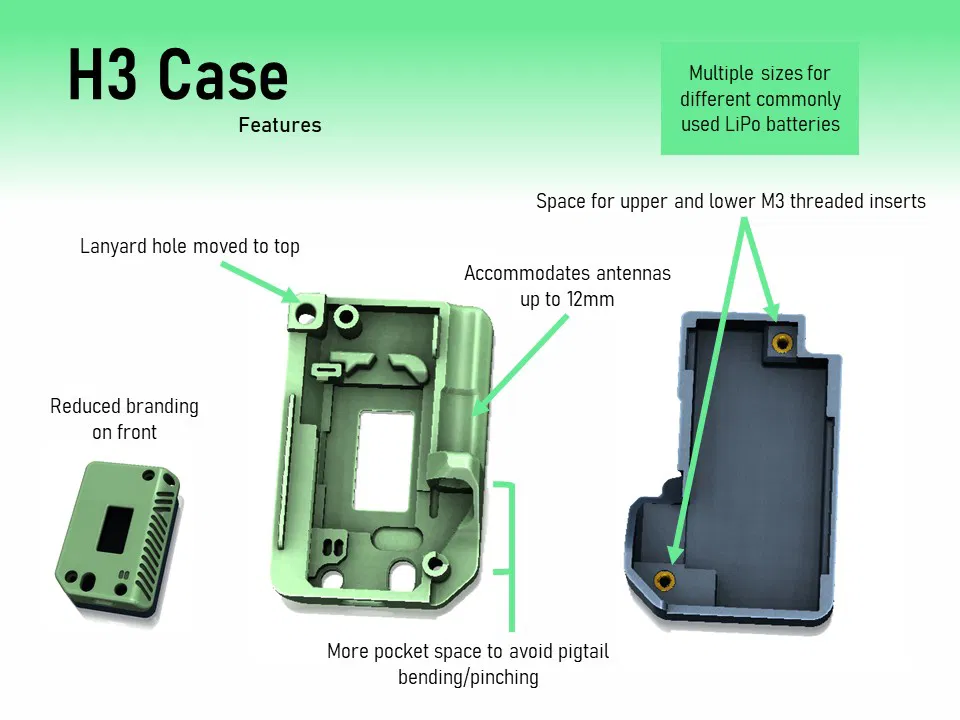

• Hỗ trợ antenna lớn hơn, đường kính chân đế tới 12mm

• Hốc phía dưới lỗ SMA được kéo dài để vừa phần cứng (rigid) của vỏ bọc pigtail, giúp khỏi phải bẻ cua gắt.

• Mặt sau case có lỗ cho insert M3 heat-set (dài tối đa 3.7mm) thay vì ren nhựa in như bản gốc, cho liên kết chắc hơn

• Giờ có 2 lỗ bắt ốc — một ở trên và một ở dưới — để bắt chắc hơn.

• Lỗ xỏ dây (lanyard) được dời từ đáy lên đỉnh để node không bị treo “lộn ngược” như một số người dùng yêu cầu

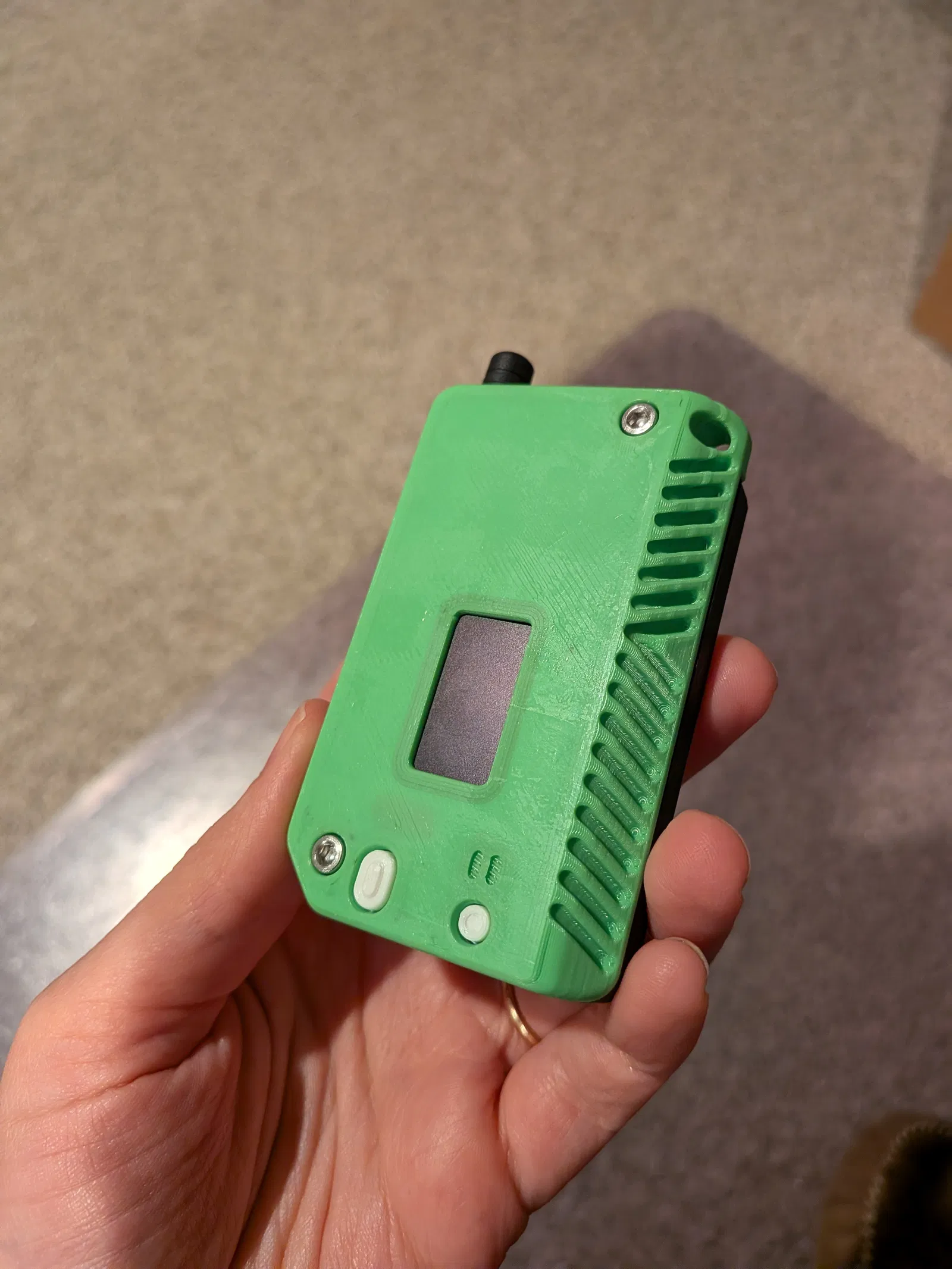

• Giảm branding ở mặt trước: không chữ, không inlay cần bridging, thay bằng rãnh theo chủ đề “meshtastic”

• Loại bỏ branding ở mặt sau case

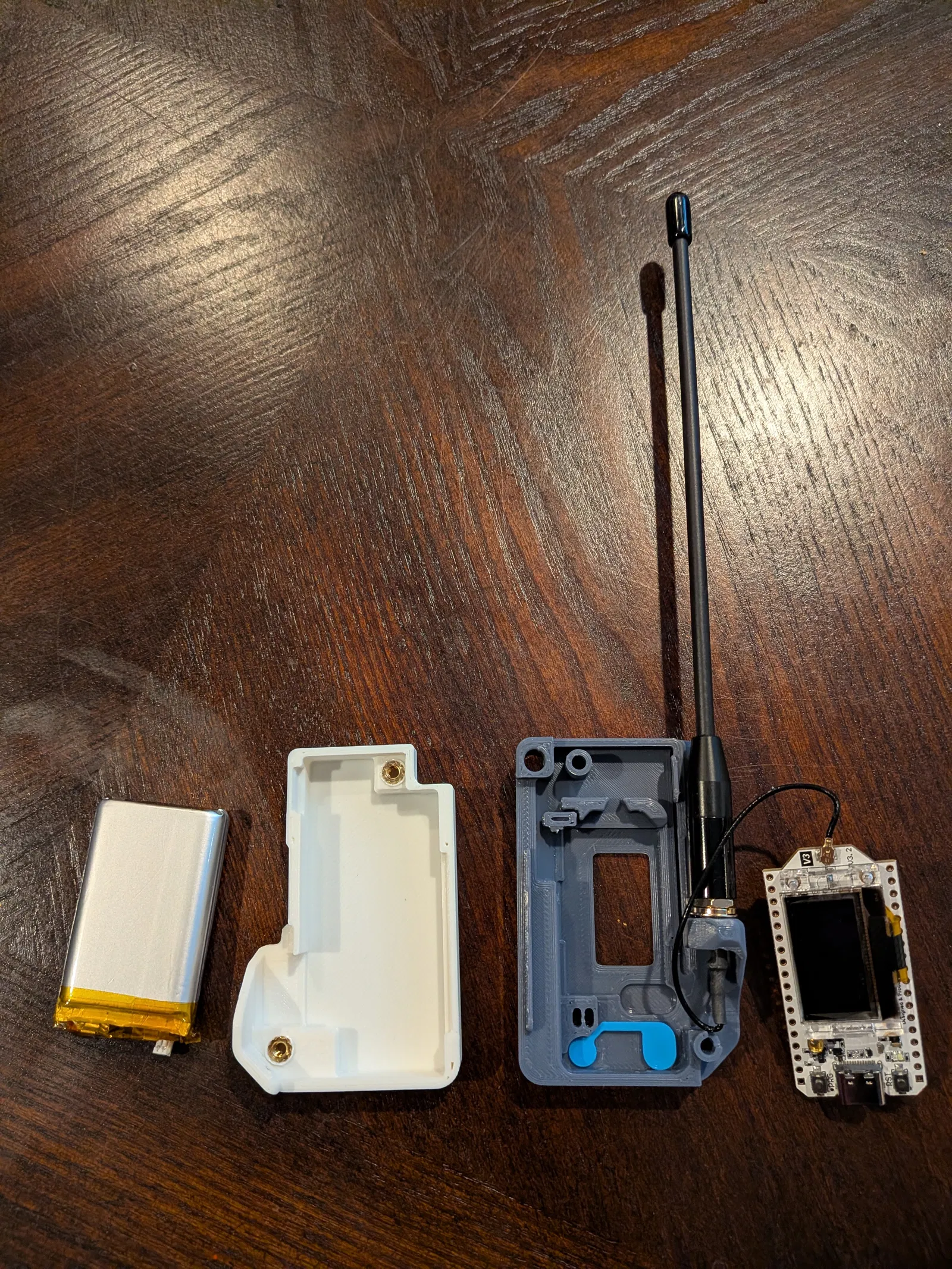

Để dùng mẫu này, trước tiên chọn loại pin bạn muốn dùng rồi tải file mặt trước và mặt sau có tên file chứa đúng loại pin đó. Mẫu nút bấm (button) gốc từ case H1 tương thích với tất cả kích cỡ case H3.

Thiết lập in khuyến nghị:

• Chiều cao lớp (layer height) khuyến nghị: 0.15mm

  • Các lỗ bắt ốc dạng “floating” được thiết kế với layer height này. Nếu dùng layer height khác có thể bị không bridge được hoặc chất lượng in kém ở các vùng này.

• Infill: 20%

• 4 perimeters
