Katana - Zorro Wado Ichimonji One Piece - Parametric

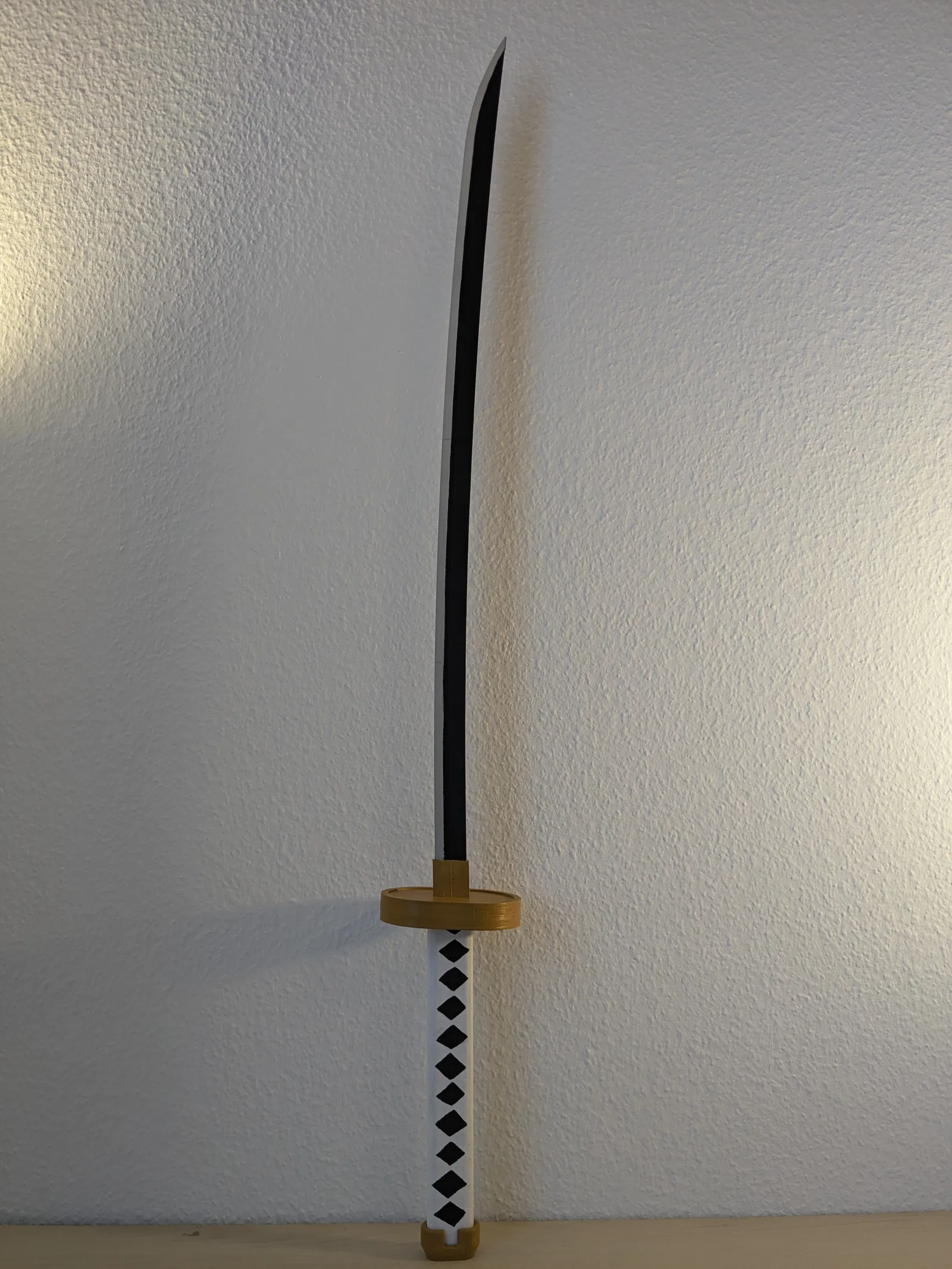

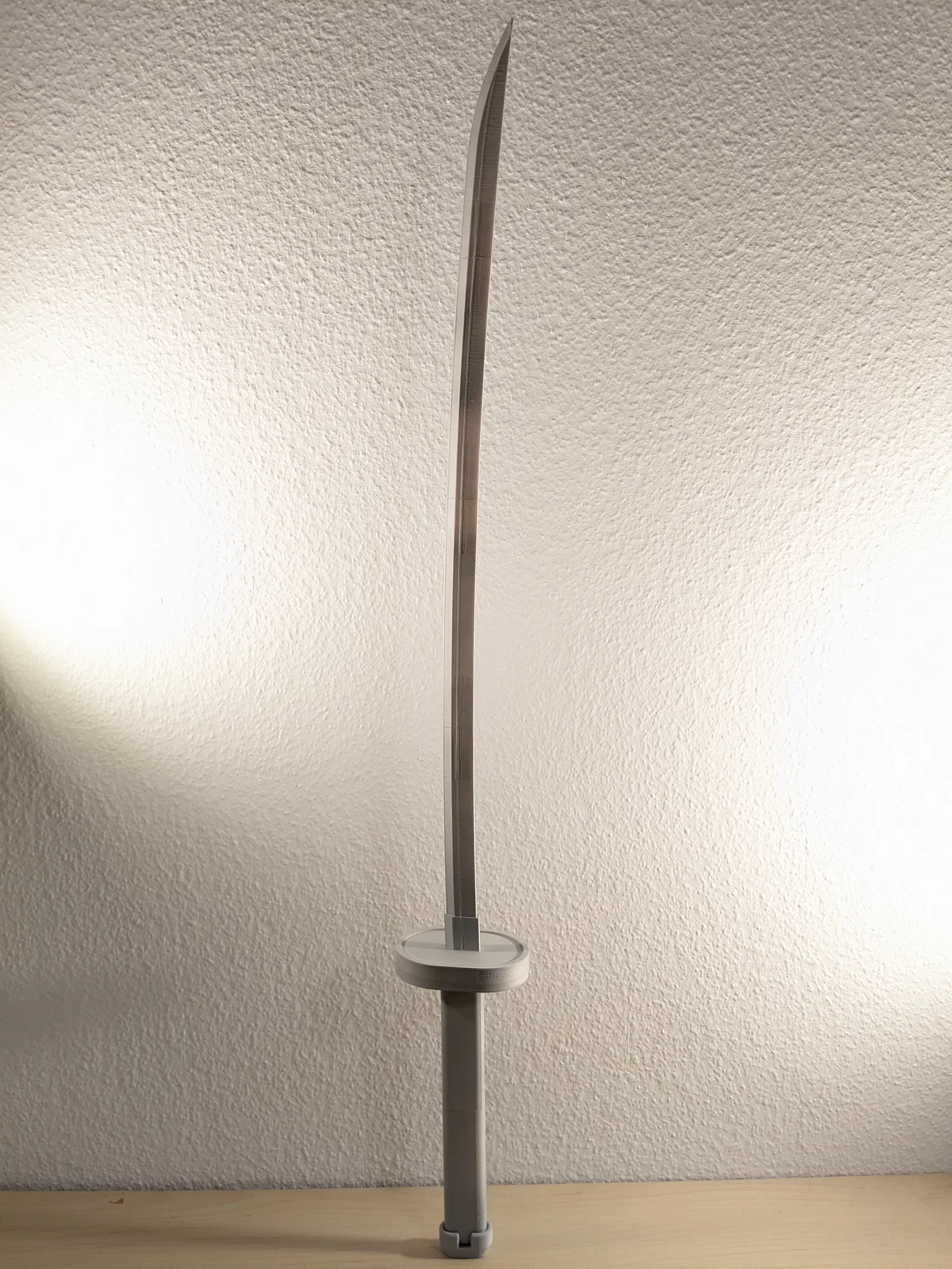

Một mẫu katana tùy biến rất mạnh, lấy cảm hứng từ Wado Ichimonji của One Piece. Thiết kế được tối ưu để in không cần supports, chia thành nhiều phần và ghép lại bằng keo cùng pin joints. Có hơn 25 tham số để bạn chỉnh theo ý mình. Các phần lớn có thể cắt (split) ở nhiều độ cao khác nhau để phù hợp với máy in nhỏ. Bản in ví dụ dài khoảng 95cm.

Tùy biến (Customization)

Nếu bạn muốn tùy biến katana, bạn cần dùng OpenSCAD (https://openscad.org/). Đây là phần mềm miễn phí, có cho Linux/UNIX, MS Windows và Mac OS X. Chỉ cần mở file “katana.scad” bằng OpenSCAD và nhớ bật tính năng Customizer (Window → Customizer). Các giá trị mặc định hiển thị trong customizer chính là các giá trị đã dùng để tạo ra katana trong hình. Phần lớn tham số khá dễ hiểu, bạn cứ thử chỉnh nhẹ để xem chúng tác động ra sao. Nhấn F6 để render các part và F7 để export ra file .stl.

Chiều cao part thay đổi (Variable Part Height)

Trong tab “Assembly” của Customizer có bốn tham số kèm giải thích chi tiết cách dùng. Nói ngắn gọn: chúng cho phép các phần như hilt (cán) hoặc blade (lưỡi) vốn thường quá lớn so với máy in tiêu chuẩn được cắt thành nhiều phần. Code sẽ tự xử lý việc tạo lỗ pin joint, giúp ghép các phần lại dễ dàng.

In 3D (Printing)

Tất cả part được in bằng PLA với nozzle 0.4mm, 2 perimeters, layer height 0.2mm, 6 solid top & bottom layers, không supports và 20% infill. Nếu bạn định ghép nhiều phần bằng pin joints, mình khuyên bạn nên in thử hai part nhỏ bằng tính năng variable part height để đảm bảo pin joint khít vừa. Nếu quá lỏng hoặc quá chặt, bạn có thể rescale pin joints trong slicer hoặc tăng/giảm tolerance multiplier trong file “katana.scad”. Xem các file .3mf để biết hướng đặt (orientation) của các part.

Lắp ráp (Assembly)

Nếu dùng pin joints, hãy ấn (hoặc gõ búa, như trường hợp của mình) pin vào một part trước. Nếu được thì bôi thêm chút keo lên pin. Sau đó bôi keo lên mặt tiếp xúc của part và đẩy part còn lại vào pin, rồi kẹp chặt bằng một cái ê-tô hoặc dụng cụ kẹp tương tự.

Khuyến nghị (Recommendations)

Mình rất khuyến nghị dùng keo epoxy loại mạnh (keo 2K) nếu bạn không chỉ trưng bày mà còn muốn vung kiếm. Một phiên bản trước của lưỡi, không có pin joints, đã bị bung ra vì chỉ dán mặt tiếp xúc bằng super glue. Để tăng độ bền hơn nữa, mình khuyên in pin joints bằng vật liệu cứng hơn như PETG hoặc ABS/ASA. Bạn cũng có thể cân nhắc tăng infill. Ngoài ra, dùng nozzle nhỏ hơn và/hoặc layer height thấp hơn khi in đầu mũi lưỡi sẽ cho chi tiết mịn hơn. Nếu bạn làm katana thật lớn, có thể cần bật supports cho các lỗ pin joint.
