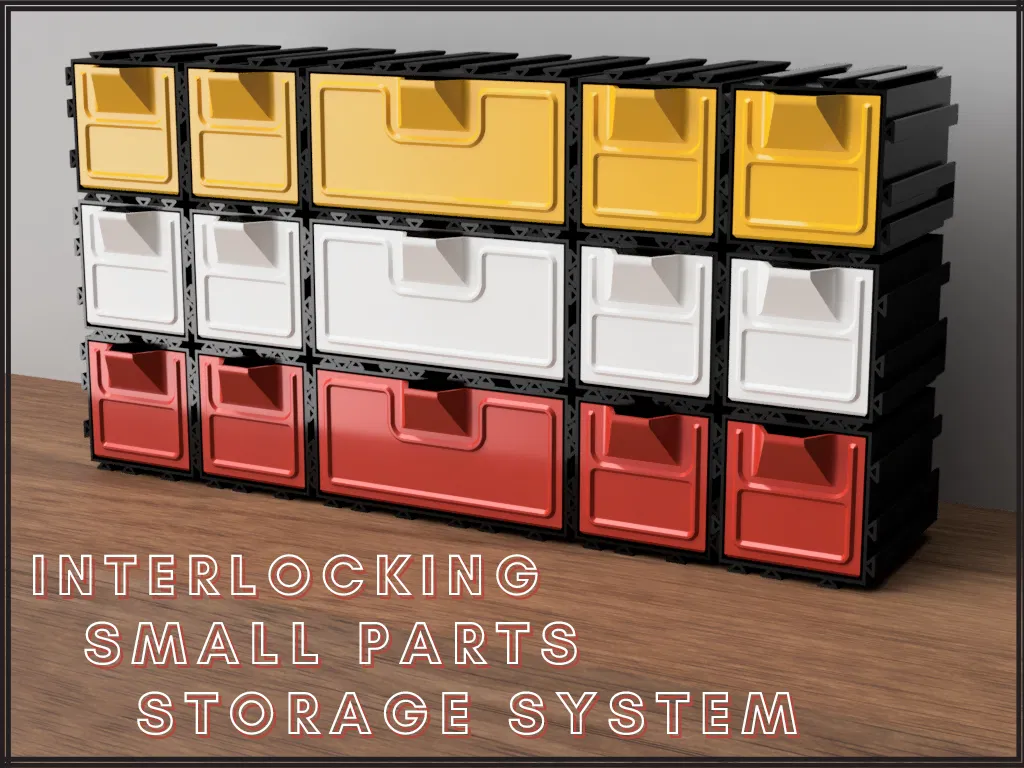

Hệ Thống Lưu Trữ Chi Tiết Nhỏ Liên Kết (Interlocking Small Parts Storage System)
Bộ khung và ngăn kéo lưu trữ chi tiết nhỏ dạng modular, các housing interlock với nhau để bạn tự sắp theo nhu cầu. Khung/kệ in vase mode, ngăn kéo in thường. Có bản clearance rộng hơn cho máy in khác nhau.
Mô tả

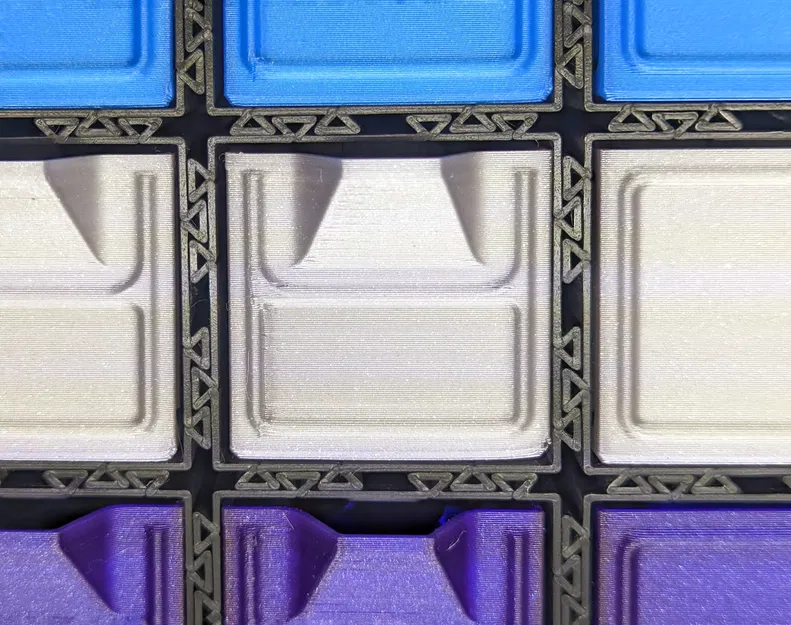

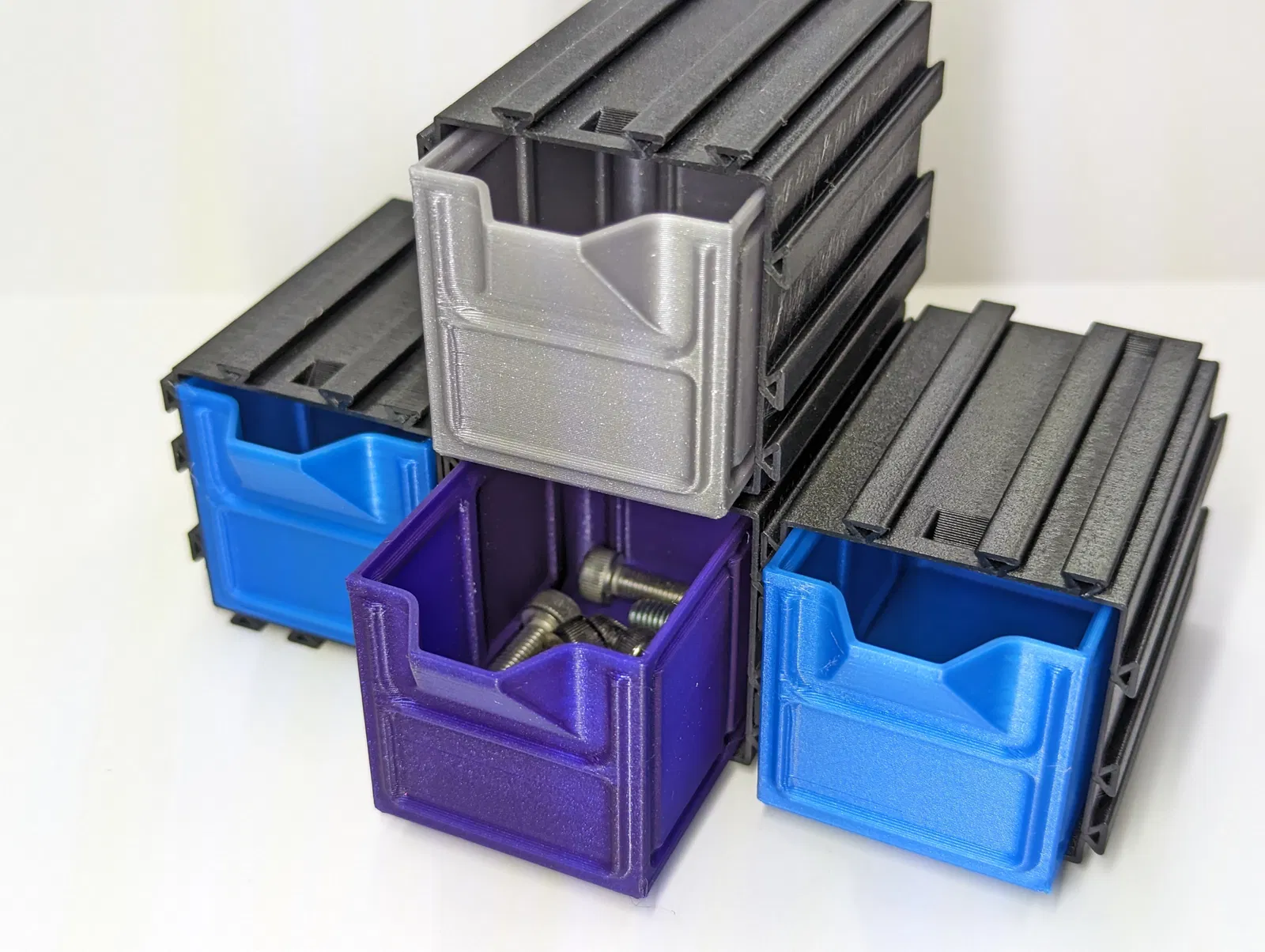

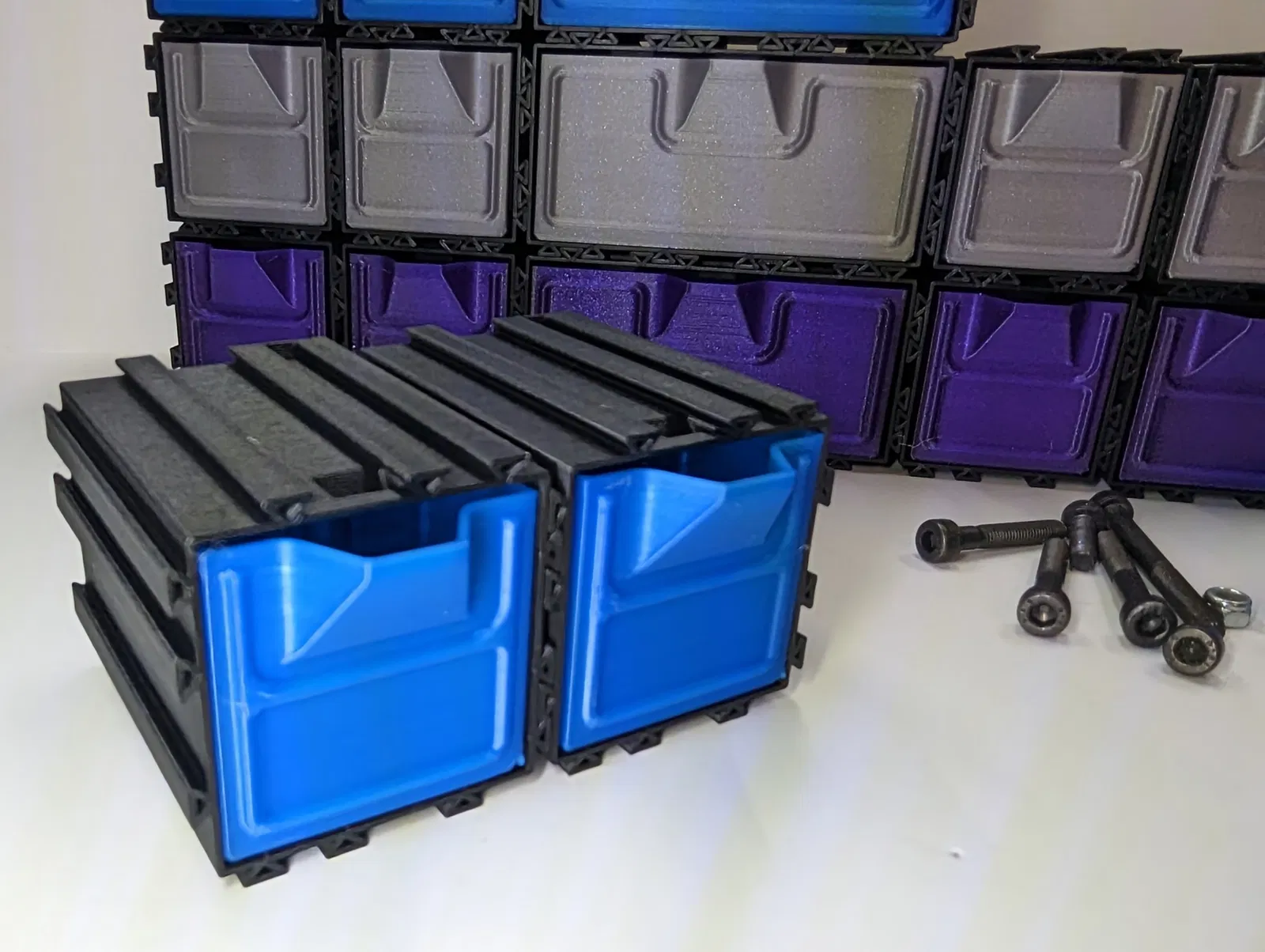

Ngăn kéo và khung (housing) để lưu trữ các chi tiết nhỏ. Các khung có thể liên kết (interlock) với nhau để tạo thành một hệ thống do bạn tự thiết kế và lắp theo đúng nhu cầu của bạn. Tất cả ngăn kéo đều có gân (beading) trên toàn bộ vách bên để tăng độ cứng.

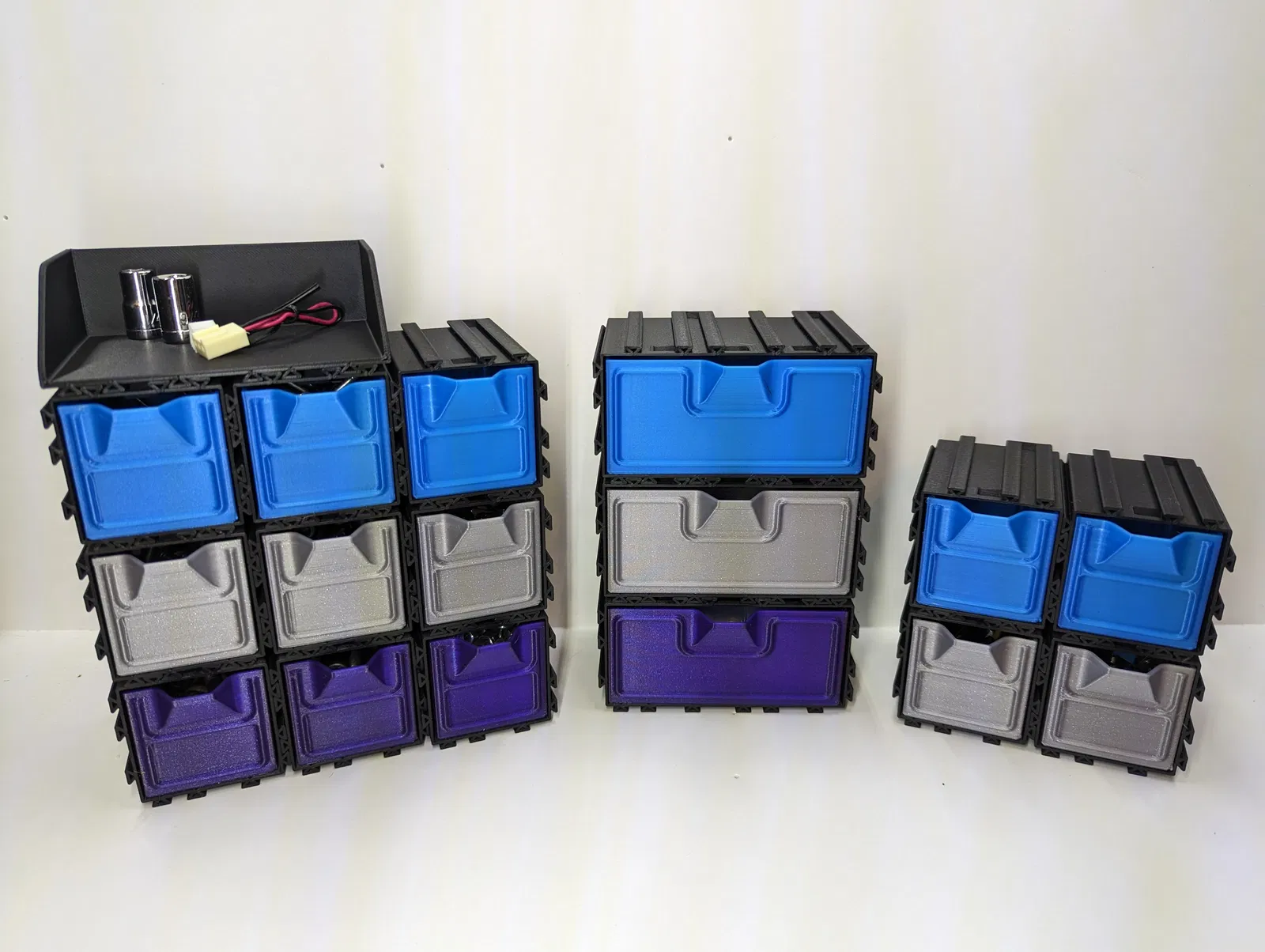

Có 3 tuỳ chọn:
- Khung & Ngăn kéo cỡ Full Size
- Khung & Ngăn kéo loại Double Wide
- Kệ Double Wide

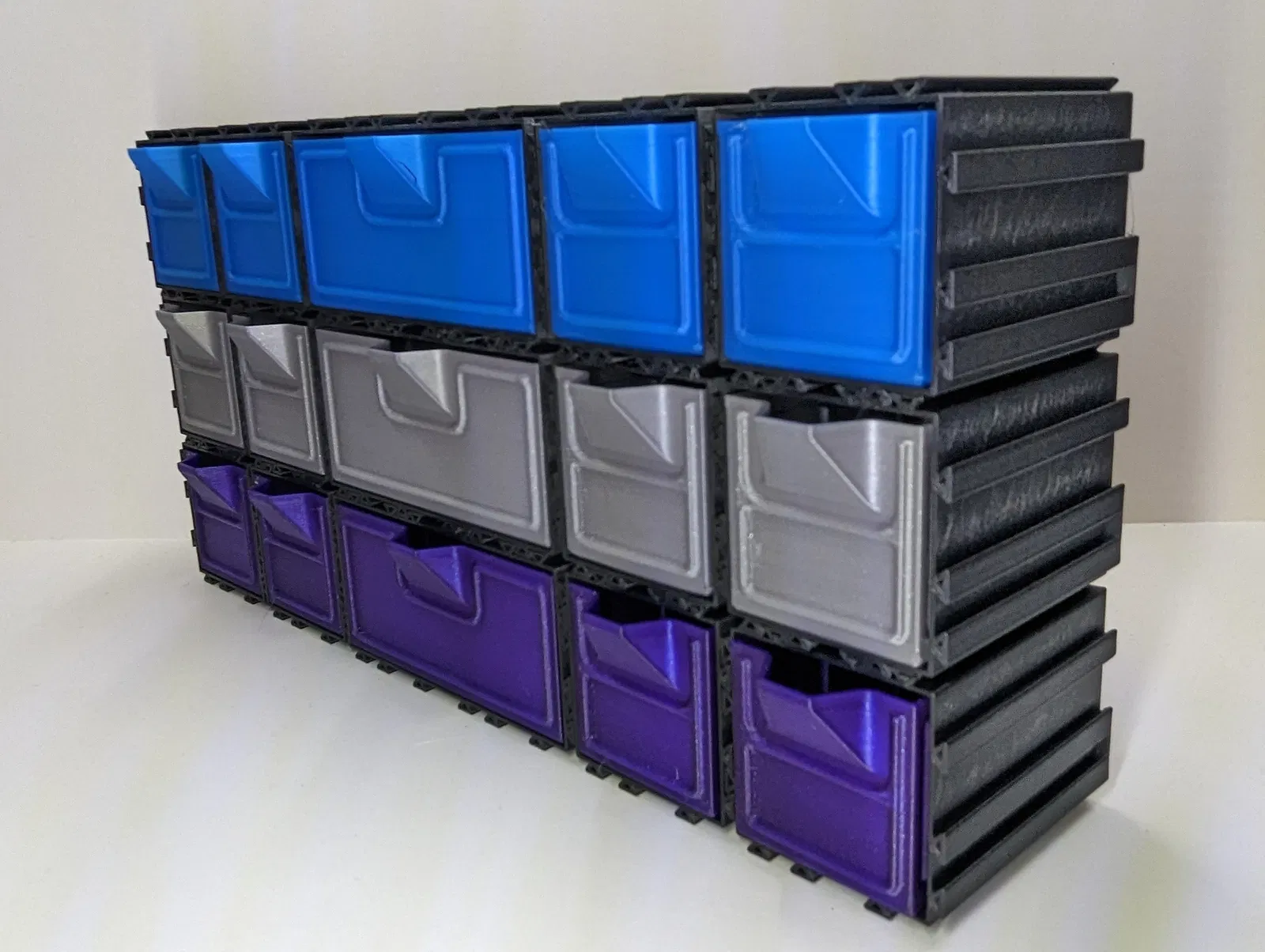

Tất cả kích thước khung và các kệ đều interlock được với nhau để tuỳ biến nhiều hơn.
Các khung được giữ với nhau chỉ bằng kiểu lắp ma sát (friction fit). Vì vậy, khe hở (clearance) sẽ tương đối sát. Do mỗi máy in không giống nhau, mình cũng kèm thêm phiên bản của từng khung và kệ với clearance rộng hơn một chút.
Cài đặt in (Print Settings)
Bắt buộc dùng vase mode cho tất cả khung và kệ. Cá nhân mình in mọi thứ ở layer height 0.25mm.
Hai điểm quan trọng nhất cần làm đúng khi in các file này ở vase mode:
- 1mm external perimeters
- Tổng độ dày lớp đáy (bottom layers) là 1mm (5x0.2mm, 4x0.25mm, v.v.)

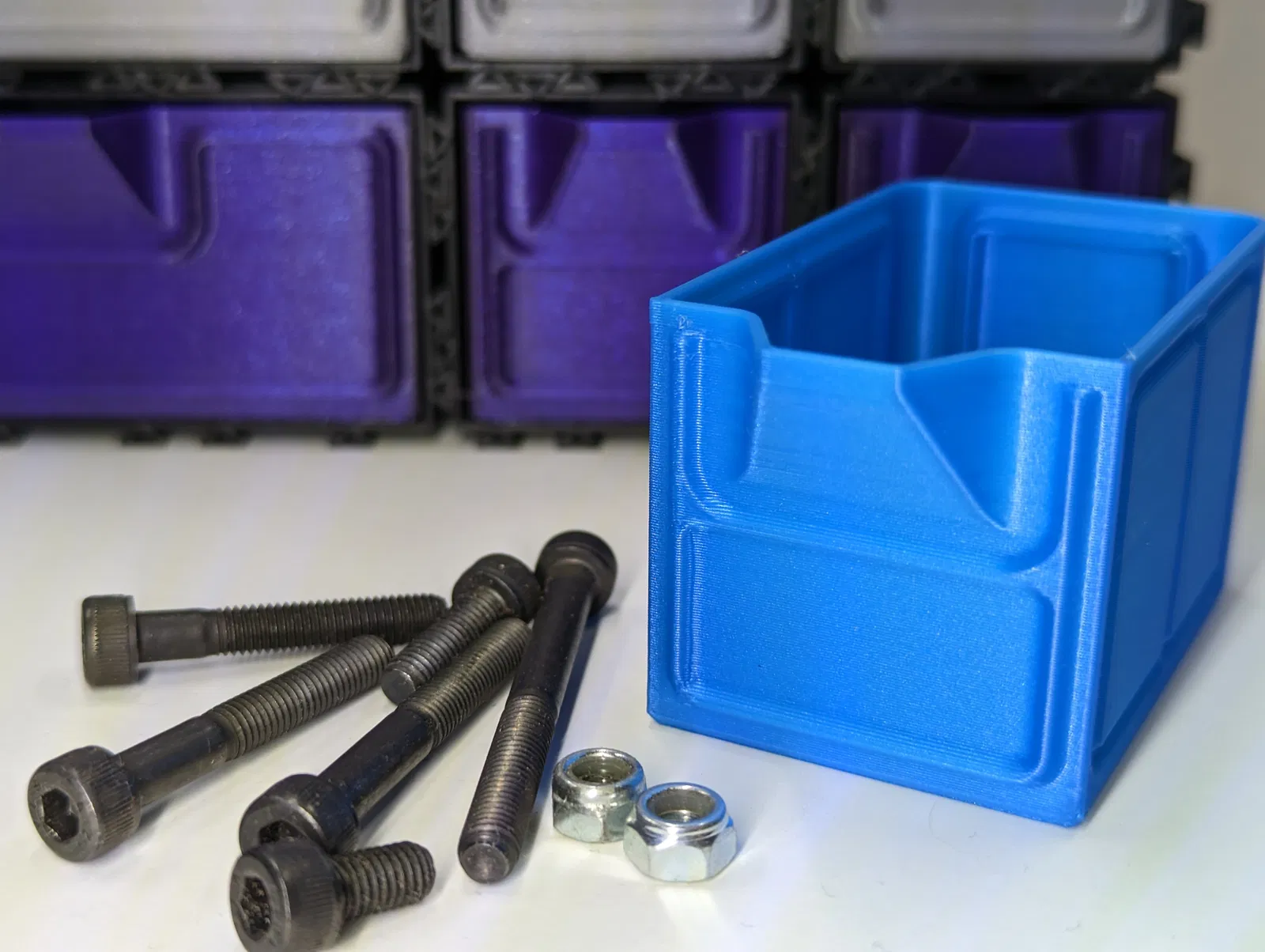

Ngăn kéo không được thiết kế để in vase mode. Vì vách dày 1.2mm, toàn bộ file sẽ được in đặc với ít nhất 2 perimeters.
Hướng dẫn lắp ráp (Assembly Instructions)

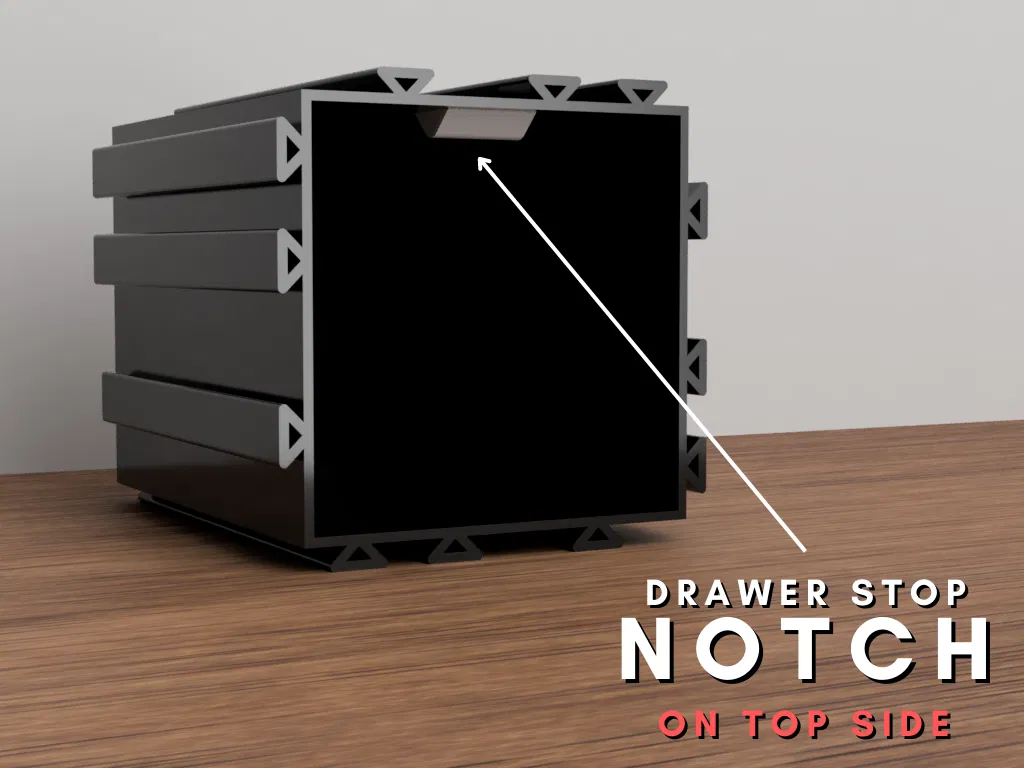

Mỗi khung có một rãnh (notch) ở phía trong, đóng vai trò làm chặn hành trình ngăn kéo. Khi trượt các khung vào nhau, nhớ để các notch quay lên trên ở mọi khung.

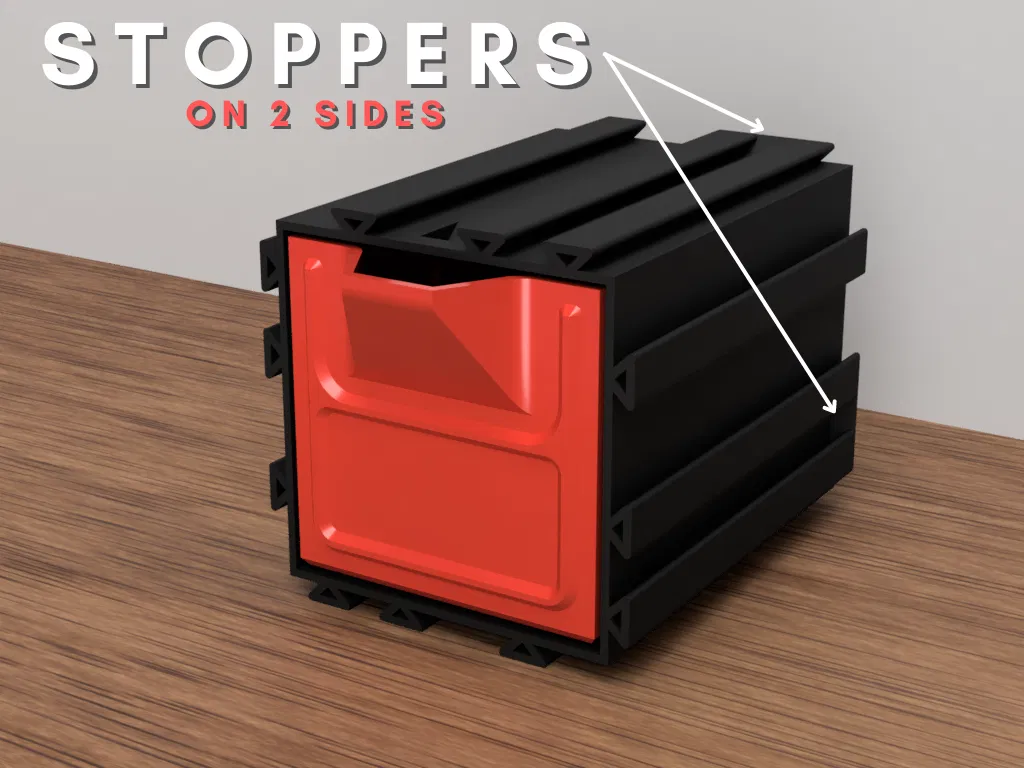

Do có hai chốt chặn (stoppers) được tích hợp ở mặt sau của mỗi khung, nên cần lắp theo đúng thứ tự. Bắt đầu ghép các khung từ góc dưới bên trái của hệ modular. Tiếp tục thêm khung lên phía trên và sang bên phải cho tới khi kết thúc ở góc trên bên phải. Lắp từng khung một sẽ dễ nhất, nhưng cũng có thể ghép thành từng hàng rồi gộp các hàng lại cùng lúc.

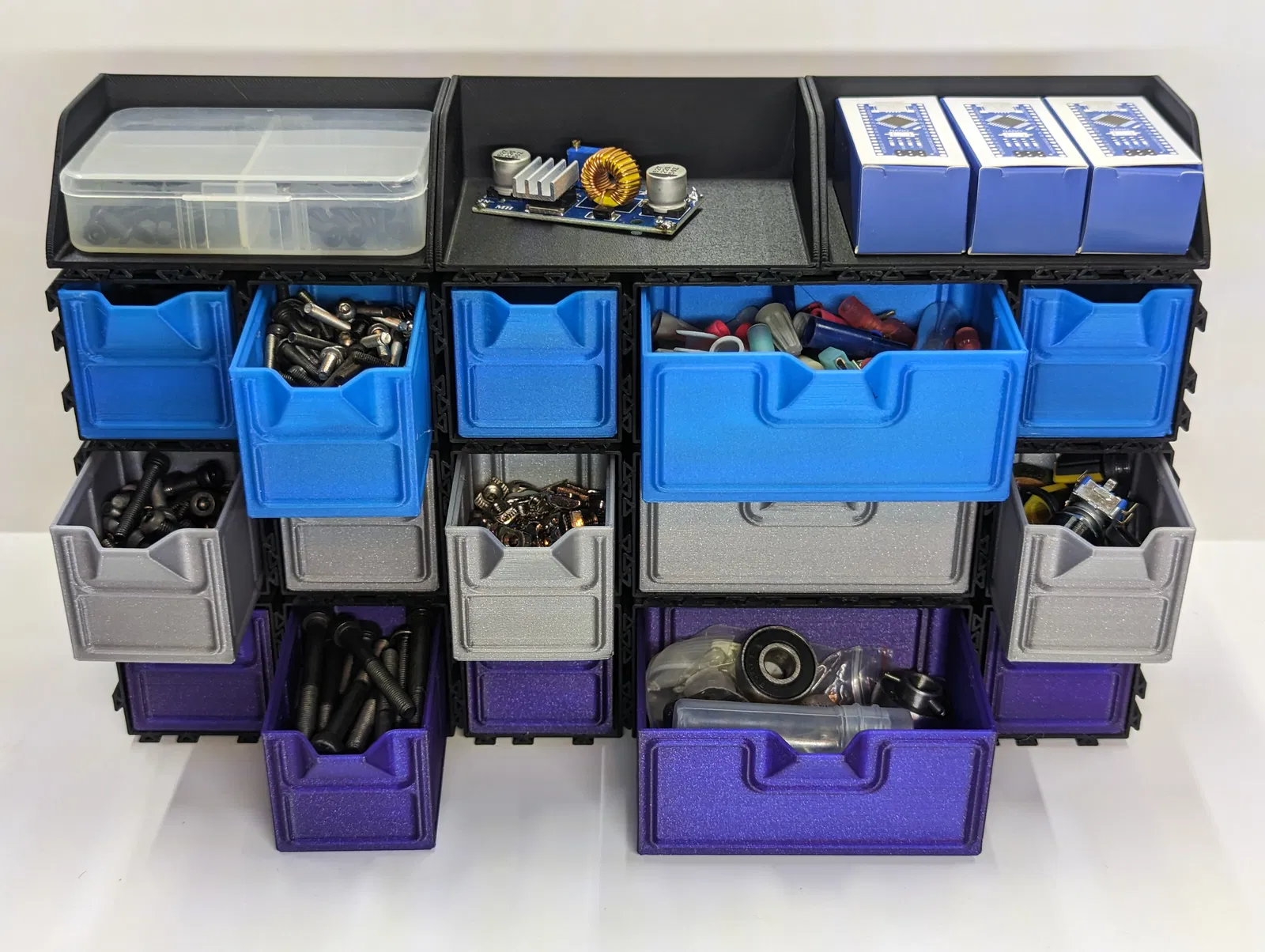

Các kệ được thiết kế để đặt sát cạnh nhau ở tầng trên cùng. Chúng được thiết kế để tì sát (butt up) vào nhau. Vì vậy, không thể đặt một khung nằm cạnh bên kệ.

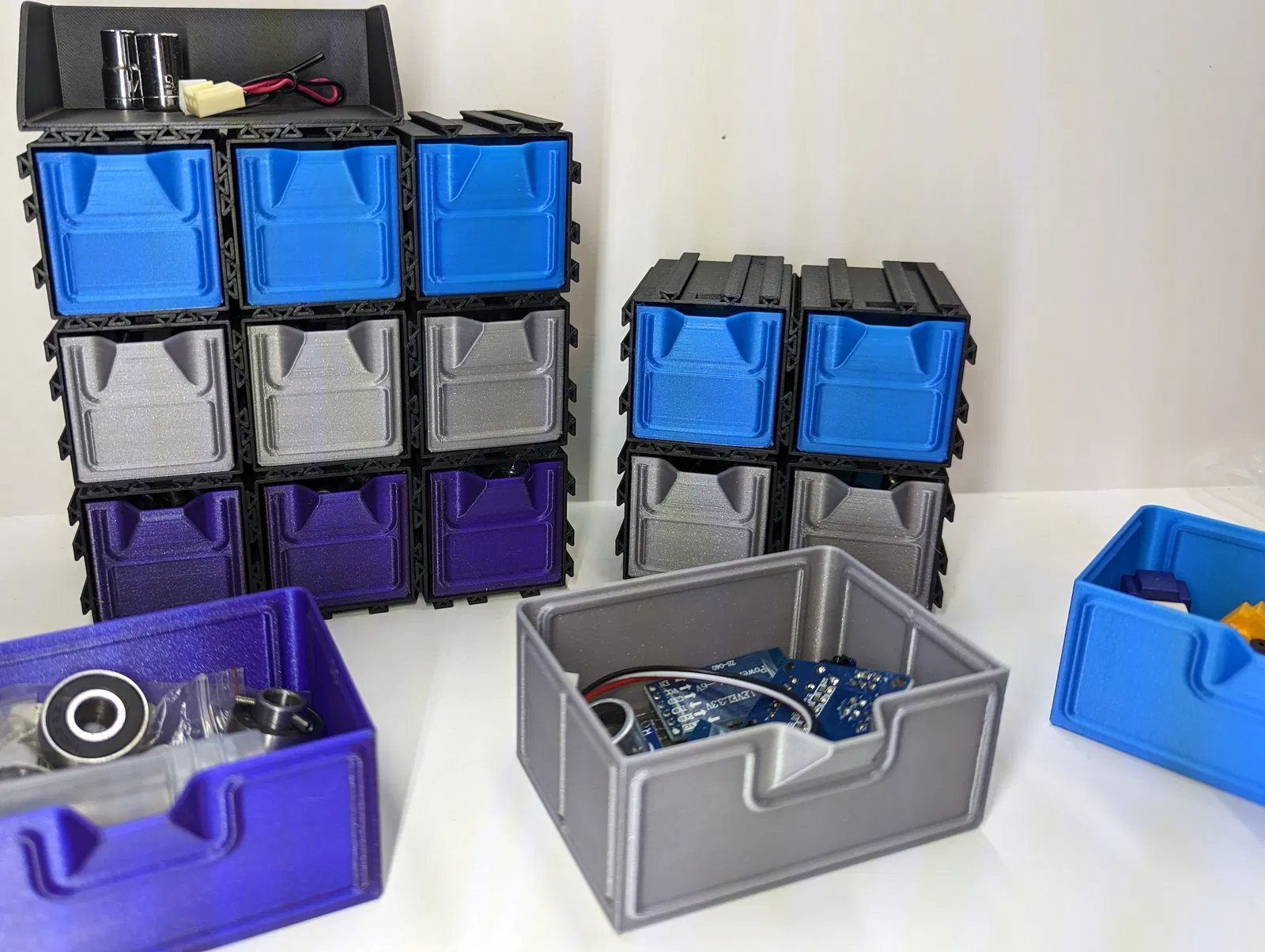

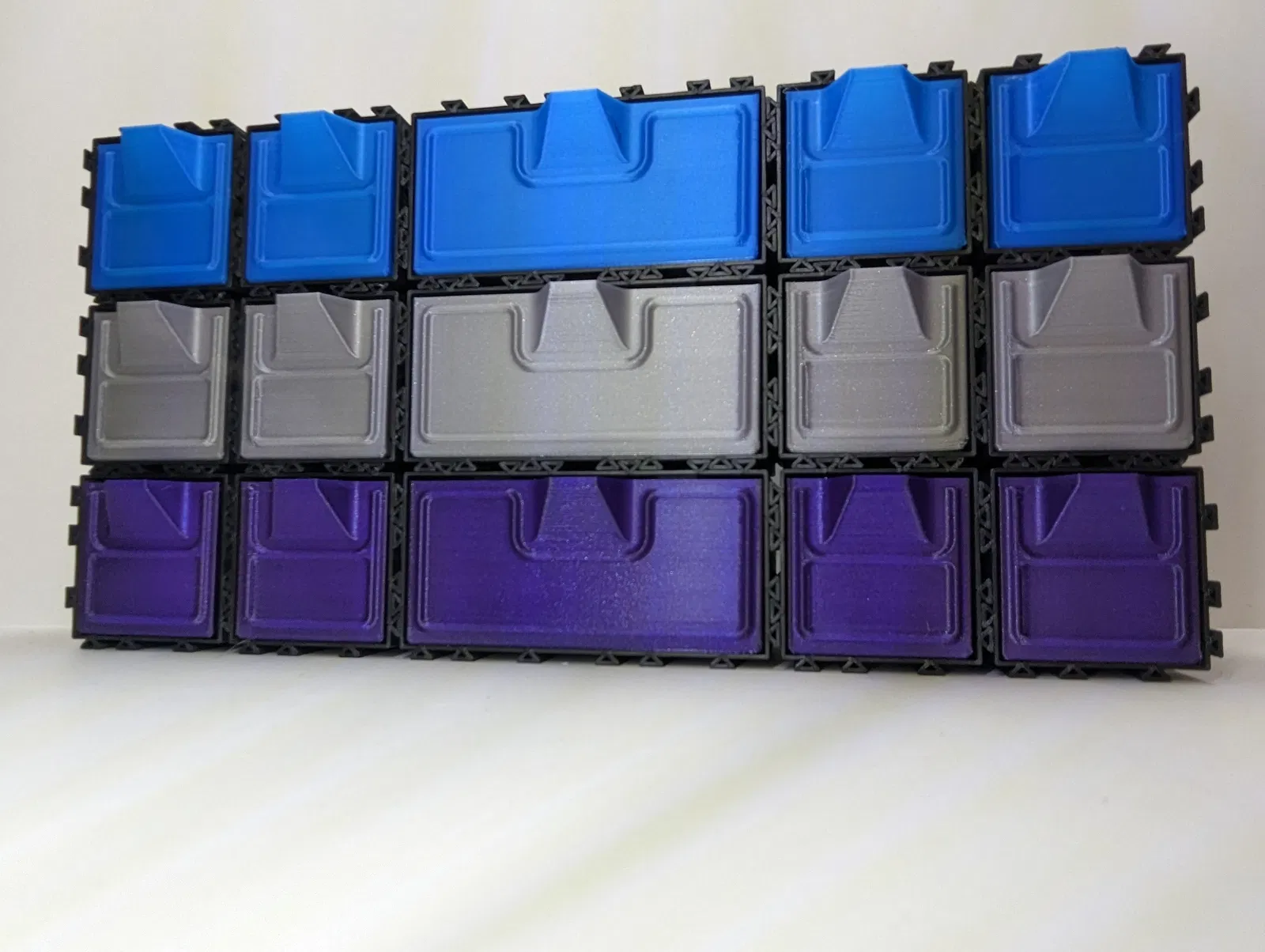

Các loại filament được dùng trong hình phía trên:
Khung (Housings)
- polymaker PolyTerra Charcoal PLA
Ngăn kéo (Drawers)
- Prusament Azure Blue PLA
- Prusament Galaxy Silver PLA
- Prusament Galaxy Purple PLA
