Can holder gập gọn cho quai balo (backpack strap)

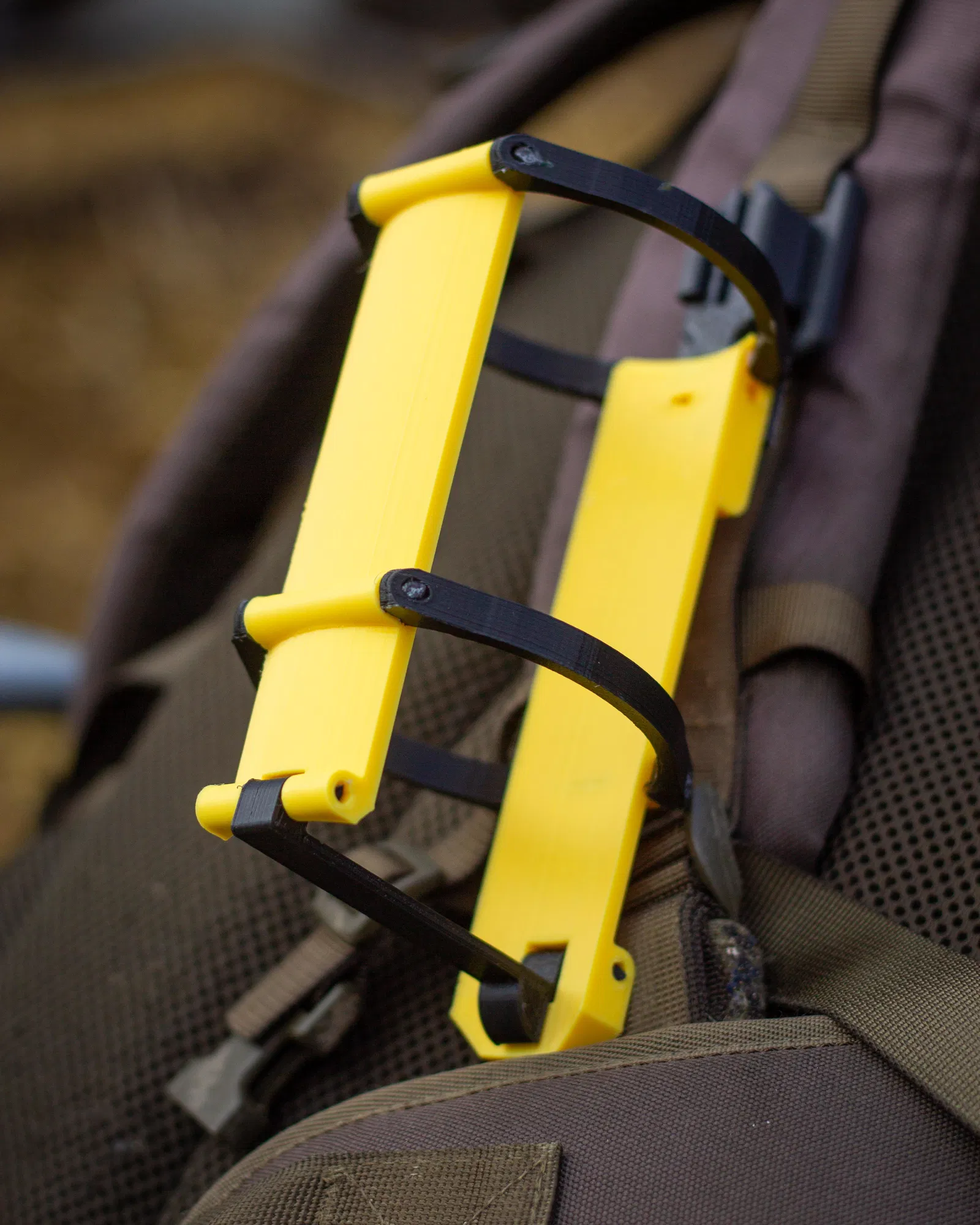

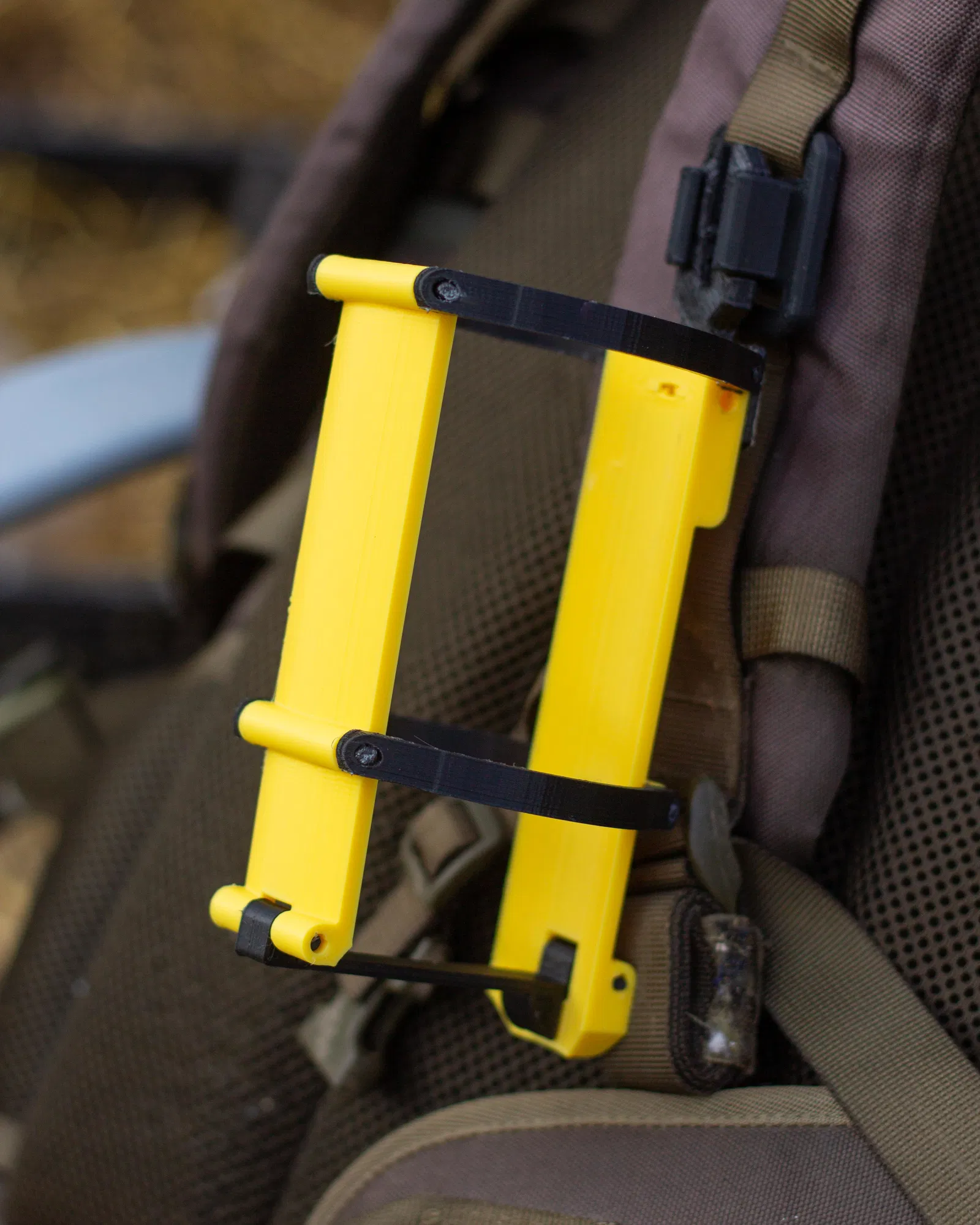

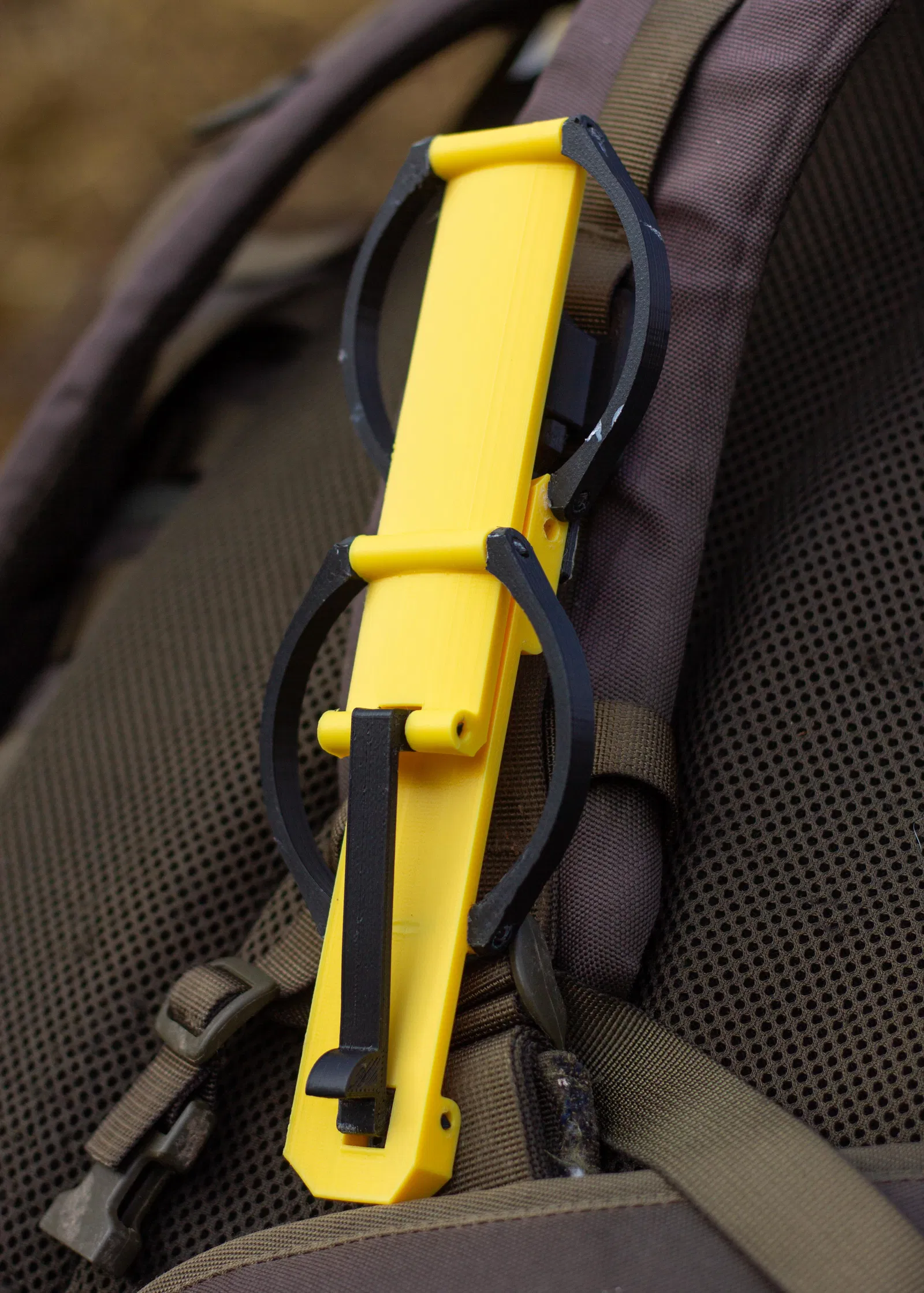

Sau khi đăng , mình thấy nó còn thiếu khả năng gập lại, để khi không dùng thì giảm được thể tích, tiện cất và mang theo. Giờ thì mình đã xử lý xong vụ này rồi.

Các file được chia làm 2 thư mục khác nhau:

1. The foldable can holder (director's cut): Model chính

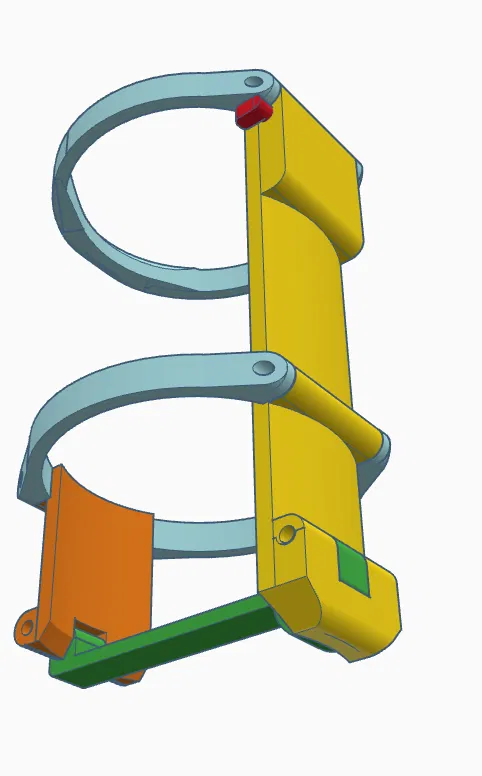

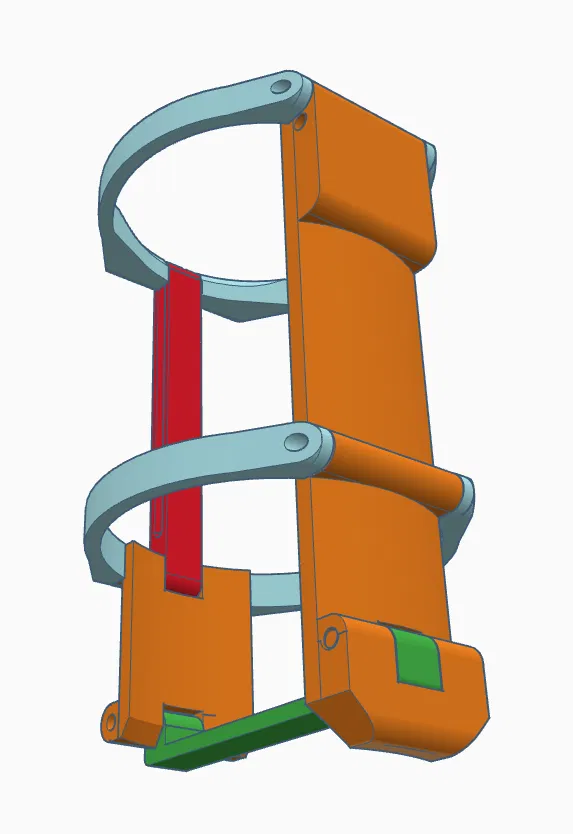

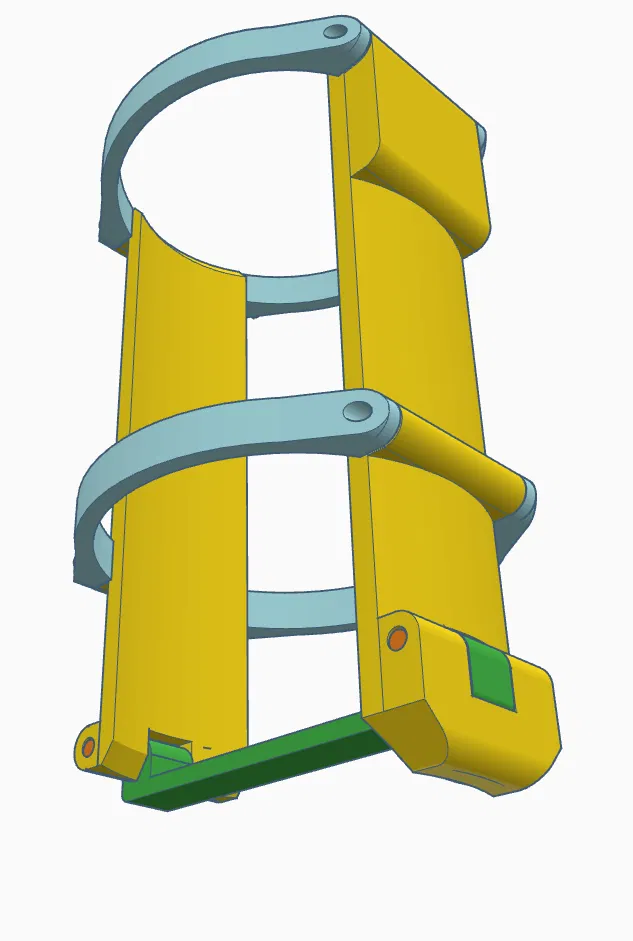

2. The derush: Nhiều bộ phận khác nhau để ráp ra các phiên bản thay thế của holder, vì mình đã đau đầu mấy ngày liền để tìm cách làm tốt nhất. Mình để các phần này để mọi người thử các cơ chế khác, thậm chí remix luôn. Ảnh chụp CAD chỉ để minh hoạ các lựa chọn khác.

CẬP NHẬT:

Trong thư mục “Back plates V2” bạn sẽ thấy các back plate đã được làm lại để dùng dây thun (rubber bands) dễ dàng hơn khi cố định can holder lên quai balo. Có một back plate với 2 móc cho dây thun, và một bản có móc ở phía dưới và chừa chỗ phía trên để dán (glue) adapter QUICK-CLIP.

Phiên bản back plate mình thích nhất là loại kết hợp với adapter QUICK-CLIP, vì nó cho phép gắn/tháo rất nhanh với ngàm QUICK-CLIP (buckle) có thể để sẵn trên balo.

Các móc (hooks) bắt buộc phải là chi tiết rời rồi dán vào lỗ, vì nếu in liền với plate thì hướng lớp (layer orientation) sẽ làm móc không đủ bền.

Update 2,

Cái can holder của mình bị rớt và một trong các pin nối hai bên bị gãy. Có phải do keo CA (ca glue) “ăn” PETG không? Mình không chắc. Nhưng việc này làm mình phải giải quyết mấy vấn đề của các pin:

Chúng cần keo, ráp khá phiền (thiệt sự mình chưa bao giờ thấy vui khi dán chúng vào đúng chỗ). Và nếu gãy một cái, bạn phải in lại 4 chi tiết rồi lắp lại từ đầu.

Không ổn chút nào.

Vậy nên sau khi pin gãy, mình ra tiệm đồ kim khí mua một cây ty ren M3 (M3 threaded rod) và một đống ê-cu (loại có vòng nhựa chống tuột). Sau đó mình làm file STL “bolt compatible side”. Về cơ bản nó giống y mẫu cũ, chỉ khác là giờ có một bề mặt phẳng ngon lành để con ốc/bolt tựa lên.

Thiết lập in của mình:

• PETG
• 4 walls
• 20 per cent infill
• Tree supports
• 0.2 layer height
• mouse ears

Nhớ mua thêm dây thun, và cả keo.

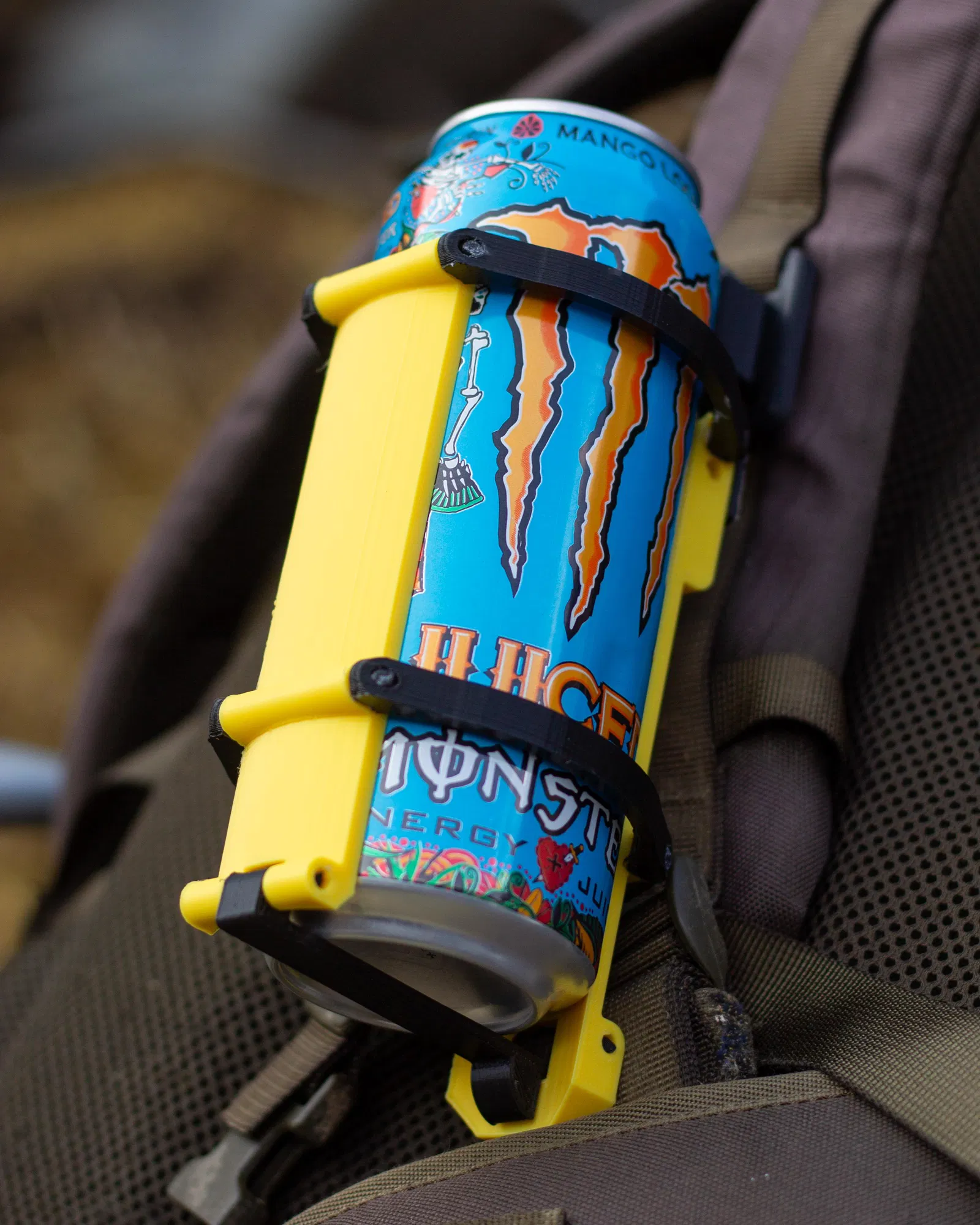

Gắn lên balo:

Ảnh đang dùng bản không gập, nhưng cách gắn y chang.

Bạn nên in mẫu nào tuỳ theo cách bạn muốn gắn holder.

Mình đã chuẩn bị vài lựa chọn:

1. Gắn lên quai balo trơn, không có điểm gắn sẵn.

Trường hợp này, in “side with hook”

Quấn dây thun quanh quai và móc chúng THẬT CHẮC vào các vòng.

HOẶC, in phiên bản QUICK CLIP buckle mình đã remix, thiết kế cho dây thun để gắn lên quai trơn và giúp can holder dễ gắn/tháo hơn.

“Foldable can holder back plate w hook” có một móc phía dưới để giữ dây thun.

    2. Gắn lên quai balo có dây kiểu molle (molle type webbing):

Trường hợp này sẽ dùng “molle tab to glue” và “QUICK CLIP to glue”, cả hai đều remix từ QUICK-CLIP.

Ngoài ra cũng có “Horizontal strap clip to glue”.

Clip gốc lấy từ

Chọn tab phù hợp nhu cầu của bạn, rồi in hoặc là hai cái “side with hook”, hoặc chỉ một cái cho phía dưới và dùng "ring" cho phía trên, hoặc dùng luôn cái móc ở đáy của backplate.

 3. Gắn ở chỗ có một dây molle nằm ngang (horizontal molle strap)

Trường hợp này sẽ dùng “Horizontal strap clip to glue”.

Clip gốc lấy từ

Cứ remix hệ này theo đúng nhu cầu của bạn.

Hệ này cũng có tiềm năng làm thành base plate cho chai nước nữa.

In xong nhớ chia sẻ hình can holder trên chiếc túi/balo bạn thích nhất, kèm theo vài kỷ niệm về những chuyến đi “điên rồ” mà nó đã theo bạn.

Update:

Có bạn hỏi cách dùng holder với chai đường kính 92mm, gắn trên xe đạp. Nên mình đã thêm một file như vậy trong thư mục Directors cut. File đó chỉ là backplate. Để dùng, bạn scale mọi phần còn lại trong slicer lên 141.5 per cent.

Mình cũng kèm theo một tấm plate trống không có lỗ, và một model phần lỗ để bạn thêm trong slicer dưới dạng negative volume, nếu ai muốn dùng holder với chai của mình.

Để dùng, re-scale cái plate theo công thức:

(đường kính chai của bạn) x 46.7 chia cho 92

Kết quả đó là kích thước trục z của back plate mà bạn cần nhập trong slicer.

Và

(đường kính chai) x 100 chia cho 65

Kết quả đó là phần trăm bạn cần nhập trong slicer để upscale mọi bộ phận còn lại của holder.
