Mod magnetic shifter cho Fanatec GT3 v2

Fanatec McLaren GT3 v2 có thể là một trong những chiếc wheel ngon nhất trong tầm giá này. Nhưng với mình thì nó chưa thật sự “tới” hoàn toàn. Nên mình đã dành thời gian thiết kế một bộ magnetic shifter phù hợp với những món linh kiện mình đang có sẵn.

Bản 3D print này có thể không đẹp hoặc không cứng cáp như bộ của Simmakerz (carbon), nhưng vẫn làm tốt nhiệm vụ với chi phí chỉ bằng một phần nhỏ.

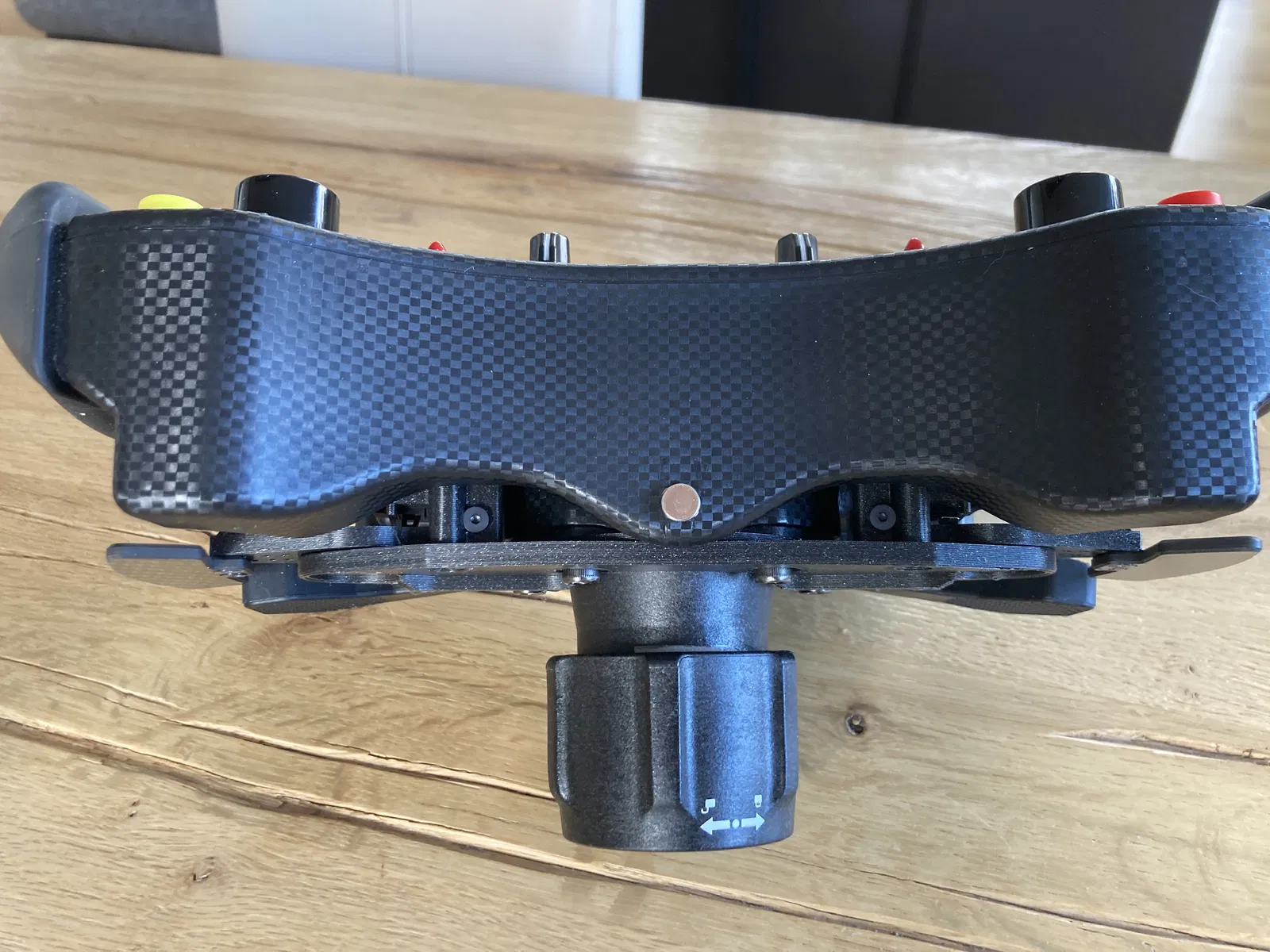

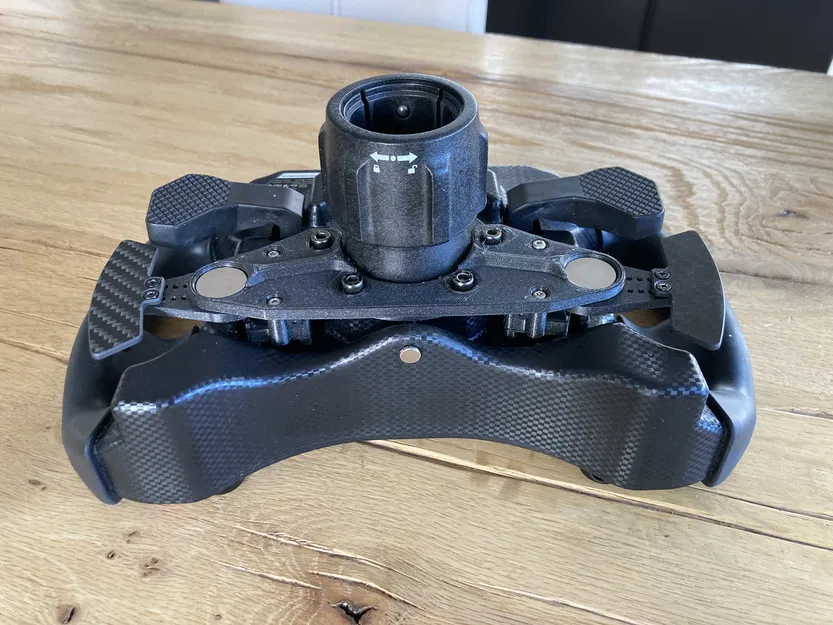

Mình dùng Prusament PLA Prusa Galaxy Black, màu lên đúng hợp với cái wheel này luôn, nhìn hình là thấy.

Thiết kế này dựa trên:

• endstop switch cho 3D printer hoặc CNC (xem hình bên dưới)
• vài viên nam châm tròn dẹt 20x3mm
• paddle đi kèm theo Fanatec Clubsport magnetic paddle module

Bạn sẽ cần cho mod này:

• 1x 3D print Fanatec_GT3_magnetic_shifter_magnet_plate
• 1x 3D print Fanatec_GT3_magnetic_shifter_quick_release_spacer
• 4 con M3x10 hoặc dài hơn (để cố định magnetic shifter)
• 2x magnetic shifter như mô tả bên dưới

Mỗi magnetic shifter gồm:

• 1x switch (ms-1a-14.5-c), chỉ dùng chân C và NO
• 2x M2x7 hoặc keo siêu dính (superglue) để cố định switch
• 2x dây mảnh dài 7cm + đầu connector 2 pin (JST XH 2.54mm)
• 2x nam châm tròn dẹt (thiết kế cho loại 20mm, nhưng nhỏ hơn chắc vẫn OK)
• 1x 3D print Fanatec_GT3_magnetic_shifter_switch_holder
• 1x 3D print Fanatec_GT3_magnetic_shifter_bottom_spacer (dán superglue vào switch holder)

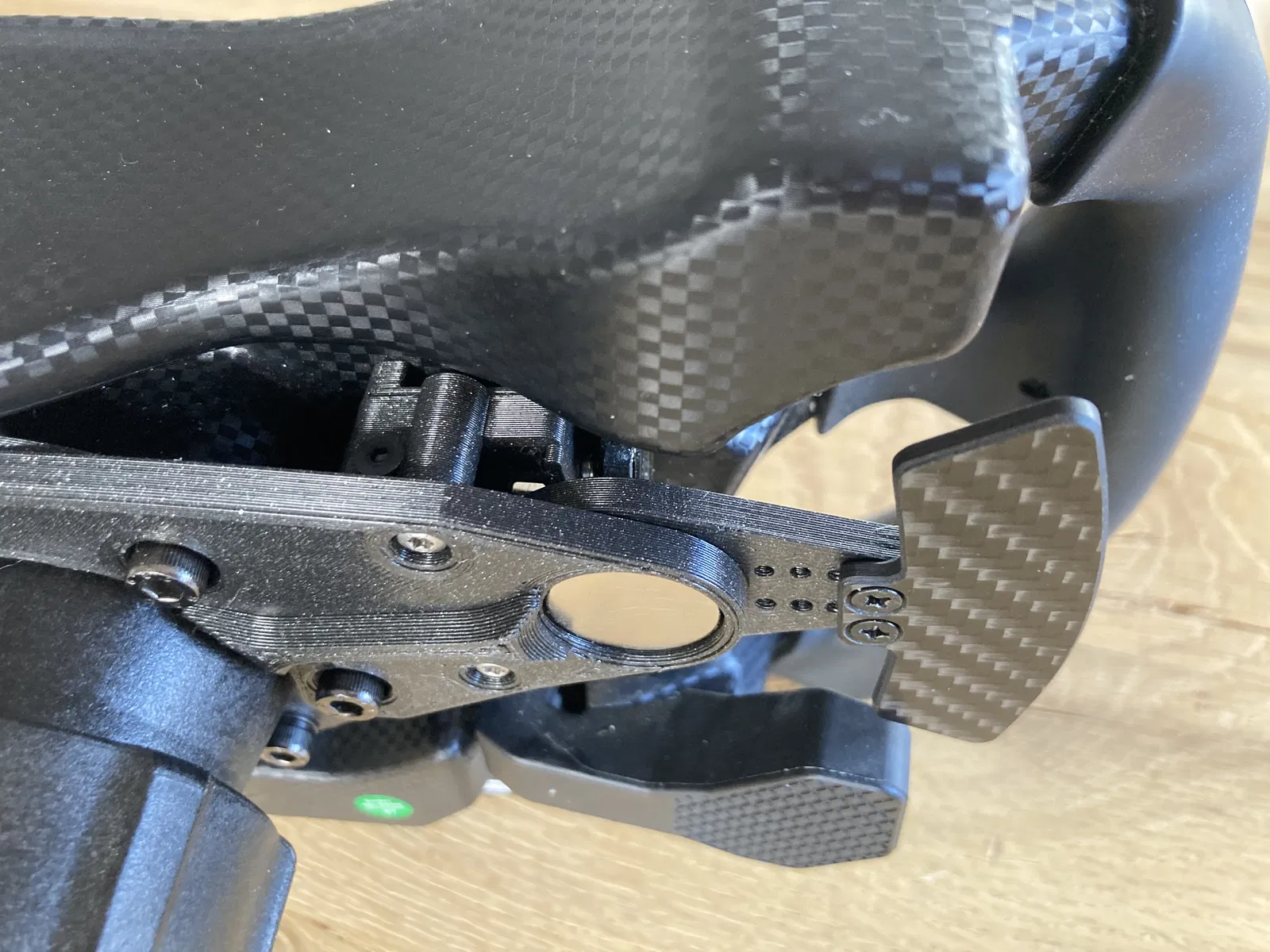

• 1x 3D print Fanatec_GT3_magnetic_shifter_lever
• 1x M3x40 hoặc 2x M3x10 để siết cố định cái lever
• 1x paddle do bạn tự thiết kế (khoảng cách 7.5mm)

Tất cả các part khi in đều không cần support, và nhớ kiểm tra orientation cho đúng, để lúc in thì mặt cần thiết nằm phẳng trên bàn in (đặc biệt là cái lever). Dĩ nhiên hoàn toàn có thể thiết kế thành 1 part, nhưng sẽ cần support. Mình không thích support.

Mình làm model này trong khoảng 3 ngày, gồm thiết kế, làm prototype và in thử 12 lần (tầm 200gr filament) để ra được phiên bản này.

Nếu bạn in và thấy thích, để lại cho mình một comment nha, mình sẽ vui lắm.
