Kẹp giữ cáp (bắt vít countersunk) – Cable Holder (with screws)
Kẹp giữ cáp cho bàn làm việc hoặc tủ đầu giường, có 2–10 rãnh. Thiết kế lỗ bắt vít countersunk (đầu vít 8mm), lỗ 4mm, cách nhau 35mm; hỗ trợ dây tối đa 5mm. Có sẵn file .STP để tùy chỉnh.
Mô tả
Từ 2 đến 10 rãnh, mấy cái kẹp giữ cáp này giúp cố định dây chắc chắn.

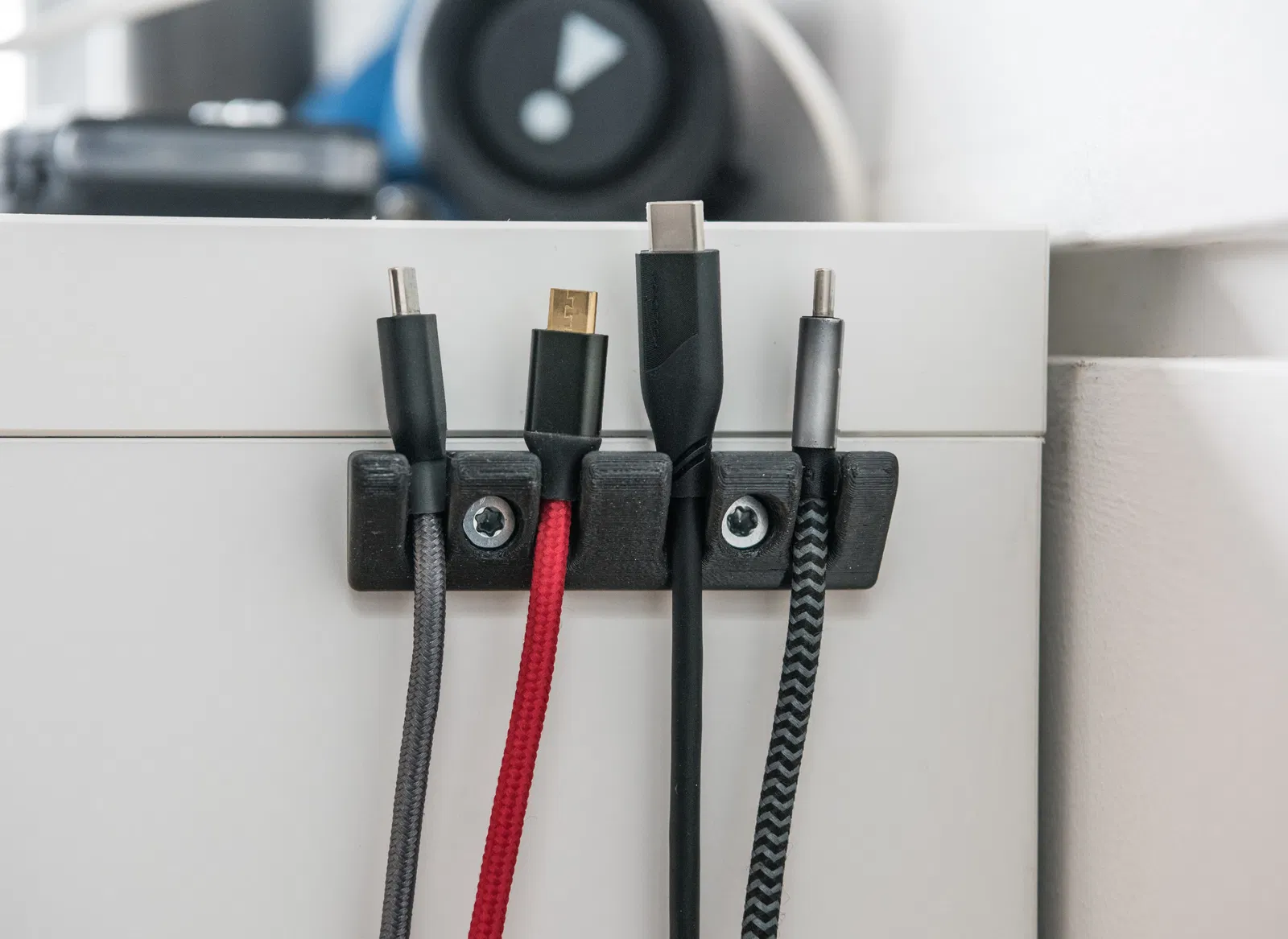

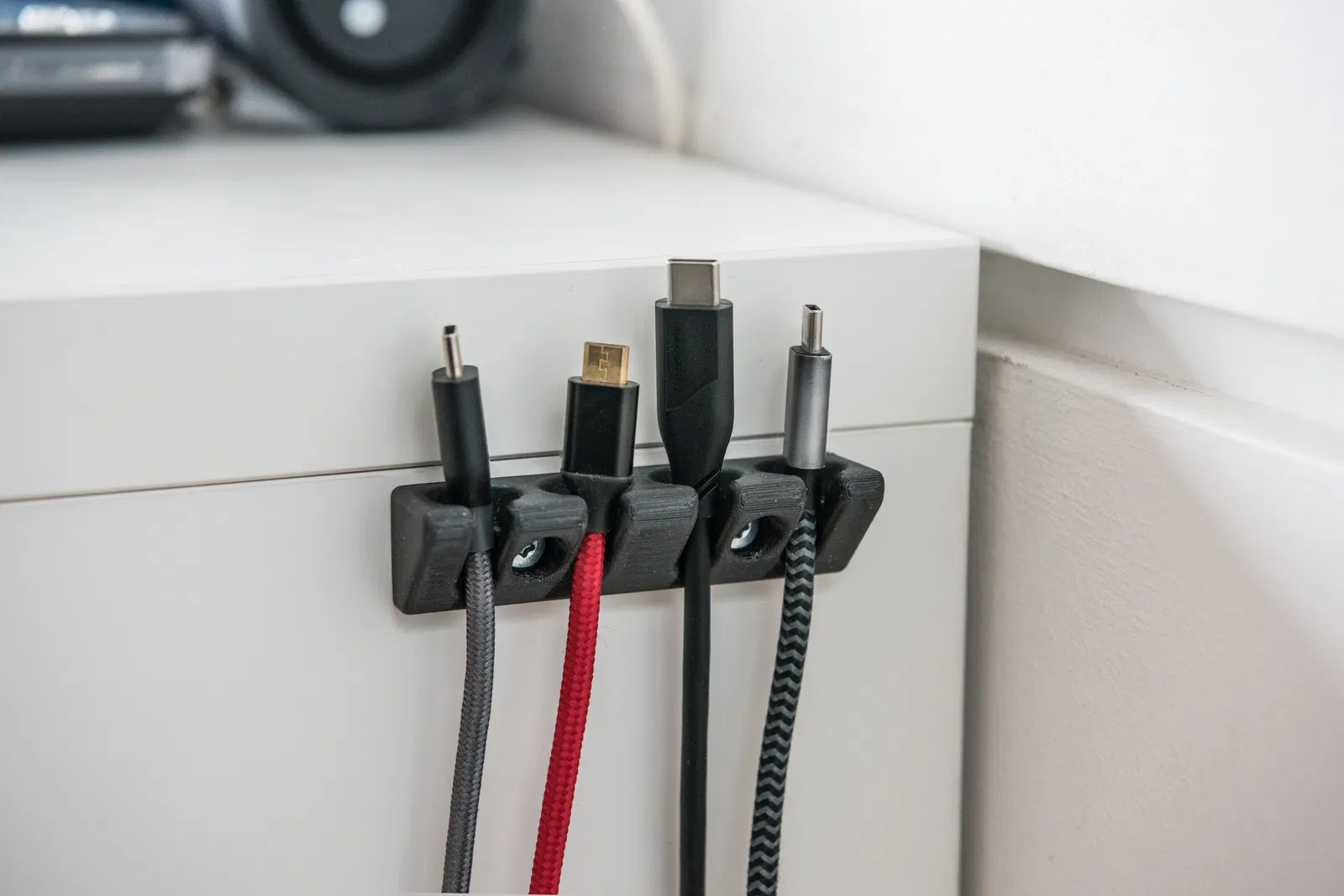

Ban đầu mình làm để gắn ở tủ đầu giường, vì quá mệt vụ dây sạc cứ rớt xuống sàn khi đang nằm trên giường.
Thông số:
Đầu vít
Countersunk 8mm
Đường kính lỗ bắt vít
4mm
Khoảng cách giữa các lỗ bắt vít
35mm
Đường kính cáp tối đa
5mm
Kích thước chiếm chỗ (Footprint):
Số rãnh
Rộng [mm]
Sâu [mm]
Cao [mm]
lỗ bắt vít
2 rãnh
39.2
20
20
1
4 rãnh
75.2
20
20
2
6 rãnh
111.2
20
20
3
8 rãnh
147.2
20
20
4
10 rãnh
183.2
20
20
5
Mẹo: Khi dùng vít countersunk, nên tăng số perimeters cho “dày” một chút. Mình dùng 4 perimeters, nozzle 0.4.
Có sẵn file .STP để bạn tùy chỉnh.
