Gá đỡ Harness túi ghi-đông – model Parametric

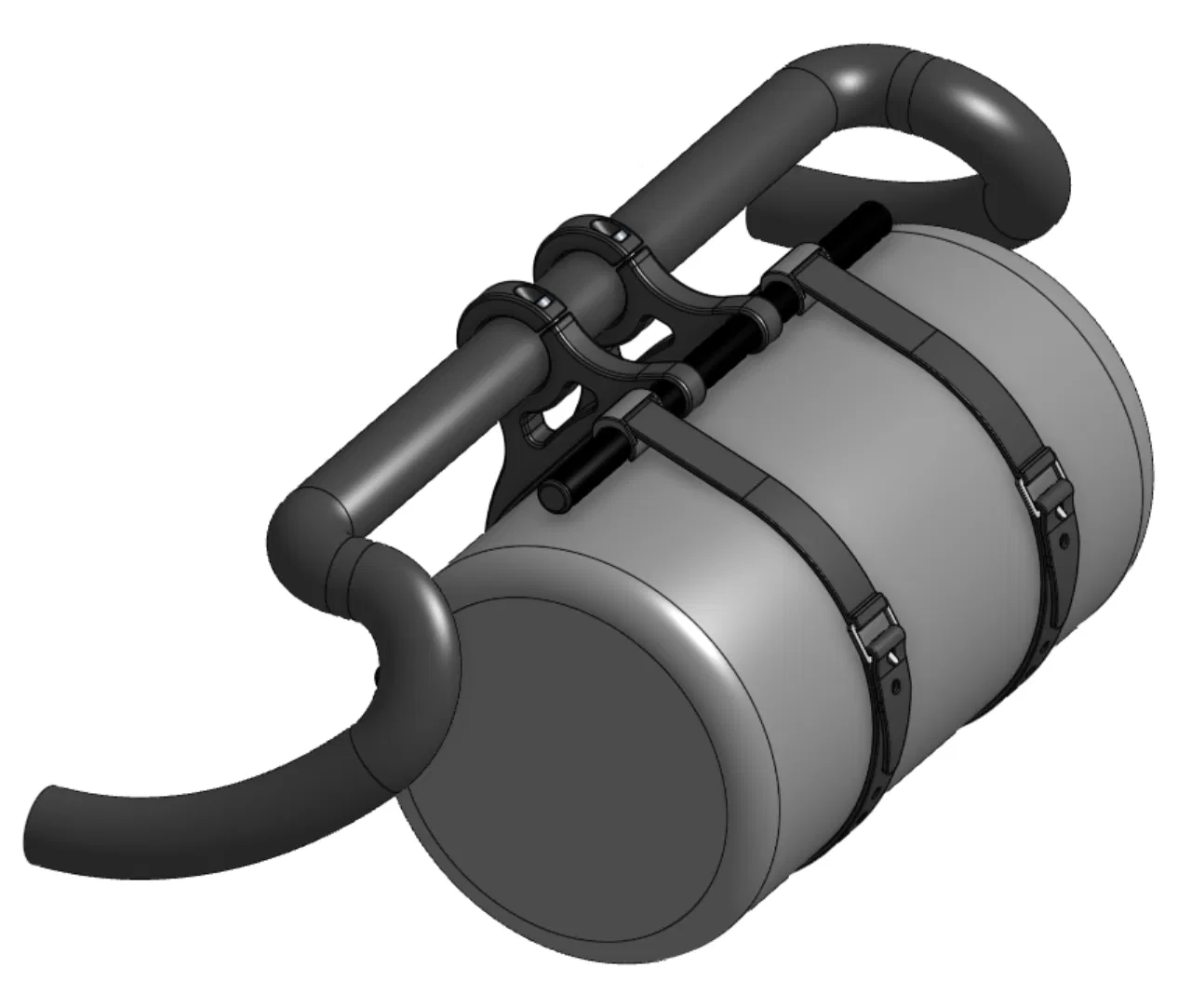

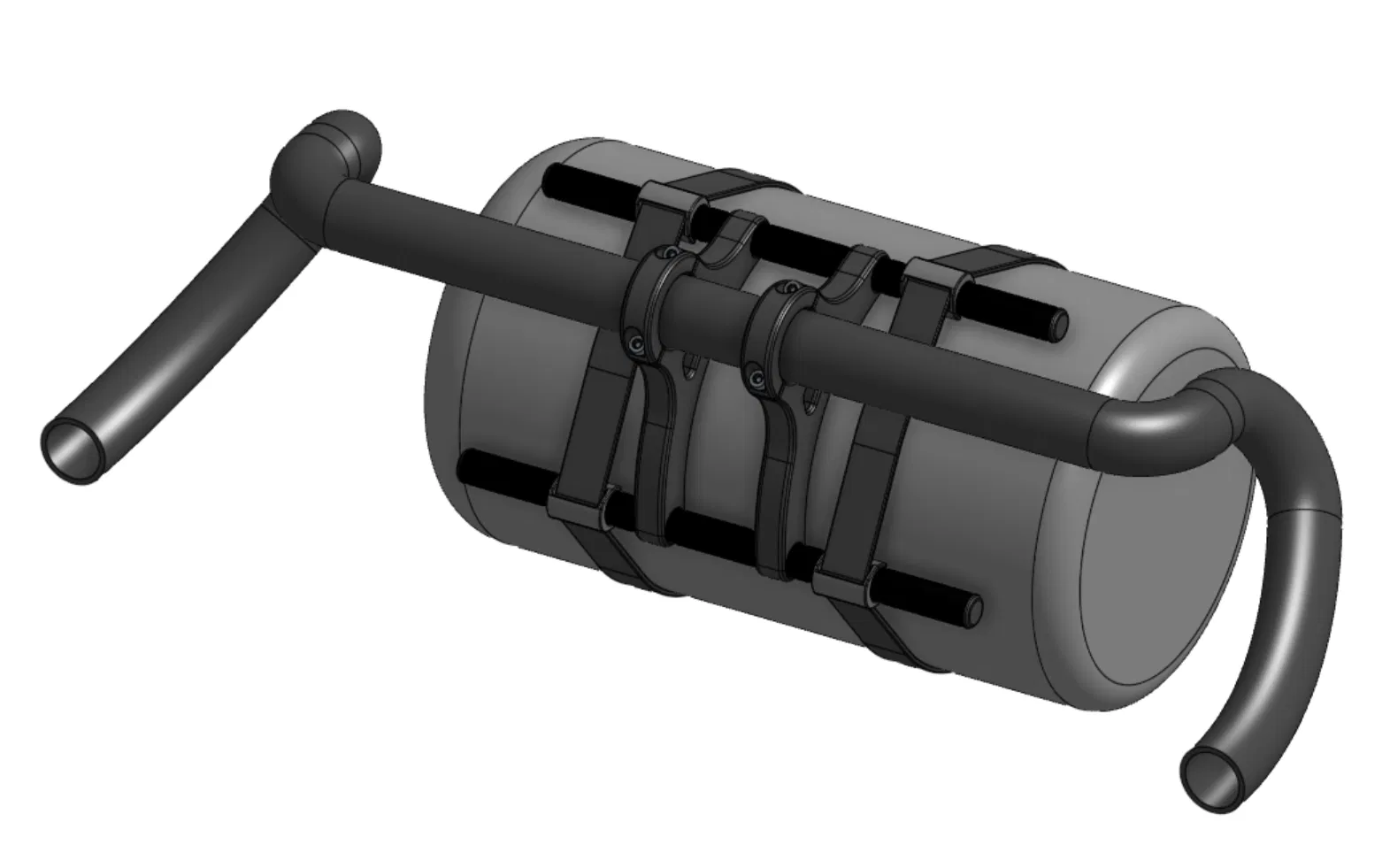

Bộ harness gắn túi ghi-đông (handlebar bag) cực kỳ linh hoạt cho bikepacking.

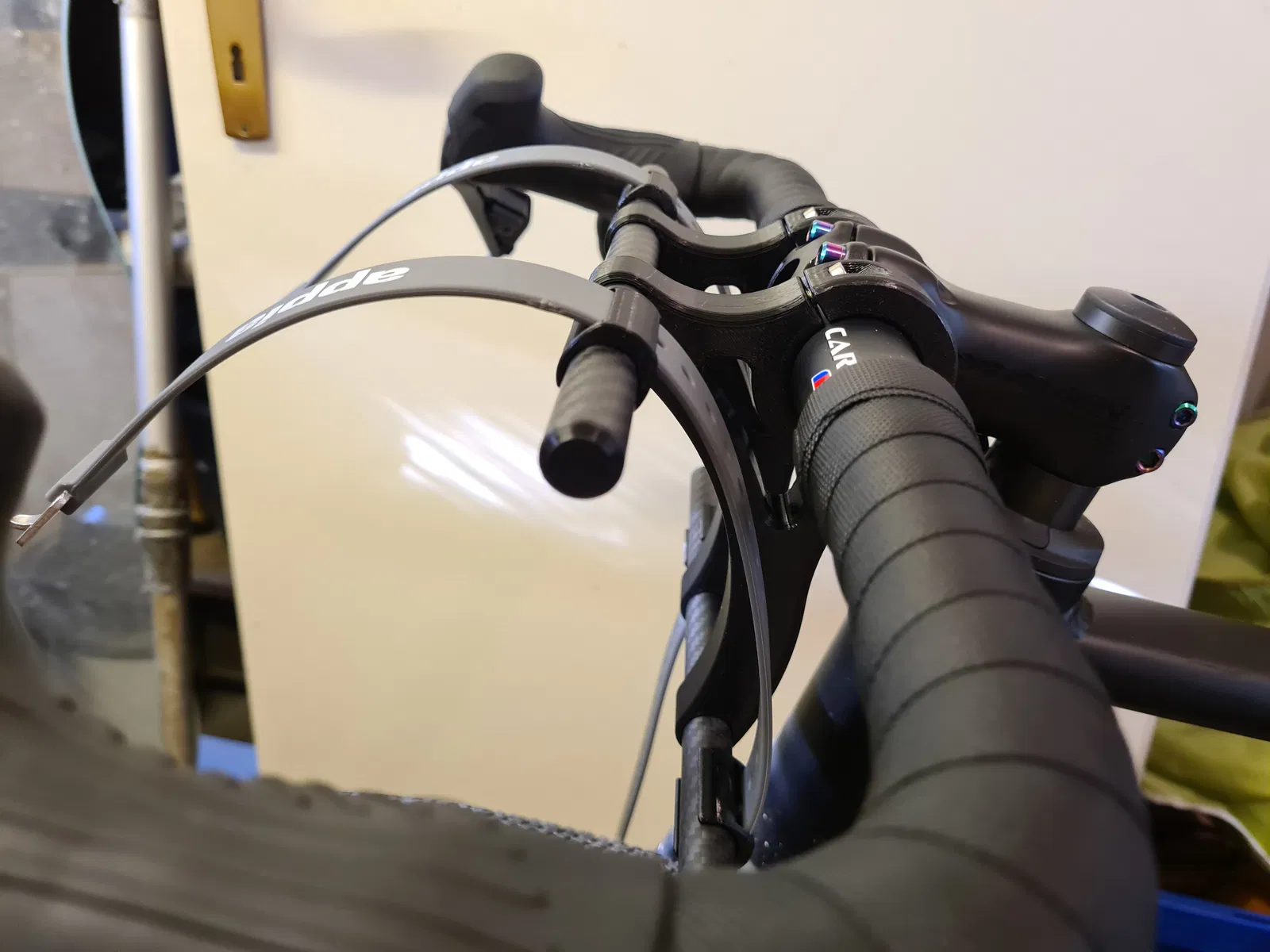

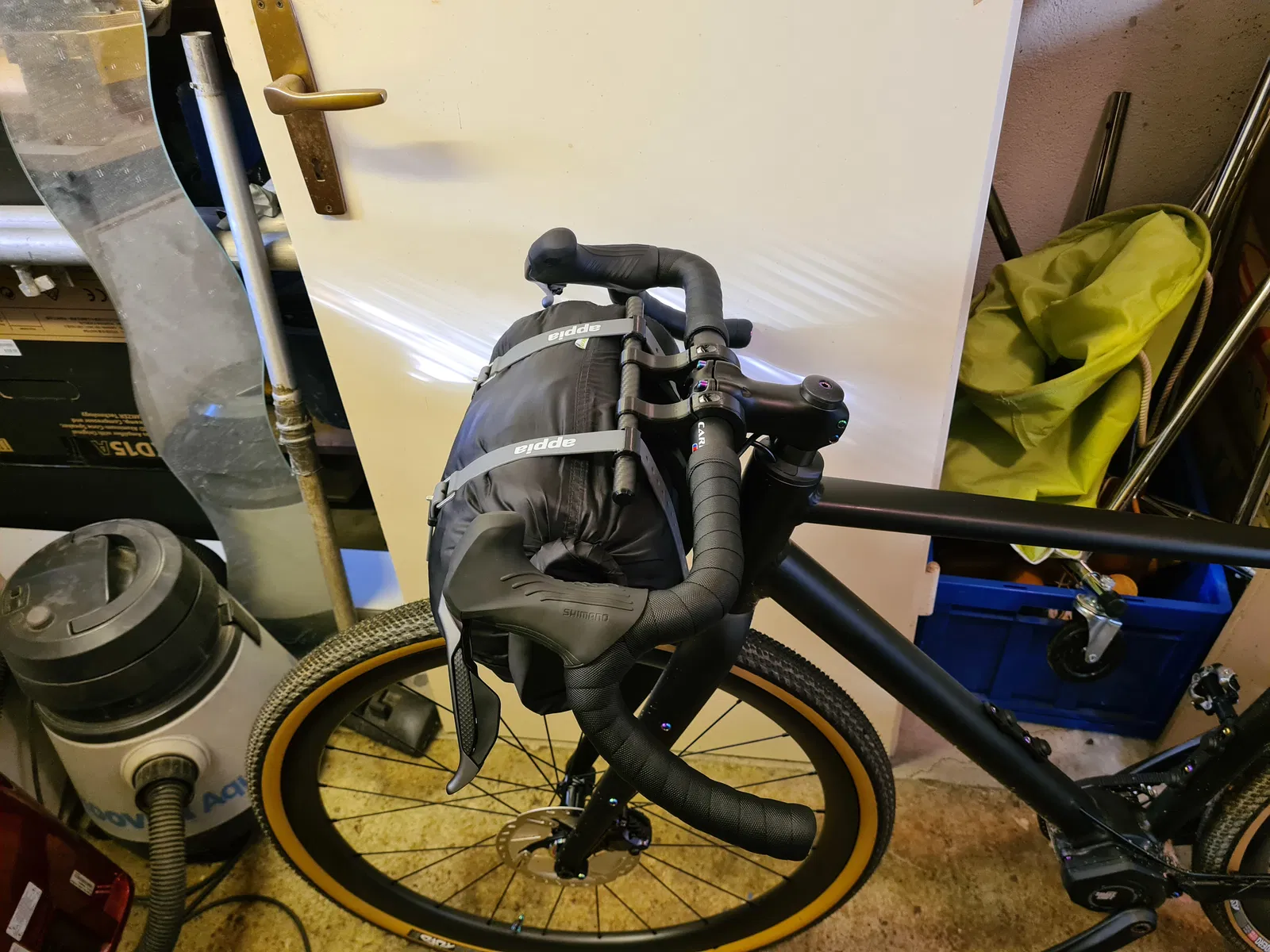

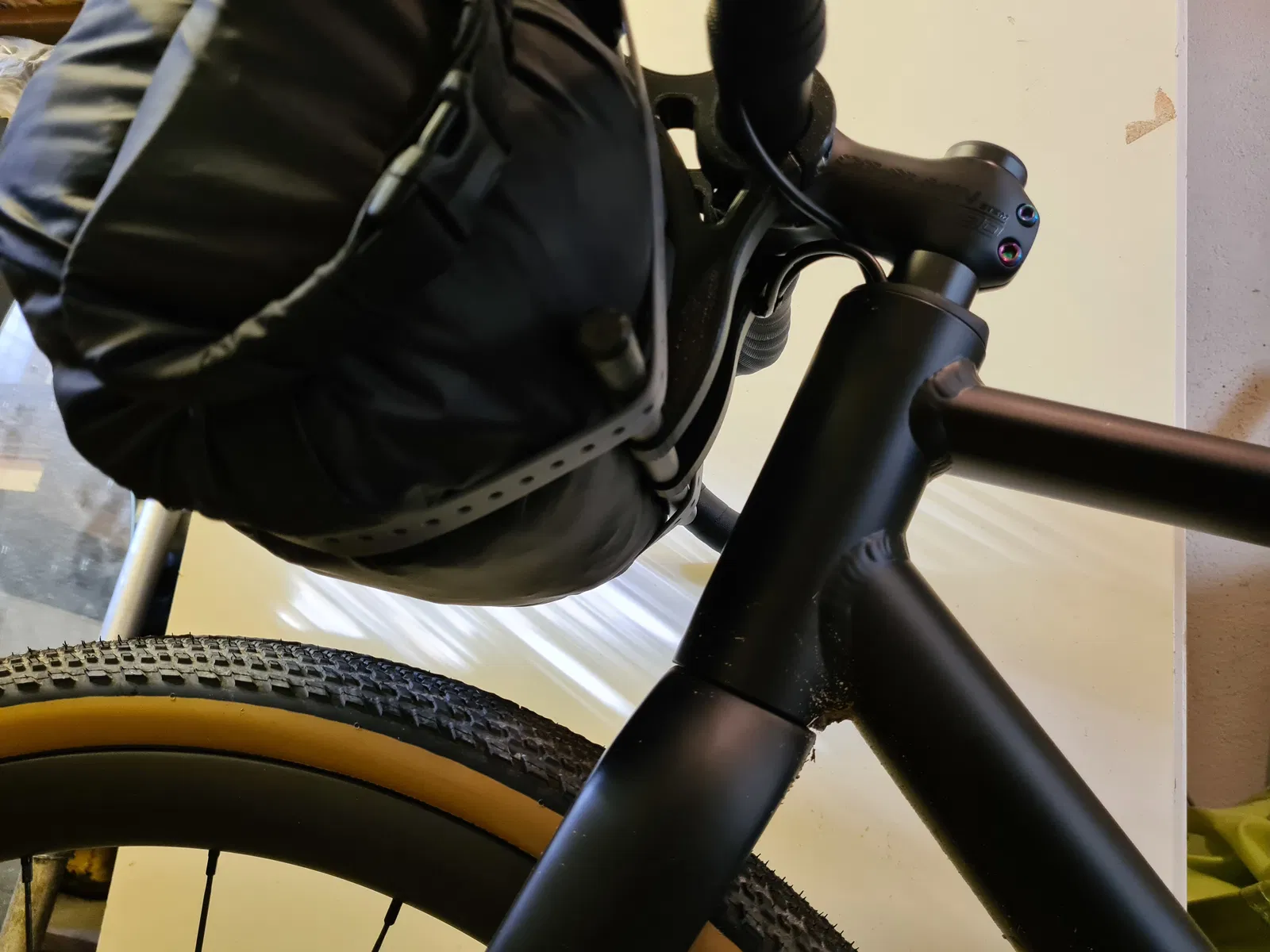

Thiết kế ưu tiên độ ổn định và trọng lượng nhẹ. Gắn chắc lên ghi-đông để hạn chế lắc, tránh cạ/rà vào sườn xe. Dùng được với dry bag tiêu chuẩn và các loại handlebar bag phổ biến. Mẫu này là parametric, nên có thể chỉnh theo nhiều cỡ túi khác nhau và nhiều kích thước ghi-đông, đồng thời chỉnh được góc lắp.

Các file STL được cung cấp chỉ là ví dụ, phù hợp cho ghi-đông 31.8mm và túi đường kính 180mm.

Khi dùng harness với một handlebar bag thông dụng thì ống carbon là tùy chọn, dây đai (straps) cũng vậy.

Để tùy biến model, hãy dùng các biến (variables) trong danh sách feature:

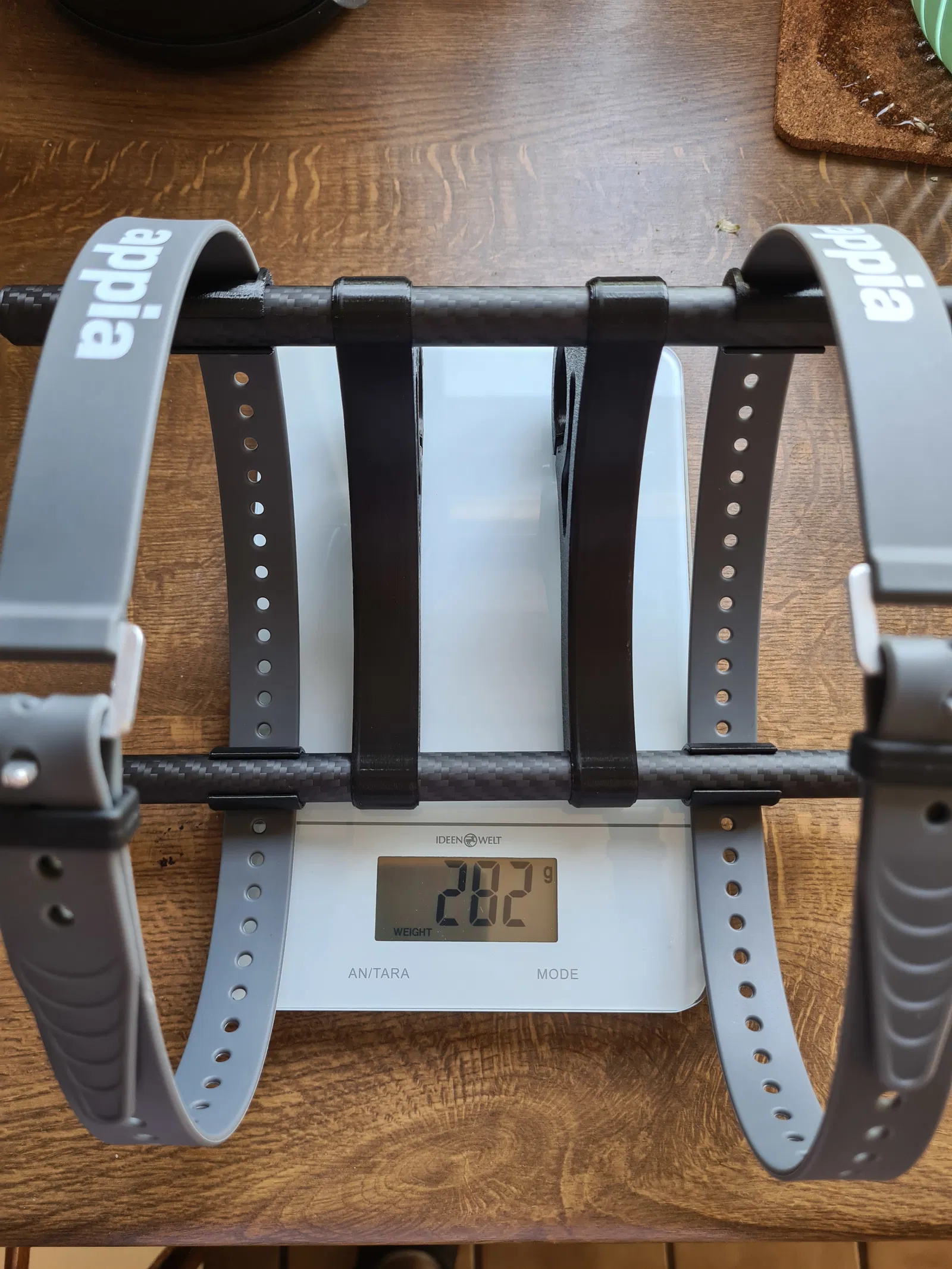

Phần cứng cần có:

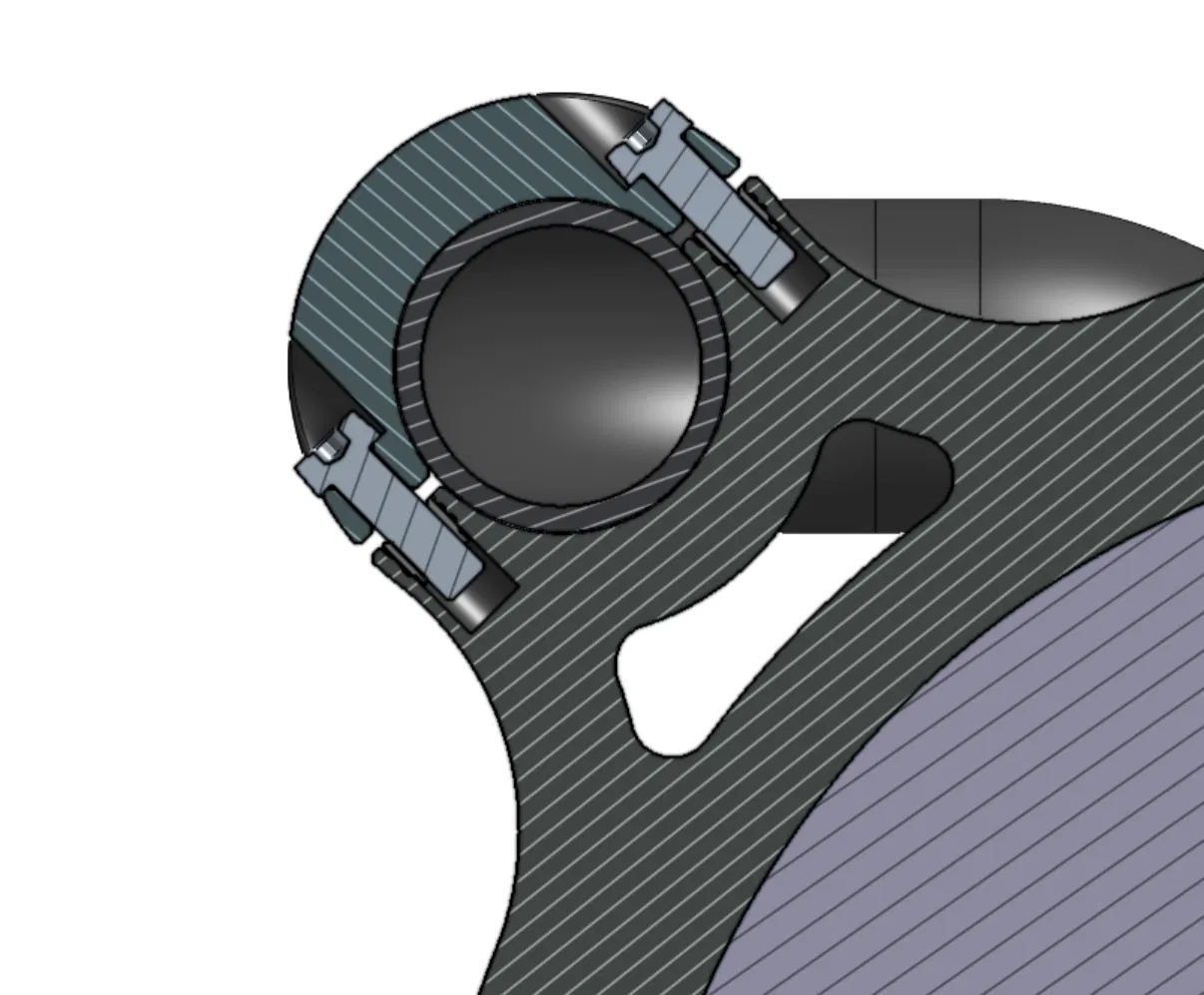

• 4x vít M5x16mm Socket Head Screw

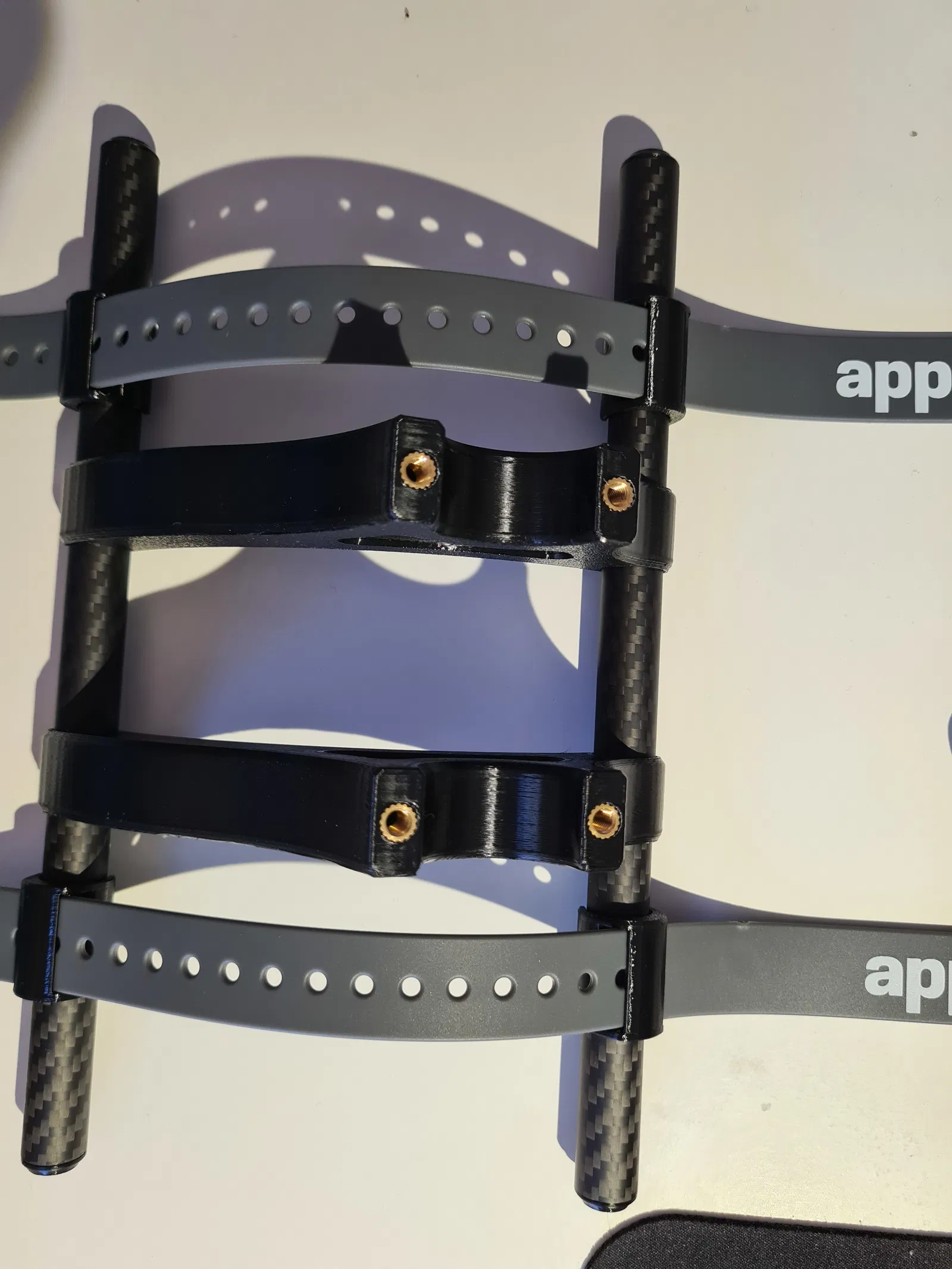

• 4x M5 Heat Set Inserts
• 2x ống carbon (đường kính và chiều dài chỉnh được; mình khuyên loại 15mm ngoài / 13mm trong (link) )

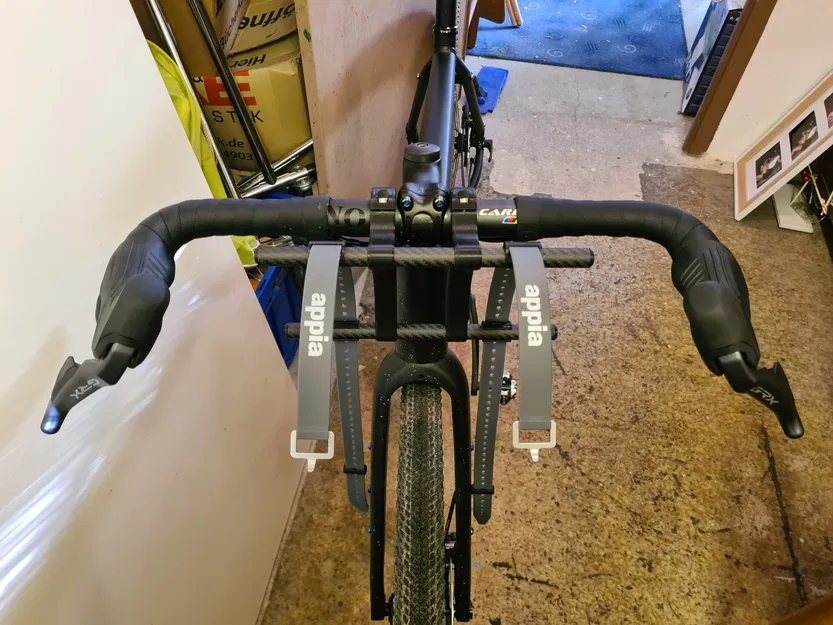

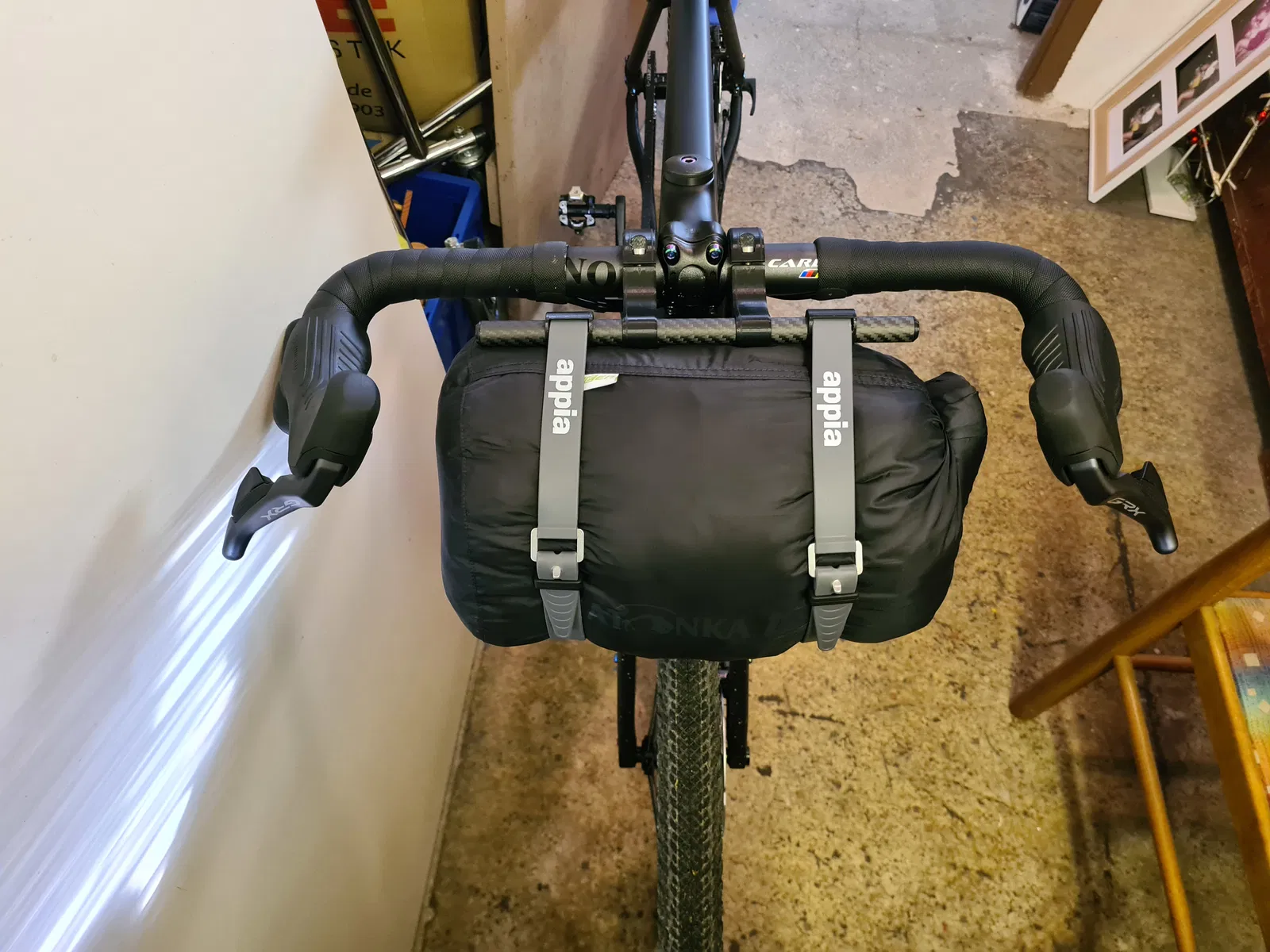

• 2x dây đai lắp (Mounting Straps) (mình dùng Appia straps trên Amazon: (link) )

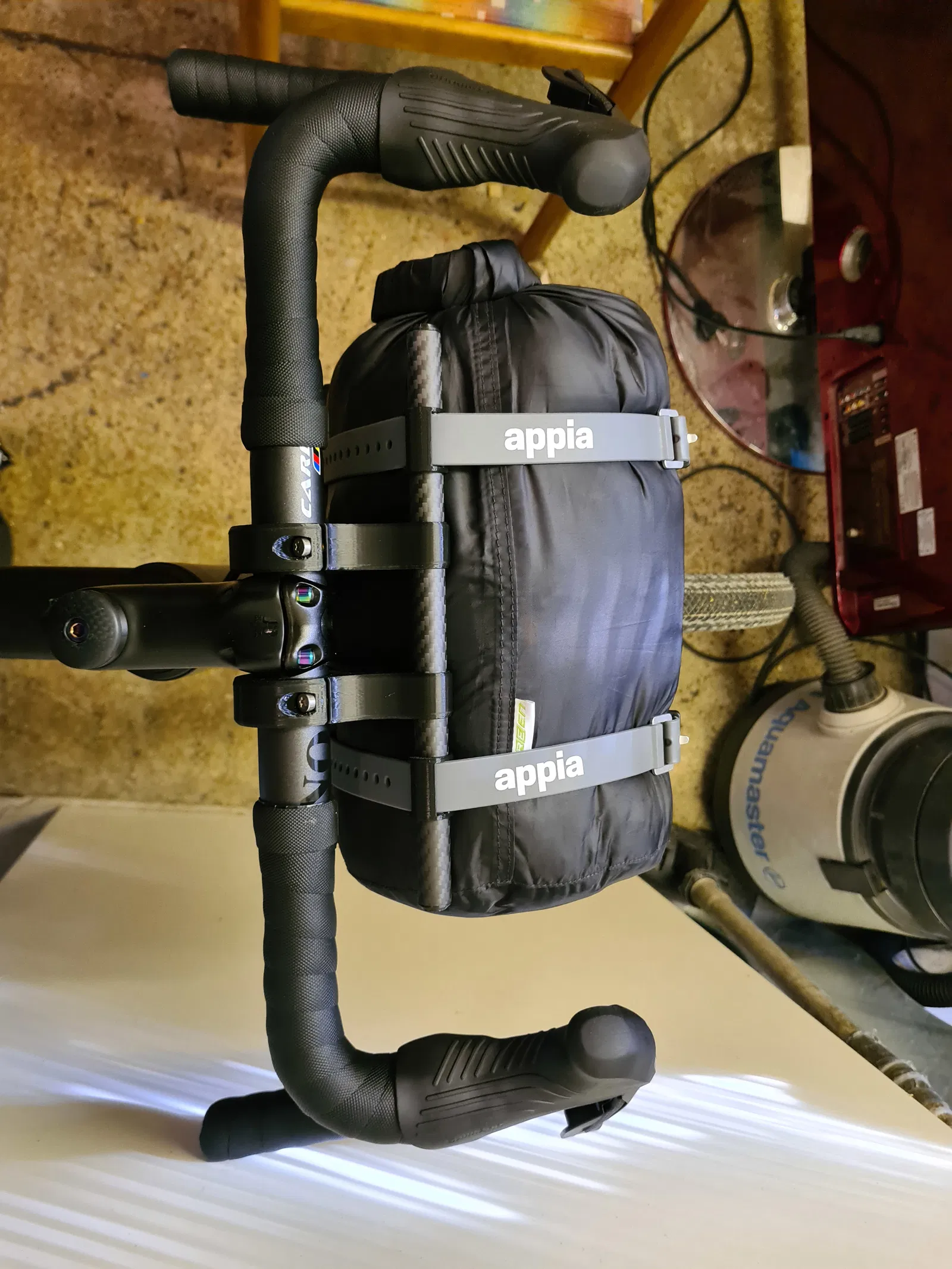

• Dry Bag (ví dụ: AGU Venture Extreme: (link) )

Nếu bạn có câu hỏi hay gặp vấn đề với model thì cứ liên hệ mình nha. ;)

Model CAD trên OnShape:

https://cad.onshape.com/documents/1e8e2cabfe92fb1d4e4ce051/w/4dea4f39dc8c7eec158ed8c0/e/2f2040b4e87e66def9bca14d?renderMode=0&uiState=6720d4a999937872ed535ac0
