Máy Lăn Tôn (Sheet Metal Rolling Machine) In 3D
Tự in 3D một Sheet Metal Rolling Machine để lăn tôn/tấm kim loại. Hướng dẫn liệt kê đầy đủ linh kiện cần mua (vòng bi, bu-lông, trục thép/inox…). Lắp ráp không dễ, cần tự đo cắt và vát mép trục.
Mô tả

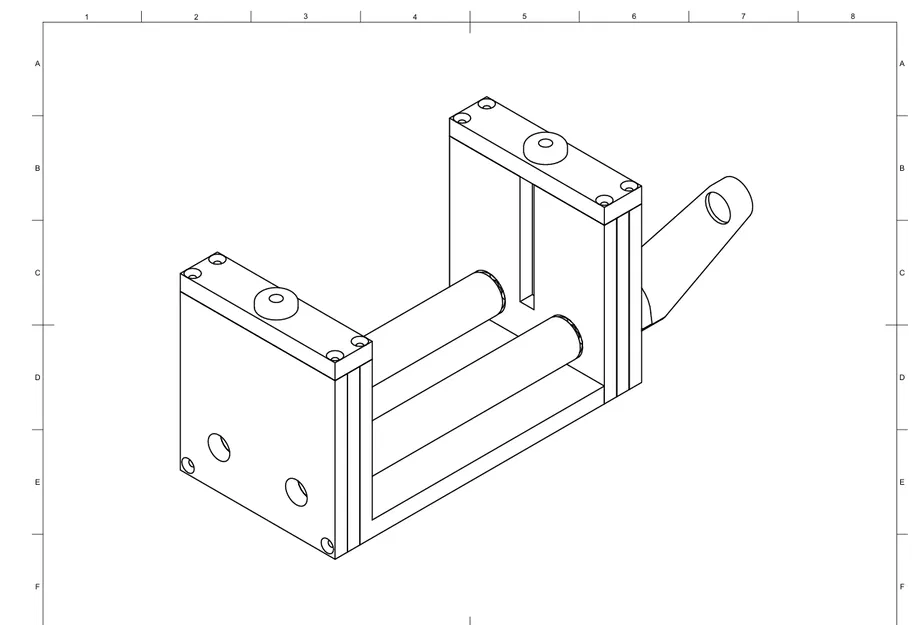

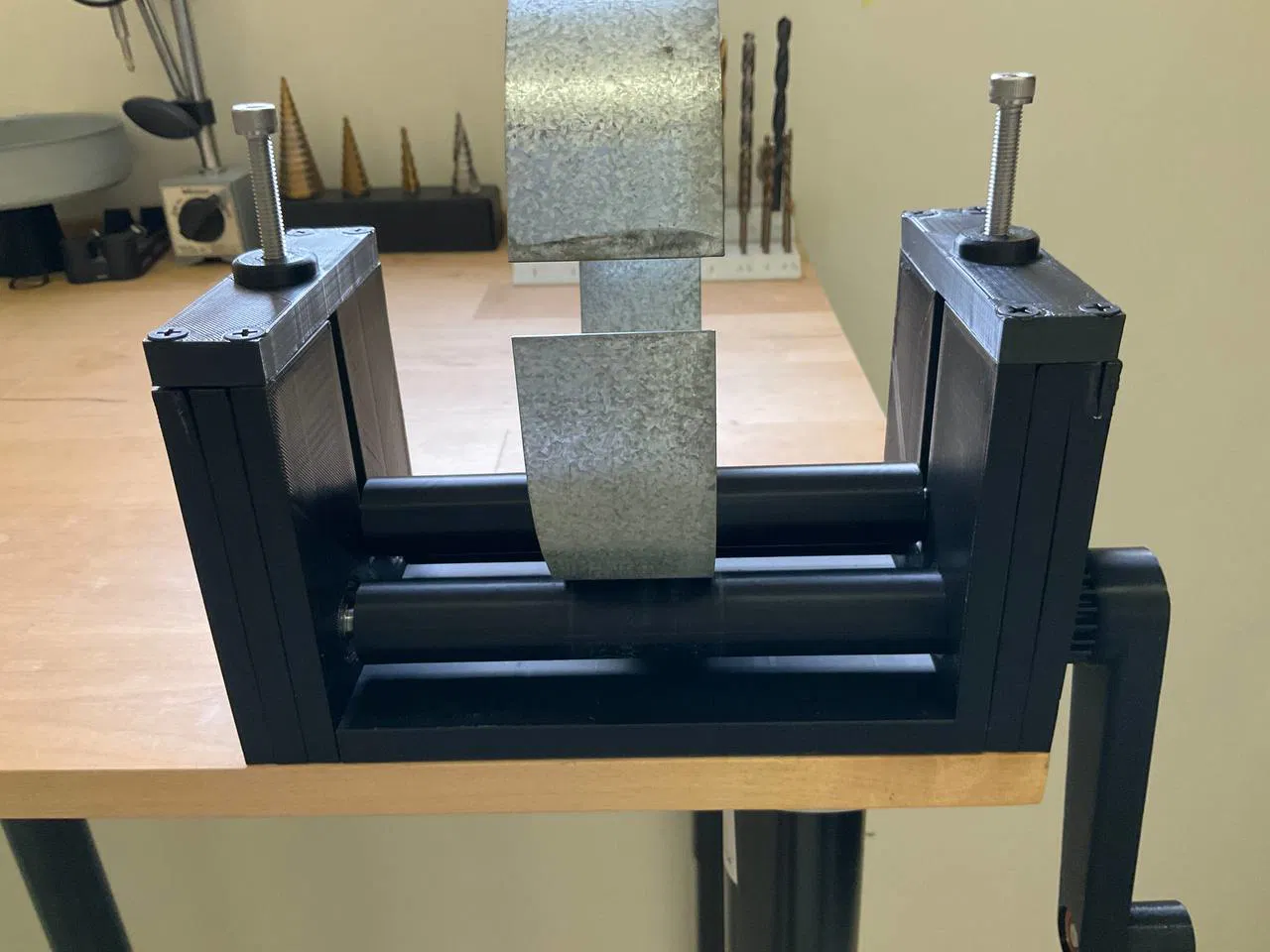

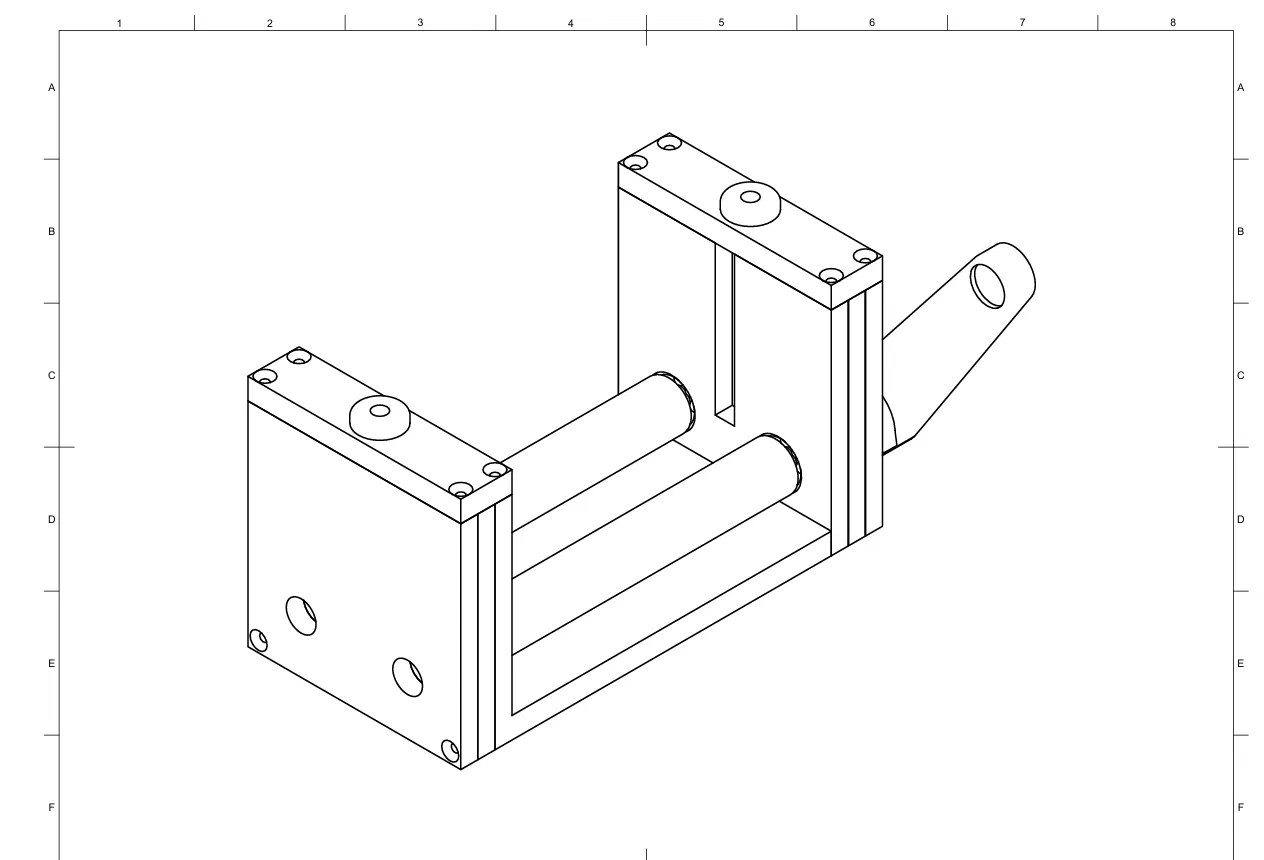

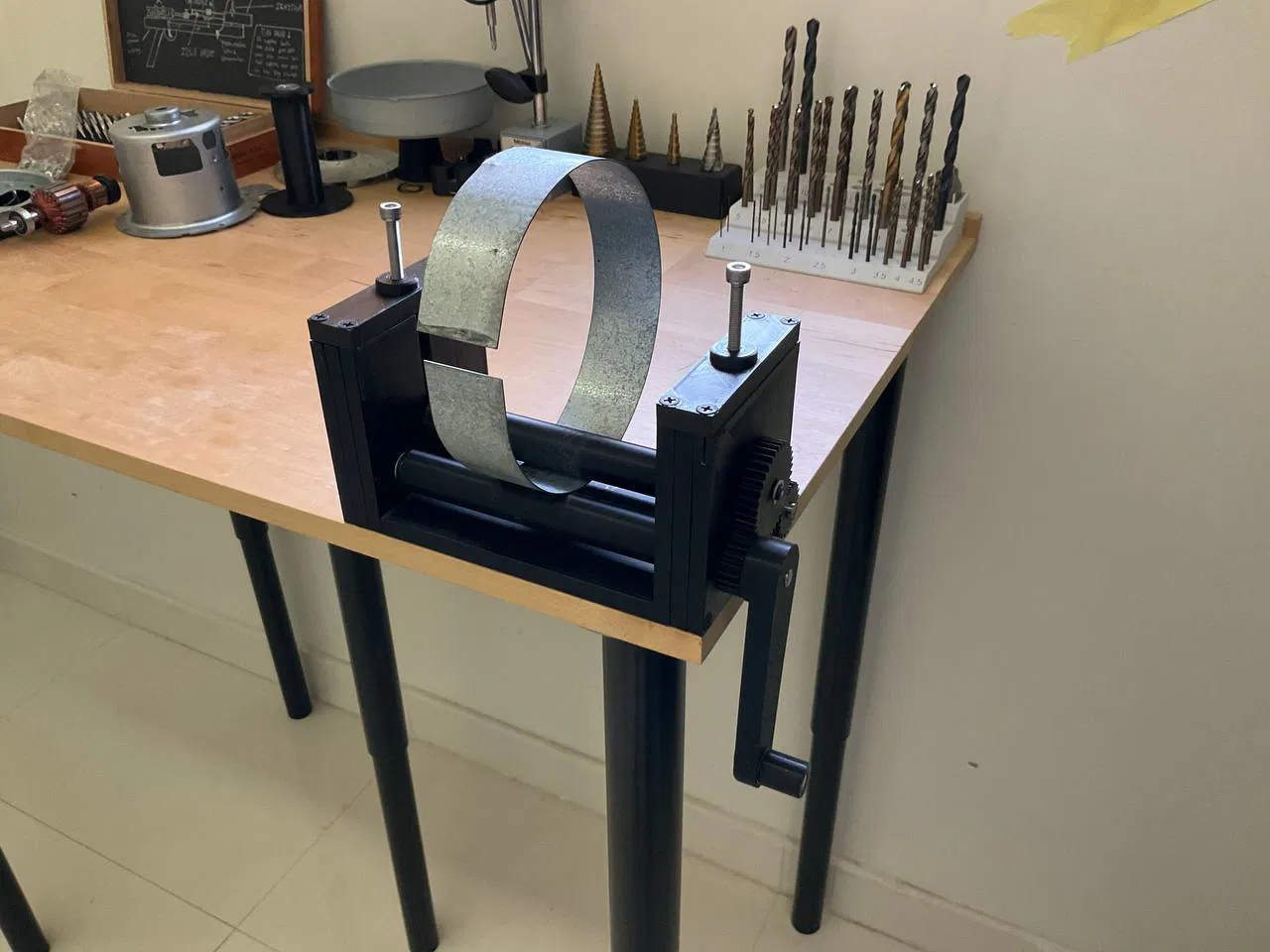

Thiết bị này được thiết kế như một máy lăn (rolling machine) cho tôn/tấm kim loại (sheet metal).
Mong bạn thông cảm là thiết kế này chưa phải hoàn hảo.
Các món bạn cần mua:
- 6 vòng bi 608ZZ
- 2 vòng bi 697ZZ cho tay quay (handle)
- 2 bu-lông M6X1, mình dùng loại dài 96mm
- 2 ê-cu M6X1
- 12 vít bắt drywall nhiều chiều dài khác nhau, tốt nhất nên chuẩn bị sẵn một bộ nhiều cỡ
- 3 trục inox đường kính ngoài (OD) 8mm để lắp vừa bên trong roller và vòng bi
- 1 trục 7mm dài không quá 40mm cho con lăn bấm bằng ngón cái (thumb roller) ở tay quay và để lắp vừa vòng bi 697ZZ trên tay quay
- M6 E clip cho bánh răng 36 răng (36 Tooth Gear)
- 1 trục OD 3mm dài không quá 20mm để chèn vào phần tâm của bánh răng 36 răng nhằm tăng độ cứng.
Các roller được thiết kế để ép (press-fit) trục OD 8mm vào bên trong.
Lưu ý: bộ này không dễ làm. Bạn sẽ cần tự đo đạc một số chỗ, cắt trục thép 8mm theo chiều dài phù hợp, vát mép (chamfer) các đầu trục, v.v.
Khi bạn in xong toàn bộ các chi tiết, mình hy vọng bạn sẽ dễ hình dung cách lắp ráp.
Nếu bạn có câu hỏi gì về thiết bị này thì cứ để lại bình luận, mình sẽ trả lời sớm nhất có thể.
