GEN2 Mini Parts Drawers – Ngăn Kéo Mini Gen2 cho khay in 180×180

JERRARI3D.com

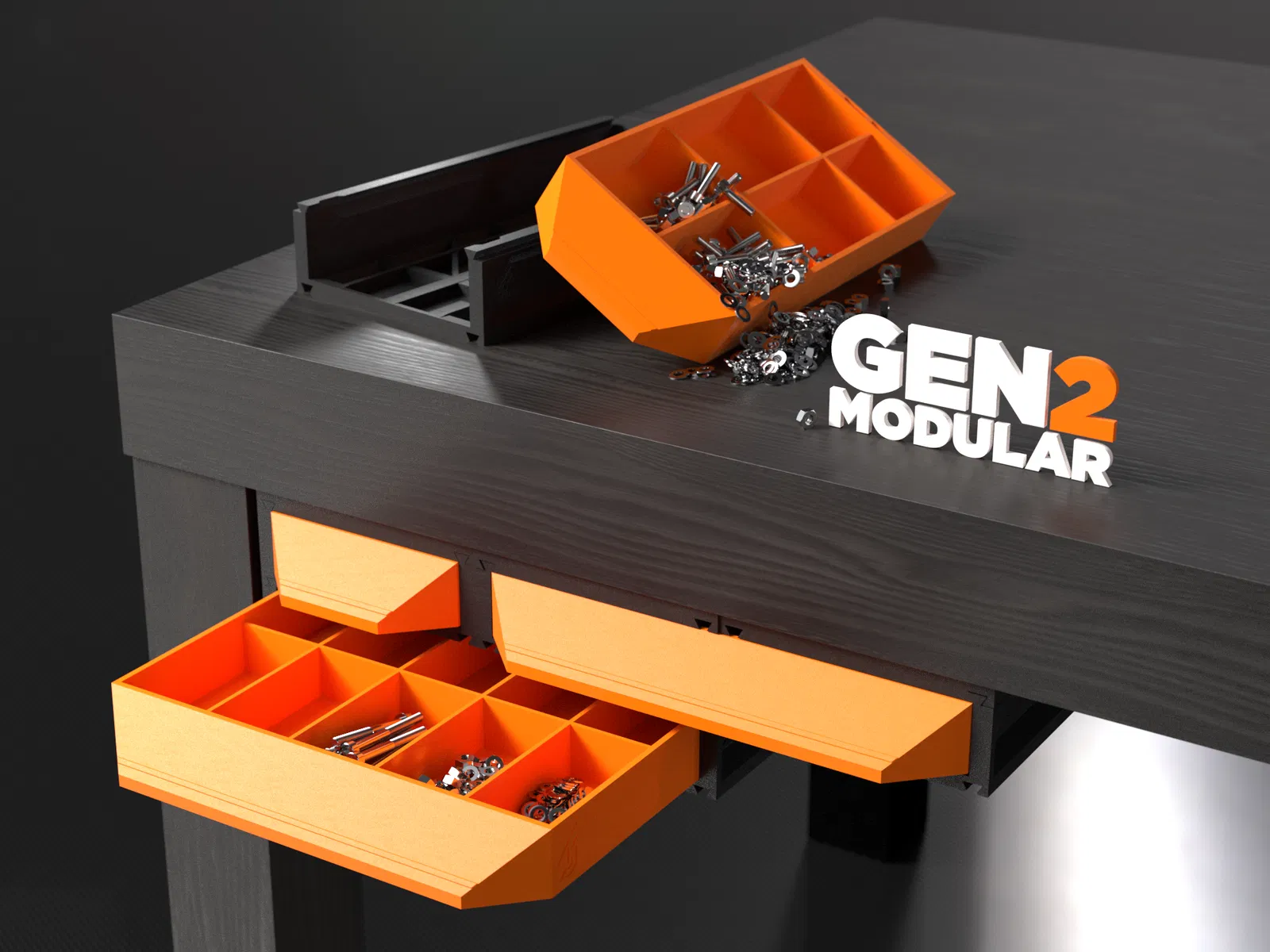

Gen2 Mini Parts Drawers là một phần của GEN2 Modular Storage System do mình thiết kế, có cách lắp đặt đơn giản hơn để bạn sắp xếp lại và tuỳ biến bố cục chỉ trong vài phút. Bộ ngăn kéo này được canh kích thước để in trên máy có khay 180mm x 180mm như Prusa Mini hoặc Bambu Labs A1; có các khoang chia để chứa linh kiện nhỏ hoặc ốc vít, và có chỗ để dán nhãn nhận diện. Ngăn kéo bản slim chỉ cao bằng một nửa ngăn Gen2 tiêu chuẩn. Xếp chồng 2 ngăn sẽ ra chiều cao bằng 1 ngăn Gen2 tiêu chuẩn.

Tính năng:
• Rail Gen2 giúp thay/đổi nhanh, dễ swap và phối hợp với nhiều thiết kế trong hệ GEN2 Storage System.
• Lack Drawers cũng có thêm tuỳ chọn khe gắn nam châm để ngăn kéo “hít” vào đúng vị trí với tiếng "Click" dễ chịu.
• Chặn ngăn kéo giúp ngăn kéo không “tấn công” bàn chân bạn.
• Thiết kế để dùng vít gỗ lớn hơn và dễ lắp hơn so với thiết kế ngăn kéo cho lack enclosure bản gốc.

PHẦN CỨNG (HARDWARE)
• Tua vít
• Vít gỗ đầu chìm (countersunk): (Hệ mét: 4x25mm đến 4x16mm) hoặc (SAE: #6 hoặc #8 dài tối đa 1")
• Mũi khoan có đường kính nhỏ hơn vít gỗ bạn dùng
• Bút, bút lông, hoặc Scratch Awl
• Nam châm (Tuỳ chọn): 10x5x2mm hoặc 10x2mm
• Tán M3 (M3 nuts)
• Vít M3: M3x6 - M3x10

HƯỚNG DẪN (INSTRUCTIONS)

 • Dùng template để đánh dấu vị trí lỗ trên bề mặt mà bạn sẽ gắn thanh rail theo kích thước mong muốn.

• Khoan các vị trí đã đánh dấu bằng mũi khoan nhỏ hơn đường kính vít gỗ bạn sẽ dùng.

• Chuẩn bị rail trước khi lắp bằng cách gắn tán M3 vào các lỗ lục giác. Bạn có thể dùng một con vít M3 để canh vị trí và siết tán vào đúng chỗ.

• Lắp rail bằng vít gỗ: dùng ít nhất 4 con ở 4 góc ngoài để gắn rail đơn và 6 con để gắn rail đôi. (Có thêm các lỗ vít dự phòng nếu bạn tính xếp hơn 2 hàng ngăn kéo, hoặc nếu đồ chứa nặng hơn bình thường.)

• Chuẩn bị vỏ (case) ngăn kéo trước khi lắp:

- Gắn nam châm tuỳ chọn nếu cần
LƯU Ý: bạn chỉ cần gắn ít nhất 1 viên nam châm; bạn có thể chọn gắn 2 viên chồng lên nhau nếu muốn lực hút giữa case và drawer mạnh hơn. Nhớ để ý cực (polarity); nếu lỡ ngược thì vẫn có thể chỉnh lại sau.

- Gắn tán tuỳ chọn vào case (chỉ dùng khi bạn lắp một ngăn kéo thấp hơn bên dưới case này.)

- Gắn chặn ngăn kéo (drawer stops) tuỳ chọn bằng cách ấn vào vị trí vì là dạng ép khít (friction fit). Chú ý chiều: phần notch quay xuống dưới và hướng về phía trước để đi qua khe. Cái có ký hiệu “L” gắn bên trái case và “R” gắn bên phải. (Khi bạn đang nhìn từ mặt trước của case)

• Trượt case vào vị trí cho đến khi bị chặn lại hoặc canh cho mặt trước case thẳng hàng với mặt trước rail. (Nếu thấy kẹt/khựng, có thể bạn cần vệ sinh/loại bỏ ba via nhựa quanh phần rail đực/cái.)

• Trượt một rail lock vào rãnh rail ở mặt sau của case; đẩy lên hết cỡ đến khi chạm vào vị trí lỗ trên rail có chứa tán. Bắt vít cố định bằng M3x8 hoặc M3x10.

• Chuẩn bị ngăn kéo (drawer): gắn nam châm tuỳ chọn, nhớ để ý polarity. (Nếu cần tháo nam châm, bạn có thể dùng một viên nam châm khác để kéo ra, hoặc dùng lục giác nhỏ/kẹp giấy chọc vào lỗ phía dưới để đẩy ra.)

• Lắp drawer bằng cách nghiêng về phía sau khi đưa vào để vượt qua các notch của chặn ngăn kéo. Giờ drawer sẽ trượt vào đúng vị trí.

• Vậy là xong, trừ khi bạn muốn làm thêm ngăn kéo nữa :)

Lắp ngăn kéo xếp dưới nhau (Installing Drawers under each other)

• Quy trình tương tự như trên, nhưng thay vì gắn “Rail Lock” vào tán trên rail, bạn cần trượt một “Rail Lock Upper” vào vị trí ở mặt sau của case phía trên; hoặc nếu lắp một drawer ngắn hơn thì canh theo lỗ trên case phía trên nó.
LƯU Ý: Bạn chỉ có thể lắp case ngăn kéo có cùng chiều dài hoặc ngắn hơn ở bên dưới mỗi case.

THIẾT LẬP IN KHUYẾN NGHỊ (RECOMMENDED PRINT SETTINGS)

Filament: PLA (PETG hoặc ABS nếu cần lưu trữ nặng/độ bền cao hơn)
Nozzle Size: 0.4mm
Print Height: 0.2-0.35mm
Infill: 10-20%
