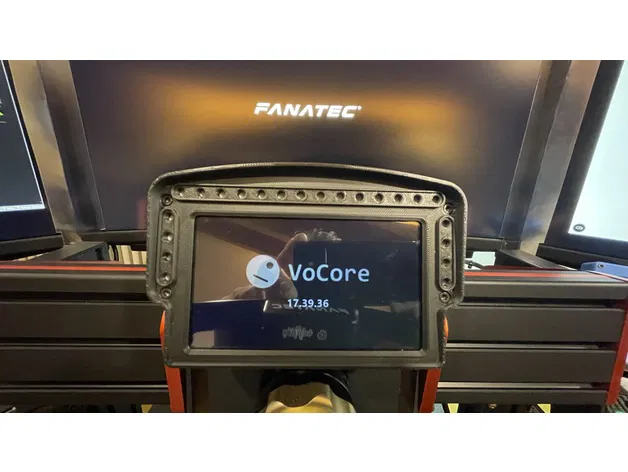

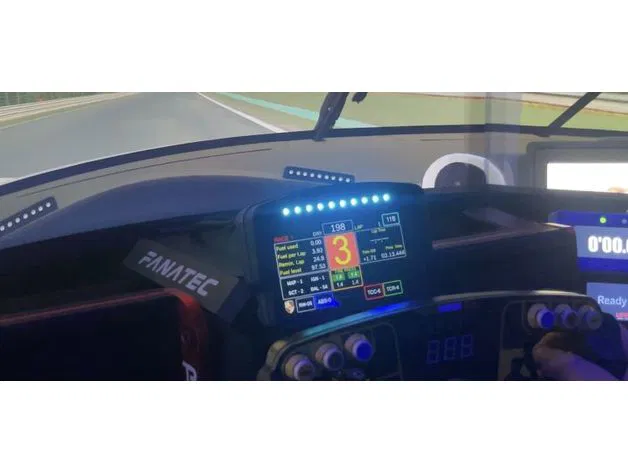

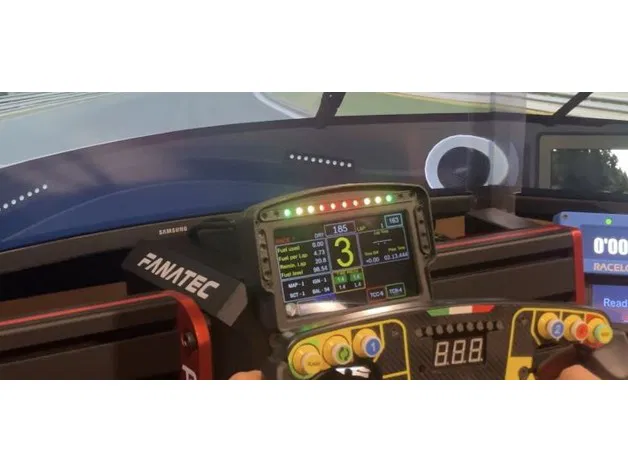

VoCore 5" Dash - 24 LEDs - Arduino/Simhub (Nâng cấp)
Dash simracing gọn cho màn hình VoCore 5" (Micro USB) với 24 LED điều khiển bằng Arduino qua Simhub. Thiết kế chia 3 phần, có bản nâng cấp tối ưu chỗ lắp LED, gối đỡ màn hình, đai ốc ép nhiệt M3/M5 và tùy biến đường ra dây.
Mô tả

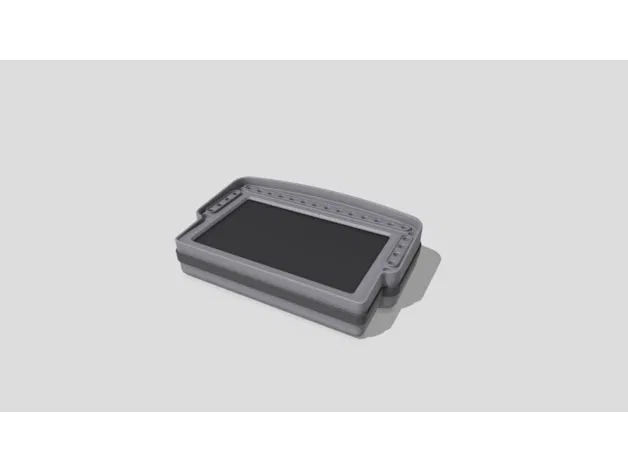

Dash 2.0 được thiết kế lại cho VoCore 5" (Micro USB)
Chia làm 3 phần:

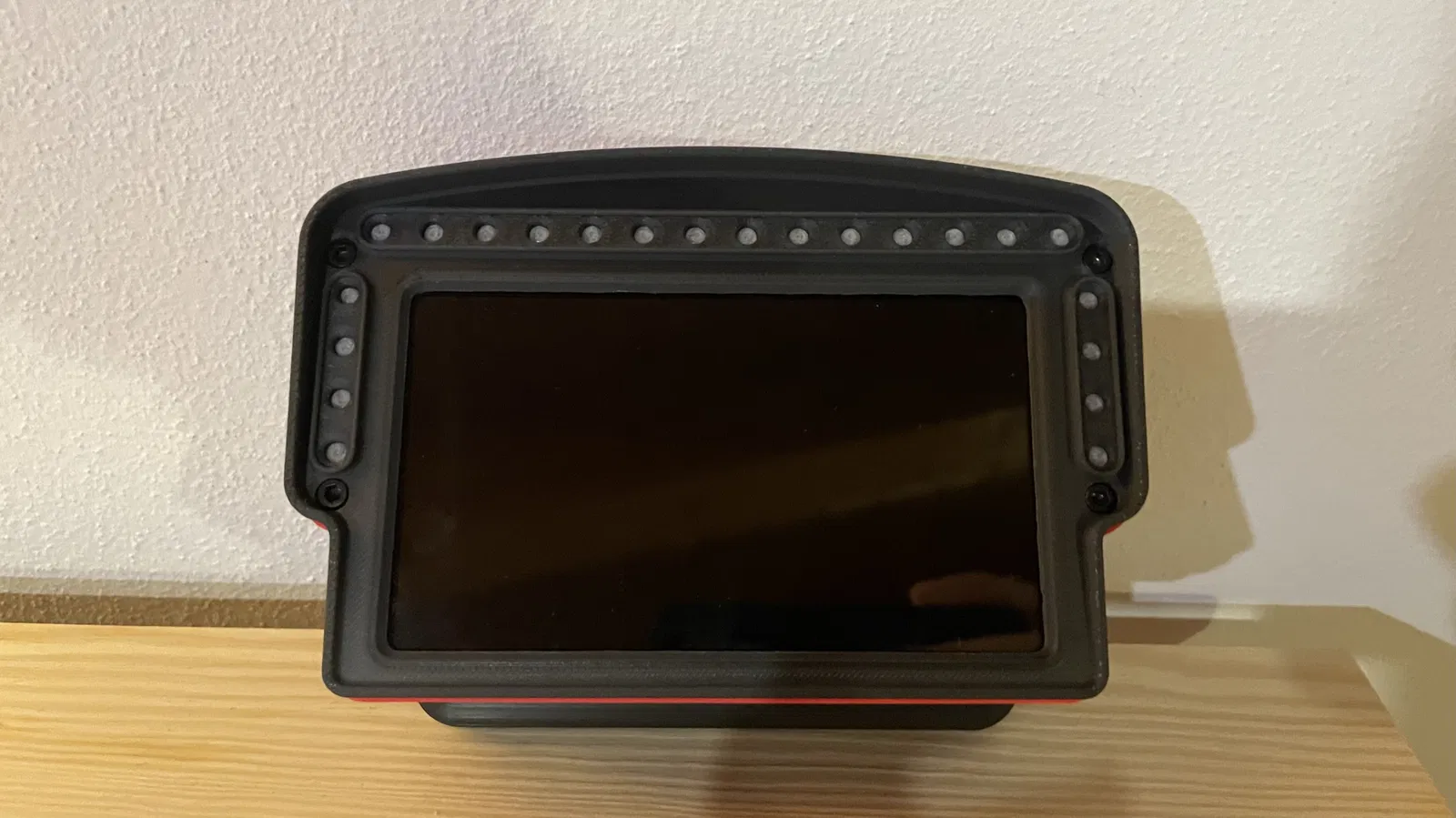

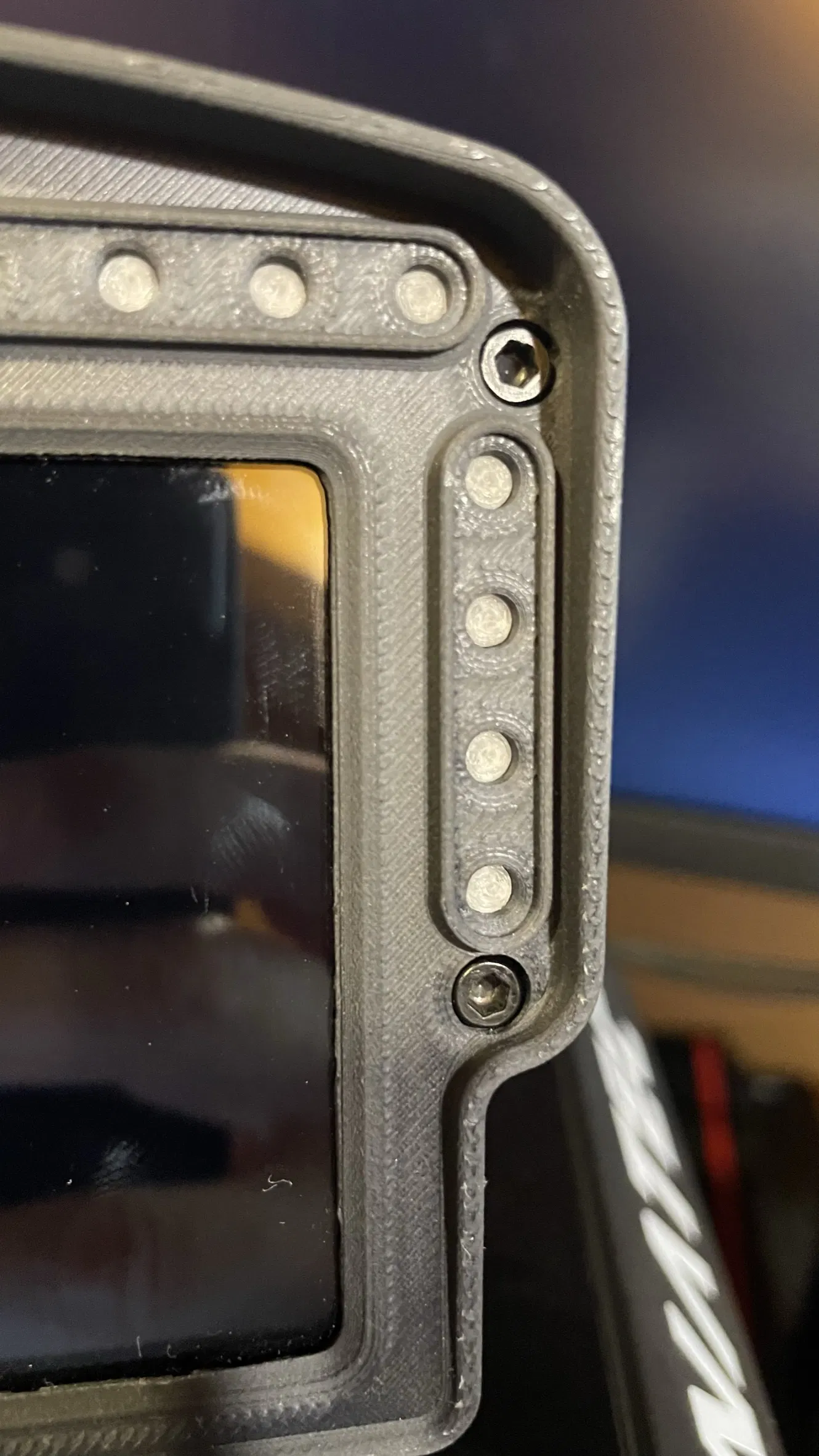

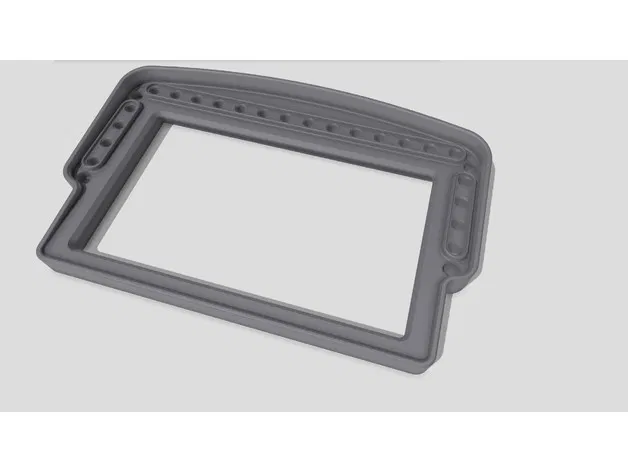

Mặt trước (Upgrade):
Phần đóng nắp và định vị màn hình VoCore cùng các LED
Upgrade: tối ưu khoảng trống để lắp LED

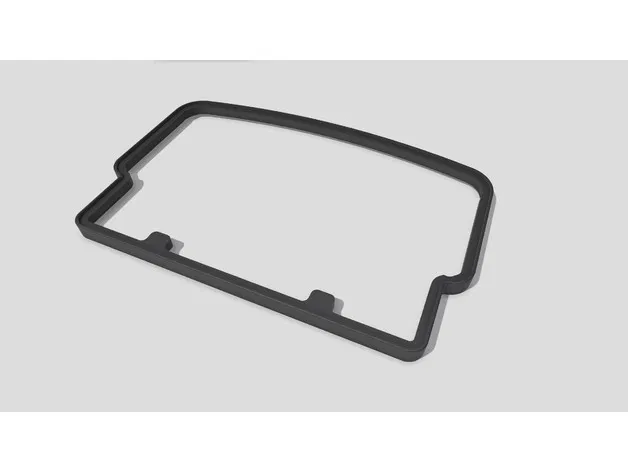

Vòng chụp/viền khóa:
Tạo khoảng cách cho màn hình và chừa chỗ cho các cổng kết nối, đồng thời có thể lắp thêm board Arduino nếu cần

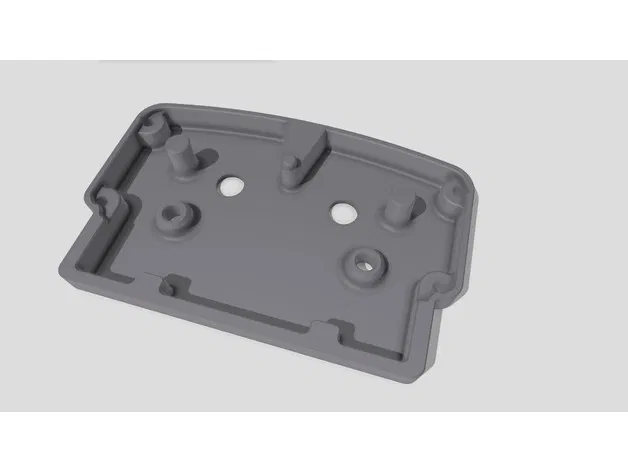

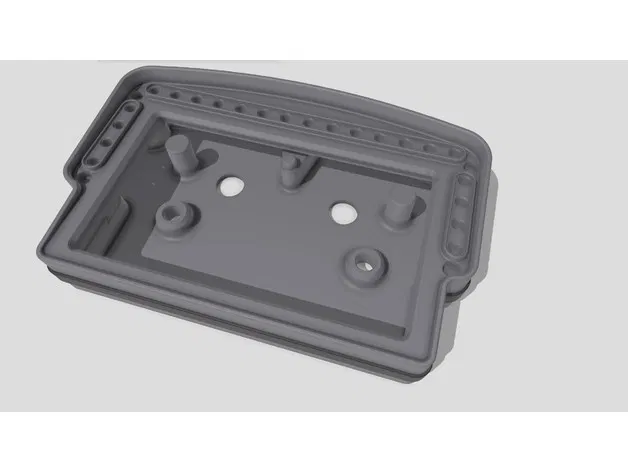

Mặt sau (Upgrade) :

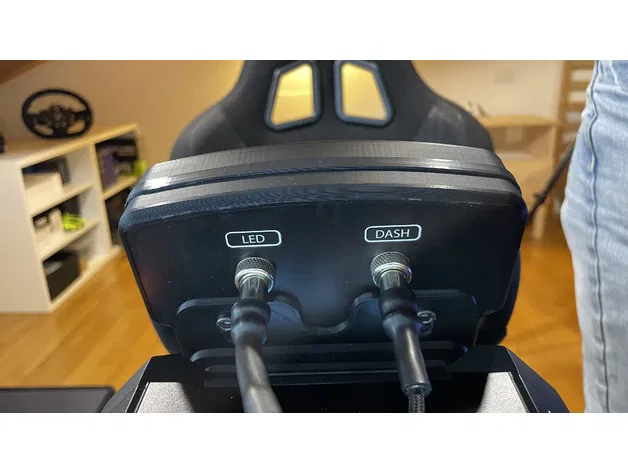

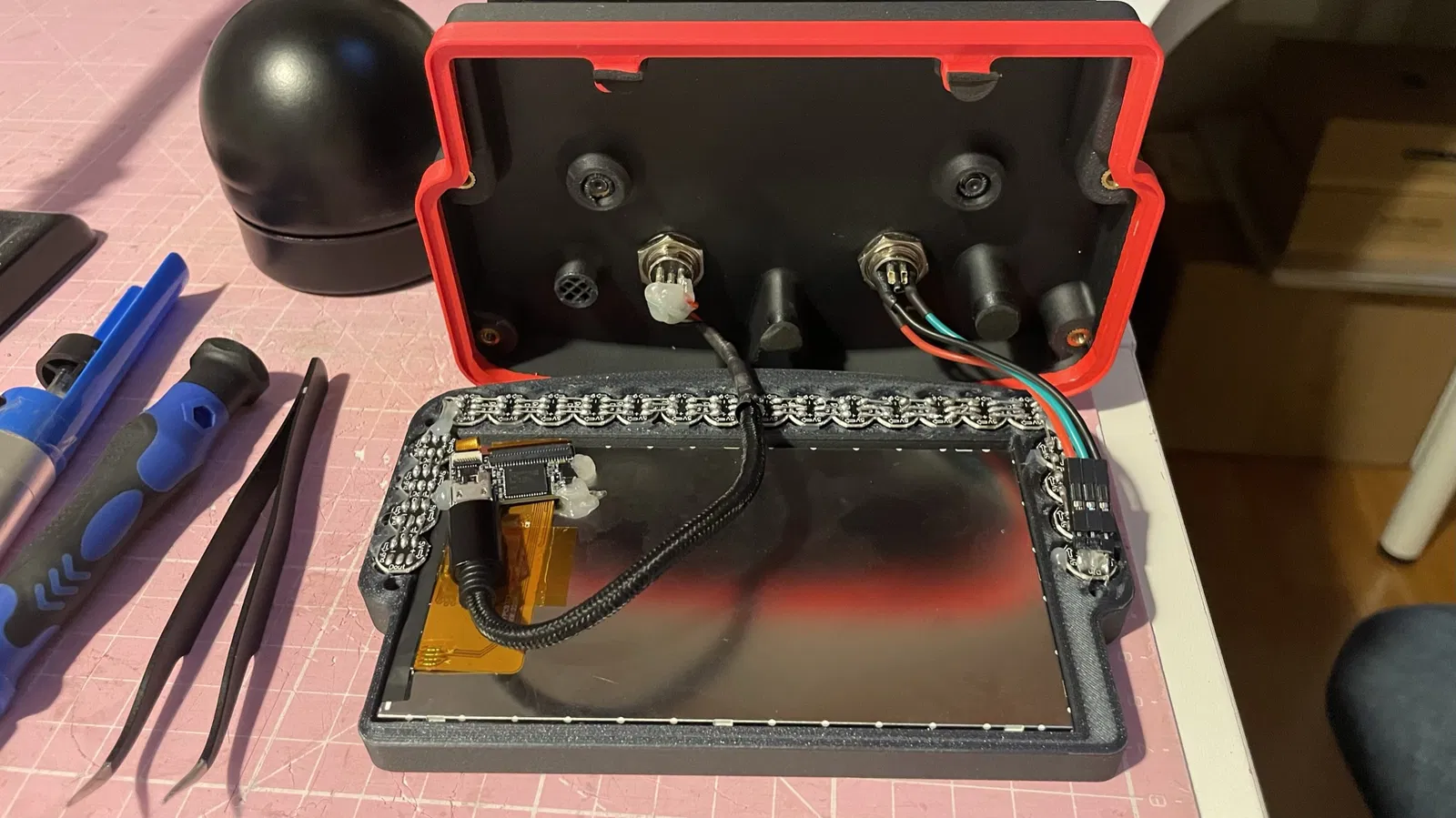

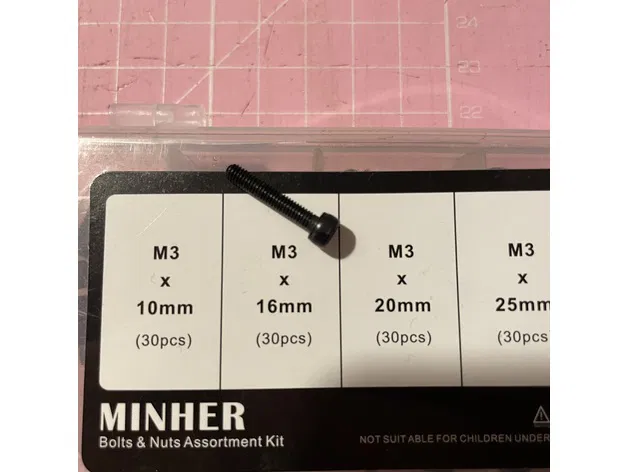

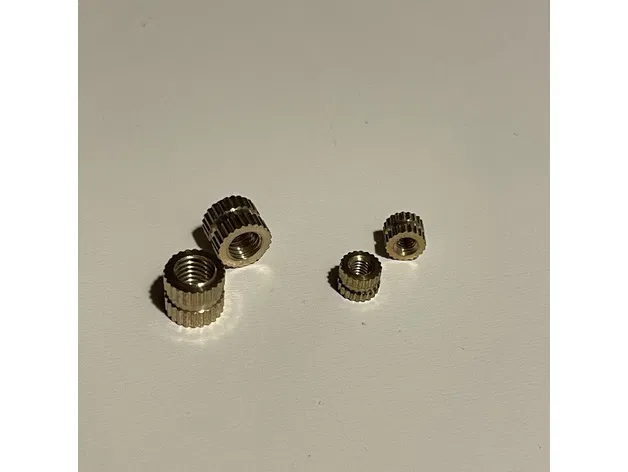

Chứa cổng USB và toàn bộ đai ốc ép nhiệt (M3 và M5) cho vít đóng (M3x16) và vít cố định vào pat/bracket M5.
Upgrade: cải thiện các gối/điểm đỡ màn hình
Mặt sau 2.2 :
Chừa thêm không gian để đặt module Arduino điều khiển LED; phần lưng được thiết kế kín để bạn tùy biến vị trí/đường ra dây cáp bằng Thinkercad
Led cover A:
In bằng PLA trắng để giảm ánh sáng LED quá gắt và dán/lắp ở mặt trong của phần mặt trước trước khi gắn LED
Led cover B:
In bằng PETG trong để giả lập hiệu ứng ánh sáng LED dạng “bong bóng”, và dán/lắp ở mặt trong của phần mặt trước trước khi gắn LED

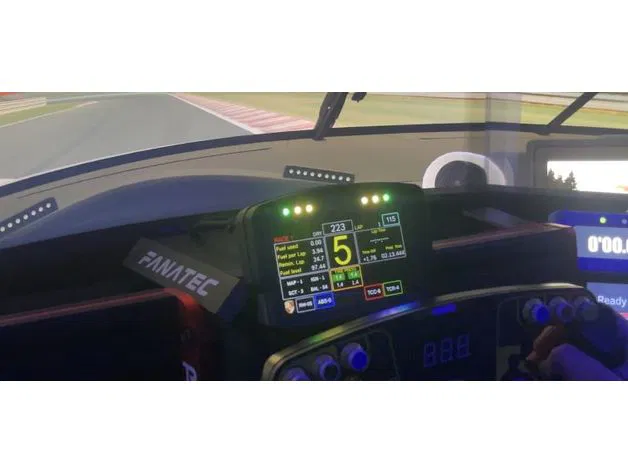

Hệ thống có thể điều khiển qua Simhub, cho phép bạn tùy biến cách sử dụng LED thông qua Arduino
LƯU Ý:

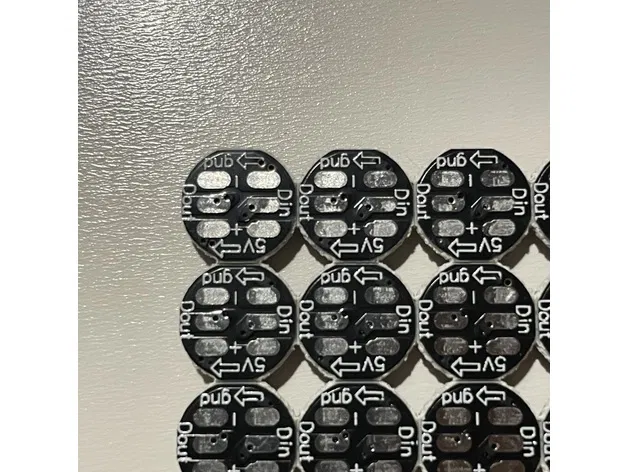

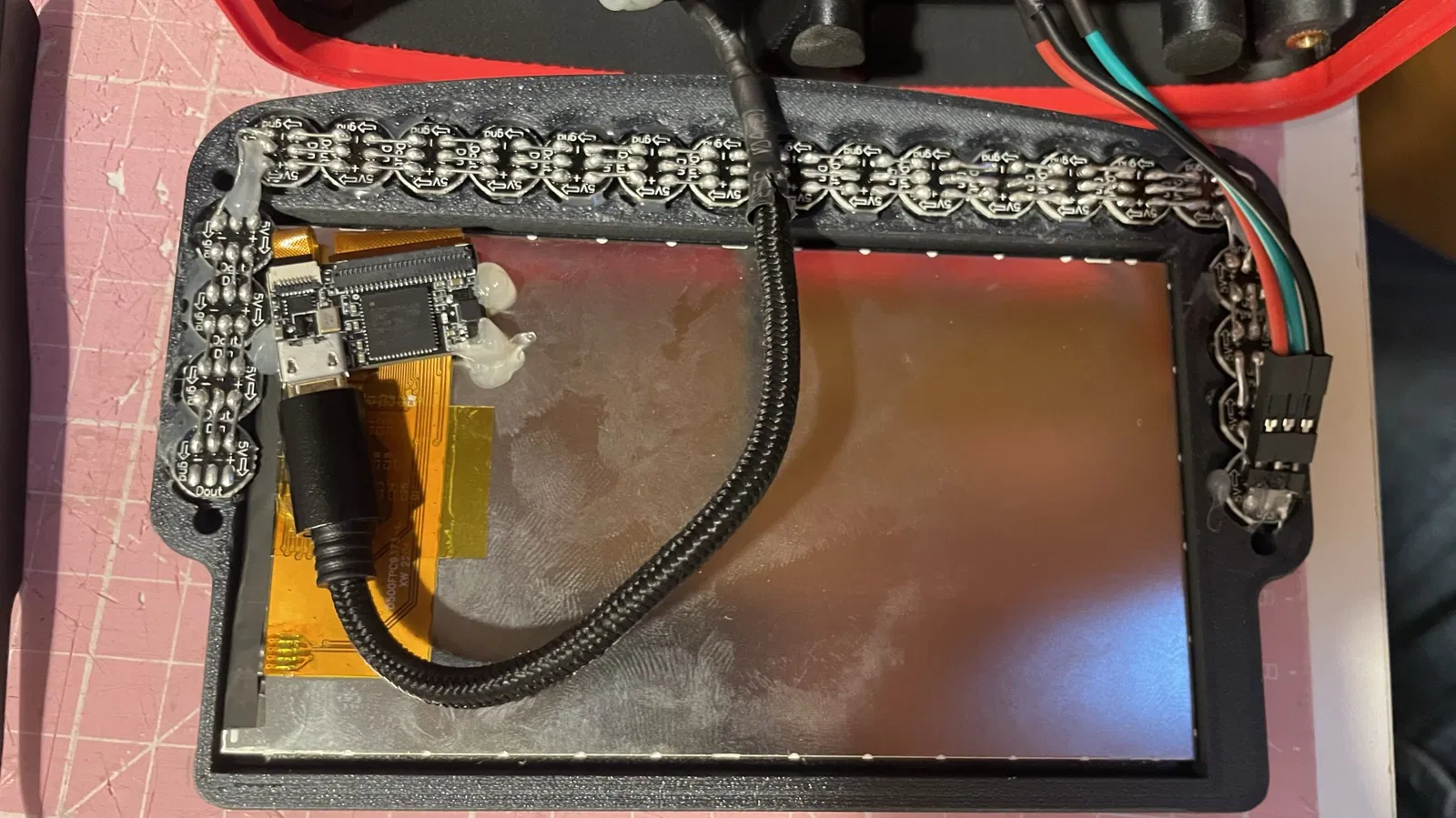

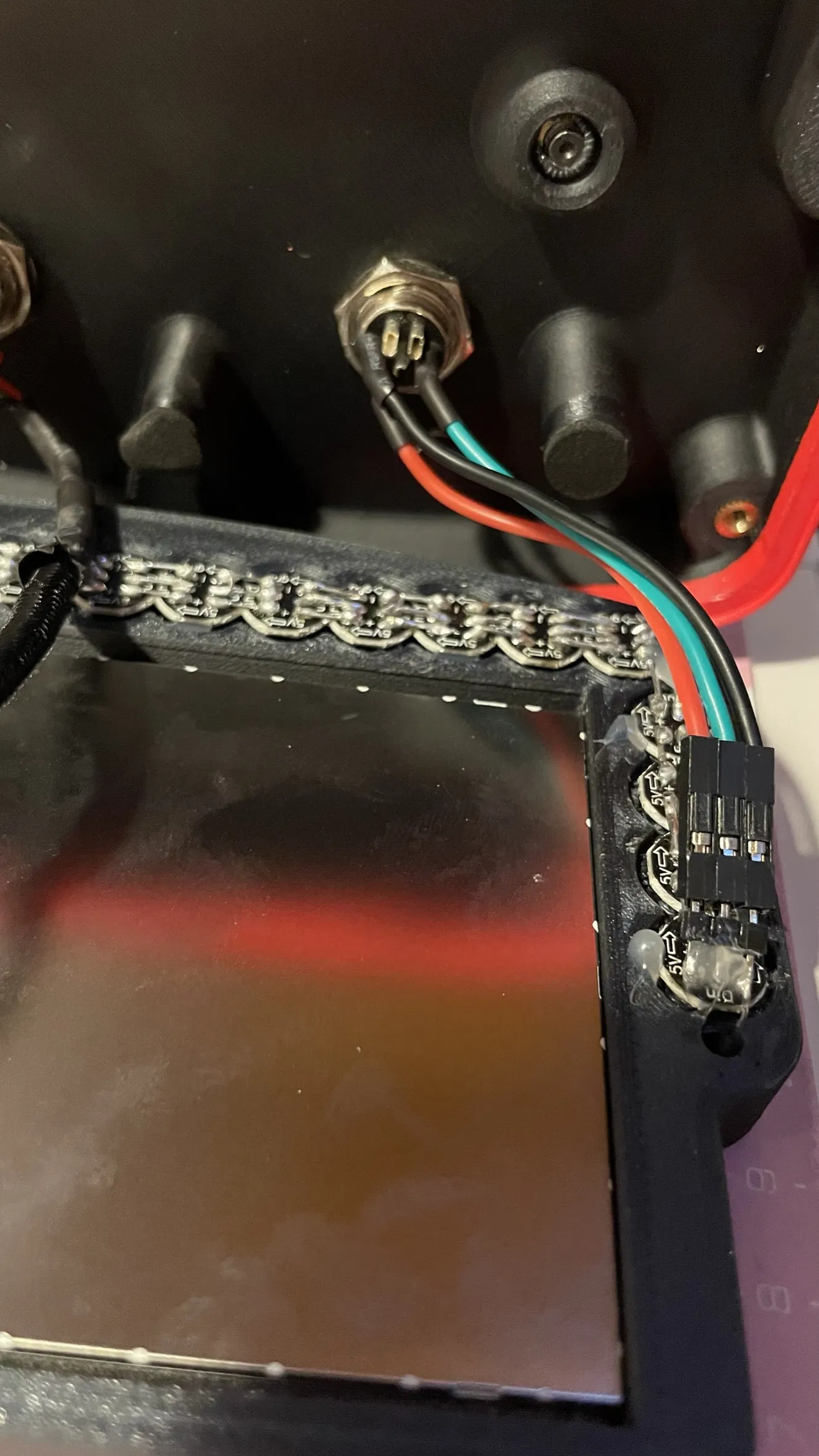

Khi dùng chip LED WS2812E, nhớ chú ý chiều dữ liệu:
Din (ngõ vào)
Dout (ngõ ra)
-------------------------------------
Dash 2.0 redesigned for VoCore 5" (Micro USB)
Chia làm 3 phần:
Mặt trước (Upgrade):
Phần đóng nắp và định vị màn hình VoCore và các LED
Upgrade: cải thiện khoảng trống để lắp LED và các gối/điểm đỡ màn hình
Vòng chụp/viền khóa :
Tạo khoảng cách cho màn hình và chừa chỗ cho các kết nối, đồng thời có thể lắp thêm board Arduino
Mặt sau :
Chứa cổng USB và toàn bộ đai ốc ép nhiệt (M3 và M5) cho vít đóng (M3x16) và vít bắt cố định vào pat/bracket M5.
Upgrade: cải thiện thiết kế phần gối/điểm đỡ màn hình
Mặt sau 2.2 :
Chừa thêm không gian để đặt module Arduino quản lý/điều khiển LED; phần lưng được thiết kế kín để bạn tùy biến vị trí dây cáp đi ra bằng Thinkercad
Led cover A:
In bằng PLA trắng để giảm ánh sáng LED quá gắt và dán/lắp ở mặt trong của phần mặt trước trước khi gắn LED
LED cover B:
In bằng PETG trong để mô phỏng ánh sáng LED dạng “bong bóng” và dán/lắp ở mặt trong của phần mặt trước trước khi gắn LED
Hệ thống có thể quản lý qua Simhub, cho phép bạn tùy biến cách dùng LED thông qua Arduino
CHÚ Ý:
Khi dùng chip LED WS2812E, nhớ chú ý chiều dữ liệu,
Din (ngõ vào)
Dout (ngõ ra)
Chúc bạn làm vui..
