Bảng gắn SSR cho Qidi Plus 4 (Qidi Plus 4 SSR Mounting Board)

Nhắc nhanh: Tự chịu rủi ro khi làm nhé! Luôn cẩn thận khi làm việc với linh kiện điện. Muốn hiểu rõ hơn về nâng cấp này, bạn tham khảo bài của 802Garage “thảo luận rất liên quan về Voron bed heating” và bài viết của Spooknik Qidi Plus4 SSR Upgrade trên Qidi Plus4 Community Wiki do Stew675 và Madam Vega tạo. Các nguồn này có nhiều góc nhìn đáng cân nhắc trước khi quyết định làm nâng cấp này.

Cập nhật 10/29/2024 06:24 EST: Đã upload thêm model mới cho SSR gắn trên heatsink dạng low-profile như cái này.

Cập nhật 10/28/2024 07:28 EST: Mình đã upload thêm 2 model nữa và upload lại bản gốc với vài chỉnh sửa nhỏ. Đồng thời mình cũng gỡ sơ đồ đi dây vì mình không định làm tutorial—quá trình này có nhiều yếu tố và mình không đủ chuyên môn để tư vấn. Nếu bạn muốn tìm hiểu thêm về tình huống này hoặc lý do cần/muốn dùng món này, mình khuyên bạn xem bài Qidi Plus 4 SSR Upgrade của Spooknik trên Qidi Plus4 Community Wiki.

Các file model upload được đặt tên như sau:

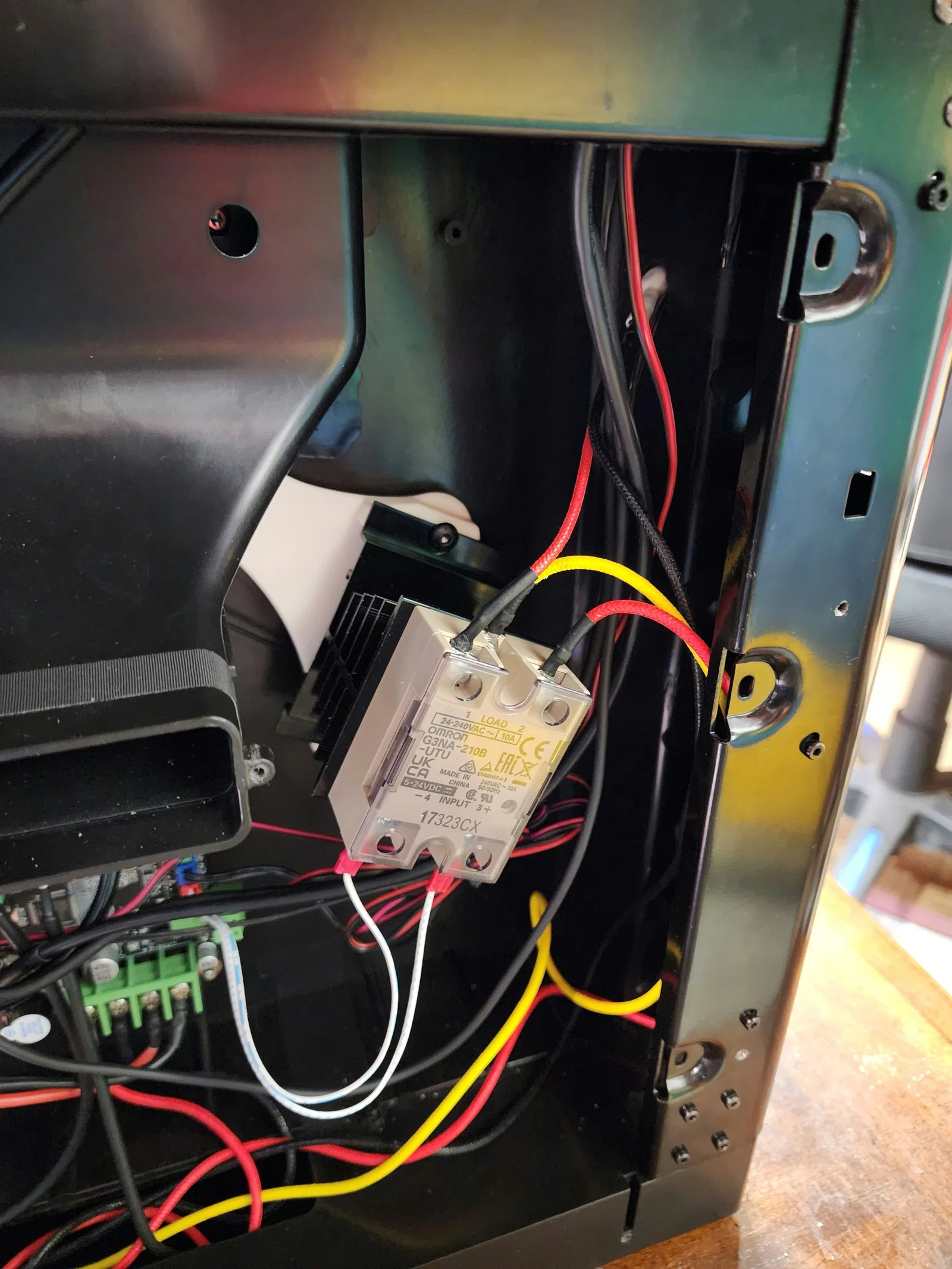

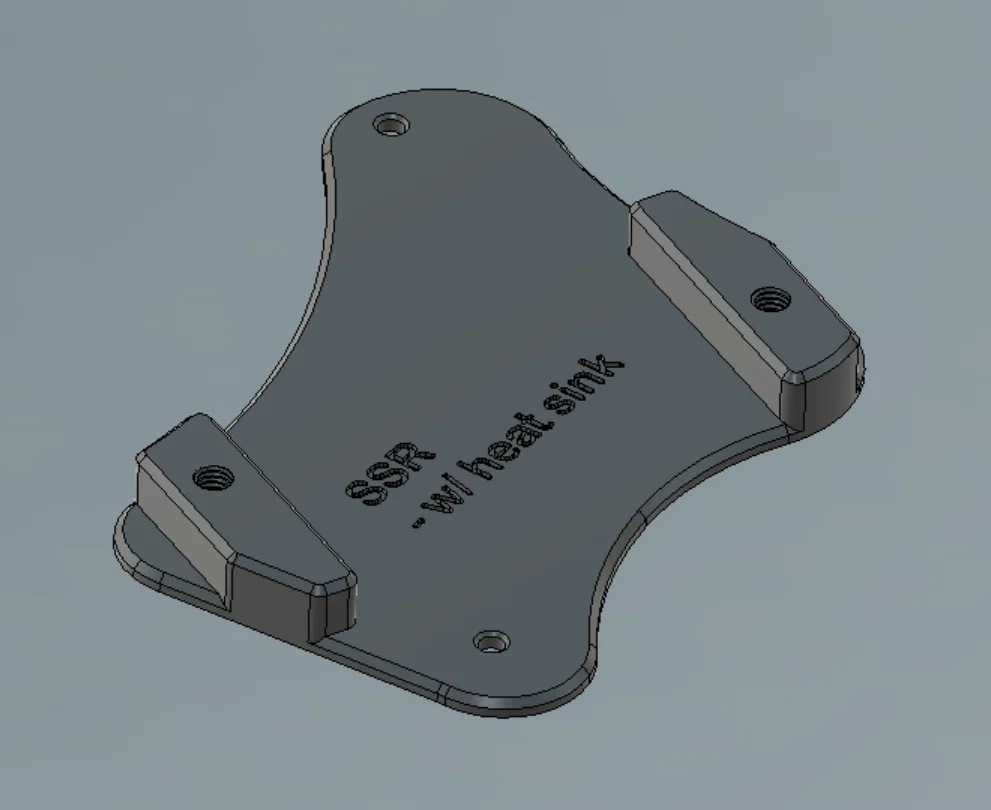

1. (KHUYẾN NGHỊ) “SSR - w/ heat sink” cho SSR gắn trên heatsink như cái này

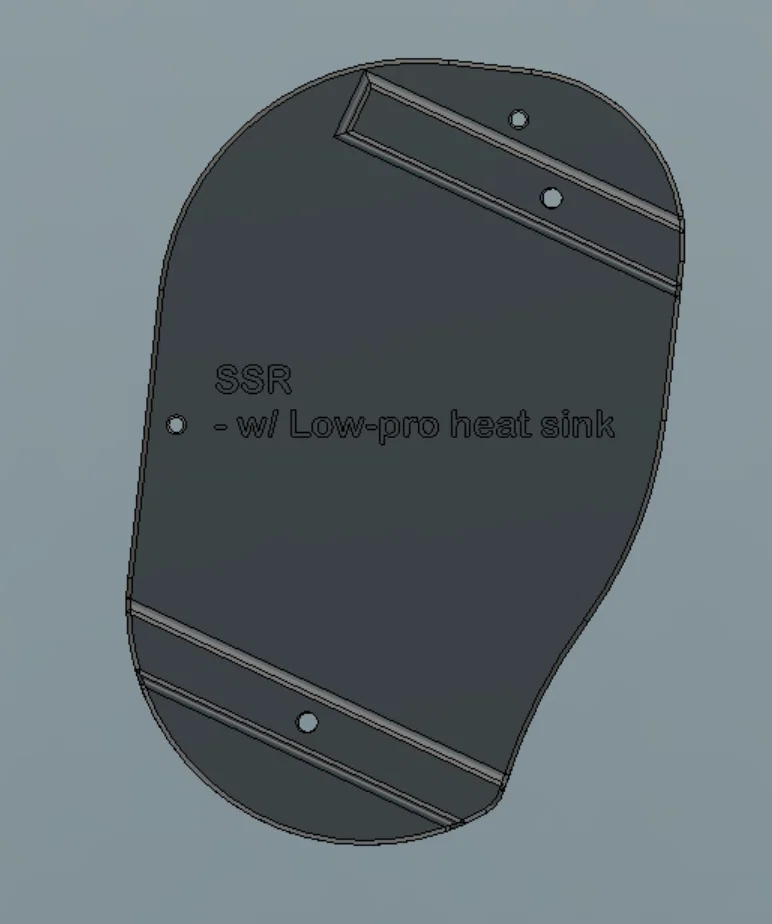

2. (KHUYẾN NGHỊ) “SSR - w/ Low-pro heat sink” cho SSR gắn trên heatsink dạng low-profile như cái này

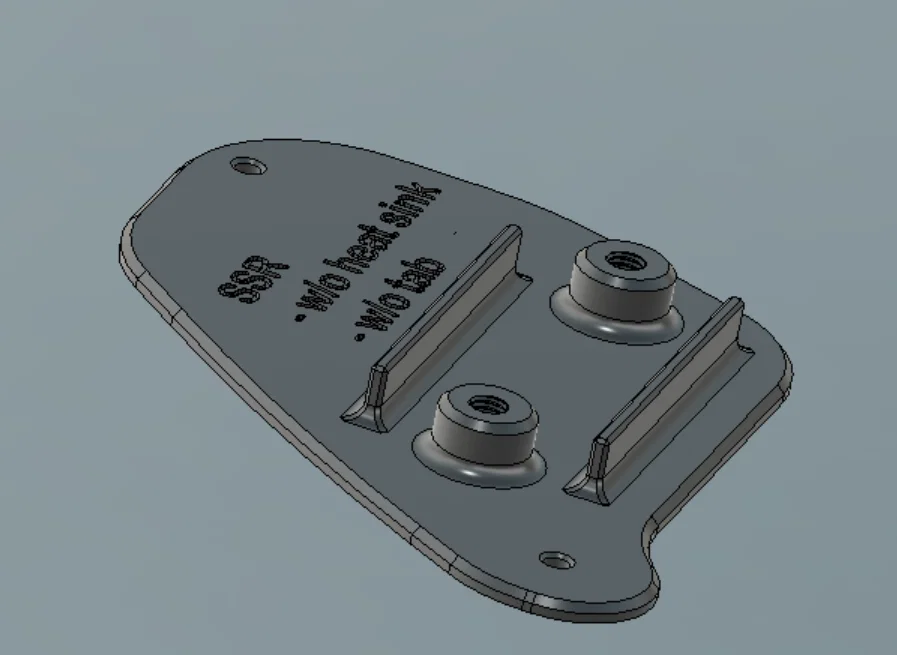

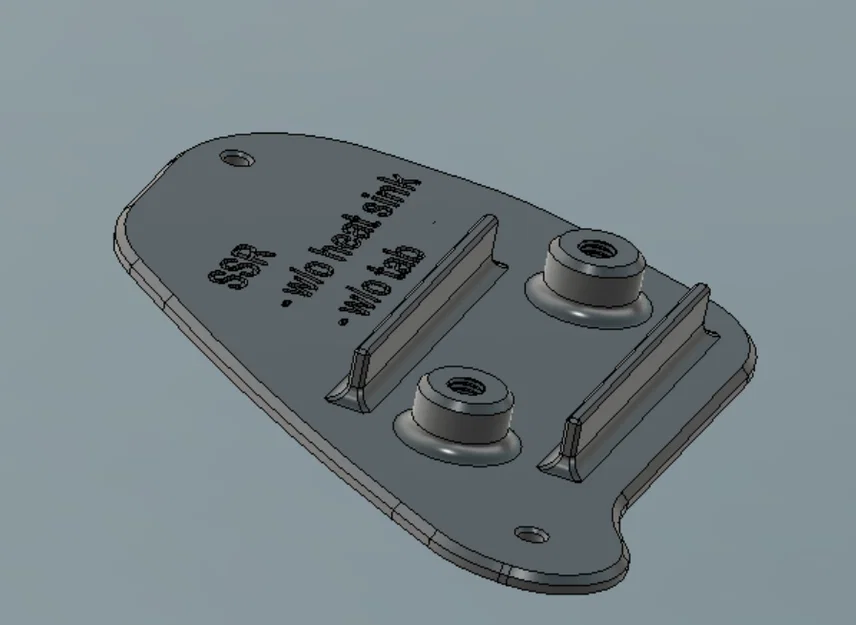

2. “SSR - w/o heat sink - w/o tab” cho SSR không có rãnh/khấc ổn định (stabilizing notch) phía trên lỗ bắt vít, và cũng không gắn heatsink.

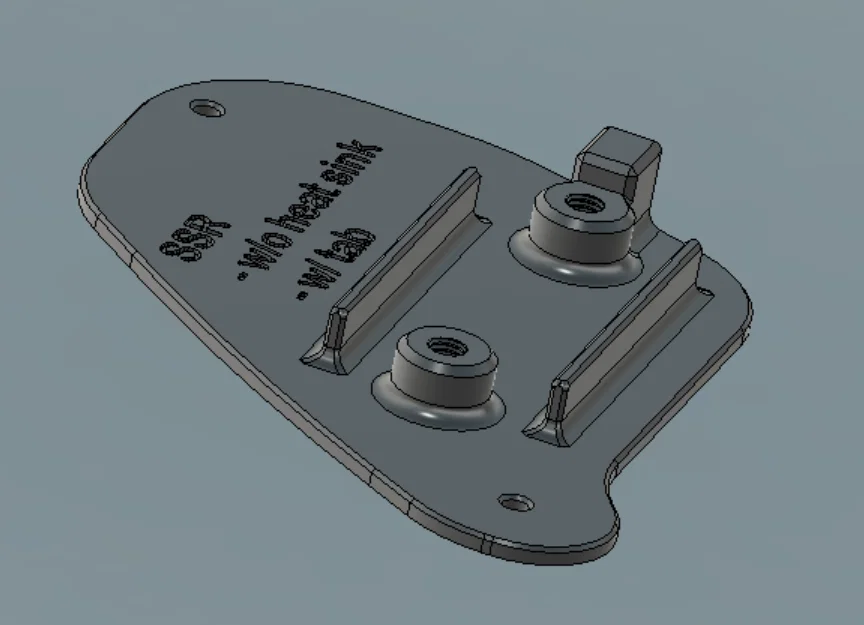

3. “SSR - w/o heat sink - w/ tab” cho SSR có rãnh/khấc ổn định phía trên lỗ bắt vít nhưng vẫn không gắn heatsink.

Ghi chú:

• Đừng ham SSR rẻ như mình từng mua—nên bỏ thêm chút để được hiệu năng, an toàn và độ tin cậy tốt hơn. Ví dụ như FoTek hoặc Omron
• Lỗ bắt SSR vào plate là ren M5 .8 x 8mm

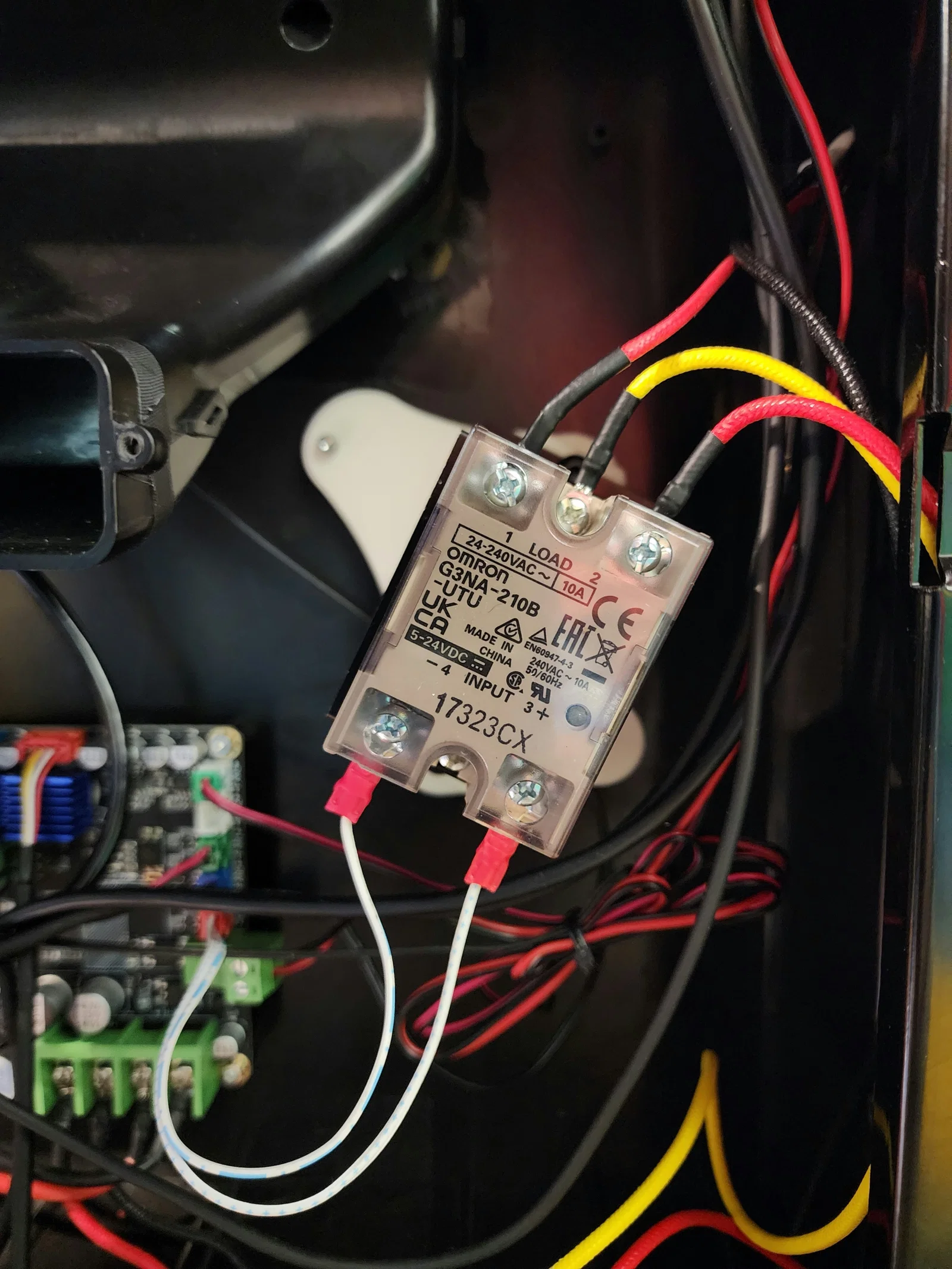

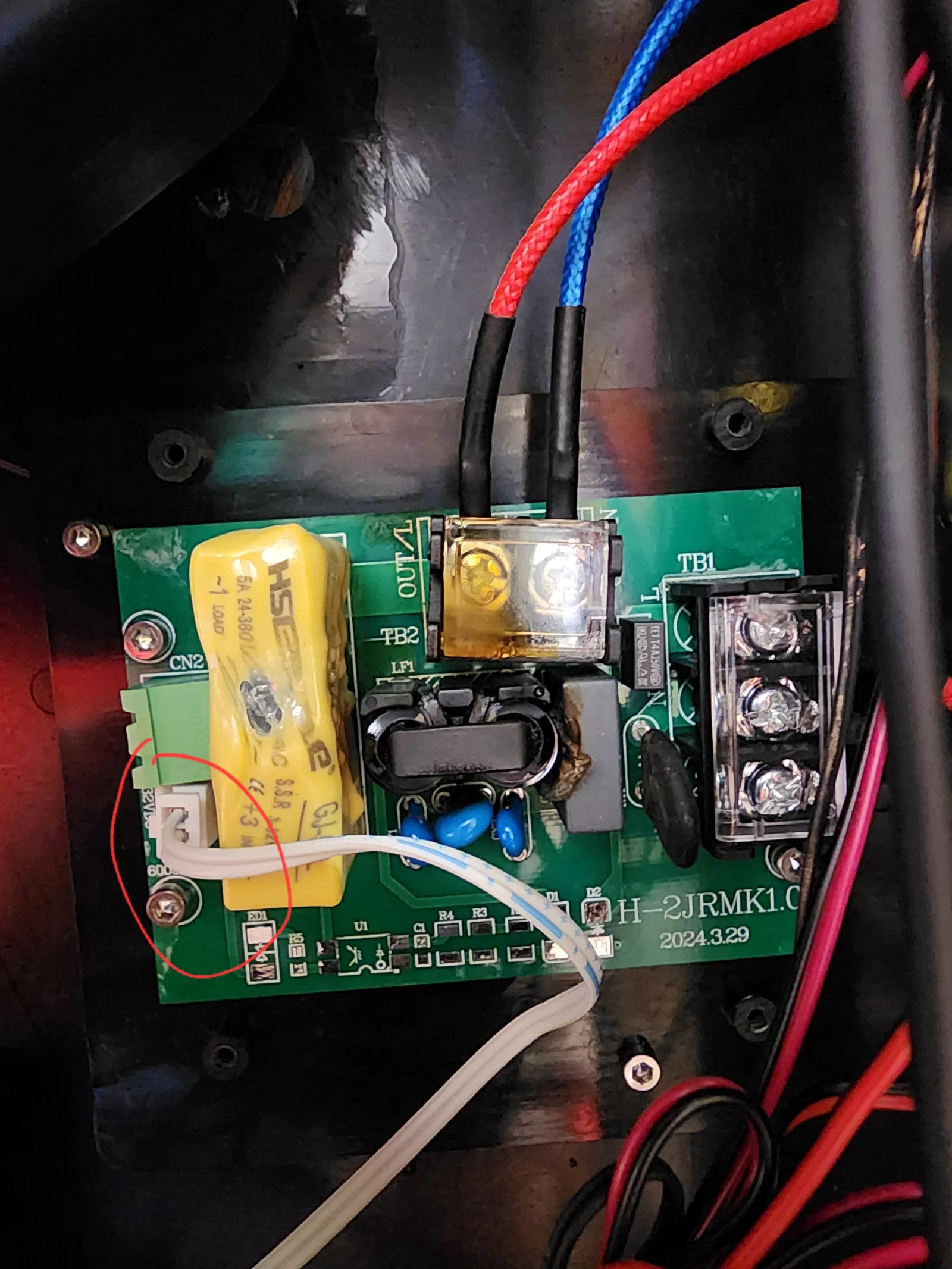

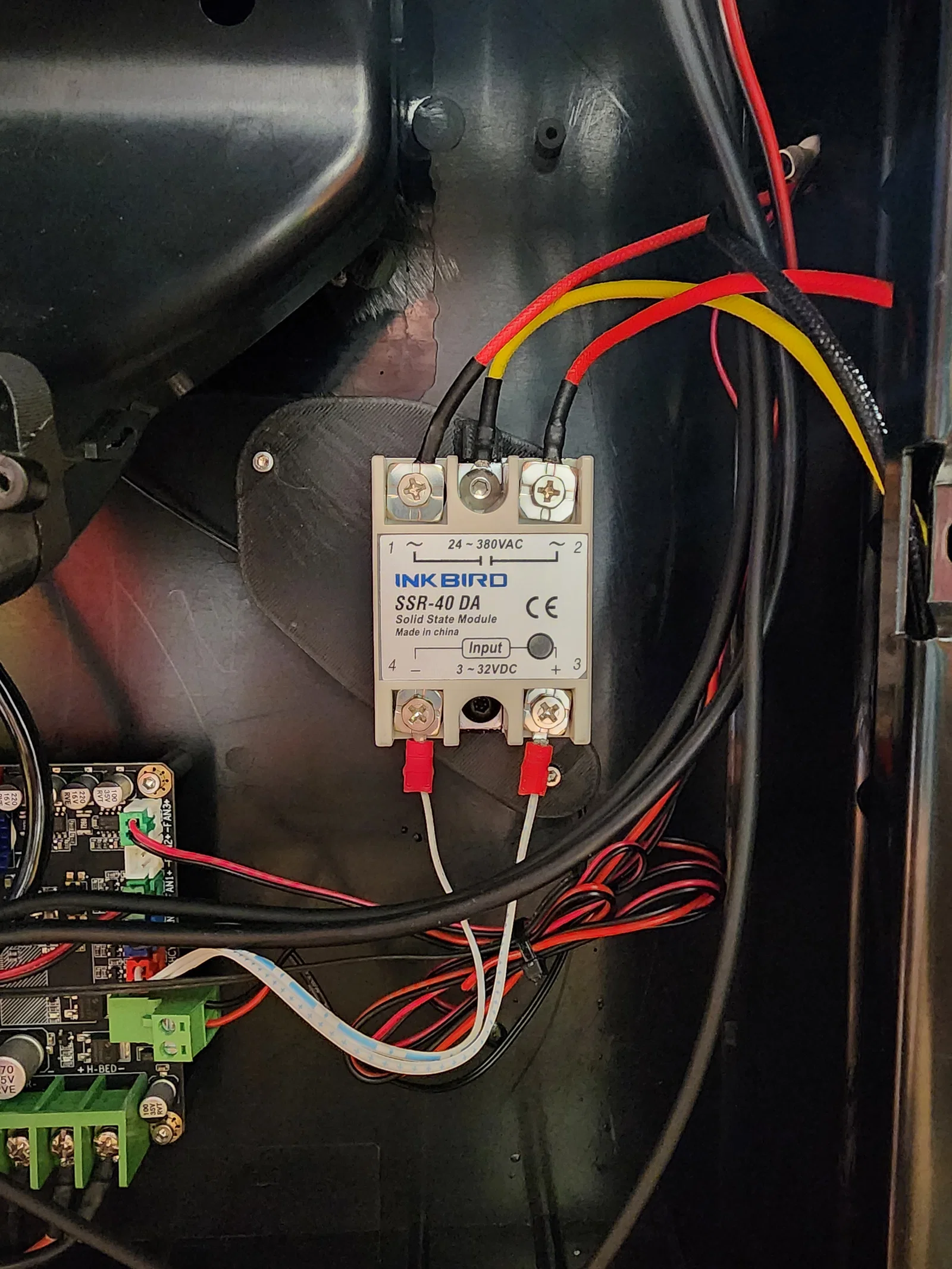

Bài đăng gốc 10/26/2024: Mình không muốn ngồi chờ Qidi ra “cách fix” cho vụ cháy/hư board SSR của chamber heater trên Plus4 120VAC (vụ khá nổi tiếng). Nên với hướng dẫn từ Spooknik, Stew và vài anh em khác trên Official Qidi Discord, mình đã đặt một relay Omron để thay. Nhưng trong lúc chờ hàng tới, mình quyết định lắp tạm một con InkBird không chính hãng mua trên Amazon. Hai con này có vẻ cùng form factor, nên hy vọng thay qua lại được!

Nếu bạn cũng đang gặp tình huống tương tự và muốn in lại sớm, model này sẽ hỗ trợ bạn. Chỉ cần tắt nguồn máy, tháo tấm ốp lưng, rút dây và tháo board relay bị lỗi (kèm plate bắt), rồi gắn relay mới đã bắt sẵn lên adapter này vào đúng vị trí. Xong—là chạy lại được!
