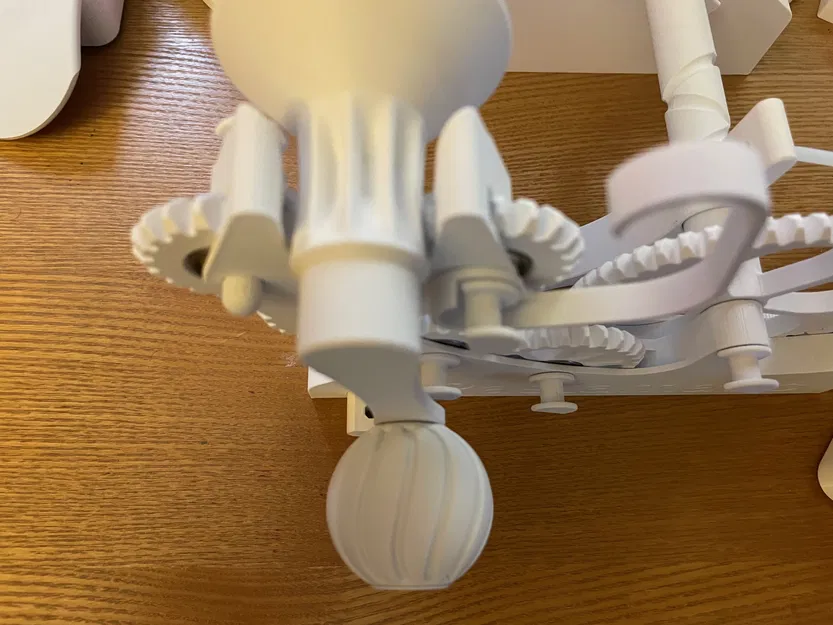

Tay quay bằng tay dễ in cho Pastamatic (easy hand crank)

tay quay cho Pastamatic

một cuộn filament Bambu của em gái mình bị tuột ra, giờ cần cuốn lại. em ấy muốn có tay quay, nên mình thiết kế cái này.

cụ thể là mình muốn nó dễ in và không cần thêm phần cứng (hardware) hay supports. mình cũng muốn nó bền, dễ dùng, và dễ lắp—vì mình phải hướng dẫn qua điện thoại.

mình có xem mấy lựa chọn tay quay khác, nhưng không cái nào đáp ứng mấy yêu cầu này. thiết kế này khác đáng kể so với những cái mình tìm được. đặc biệt, mình chọn dạng núm (knob) thay vì tay cầm dài, vì mình vận hành Pastamatic từ bên hông, hoặc sát phía nguồn vào, và tay cầm dài sẽ khó chịu khi dùng nếu mình ngồi ngay trước hông máy. tay cầm dài sẽ giúp quay “mạnh” hơn, nhưng với việc này thì lực không quan trọng—quan trọng là tốc độ và chuyển động xoay thoải mái.

in ấn

• thứ tự in walls: Inner/Outer/Inner (tolerance khá sít)
• infill 5% là ổn
• 3 walls là đủ cho mọi part, nhưng nếu bạn thấy chưa yên tâm thì để 5 walls cho “spindle male crank” sẽ rất chắc
• thao tác quay bắt buộc phải có “spindle clip” thường và “drive spindle clip” trên driven spindle, ở phía target. nếu bạn chưa có spindle clips ở phía nguồn vào (source side) và ở lead screw, mình khuyên in 4 cái spindle clips.

Pastamatic bản gốc yêu cầu 100% concentric infill cho “spindle male driven” (tương đương với “spindle male crank” ở đây). lý do là infill làm giảm lượng vật liệu nối giữa hex socket với tay quay. với “spindle male crank” thì phần nối với spindle chắc hơn nhiều, nên 5% infill và 3–5 walls là đủ.

lắp ráp

• luồn “crank shaft” qua “knob”, để mặt phẳng của knob hướng lên
• đưa đầu crank shaft vào lỗ hex trên tay “spindle male crank”

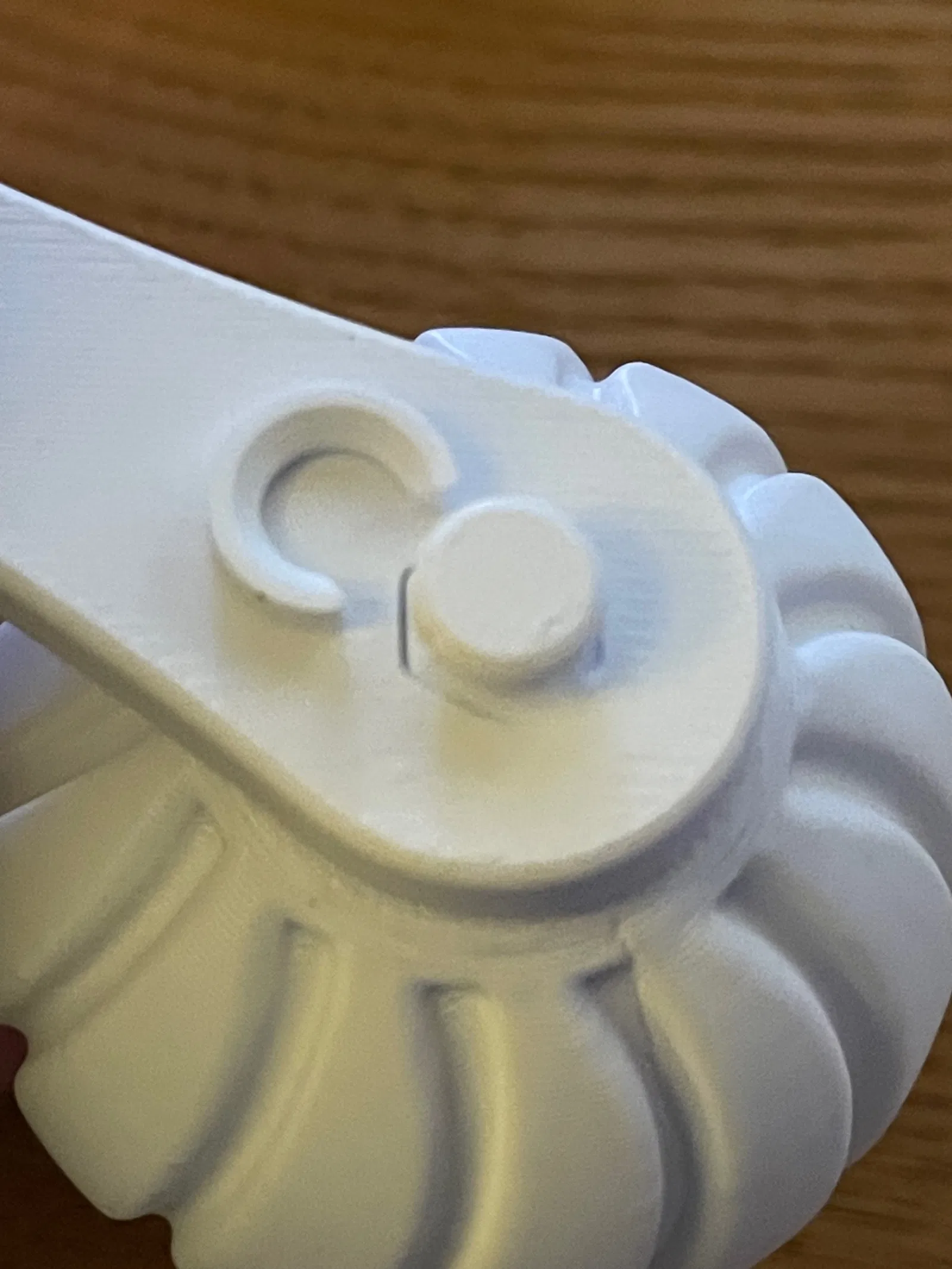

• đặt “c-clip” xuống trên tay crank arm, với mặt phẳng hướng xuống, rồi ấn vào đầu crank shaft (như hình).

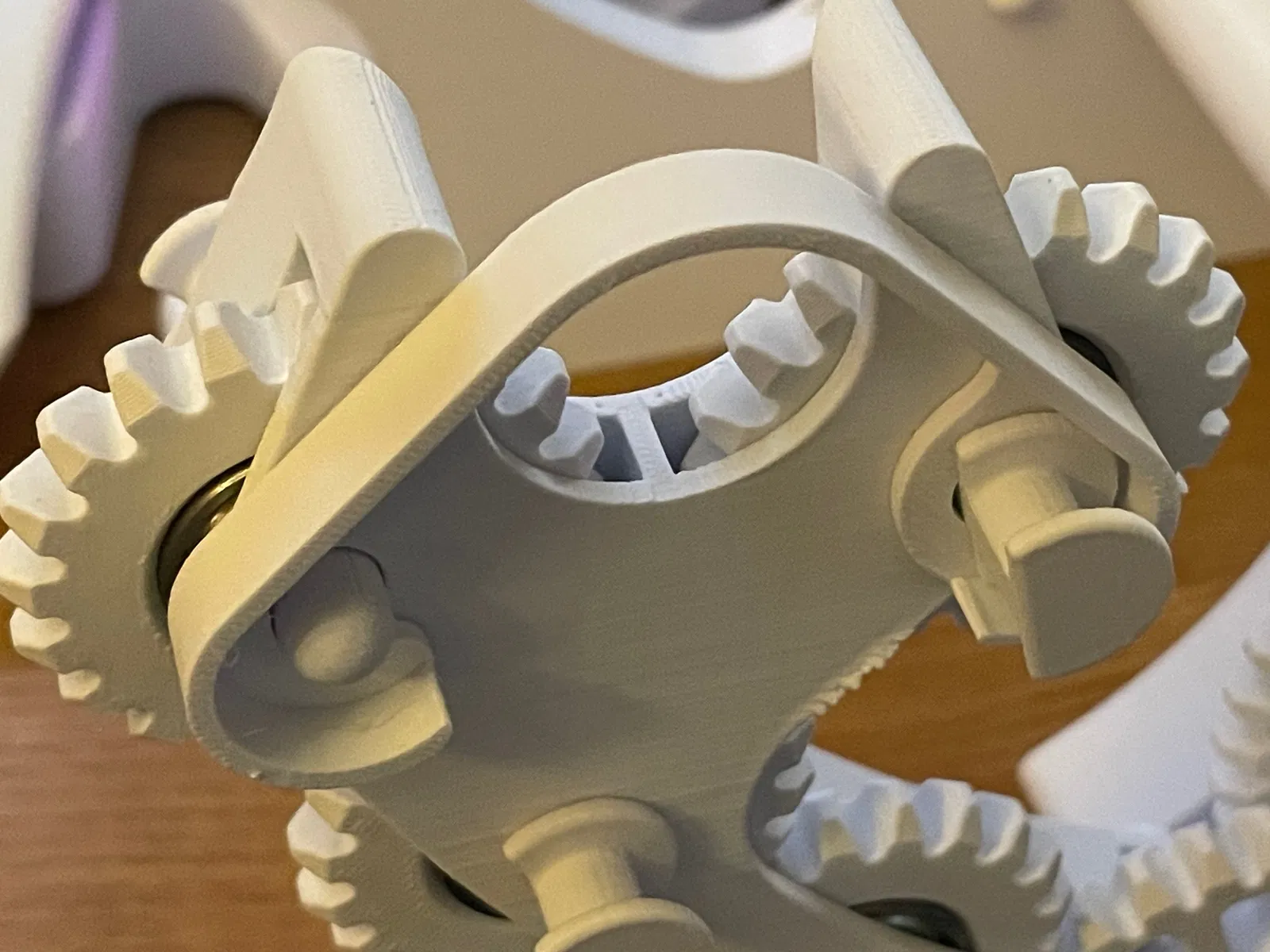

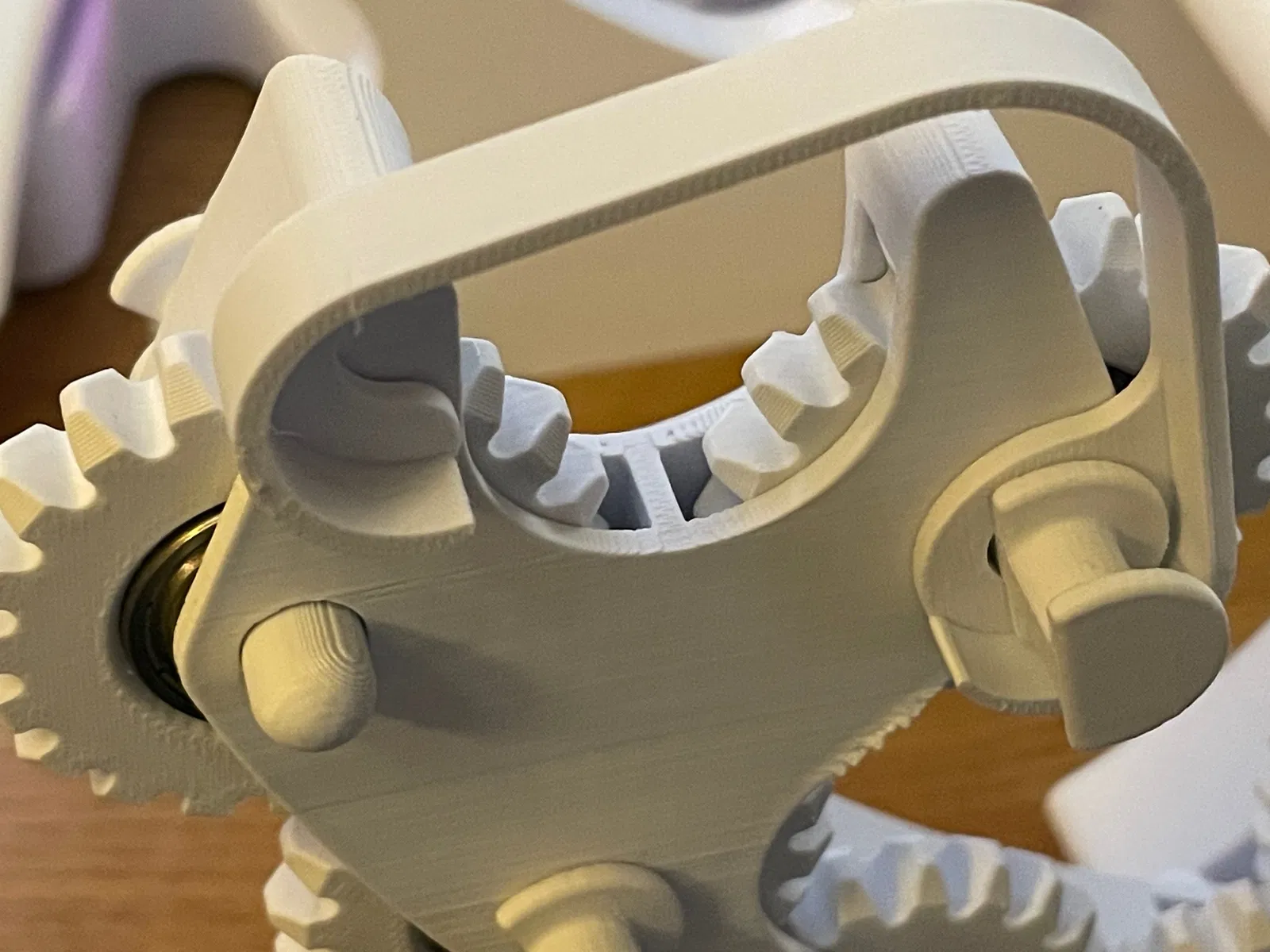

• spindle clips hoạt động tốt nhất khi các pin của Pastamatic được gắn vào như trong hình
