Giá đỡ di chuyển extruder cho máy in Creality

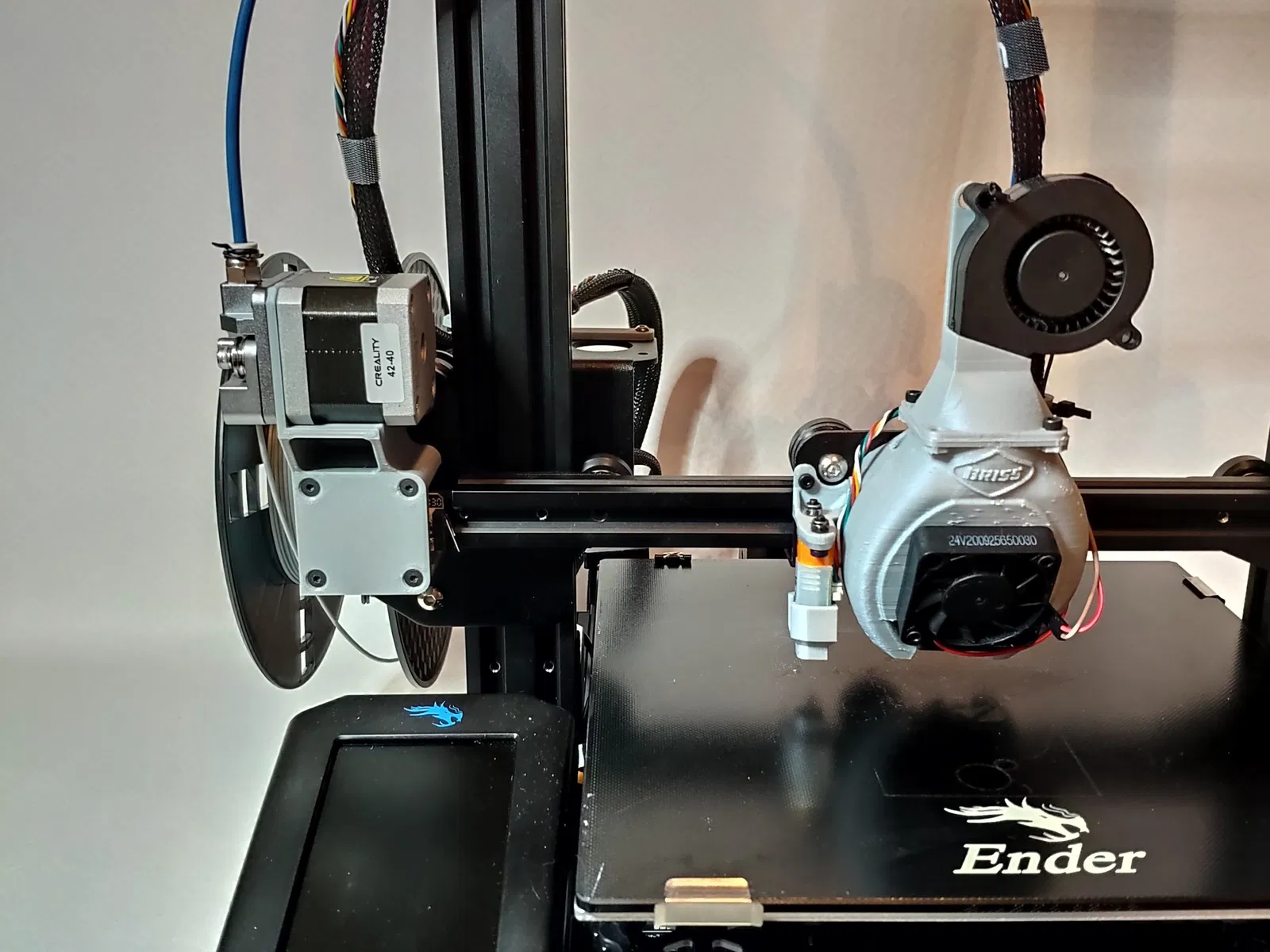

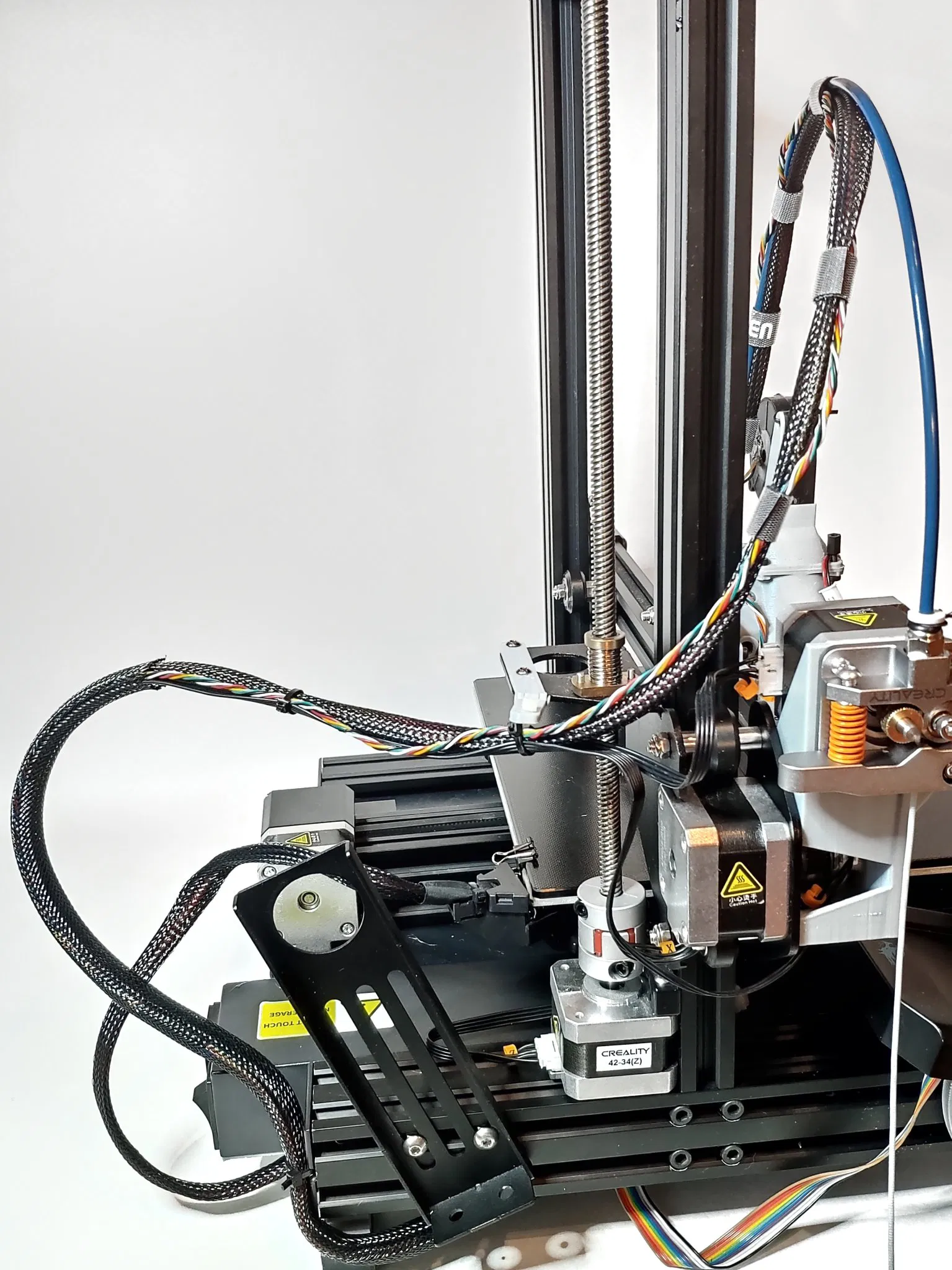

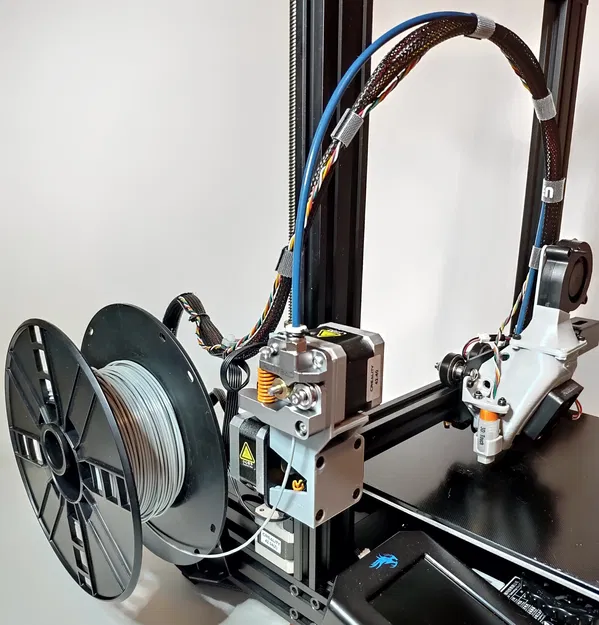

Đây là phiên bản cập nhật V1.2 Phiên bản trước V1.1: https://www.thingiverse.com/thing:4820250 V1.2 sửa lỗi: Lỗ lớn hơn để dễ dàng lắp vít, Bây giờ tương thích với các giải pháp gắn camera như sau: https://www.thingiverse.com/thing:2886101 https://www.thingiverse.com/thing:3294512 https://www.thingiverse.com/thing:4721088 Nơi gắn ban đầu cho động cơ extruder trên các máy in kiểu Ender làm cong ống bowden theo hình dạng, khiến nó quay bên trong các bộ nối răng, cắt qua ptfe và làm mất độ bám. Giá đỡ này xoay đầu ra của bộ cấp liệu theo cùng hướng với đầu nóng, do đó loại bỏ mô-men xoắn trên ống bowden. Trên máy in ender 3v2 của tôi, chiều dài dây chỉ đủ để thoải mái đạt đến tất cả các giới hạn của máy in, nhưng cần một ống dài hơn. Có thể bạn sẽ cần mở rộng dây cho cảm biến tự động của mình. Tôi đã sử dụng dây nhảy cho việc đó. Để cài đặt bản mod này, hãy thay thế nắp công tắc giới hạn trục X bằng cái này và vặn nó lại bằng các vít gốc. Để định tuyến dây của bạn giống như của tôi, bạn sẽ cần tháo nắp bo mạch và làm thẳng tất cả các dây bị cuộn lại dẫn đến giá đỡ đầu nóng. Hướng đầu nối động cơ cấp liệu về phía sau. Cắt ống ptfe của bạn dài 55-60cm. Di chuyển giá đỡ cuộn ban đầu sang phía trái phía sau hoặc phía trái phía trước, bắt vít vào nó bằng các T-nuts qua các lỗ bên và cho filament vào từ phía dưới. Để quản lý cáp, cable_1 và cable_2 được gắn ở nơi động cơ cấp liệu từng nằm, sử dụng dây buộc trong các khe đã cho để gắn cáp và thêm một số dây hoặc một đoạn filament cho bản lề. Tôi đã tạo một rãnh và một lỗ ở phía sau bên trái của vỏ nhôm 4040 và buộc chặt bó cáp vào đó để đảm bảo độ ổn định. Đối với dây 3D touch, tôi đã sử dụng dây tiêu chuẩn loại Arduino với các đầu nối dupont để kéo dài chúng. Tôi khuyên bạn nên in cái này bằng vật liệu có khả năng chịu nhiệt cao hơn PLA vì động cơ bước bị nóng và các ốc vít có thể bị lỏng theo thời gian mặc dù PLA đã hoạt động tốt với tôi cho đến khi tôi thay thế nó bằng PETG. Lưu ý: bạn cần một ống ptfe dài hơn một chút so với ống gốc và một số dây buộc sẽ rất hữu ích. Giá đỡ màn hình bên trái có thể thấy trong các bức ảnh: <> Hãy thoải mái mua phiên bản in của giá đỡ này từ cửa hàng etsy liên kết này: https://www.etsy.com/ca/ScentsiblePrints/listing/1197169435/task-mount-creality-ender-series-3d
