Project JAWA-ČZ KÝVAČKA 250/353.02 - PART No.4 - dumpers

Đây là phần thứ 4 trong dự án Jawa-ČZ 250/353.02 của mình.

Hy vọng phần 3 làm bạn thấy vui :)

Phần tiếp theo thứ 4 này khá nhiều hạng mục, nên nhớ đọc kỹ mô tả và xem các hình đính kèm.

Như thường lệ, lúc lắp ráp thì phải cực kỳ cẩn thận, làm từ từ và chắc tay. Nếu lỡ làm hư hoặc gãy chi tiết nào dù đã cẩn thận hết mức, bạn nên “hàn” bằng mỏ hàn (soldering gun) thay vì dán bằng keo 502 (super glue).

đầu tiên mình bắt đầu với việc hoàn thiện phuộc trước

Hướng dẫn in (Printing instruction):

• _front_telescope hoặc front_telescope_withsupport - 2 cái, PLA xám, infill 70%, layer 0,2.

Bạn có thể chọn bản nào hợp với bạn hơn. File _front_telescope_withsupport có thêm phần côn bao quanh ống telescope để đỡ trong lúc in. Cần đặt pause ở cao độ 7.5mm để nhét tán M2.5.

• _top_holderplate - 2 cái, PLA xám, infill 100%, layer 0,2
• _front_telescopeinsert - 2 cái, PLA xám, infill 100%, layer 0,2
• _front_fenderholder - 1 cái, PLA chrome, infill 100%, layer 0,15
• _right_telescopeslider - 1 cái, PLA chrome, infill 100%, layer 0,15
• _left_telescopeslider - 1 cái, PLA chrome, infill 100%, layer 0,15

Hướng dẫn lắp (Assembly instruction):

• Nhét _front_telescopeinsert vào lỗ dành cho telescope. Mép dưới của insert phải chạm vào bề mặt của ốp ngoài (màu đỏ) (xem hình 1). Đừng quên lắp cái “bottom rubber cuff” màu đen từ phần 3 của dự án này.
• Từ phía dưới, luồn _fronttelescope xuyên qua ốp đỏ ngoài và ngàm giữ dưới, rồi ấn vào phần côn ở ngàm giữ trên.

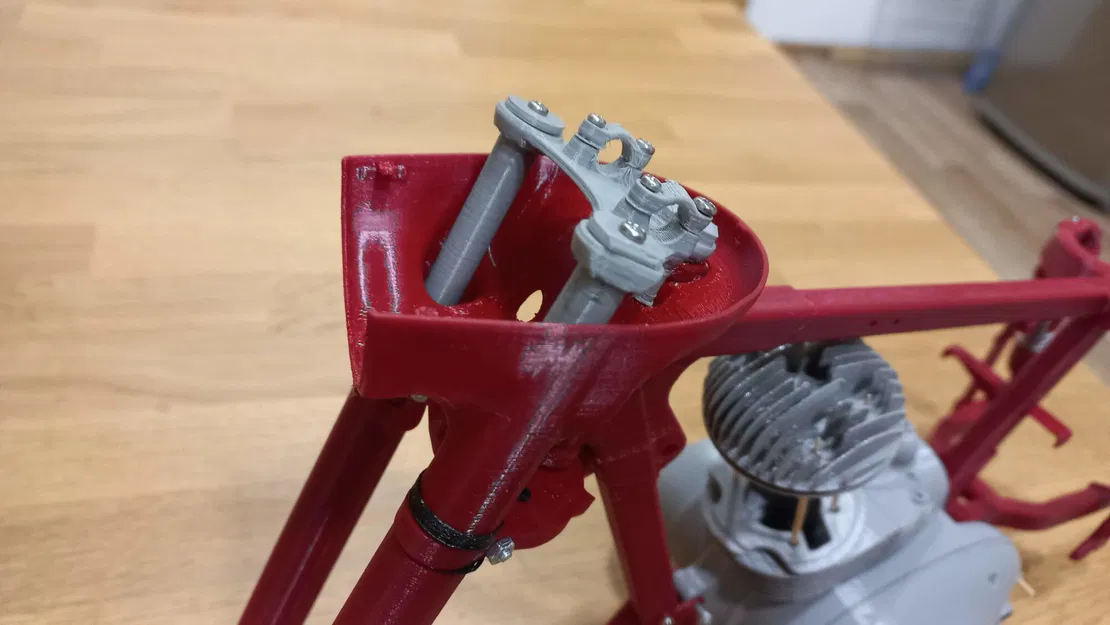

• Lắp _top_holderplate và vít M2.5-12. Đặt _top_holderplate đúng chiều như hình dưới.

• Canh cho phần telescope thò ra 15mm tính từ ốp đỏ ngoài.
• Siết vít M2.5-20 ở ngàm giữ telescope phía dưới và vít M2.5-12 ở ngàm giữ telescope phía trên. Telescope phải cố định, không được trượt.

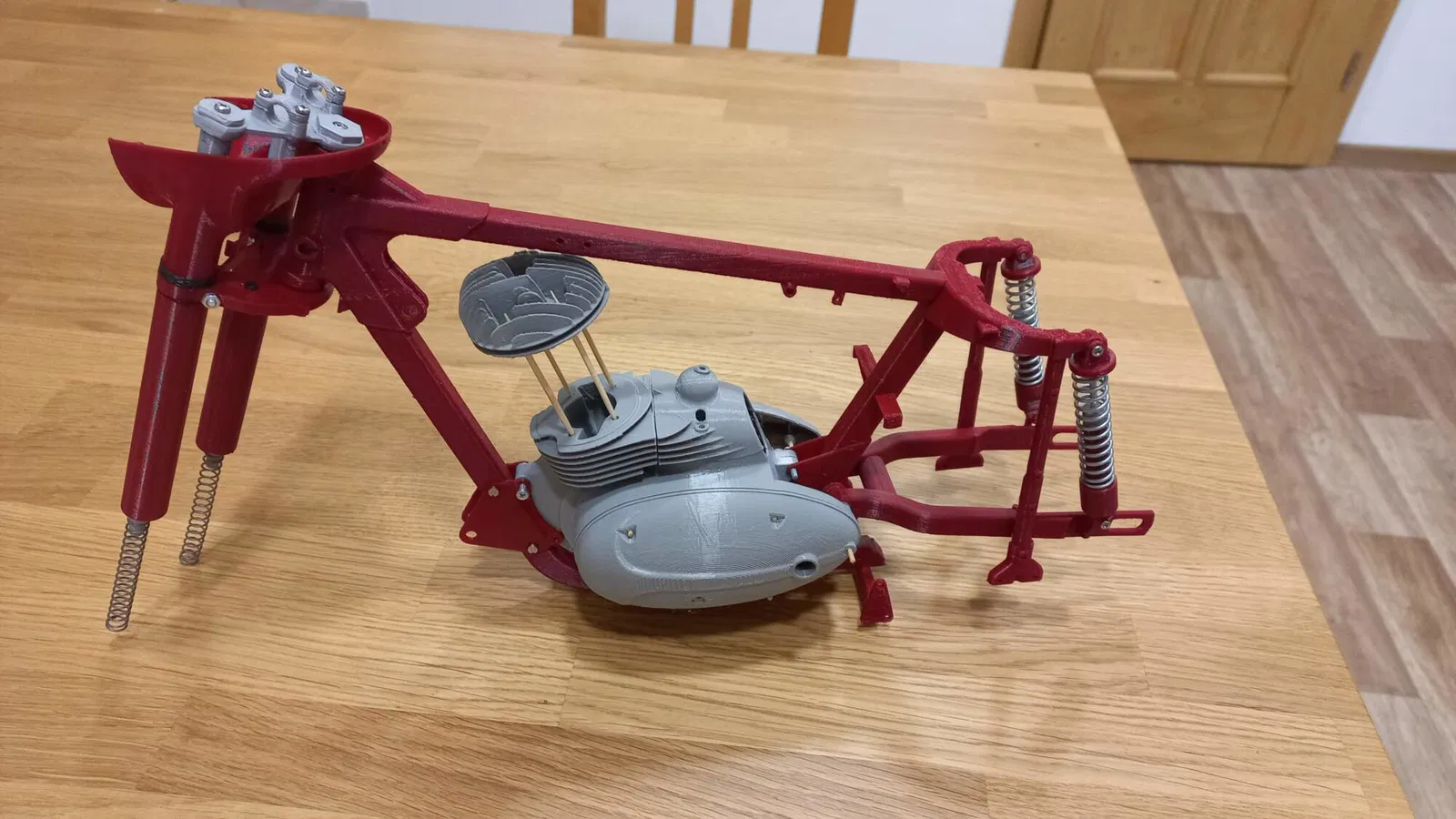

• Lắp lò xo vào phần côn ở mép dưới của _fronttelescope. Lò xo phải tự bám trên côn. Nếu không bám, cố định bằng super glue hoặc hàn bằng soldering gun.

Giờ cần chuẩn bị các cụm con của ốp “chrome” cho giảm xóc trước.

• Gắn 2 vít M1.6-5 vào _front_fenderholder và cố định tại chỗ bằng super glue.
• Dán _front_fenderholder vào _right_telescopeslider và vào _left_telescopeslider

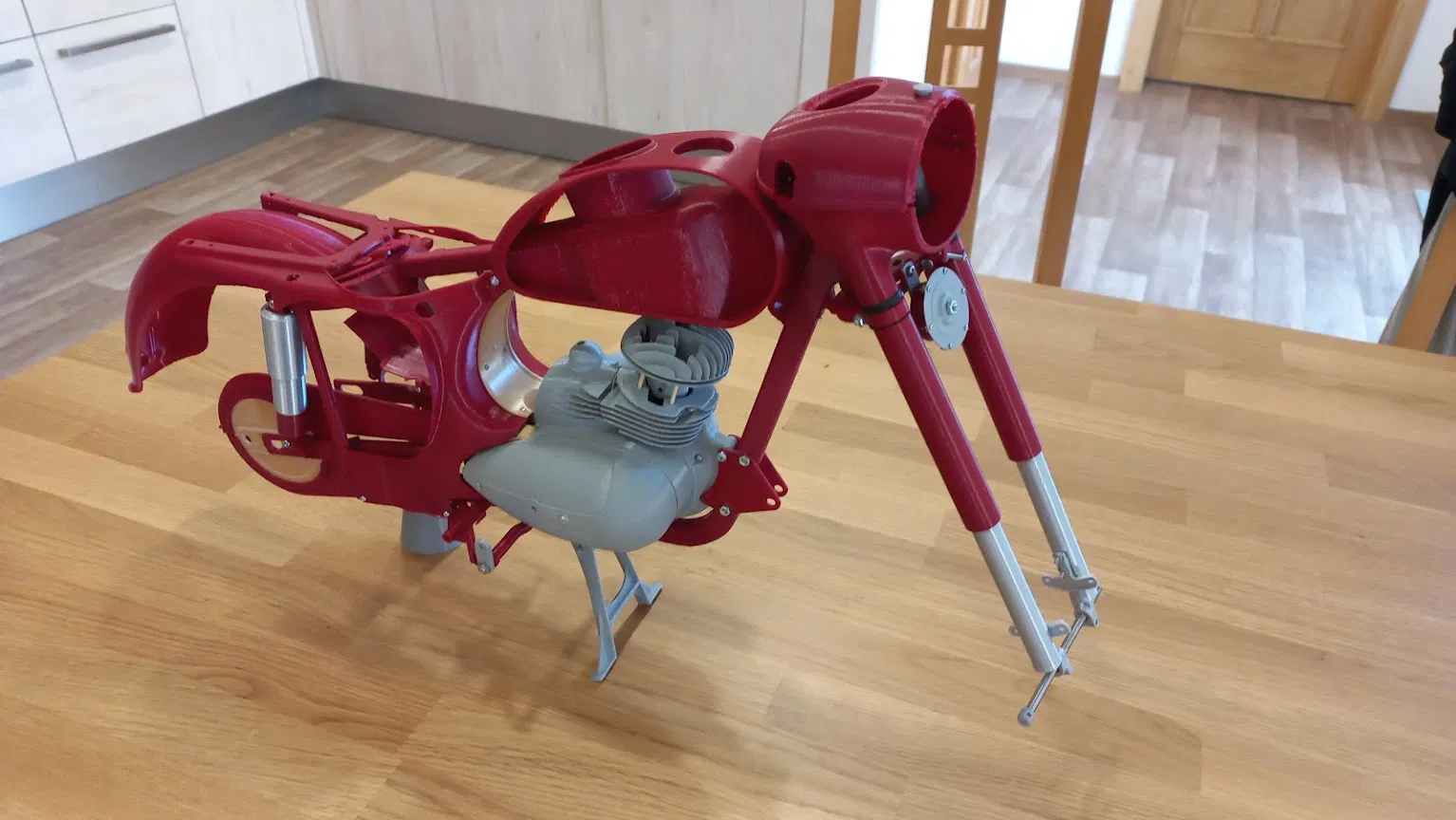

• Lắp 2 cụm con này vào lò xo trên phuộc trước. Nếu cần thì cố định bằng super glue.

thứ hai mình tiếp tục hoàn thiện phần sườn (frame)

Hướng dẫn in (Printing instruction):

• _rear_fork_axisplug - 2 cái, PLA xám, infill 100%, layer 0,2.

tùy chọn

• _mainstand - 1 cái, PLA xám, infill 70%, layer 0,15-0,2
• main_stand_holder - 1 cái, PLA đỏ, infill 100%, layer 0,2

Hướng dẫn lắp (Assembly instruction):

• Dùng _rear_fork_axisplug để bịt các lỗ ở càng sau (rear fork) – nơi bạn đã luồn thanh ren (threaded rod). Tới đoạn này sẽ thấy độ chuẩn của máy in. Nếu không chuẩn, nút bịt sẽ không vào lỗ dễ dàng. Khi cần thì mài nhẹ nút bịt. Cố định bằng super glue hoặc tốt hơn là hàn bằng soldering gun.
• Giờ có 2 lựa chọn. Mình có đính kèm file để làm chống giữa (main stand). Nếu bạn dự tính làm xe solo thì dĩ nhiên cần in và lắp main stand. Còn nếu làm bản có sidecar thì không cần in. Tùy lựa chọn của bạn.

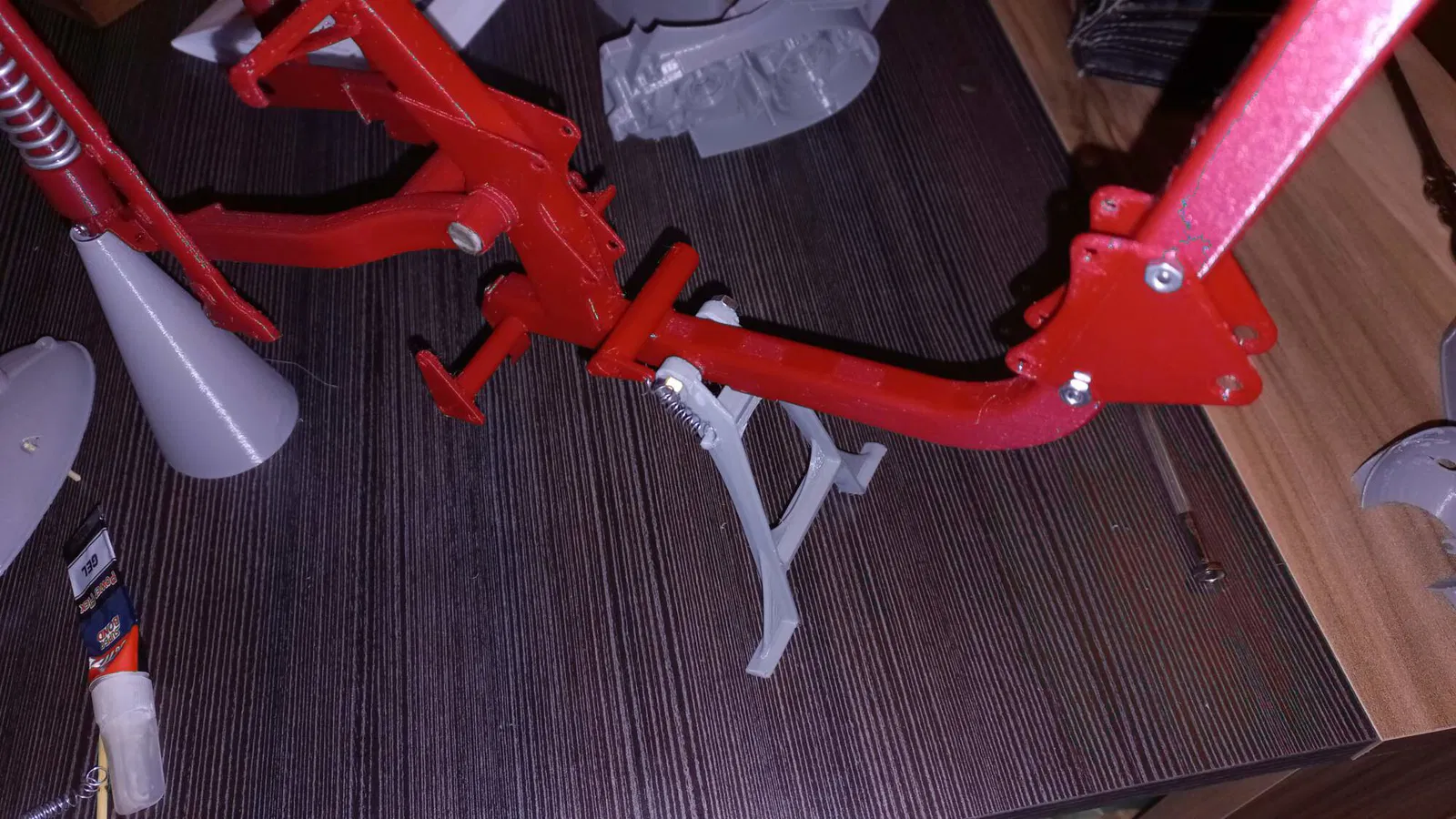

Bạn sẽ cần 1 vít M4-25 và 1 tán M4 loại mỏng để lắp _mainstand. Lò xo hồi, mình khuyên dùng lò xo cắt ngắn từ cây bút. Móc một đầu lò xo vào khoen trên chân chống, đầu còn lại móc vào ngàm bên phải của gác chân. Xem hình. Lò xo phải đủ dài để giữ chân chống ở vị trí gập lên khi được nâng lên.

• Dùng mũi khoan 1.5mm để vệ sinh và căn lại lỗ trên sườn, rồi bắt _main_standholder bằng vít M2-5.
• Nếu cần, bẻ nhẹ _main_standholder để giữ main stand chắc hơn.

thứ ba mình tiếp tục hoàn thiện cặp giảm xóc sau (rear dumpers)

Hướng dẫn in (Printing instruction):

• _rear_dumper_mainbody - 2 cái, PLA đỏ, infill 70%, layer 0,2.
• _rear_dumper_topholder - 2 cái, PLA đỏ, infill 70%, layer 0,2.
• _rear_dumperlid - 2 cái, PLA đỏ hoặc xám, infill 100%, layer 0,2.

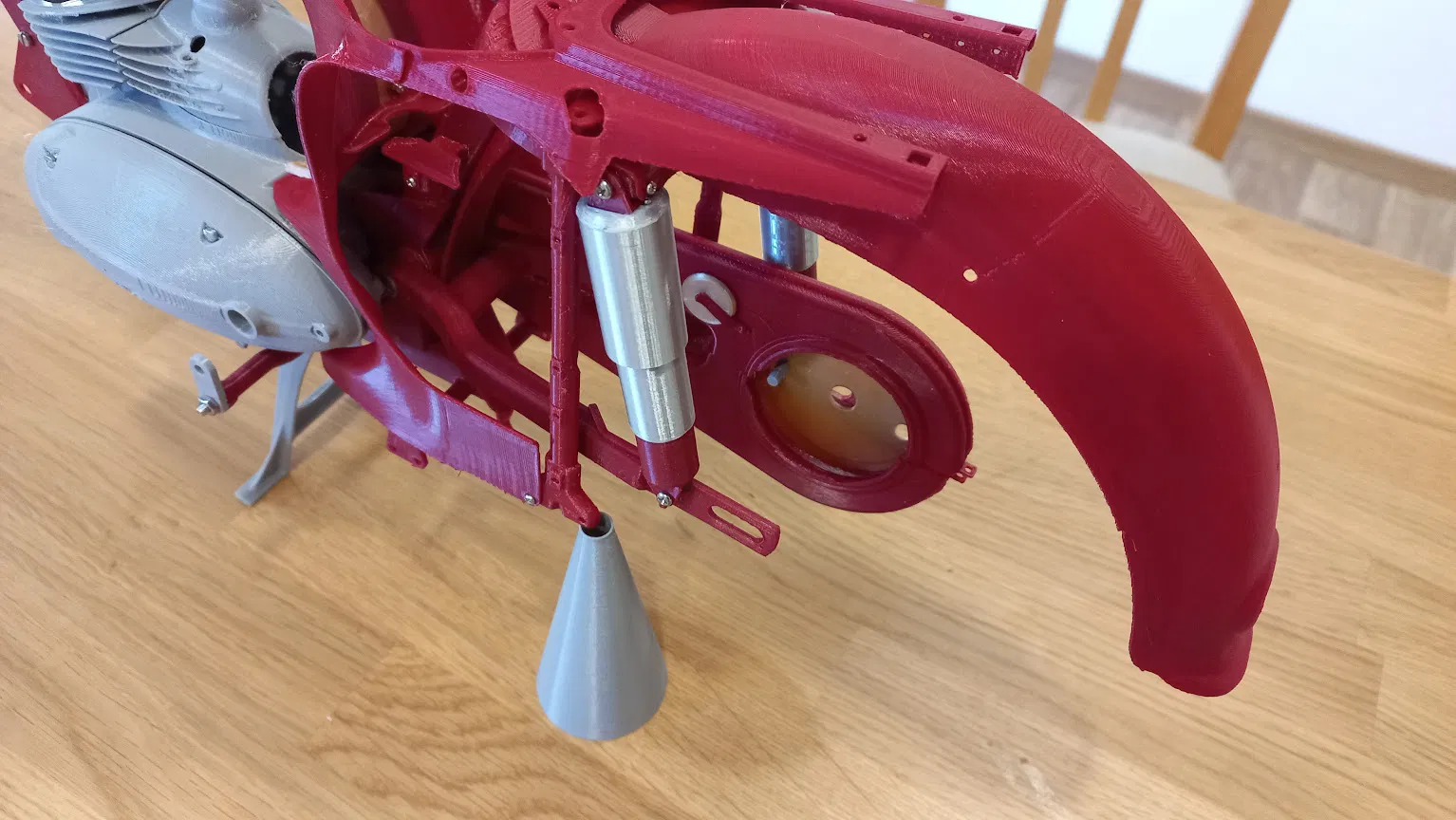

• _rear_dumper_topcover - 2 cái, PLA chrome, infill 100%, layer 0,15-0,2.
• _rear_dumper_bottomcover - 2 cái, PLA chrome, infill 100%, layer 0,15-0,2.

Hướng dẫn lắp (Assembly instruction):

• Cắm vít M2.5-30 ngược đầu (úp xuống) vào _rear_dumper_mainbody. Bắt buộc phải dùng vít chuẩn DIN 84 loại có rãnh cho tua vít dẹt. Loại này có đầu nhỏ hơn. Nếu bạn muốn dùng vít/bolt chuẩn khác thì cần chỉnh lại lỗ trên _rear_dumper_mainbody!

• Lắp _rear_dumperlid rồi dùng soldering gun hàn nó vào _rear_dumper_mainbody.

• Taro ren M2.5 ở lỗ giữa của _rear_dumper_topholder.
• Trượt _rear_dumper_bottomcover vào _rear_dumper_mainbody.

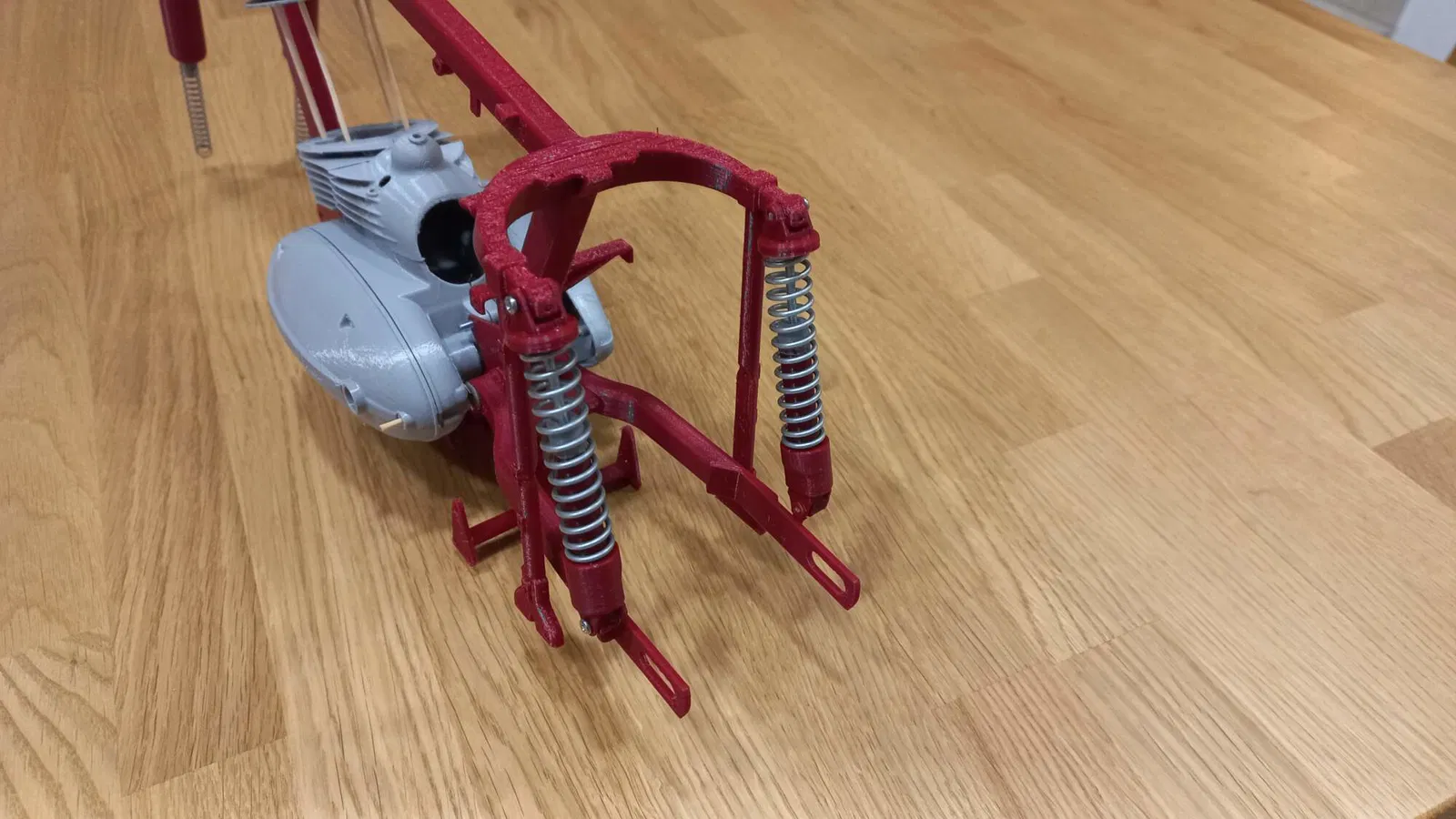

• Lắp lò xo.
• Kẹp giữ con vít trung tâm bằng kìm rồi vặn ngàm trên vào. Ở bước này cần nén lò xo.
• Trượt _rear_dumper_topcover vào và cố định bằng 2 vít M1.6-3.
• Lắp giảm xóc sau cho bên còn lại tương tự.

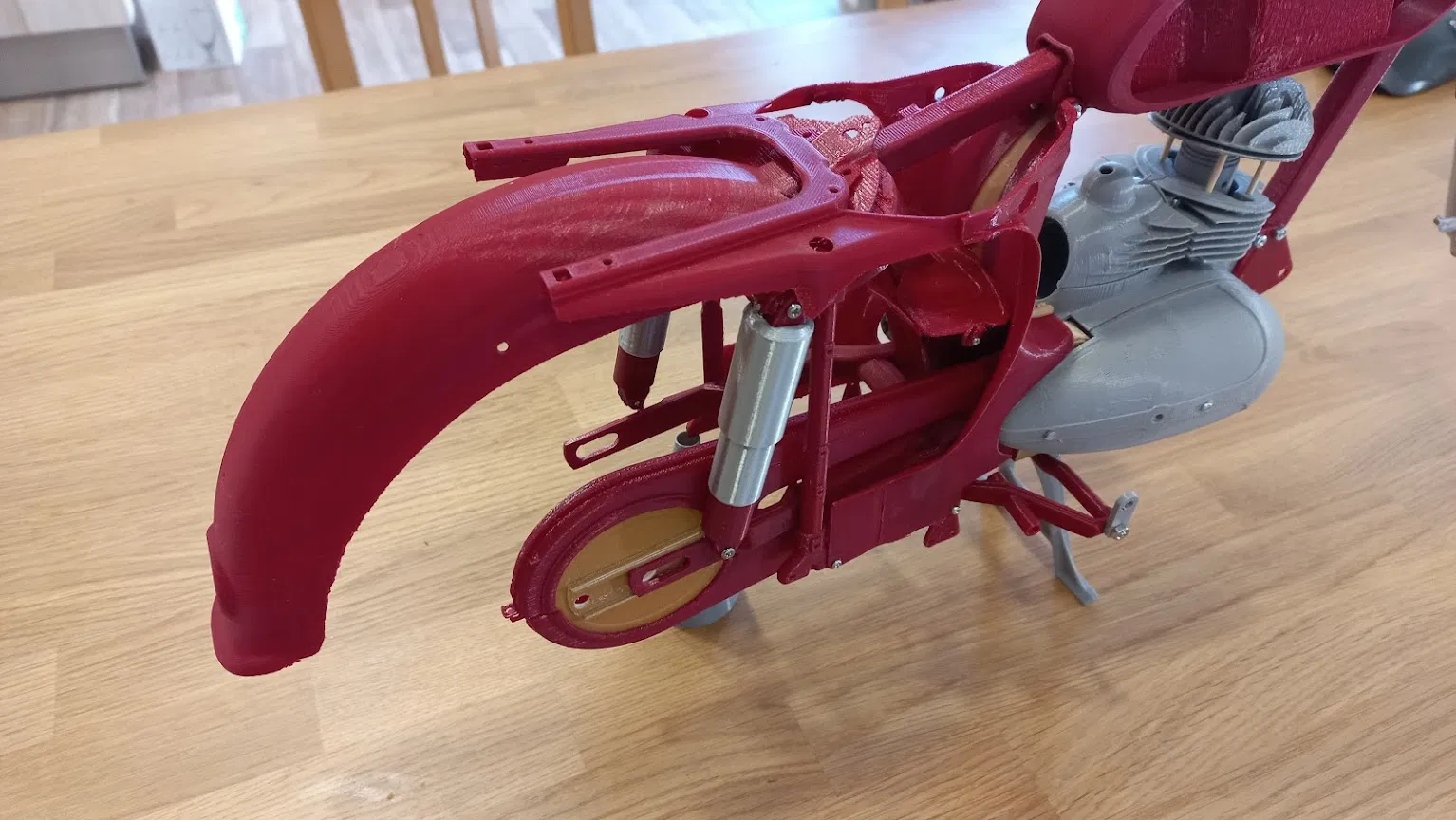

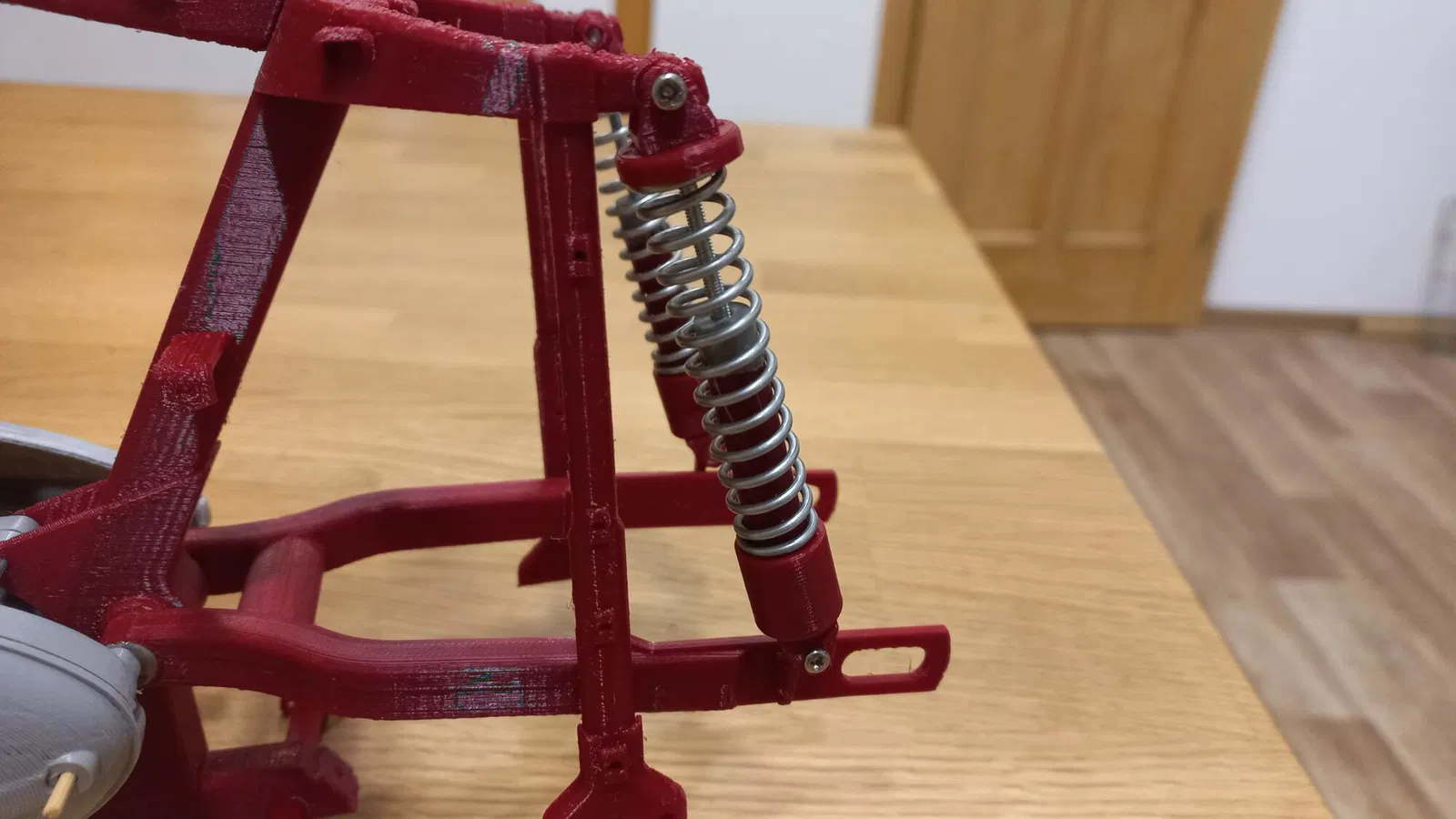

• Gắn cả hai giảm xóc lên sườn bằng vít M2-10.

TÙY CHỌN

thứ tư có thể làm tiếp các chi tiết trong máy (engine) nếu bạn muốn. Các phần này sẽ không nhìn thấy và không bắt buộc phải in.

Hướng dẫn in (Printing instruction):

• piston - 1 cái, PLA xám, infill 50%, layer 0,2.
• _pistonring - 3 cái, PLA xám hoặc đen, infill 100%, layer 0,1.
• _crankshaft_part01 - 1 cái, PLA xám, infill 60%, layer 0,2, 3 perimeters.
• _crankshaft_part02 - 1 cái, PLA xám, infill 60%, layer 0,2, 3 perimeters.
• _connectingrod - 1 cái, PLA xám, infill 60%, layer 0,15, 3 perimeters.

Hướng dẫn lắp (Assembly instruction):

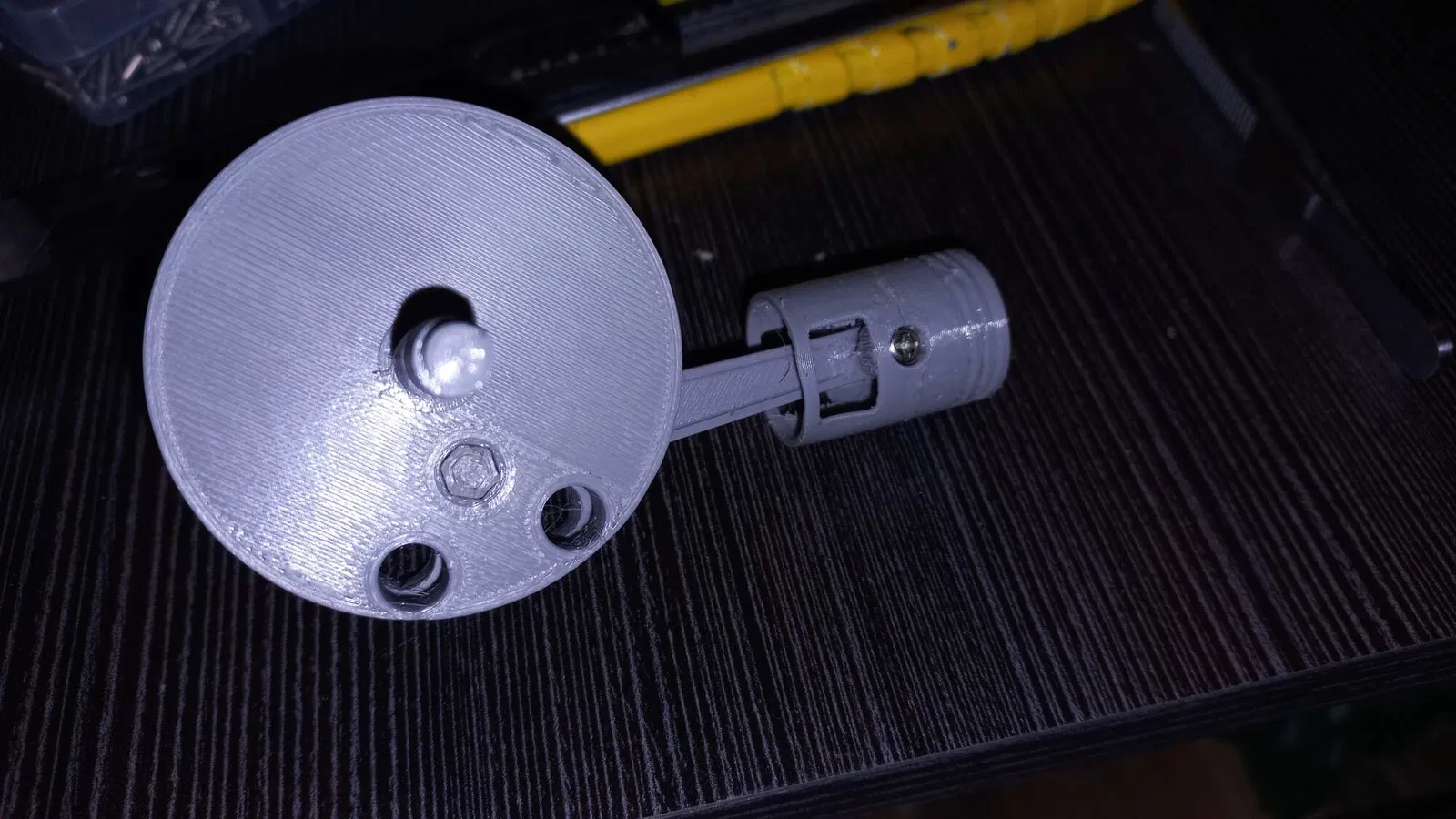

• Lắp trục khuỷu bằng các phần _crankshaft_part01, _crankshaft_part_02, connectingrod và super glue. Thanh truyền (connecting rod) phải chuyển động được.
• Trượt piston sao cho ngàm khóa piston ring phía trên hướng ra trước. Bánh đà có chốt côn rỗng (hollow cone pin) cần đặt ở bên phải của piston.
• Cố định piston bằng vít M2-15.
• Lắp 3 piston ring.
• Cả cụm này có thể lắp vào crankcase.

Bill of material:

• 2x lò xo nén - D/d = 7.5/0.8 mm L=59 mm, ở CH Séc có thể mua tại: https://www.mateza.cz/pruzina-vinuta-tlacna-d-d-7-5-0-8-mm-l-59-mm
• 2x lò xo nén - D/d = 12.0/1.5 mm L=55 mm, ở CH Séc có thể mua tại: Pružina vinutá - tlačná - D/d = 12.0/1.5 mm L=55 mm - pozink. | Mateza.cz
• 2x tán M2.5
• 2x vít M2.5-12mm
• 2x vít M2.5-30mm DIN 84
• 4x vít M1.6-3mm
• 4x vít M1.6-5mm
• 4x vít M2-10mm

TÙY CHỌN

• 1x lò xo nén từ cây bút
• 1x tán mỏng M4 DIN 439B
• 1x vít M4-25mm
• 1x vít M2-15mm
• 1x vít M2-5mm

Và… tạm thời tới đây thôi

Bạn có thể hóng phần tiếp theo. Phần 5 hiện đang làm dở ;)
