AllSky Pro – Vỏ chống thời tiết cho camera AllSky bắt sao băng (phong cách Mac Pro 2013)

Vỏ bảo vệ chống thời tiết cho camera AllSky bắt sao băng – thiết kế lấy cảm hứng từ dáng vẻ bóng bẩy của Mac Pro 2013.

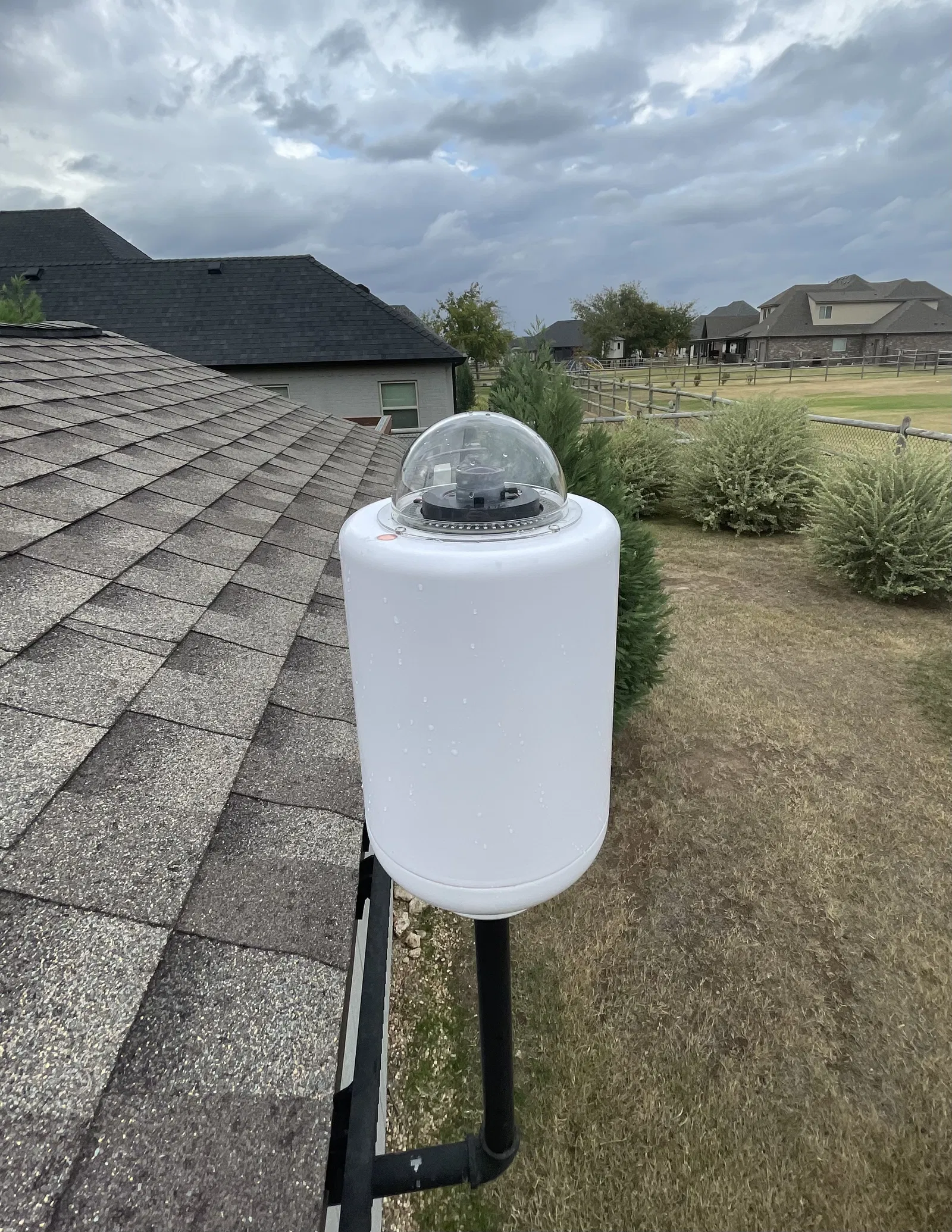

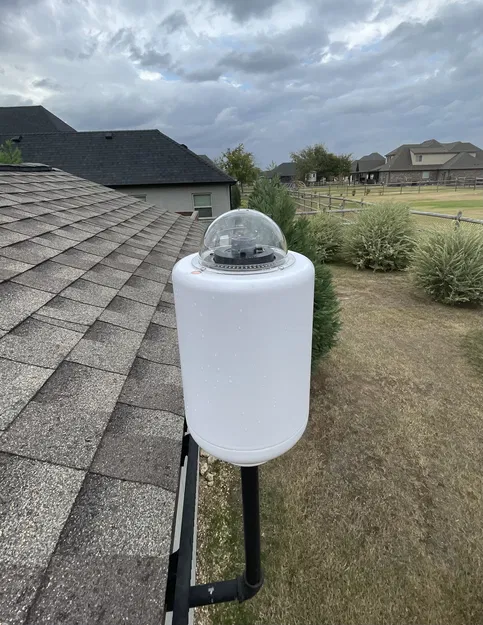

Bộ vỏ AllSky gọn gàng, chống thời tiết này giúp bạn “săn” sao băng mà vẫn đẹp mắt! Lấy cảm hứng từ Mac Pro 2013, nó được thiết kế để chứa đầy đủ linh kiện cần cho một hệ camera quan sát mưa sao băng đặt xa, hoạt động ngoài trời.

Vỏ tương thích với các camera ZWO ASI như ASI174mm và có những chỉnh sửa thiết kế thông minh, ví dụ như bộ đỡ camera/ống kính giúp đưa ống kính sát mái vòm hơn để hạn chế phản xạ bên trong. Và vì Mặt Trời không “nương tay” với thiết bị thiên văn chạy 24/7/365, mình dùng vật liệu ASA để tăng khả năng chịu UV cho tất cả chi tiết hướng về phía nắng.

Với tiêu chí đồng bộ dàn đồ cho đẹp, mình còn gắn thêm dải LED WS2812 với hiệu ứng nhịp xanh dương chậm để khớp hoàn hảo với bộ Unifi của mình. Giờ thì AllSky Pro không chỉ kết nối mượt với thiết bị Unifi, mà nhìn cũng “cùng hệ” luôn.

Mẹo nhỏ: chà nhám ướt (wet sanding) và làm mịn bằng acetone sẽ giúp đồ in 3D trông như hàng nhà máy. Dùng HIPS làm support interface cho ASA với interface 0 mm. In đẹp nhất khi có enclosure và bật nhiệt cao.

Tính năng chính:

• Chống thời tiết: Thân vỏ được làm kín bằng tấm silicone rubber hoặc TPU, kèm ngăn để gói hút ẩm (desiccant) kiểm soát độ ẩm. Jack nguồn DC 12V được thiết kế thụt vào trong để bảo vệ mối nối điện khi thời tiết xấu.

• Sẵn chỗ cho cảm biến: Có không gian cho GPS, BME680 và TSL2591 để theo dõi dữ liệu môi trường.

• PCB tuỳ biến:

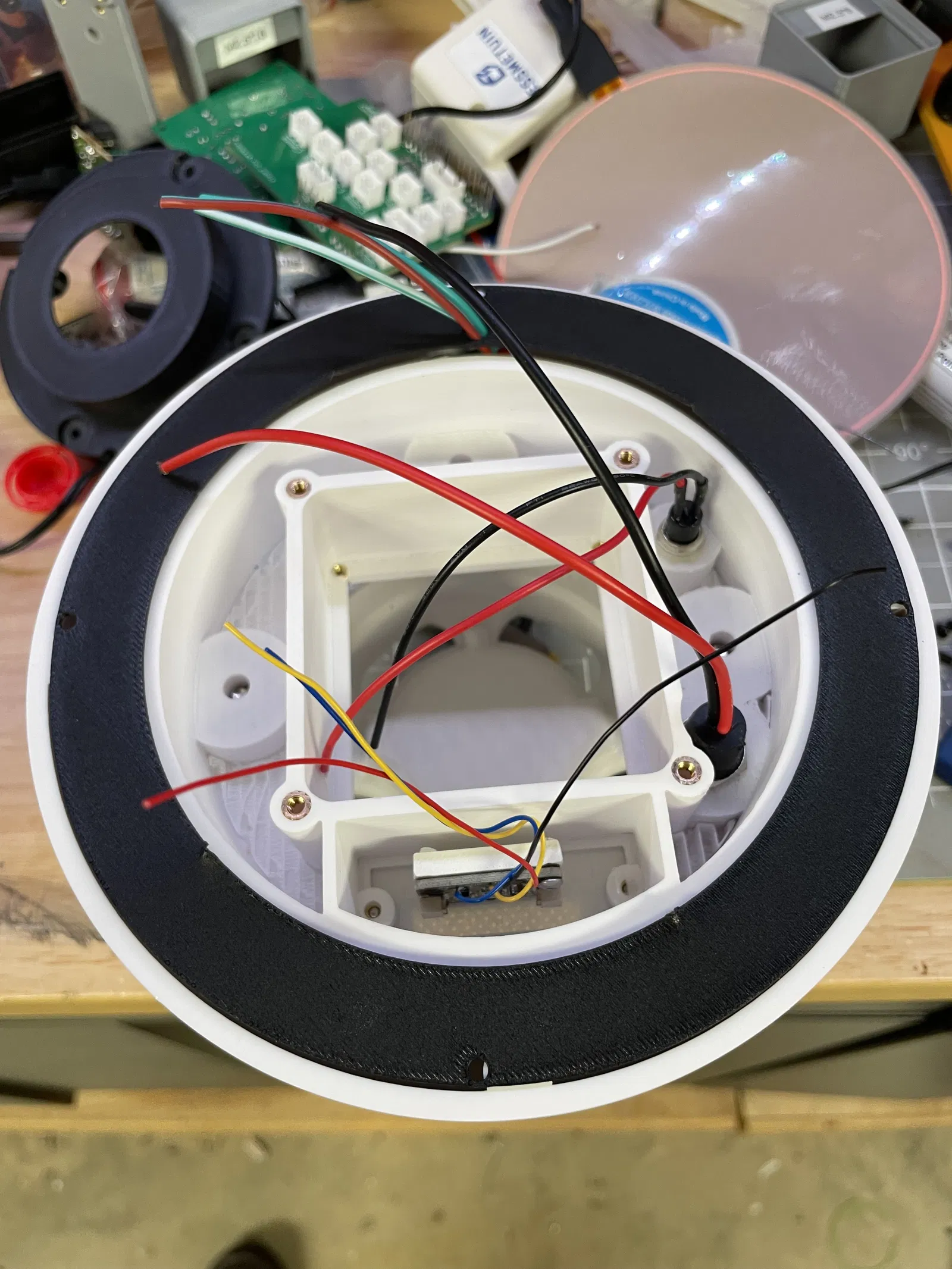

Mình sẽ chỉnh sửa thêm vài điểm trên PCB và test lại thêm một lần nữa; khi hoàn toàn sẵn sàng mình sẽ phát hành file Gerber cho PCB. Kết nối I2C (mình dùng cho TSL2591 và BME280), GPS (UART), phản hồi sưởi chống sương mái vòm DS18B20, MOSFET IRLZ44N cho sưởi chống sương 12V. Có nút reset ngoài phòng trường hợp Raspberry Pi bị treo và bạn không reset từ xa được.

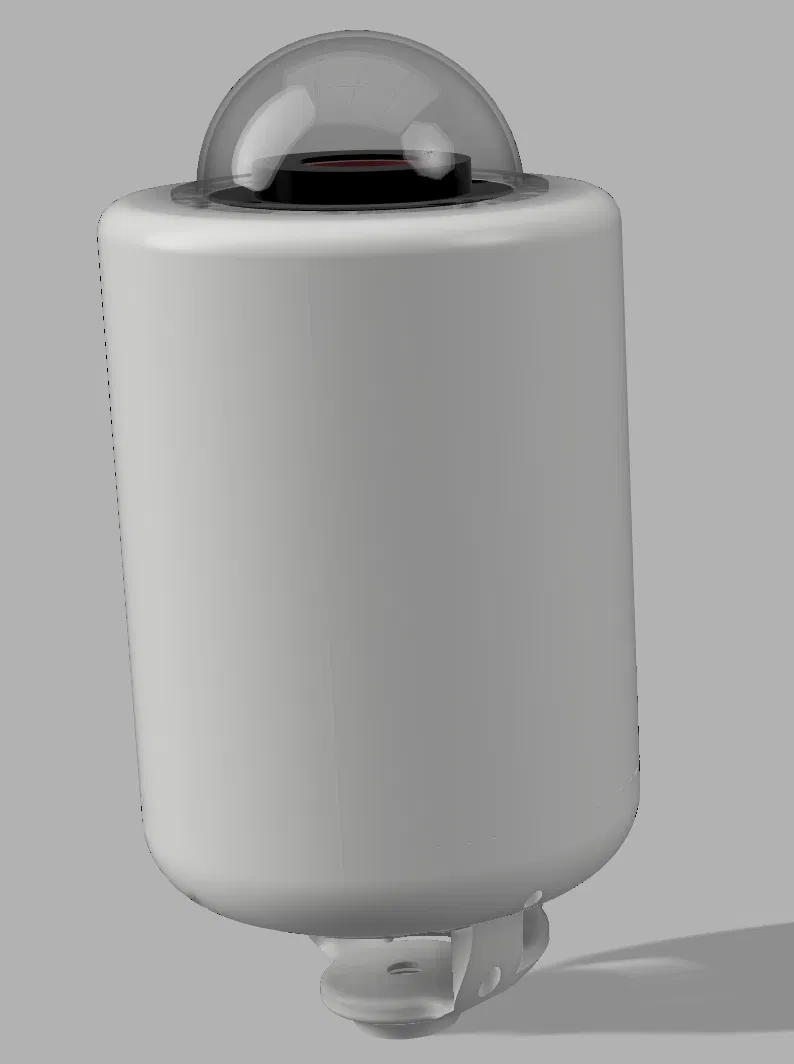

• Sẵn sàng để in: File .3MF sẵn để in (dung sai 0.2mm đến 0.3mm; mình in ổn trên X1 Carbon với Elegoo ASA); kèm file .STEP để bạn tự tuỳ biến.

Có đầy đủ danh sách linh kiện, link và file. Chúc bạn “đón” cơn mưa sao băng tiếp theo vừa chuẩn vừa ngầu!

Cứ thoải mái chỉnh lại theo style của bạn!

Danh sách linh kiện:

1. Raspberry Pi 4b 4gb RAM chạy phần mềm indi-allsky; PCB tuỳ biến; mình dùng SSD SATA + USB adapter thay cho thẻ micro SD
2. Mái vòm acrylic JMX đường kính 4 inch x cao 2.244": https://www.amazon.com/JMX-Replacement-Security-Skylight-Transparent/dp/B07KGHYM4H/ref=sr_1_fkmr0_1?crid=3BEGTAIQDABRA&dib=eyJ2IjoiMSJ9.DsTxkumDpXOow5JTGfz3dOWdxFtIG92hrplsvG7f6uuh4eF2cigL436D0tIHslKr_CxJyzuKhX5kuySVEVuxncAd-YeswoCMxRWY3tRdW_4.90cf_tR7FUR0PxdxB775TdRDB-PBtk9mzwTN3gkmZeU&dib_tag=se&keywords=jmx%2B2.44%2Bdome&qid=1727103678&sprefix=jmx%2B2.44%2Bdome%2Caps%2C119&sr=8-1-fkmr0&th=1

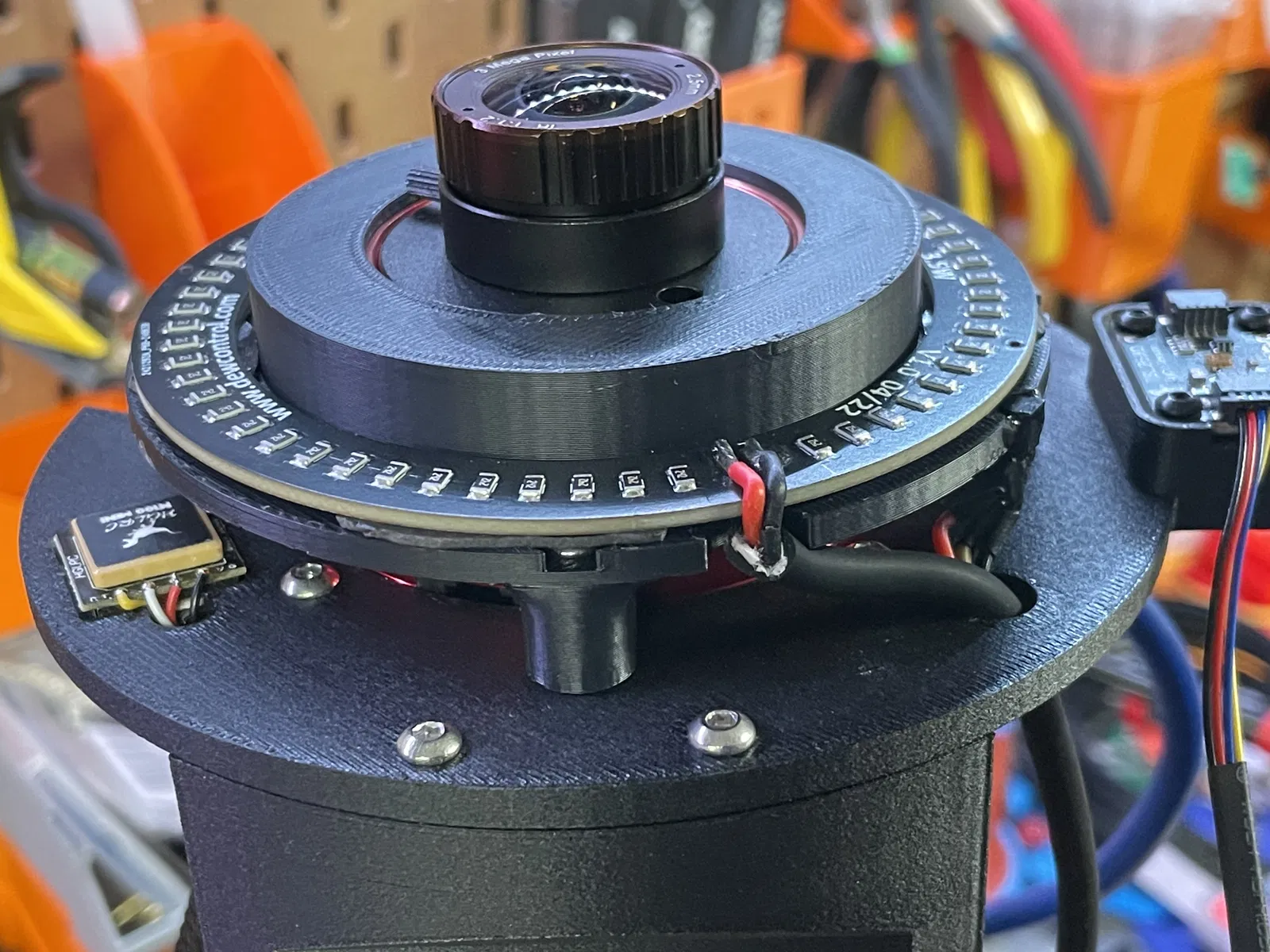

3. Vòng sưởi dewcontrol.com: https://www.dewcontrol.com/product/dew-heater-module---all-sky-camerav1
4. ZWO ASI676MC kèm lens fisheye OEM
5. Heat set inserts: M3 x đường kính 4.9mm x cao 4mm, M2.5 x đường kính 3.5mm x cao 4mm, M3 x đường kính 4.2mm x cao 8mm (để bắt vỏ vào đế), M4 x đường kính 5.9mm x cao 6mm; bộ ốc M2.5, M3, M4; có thể mua trên Aliexpress hoặc Amazon, Ali rẻ hơn. Mình mua một gói combo nhiều loại heat set inserts M2.5 và M3 kèm ốc. Dùng heat set insert M3 dài nhất cho các lỗ bắt vỏ để lực bám tốt, siết vỏ vào đế chắc hơn.
6. Jack nguồn DC: https://www.amazon.com/weideer-5-5x2-1MM-Connector-Pre-soldered-Waterproof/dp/B0BW8N7XZ7/ref=sr_1_5?crid=3A2R6FG972LJ8&dib=eyJ2IjoiMSJ9.-POx9OcXq__AnzW5E5nO3DxTWBSY2JS83sfLG-hqfSRaYxJhfWtxoYwdLPb06_oqQEubT8s1RX4ppr2HYc4k1CWa6sXosSUXZODGvdL0CQBY2qP0t1WVOUB5Q9gLIUqDRPVxnhHsj9NSGtSZXNNjdBTvPVw79JXLwskFGWa_26D3Ipn--p7t9E8wSstn5RweApF7ucrPWPDeQA-LiiE8DQ.Y39LZZ89xmxV7Z0PyQ591pbkL2yuRJYx2cdWXYJ6xfc&dib_tag=se&keywords=weideer+10a+dc&qid=1727103067&sprefix=weideer+10a+dc+%2Caps%2C113&sr=8-5
7. Nút nhấn momentary: https://www.amazon.com/gp/product/B07RTZVZ6L/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
   Ở đáy phần đế có sẵn một lỗ để gắn nút này, dùng làm nút reset phòng khi Pi bị lỗi và bạn không kết nối qua wifi được.
8. Gói hút ẩm (desiccant packs)
9. Tấm silicone rubber làm ron/gasket: https://www.amazon.com/gp/product/B0931SP1QT/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

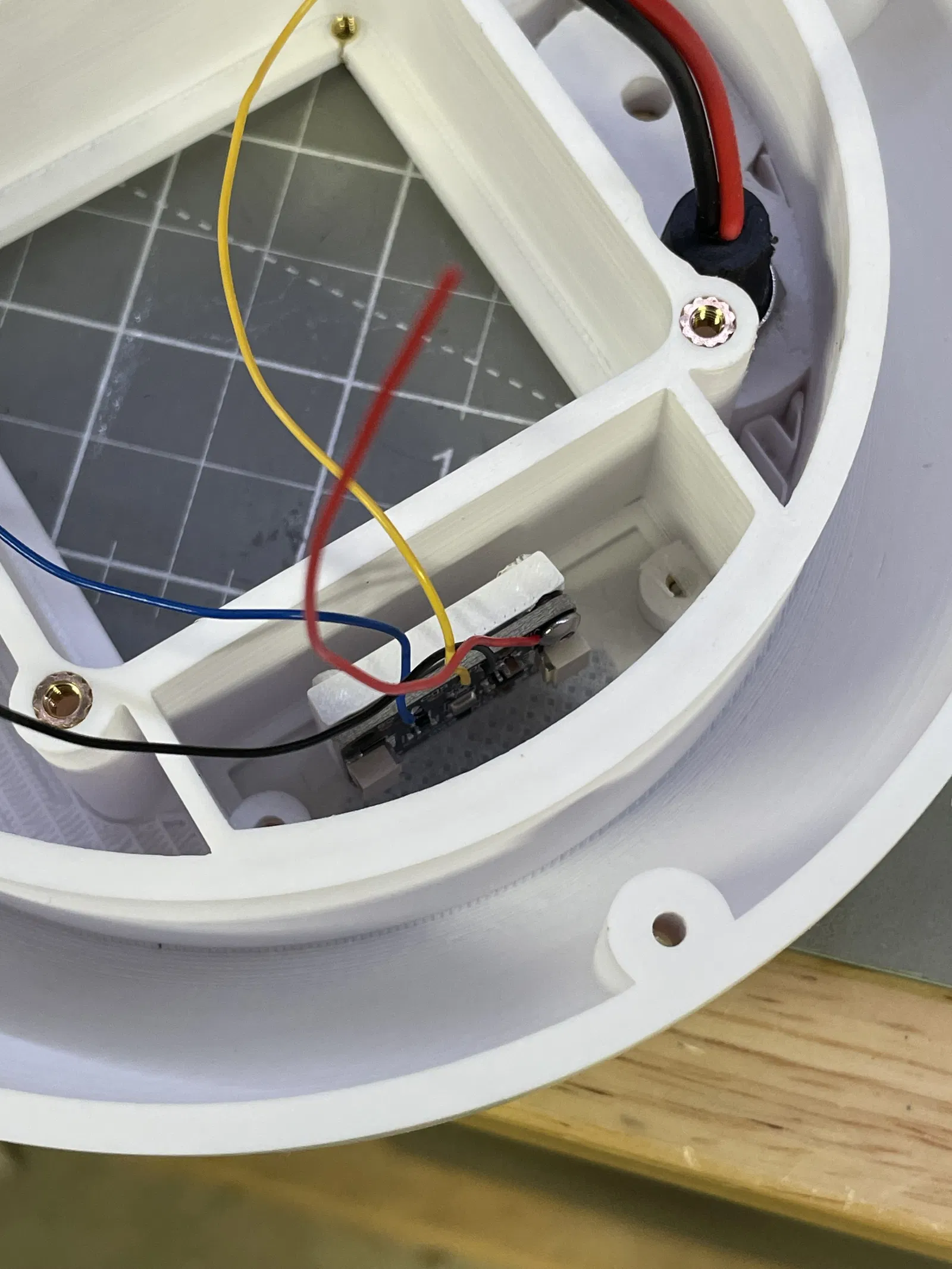

10. Cảm biến nhiệt DS18B20 để phản hồi từ bộ sưởi chống sương; có một khe nhỏ để đặt DS18B20 sát vào vòng sưởi.
11. Adafruit BME680: https://www.adafruit.com/product/3660
12. Adafruit TSL2591: https://www.adafruit.com/product/1980
13. Mặt kính đồng hồ (watch crystal) 10mm: https://www.aliexpress.us/item/3256804977859794.html?spm=a2g0o.productlist.main.3.5e6b86115JoHDV&algo_pvid=3003df43-89b7-4d6b-aba6-8e10c955c91f&algo_exp_id=3003df43-89b7-4d6b-aba6-8e10c955c91f-1&pdp_npi=4%40dis%21USD%214.61%214.61%21%21%2132.30%2132.30%21%402103011217271042332153596ed578%2112000031939367317%21sea%21US%211881646472%21X&curPageLogUid=yRJkVjHsuJzX&utparam-url=scene%3Asearch%7Cquery_from%3A
14. Filament ASA, mình cũng dùng thêm HIPS cho support interface; mình thấy lô trắng Elegoo ASA mới (cuối Sep 2024) in ngon hơn Overture ASA.
15. Mình dùng JB Weld clear RTV loại không vĩnh viễn, đi một đường keo rất mảnh quanh mái vòm để vẫn thay được mà vẫn kín nước. Tương tự với ron TPU ở phần đáy: chỉ cần một đường keo mỏng để tạo seal nhưng vẫn tháo ra được.
16. Dải LED WS2812b hoặc WS2815 nếu bạn muốn quấn quanh thành trong của đế; có một lỗ trên vòng chắn sáng ở đế để luồn dây lên. Hoàn toàn tuỳ chọn.
