Spirograph Top – Con quay hoạ tiết Spirograph

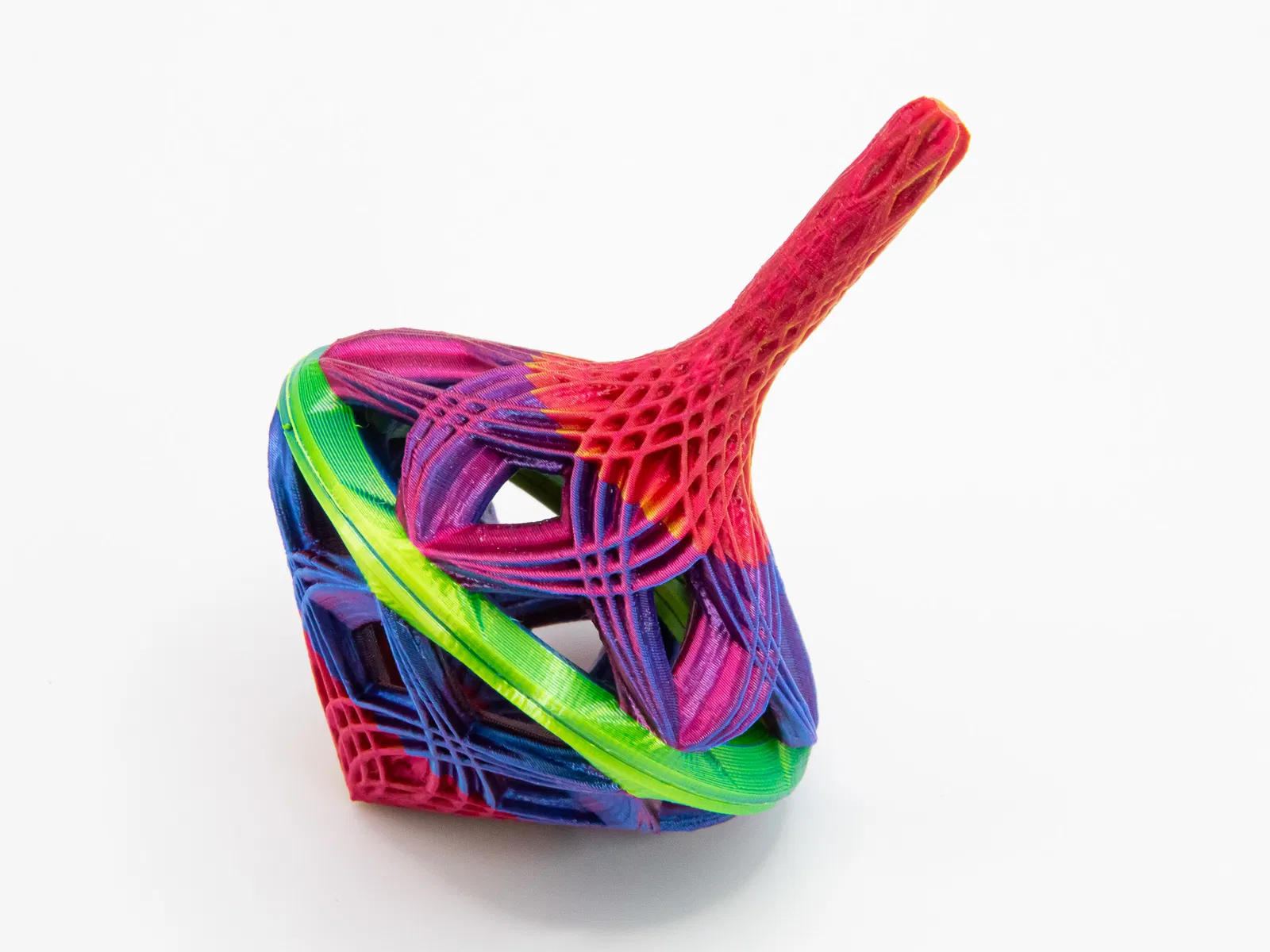

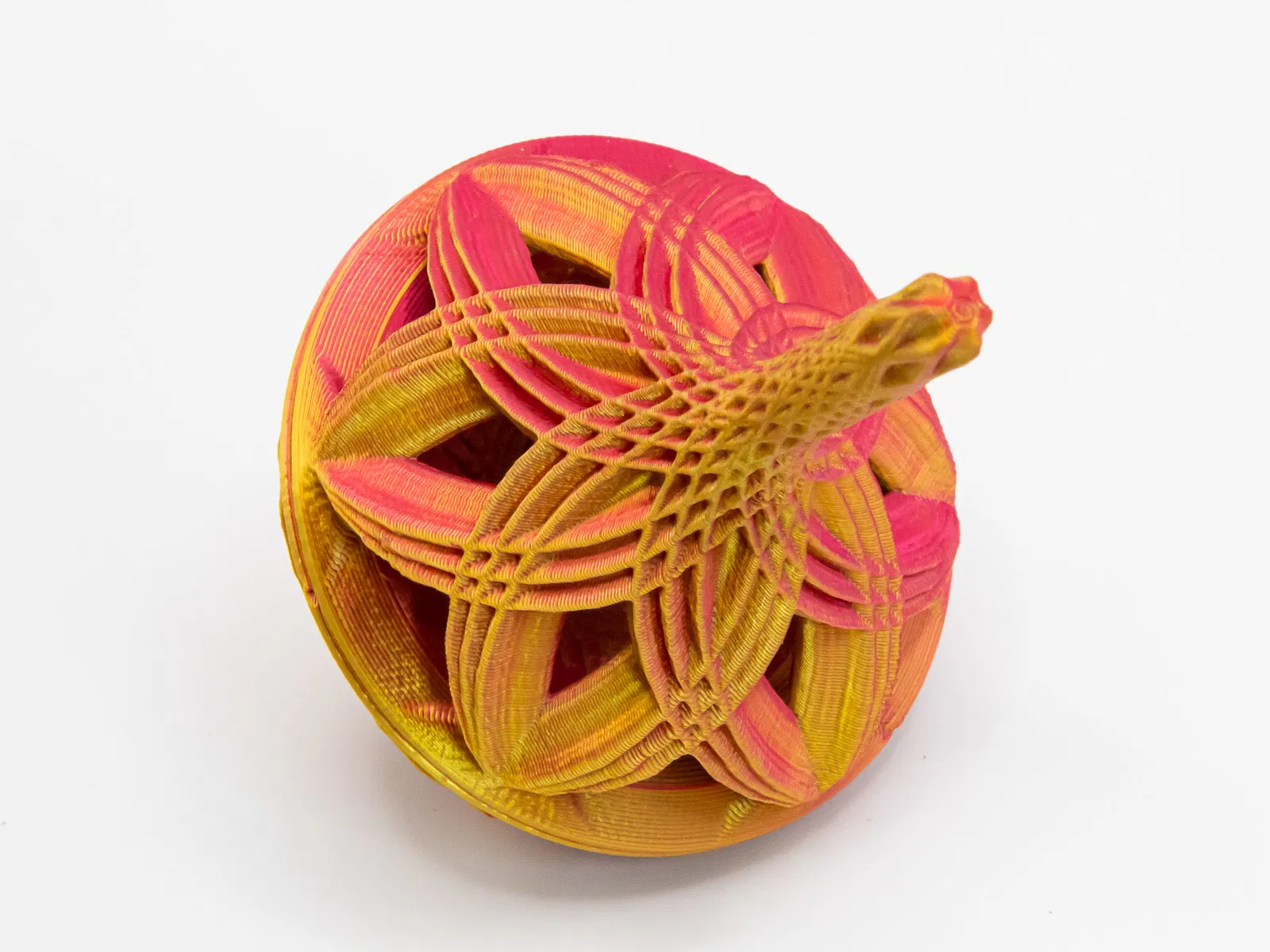

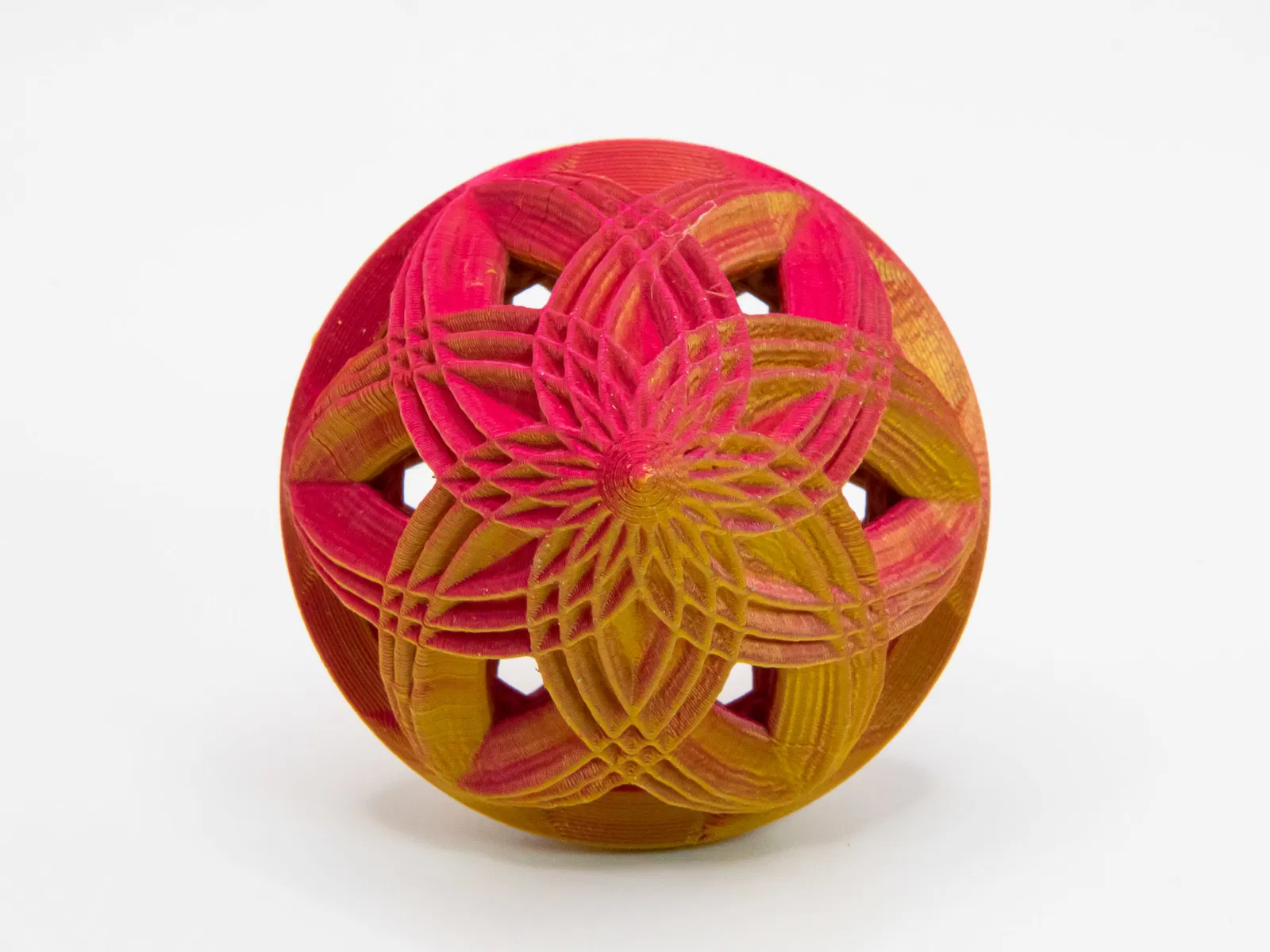

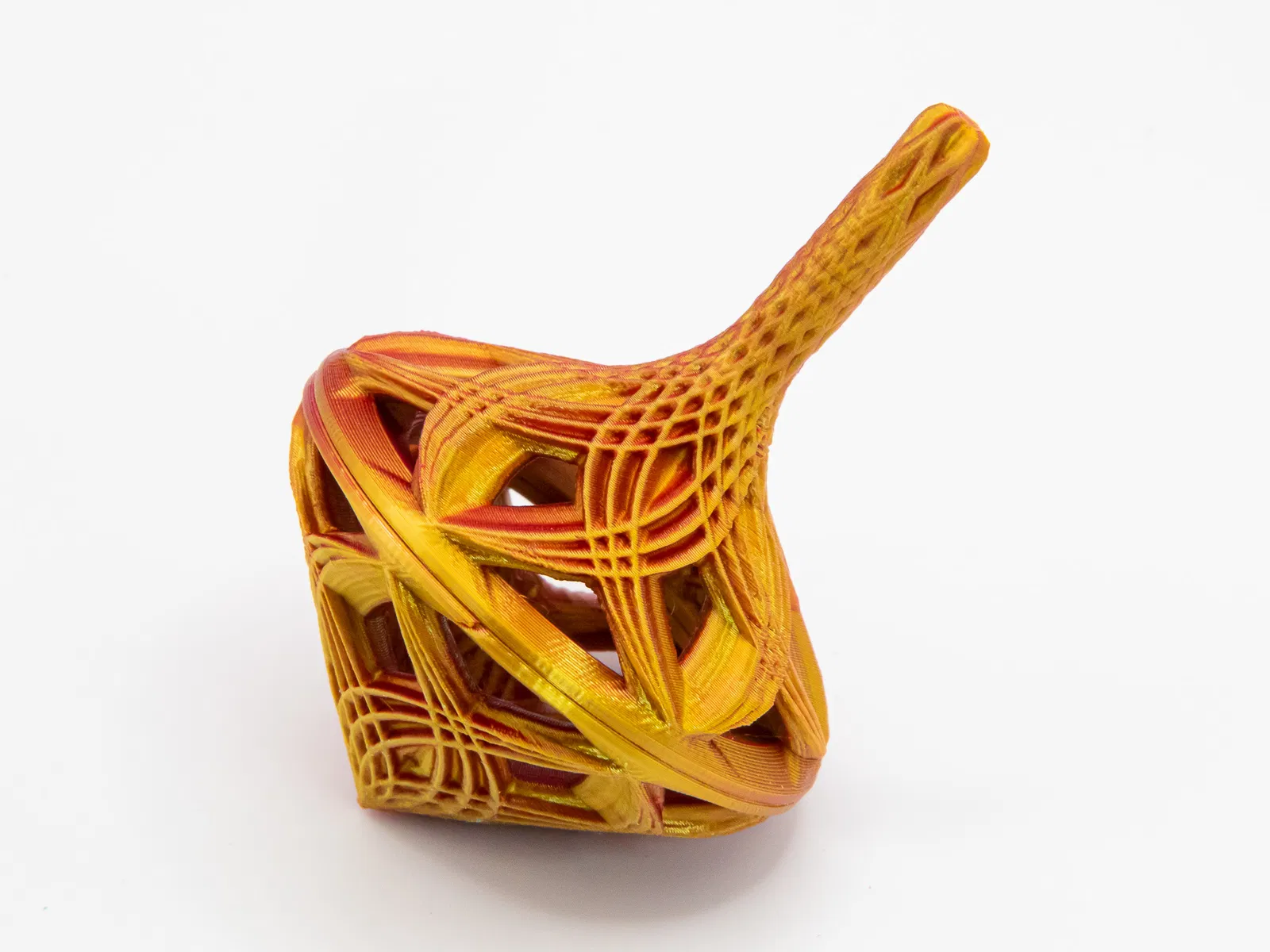

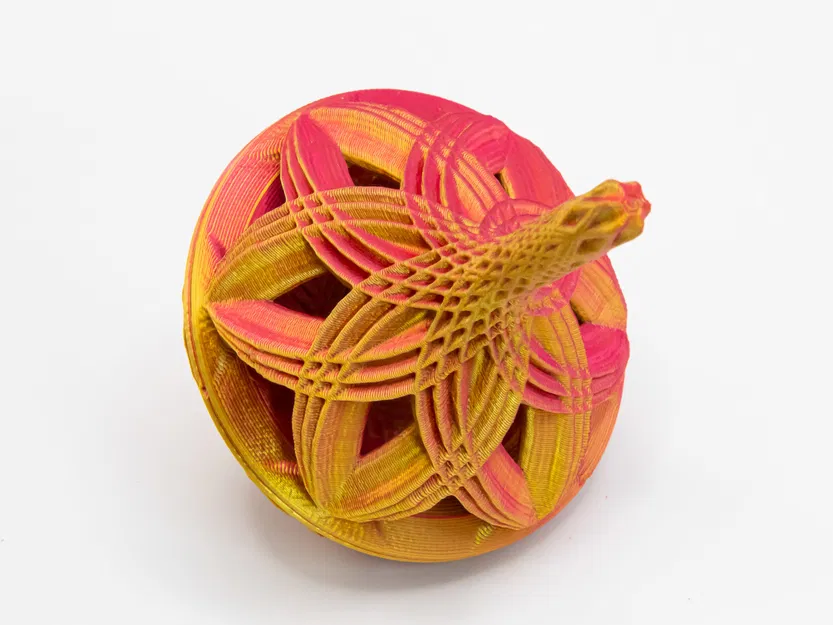

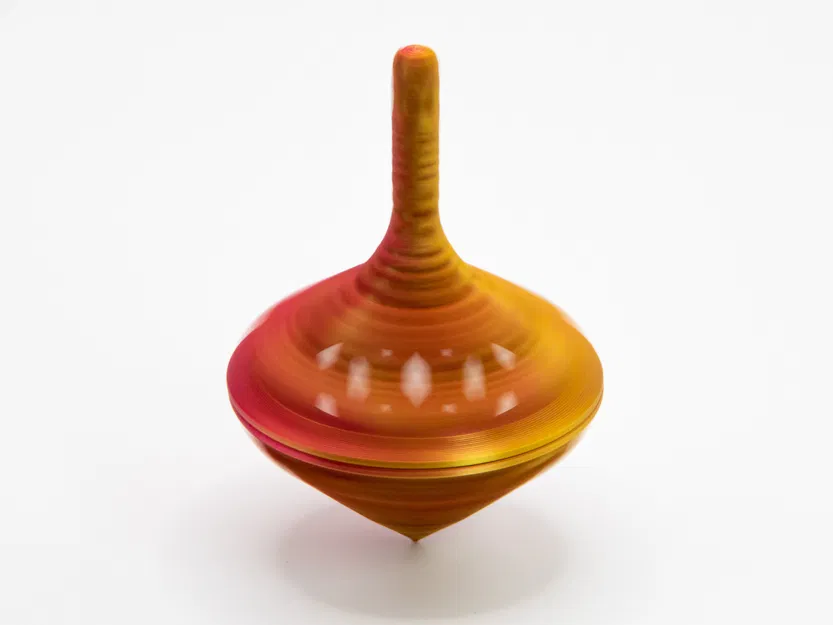

Con spinning top này được đặt tên theo các hoạ tiết ở mặt trên và mặt dưới. Nhìn nó làm mình nhớ tới những mẫu mình hay vẽ hồi nhỏ bằng Spirograph.

Muốn khoe spinning top của bạn? Tải của mình nhé.

Top in ra ổn từ 100% xuống tới 55% và quay tốt ở mọi kích thước mình đã thử. Để phần stem ở bản 55% in đẹp hơn, mình đã tạo một phiên bản STL mới với stem dày hơn. Mình có thêm một dòng GCODE để giảm nhiệt đầu in xuống 180C tại độ cao lớp 10.50mm. Việc này có thể gây vấn đề với các loại filament cần nhiệt độ cao hơn. Cách đó hiệu quả khá tốt, nhưng mình cũng thấy rằng in 2 cái cùng lúc còn giúp chất lượng stem đẹp hơn nữa.

Mình đã kèm file STL, file PrusaSlicer 3MF, và GCODE. Top có bản 1 mảnh và 2 mảnh. Mình khuyên dùng bản 2 mảnh. Nó in mượt hơn nhiều và nhanh hơn (gần như chỉ mất 1/2 thời gian so với bản 1 mảnh). Độ quay thì gần như tương đương.

Nếu bạn muốn in bản 1 mảnh, mình gợi ý in ngược với vòng support collar đi kèm. Vòng này ôm quanh stem và giúp top không bị lắc khi đang in. Nếu chỉnh đúng với máy của bạn thì sau khi in xong collar bẻ ra khá dễ. Mình thử kỹ thuật này với một mẫu top khác và nó cũng tạm ổn, nhưng bề mặt phần trên thành phẩm khá thô và cũng không quay tốt hơn. Nó còn tốn thời gian hơn và hao filament hơn. Dù vậy, nếu bạn vẫn muốn in top một mảnh, mình khuyên dùng stem và chỉ in 30mm đầu tiên (khoảng 45 phút). Khi bản in còn trên bàn in, thử đẩy stem ngang xem có bị “nhún” không. Sau đó lấy ra khỏi bàn in và tháo collar để xem có bị siết quá chặt không. Rồi scale collar lên hoặc xuống tuỳ nhu cầu (chắc không cần quá 0.5 - 1%).

Thiết kế này rất hợp cho filament 2 hoặc 3 màu, rainbow filament, hoặc tạo màu bằng cách đổi filament giữa chừng.

Print Settings

Nếu bạn không dùng file 3MF của mình, mình gợi ý đặt perimeters là 11 (đúng rồi đó) và infill 100%. Top cần đủ khối lượng thì mới quay đã.

Ngoài ra, hãy in external perimeters trước. Mình cũng không giải thích được vì sao, nhưng in mặt ngoài trước thì mượt hơn hẳn.

Mình có thêm grid supports với overhang angle 50 độ.

Filament

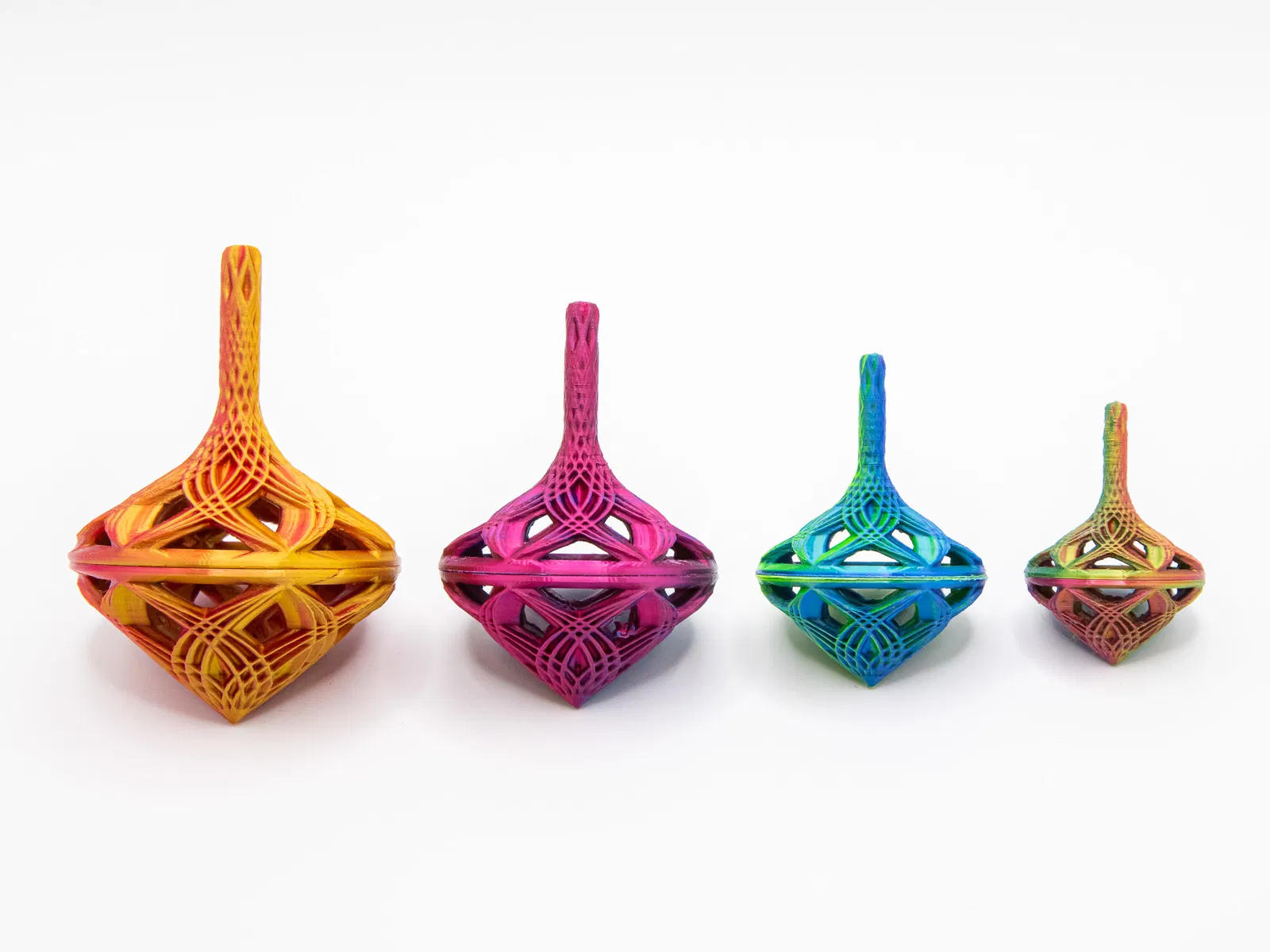

Nếu ai tò mò: mình dùng MatterHackers Quantum filament cho tất cả, trừ cái top nhỏ nhất trong bộ 4 cái ở hình. Cái nhỏ nhất là OVV3D Tri-Colors Red-Yellow-Blue.
