Quả Châu Noel Xoắn Ốc Nguyên Bản (Original Spiral Christmas Balls)

Cập nhật

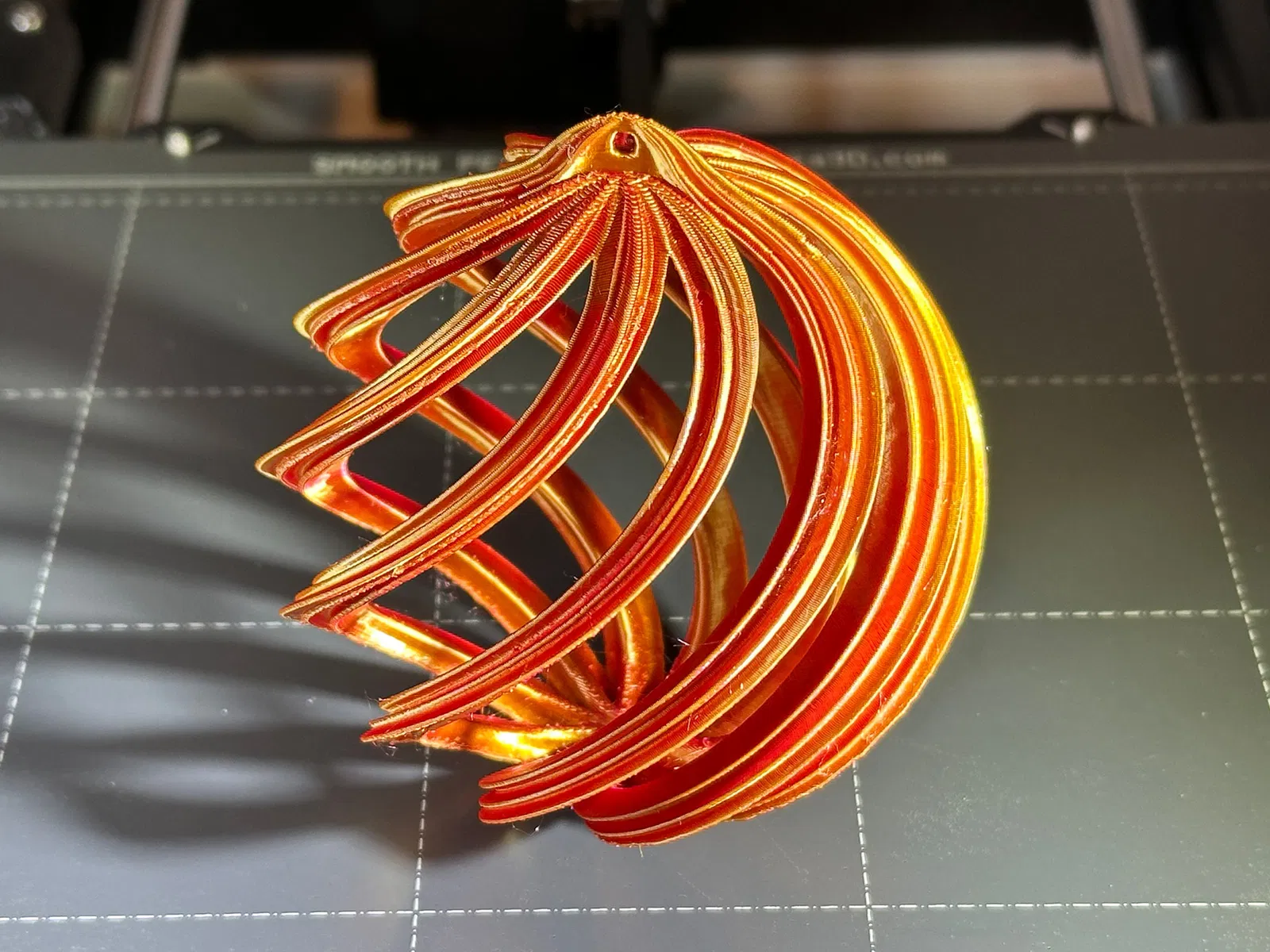

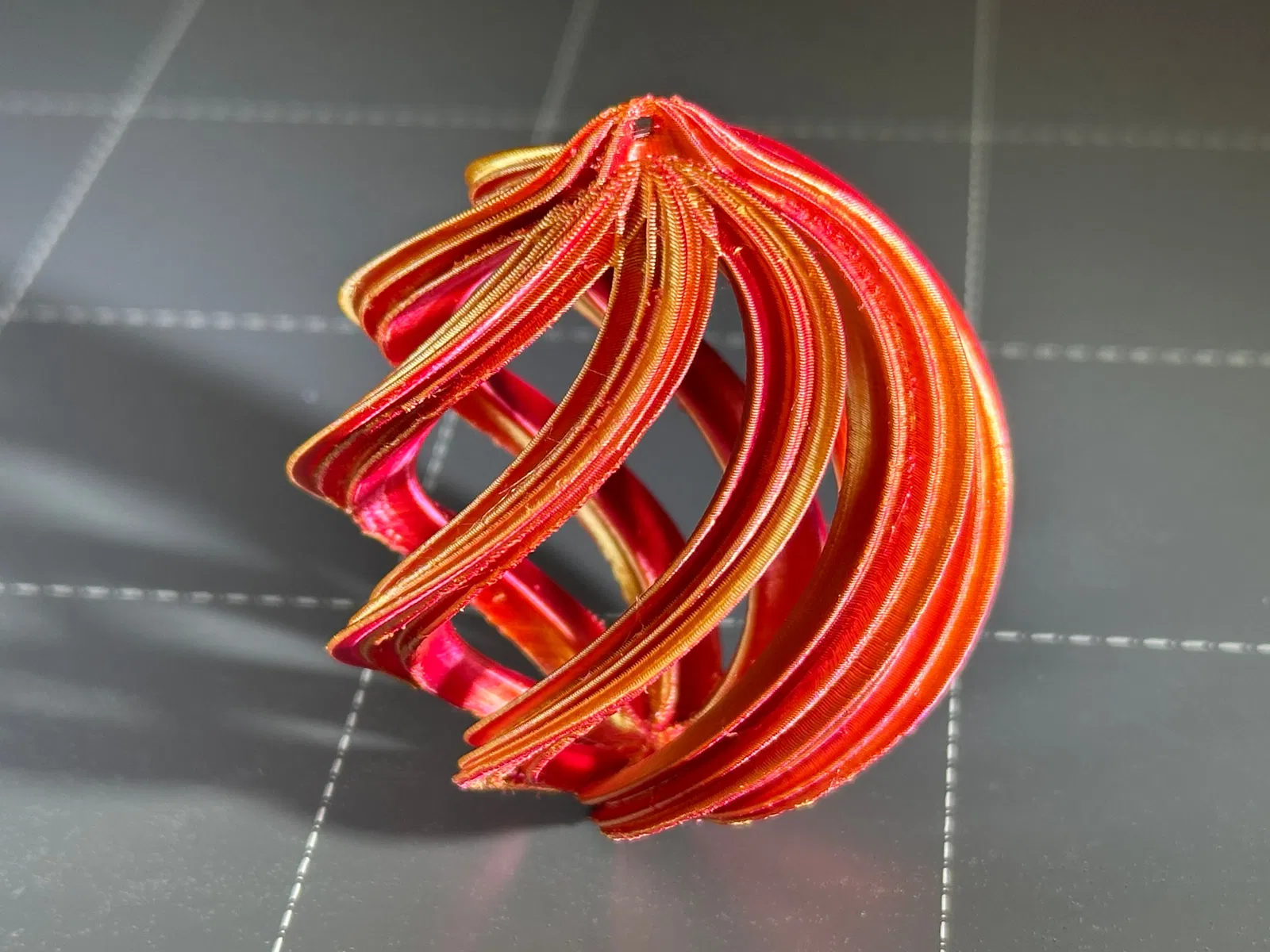

Mình đã slice cả hai quả cầu và in thành công bằng PrusaSlicer với máy Prusa MK3S+. Mình in các phiên bản có supports tích hợp sẵn và dùng Paint-on Supports để thêm Organic supports cho phần đáy và mái vòm bên trong. Organic supports làm mỗi bản in tăng thêm khoảng 1 tiếng so với lần trước mình in, nhưng kết quả rất ổn. Mình đã chia sẻ file 3MF và GCODE, kèm theo ảnh của các bản in mới. Supports hơi mỏng manh; nếu chúng bị gãy trong lúc in, bạn có thể xoá supports trong phần dome hoặc thêm supports để chúng chắc hơn.

Mình khá bất ngờ khi thấy trong PrusaSlicer, Classic Perimeter Generator chạy tốt hơn hẳn cho hai mẫu này so với Arachne (mặc định mà chắc nhiều người không bao giờ đổi).

Tóm tắt

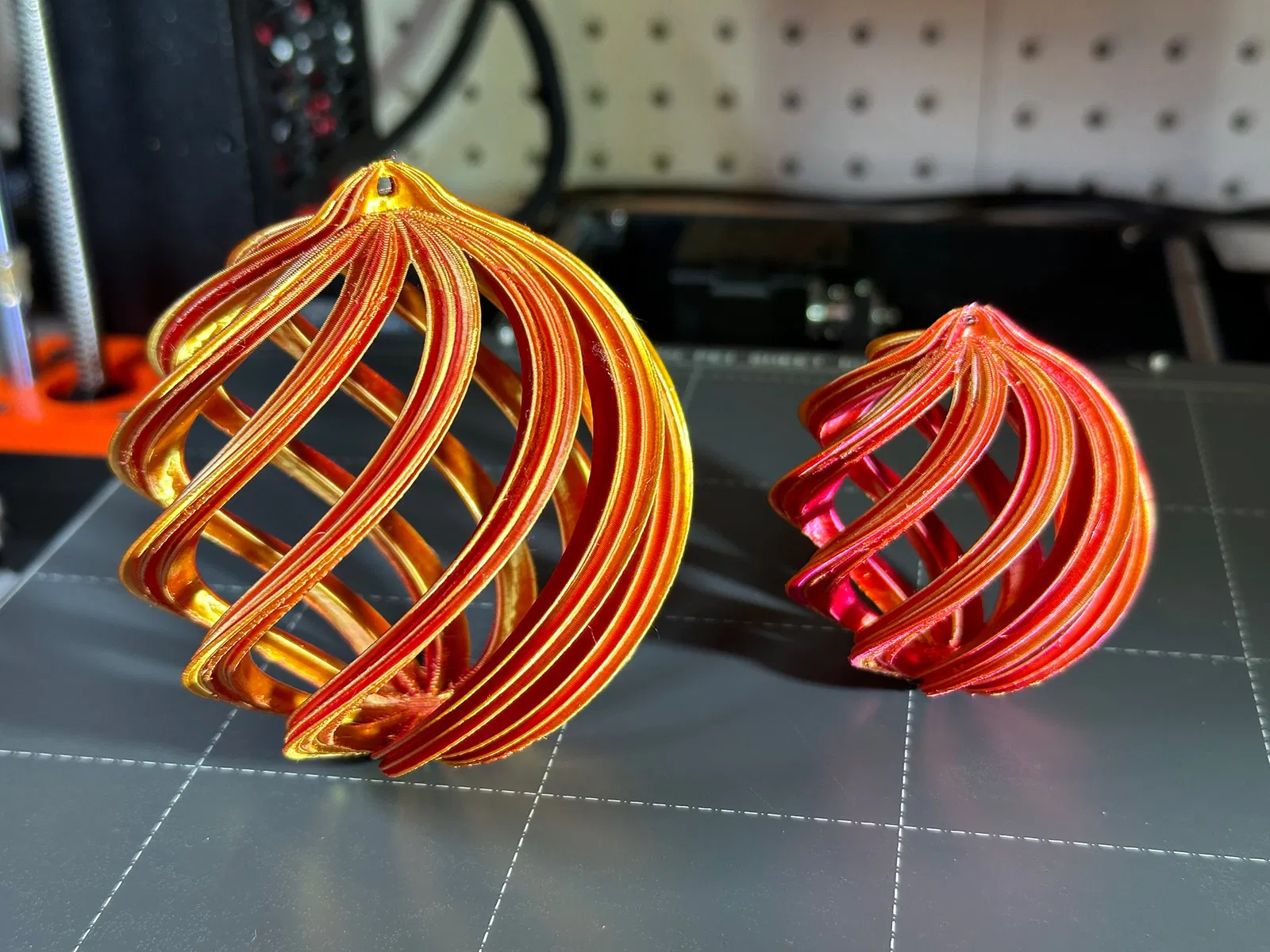

Mấy quả này in nhanh, vui, và rất nhẹ. Mỗi quả cầu có cùng tiết diện (cross-section) và độ xoắn (twist). Khác nhau chủ yếu là kích thước và số lượng “cánh/tay” (arms).

• Quả lớn: đường kính 80mm, nặng khoảng 14g, mất khoảng 7 tiếng để in
• Quả nhỏ: đường kính 56mm, nặng khoảng 8g, mất khoảng 4.5 tiếng để in

Mình thiết kế bằng Affinity Designer (vẽ tiết diện), Blender (3D modeling), và Fusion 360 (ghép các mesh).

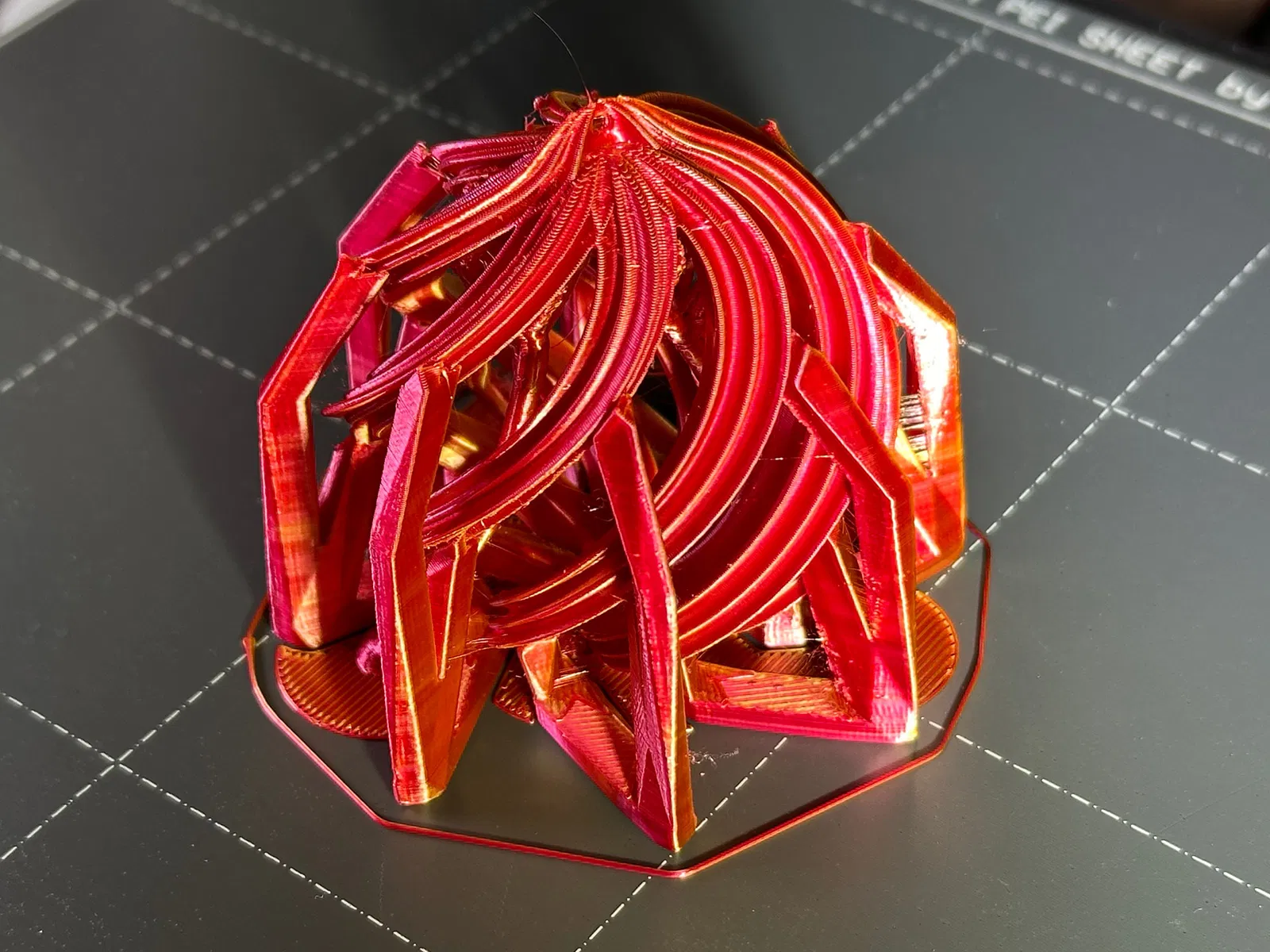

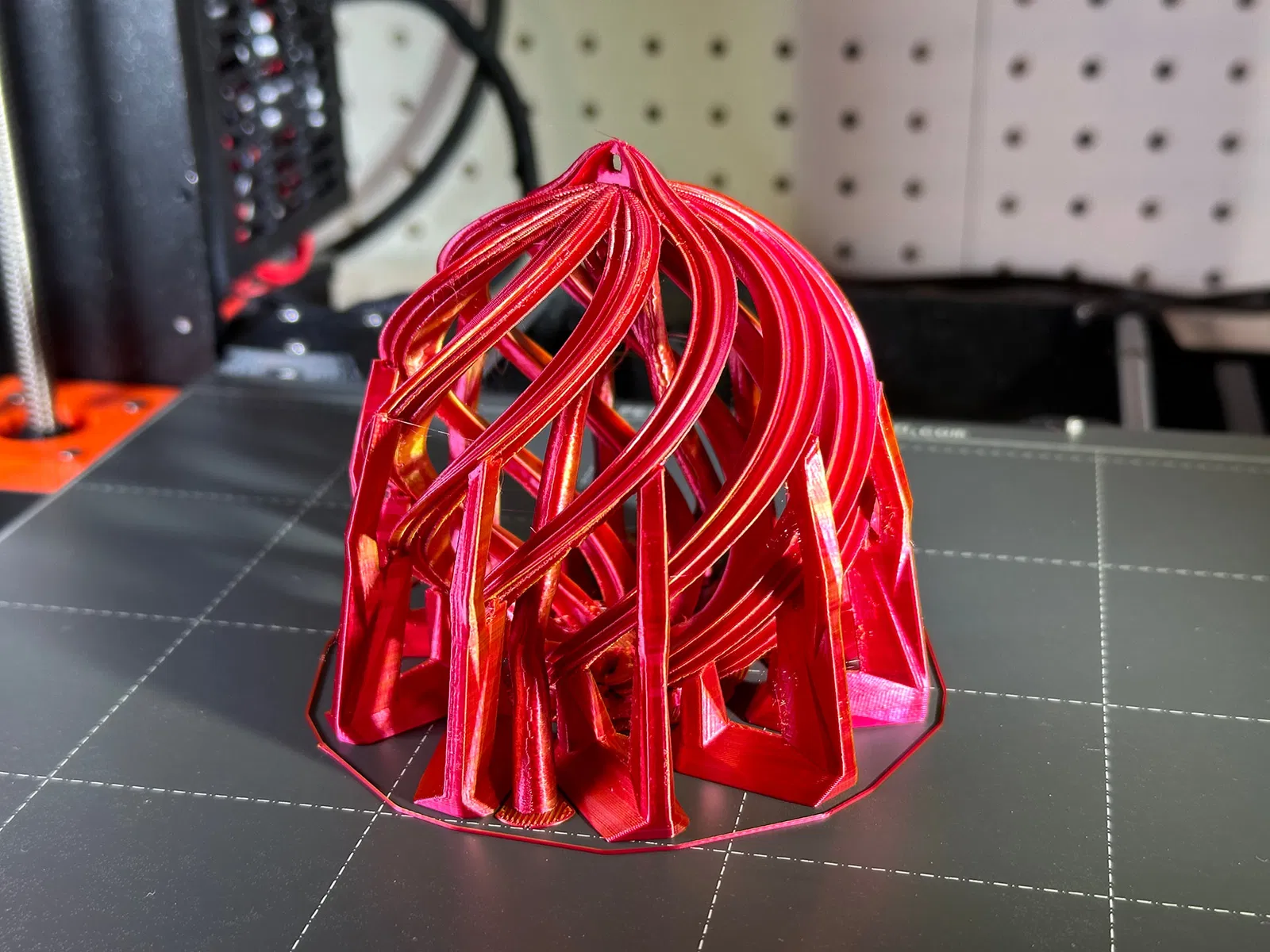

Các “arms” cần support ở nhiều điểm để tránh bị cong vênh và gãy nếu bạn dùng máy in FDM. Để cho nhanh và dễ, mình cung cấp mỗi mẫu ornament một phiên bản có supports tích hợp sẵn. Mình vẫn để Cura tạo supports, nhưng chỉ ở chỗ quả cầu chạm build plate.

Print Settings cho PrusaSlicer

Mình khuyên bạn tải file 3MF của mình và làm việc từ đó. Mình dùng Height Range Modifiers để gia cường chỗ cần thiết bằng cách tăng perimeters, infill, và Top/Bottom. Những chỗ còn lại thì không có infill, 1 perimeter, và Top/Bottom tối thiểu.

Print Settings cho Cura

Cơ bản

• Layer Thickness: 0.15mm
• Walls: 0.4mm (1 line)
• Top/Bottom thickness: 0.45mm (3 layers)
• Build Plate Adhesion: Brim

Nếu bản in bị lỗ (do tường mỏng), mình khuyên tăng flow, tăng nhiệt độ in, hoặc chỉnh seam. Bạn cũng có thể giảm print speed và travel speed (mình dùng 30mm/giây và 80mm/giây).

Infill

Infill là tuỳ chọn. In không infill vẫn ổn, nhưng mình có thêm một ít ở phần đáy mỗi quả. Mình dùng Cura Support Blocker và Per Model Setting với “Modify Settings for Overlaps” để thêm 20% infill (mẫu Lines) cho 51mm đầu tiên của quả lớn và 37mm đầu tiên của quả nhỏ.

Supports

Mình khuyên dùng các phiên bản có built-in supports. Bạn vẫn sẽ cần một ít support cho vài lớp đầu (chỗ quả cầu chạm build plate), nhưng supports của mình giúp in phần arms dễ hơn. Bạn có thể tháo supports của mình bằng tay không (không cần dụng cụ) và chúng để lại rất ít hoặc không để lại dấu trên bản in.

Mình khuyên in với supports do Cura tạo kiểu “touching buildplate”, overhang angle 60–65 độ, và thêm brim cho supports.

Với support infill, dùng mẫu Concentric, mật độ 10%. Roof density 75%, floor density 50% cho kết quả ổn và tháo ra sạch.

Quả nhỏ không cần supports cho phần roof phía trong. Mình thấy nó in ra rất sạch.

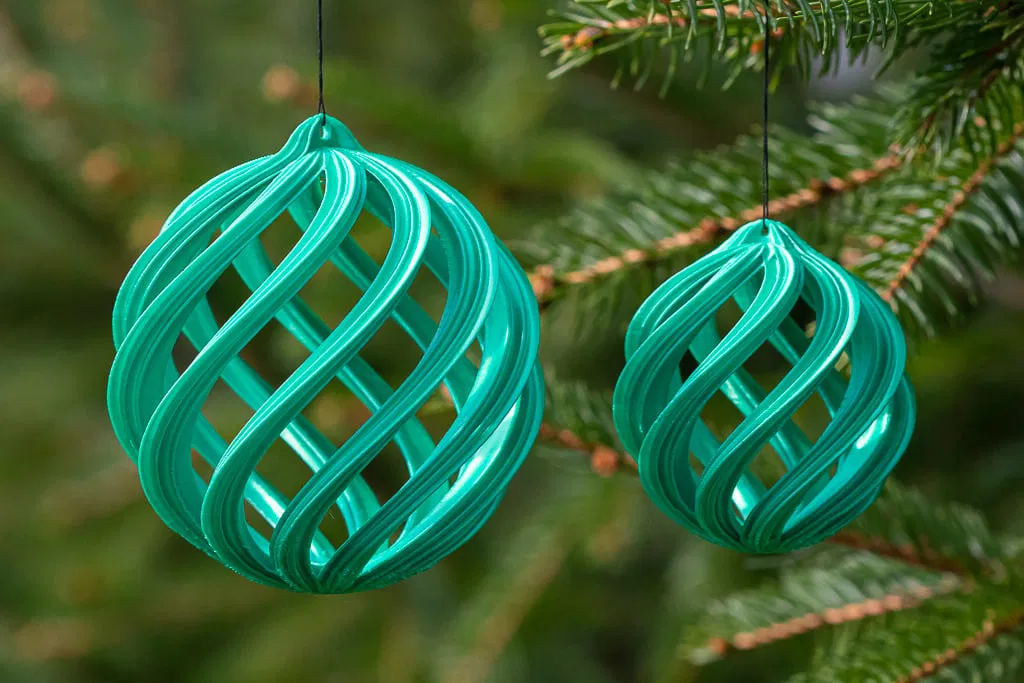

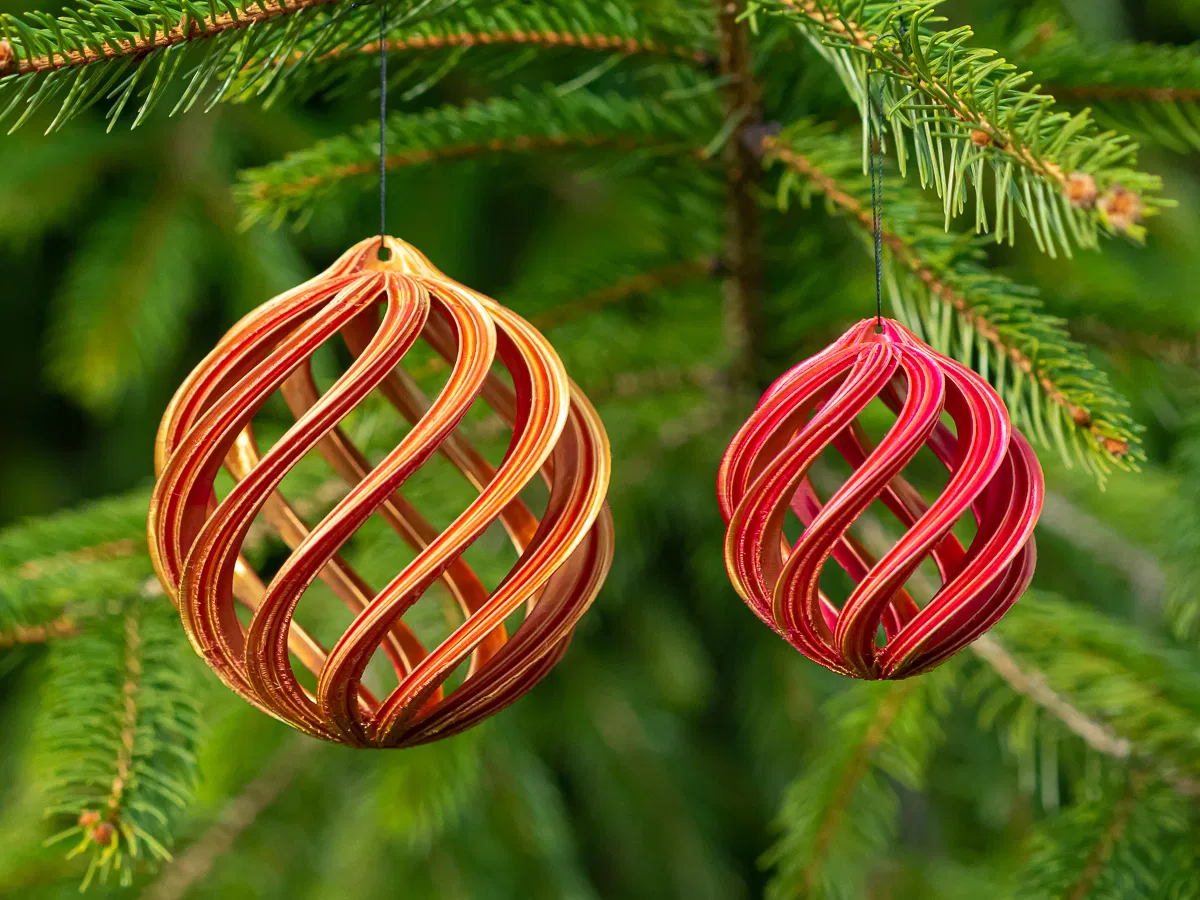

Quả lớn, theo gu của mình thì in không cần supports cho phần roof cũng đủ ổn. Bề mặt có hơi nhám một chút, nhưng chỉ thấy nếu bạn cầm ornament lên và nhìn từ dưới đáy lên. Khi treo lên cây thông thì bạn sẽ không bao giờ thấy phần đó. Khoảng hở giữa các arms đủ để bạn đưa dụng cụ vào cắt và gỡ supports nếu muốn thêm, nhưng mình thấy không đáng công.
