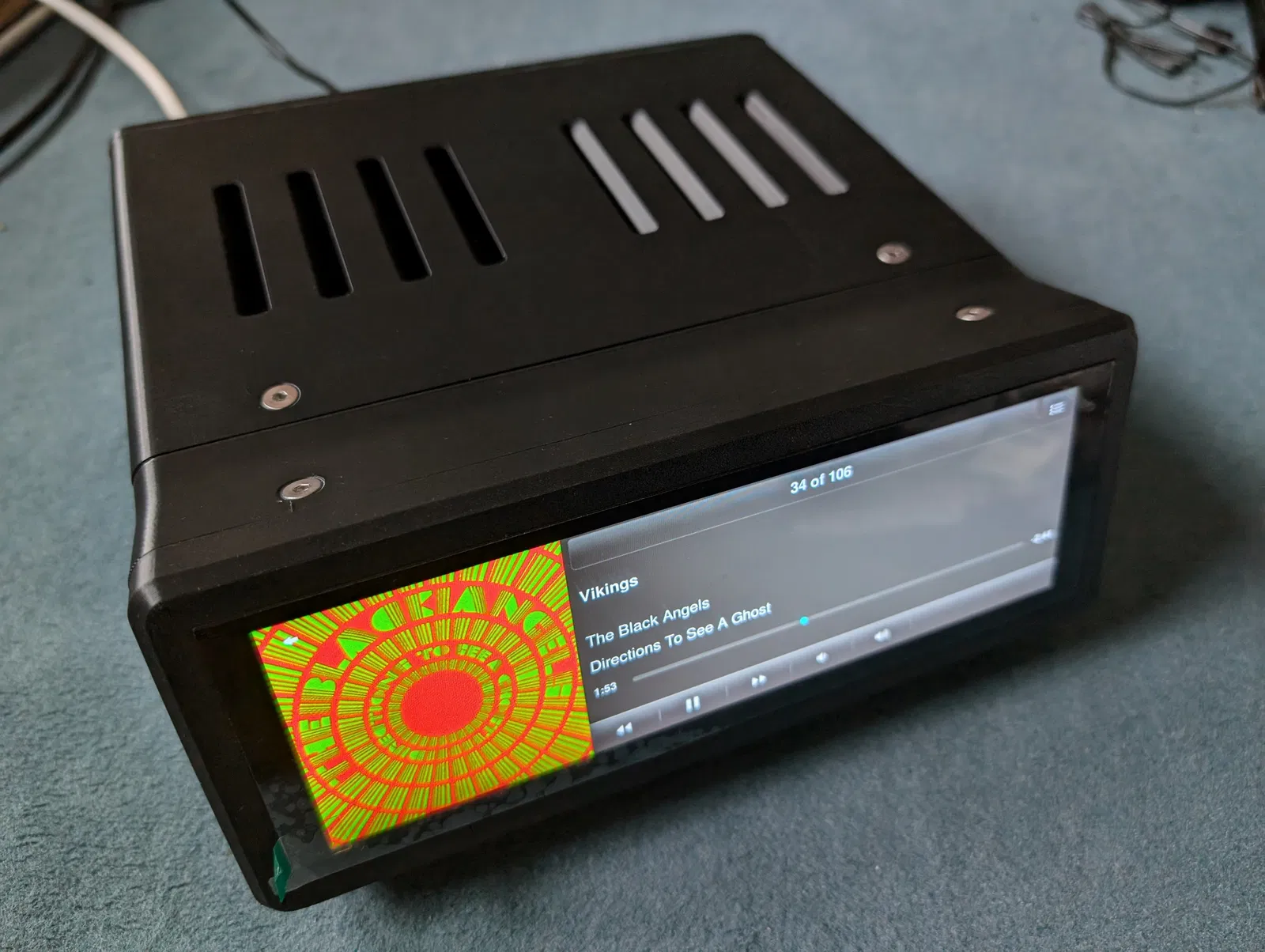

Vỏ piCorePlayer + màn hình Waveshare 7.9 inch

Đây là mẫu vỏ mình làm cho piCorePlayer chạy trên Pi3, dùng màn hình cảm ứng Waveshare 7.9" và HAT HifiBery DIGI2 Pro để xuất âm thanh. Mình ưu tiên tính linh hoạt của cái vỏ hơn là tiết kiệm tối đa filament. Mình muốn tất cả cổng kết nối cần thiết (kể cả SD-Card) đều dễ thao tác. Vì vậy sẽ cần thêm vài sợi cáp để bố trí mọi thứ gọn gàng đúng vị trí bên trong.

Để linh hoạt hơn, mình chừa sẵn 4 khe cho keystone module để dễ tùy biến theo nhu cầu (ví dụ làm cổng 12V trigger output). Bạn sẽ cần một số đầu chuyển 90° hoặc 180° cho HDMI, USB-c và micro-USB để đi dây vừa trong không gian có sẵn. Nhờ dùng keystone module nên bạn khá thoải mái chọn cách triển khai theo ý mình.

Phần p3 có thành được khoét rỗng để nhét thêm chì đối trọng, giúp cái vỏ không bị trượt trên bề mặt trơn khi bấm màn cảm ứng. Mình dùng loại weights này, nhưng không bắt buộc—không dùng cũng được.

Mình cố tình không thiết kế chỗ gắn chân đế. Mình dùng chân cao su dán.

Cách lắp ráp:

1. Gắn cáp HDMI vào màn hình bằng đầu chuyển 180°.

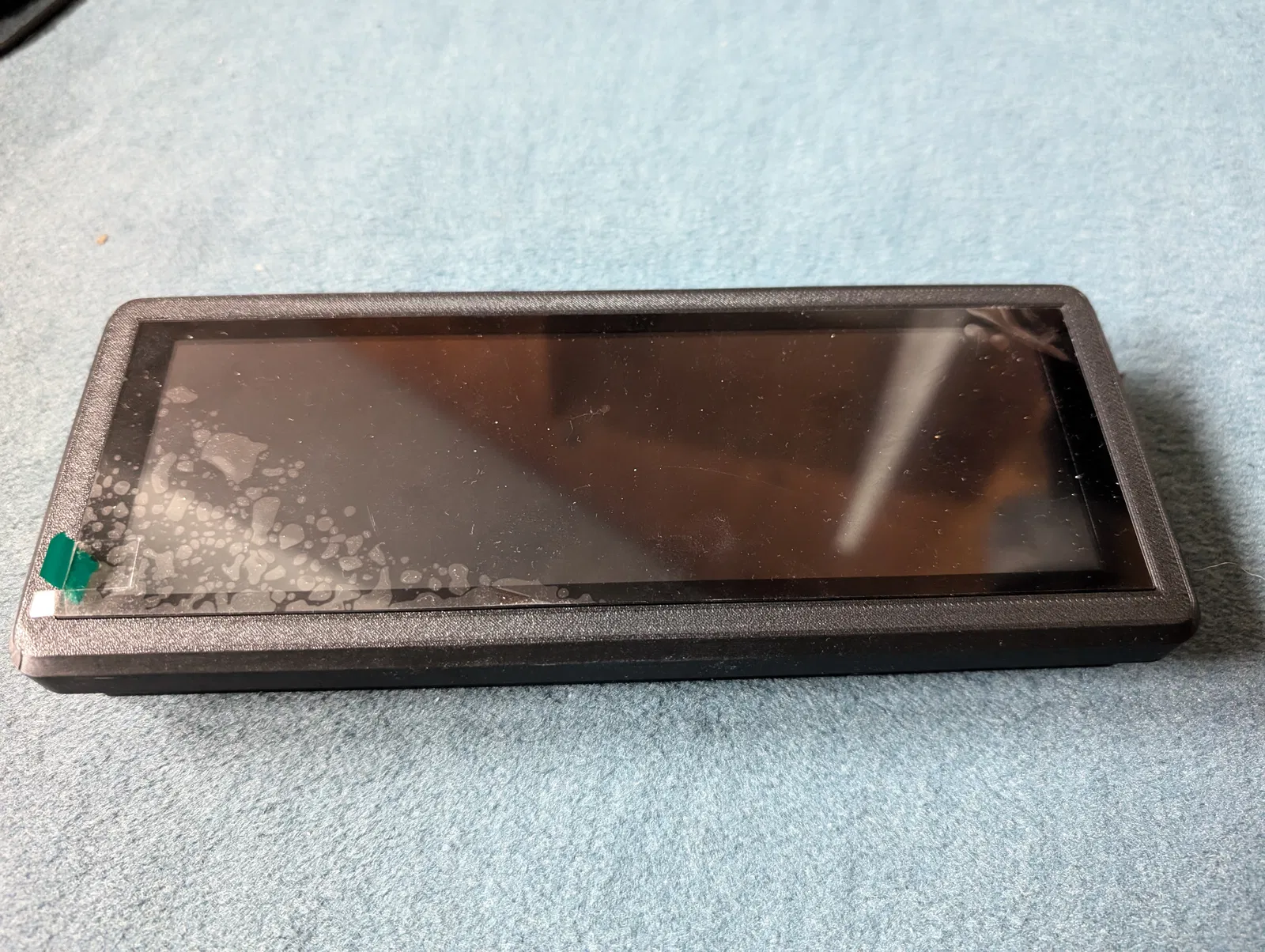

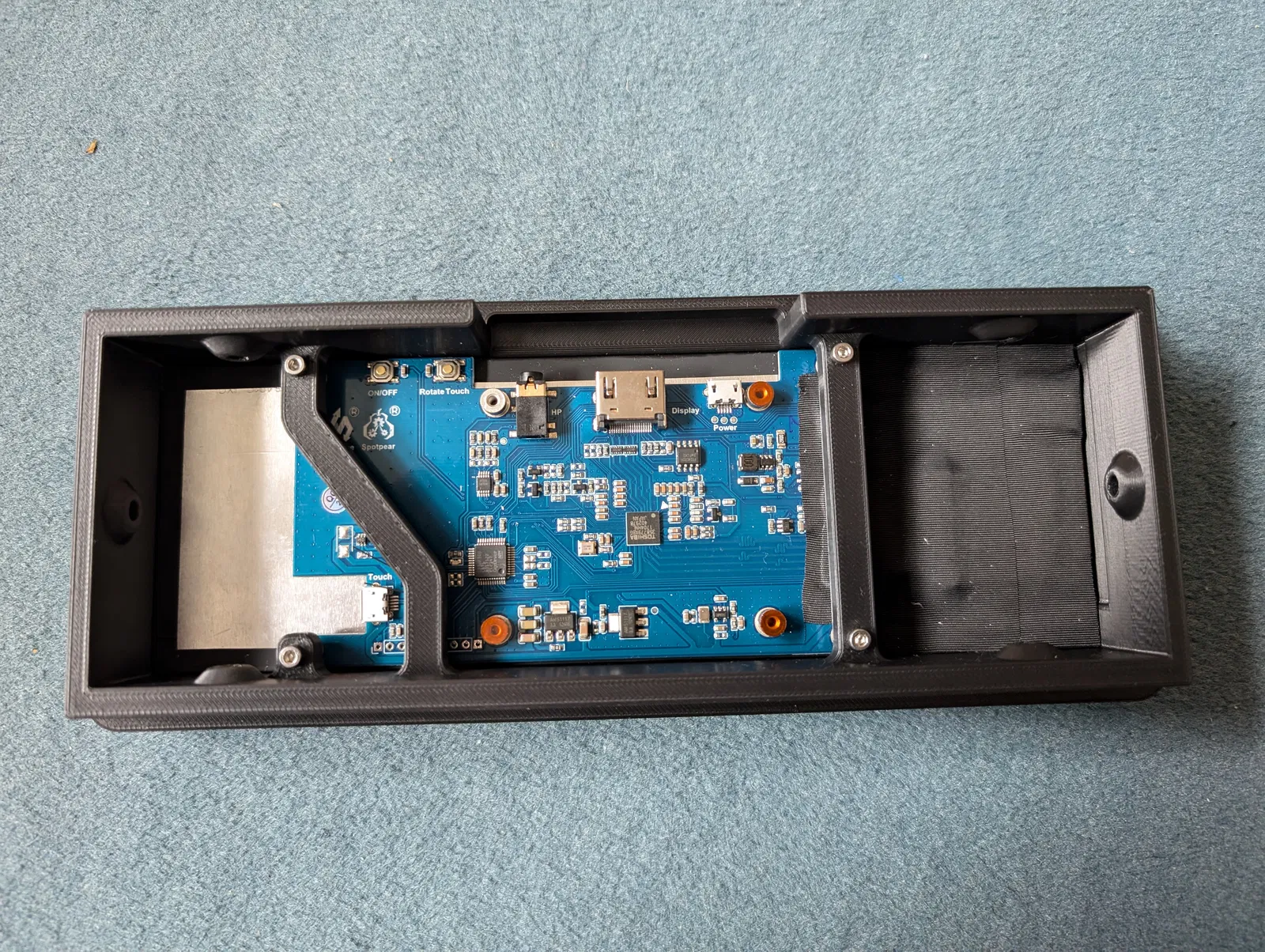

2. In part p1 và bắt màn hình lên đó bằng 4 vít M2.5x10.
3. Gắn các cáp còn lại (touch, power) vào màn hình.
4. In part p2 và úp lên part p1, luồn dây qua rồi bắt part p2 vào part p1 bằng 6 vít lục giác chìm M4x12.
5. In part p3 và đặt lên part p2, luồn dây qua rồi bắt part p3 vào part p2 bằng 6 vít lục giác chìm M4x12.
6. In part p5.
7. Nối HifiBerry DIGI2 Pro HAT với Pi3 bằng cáp ribbon.

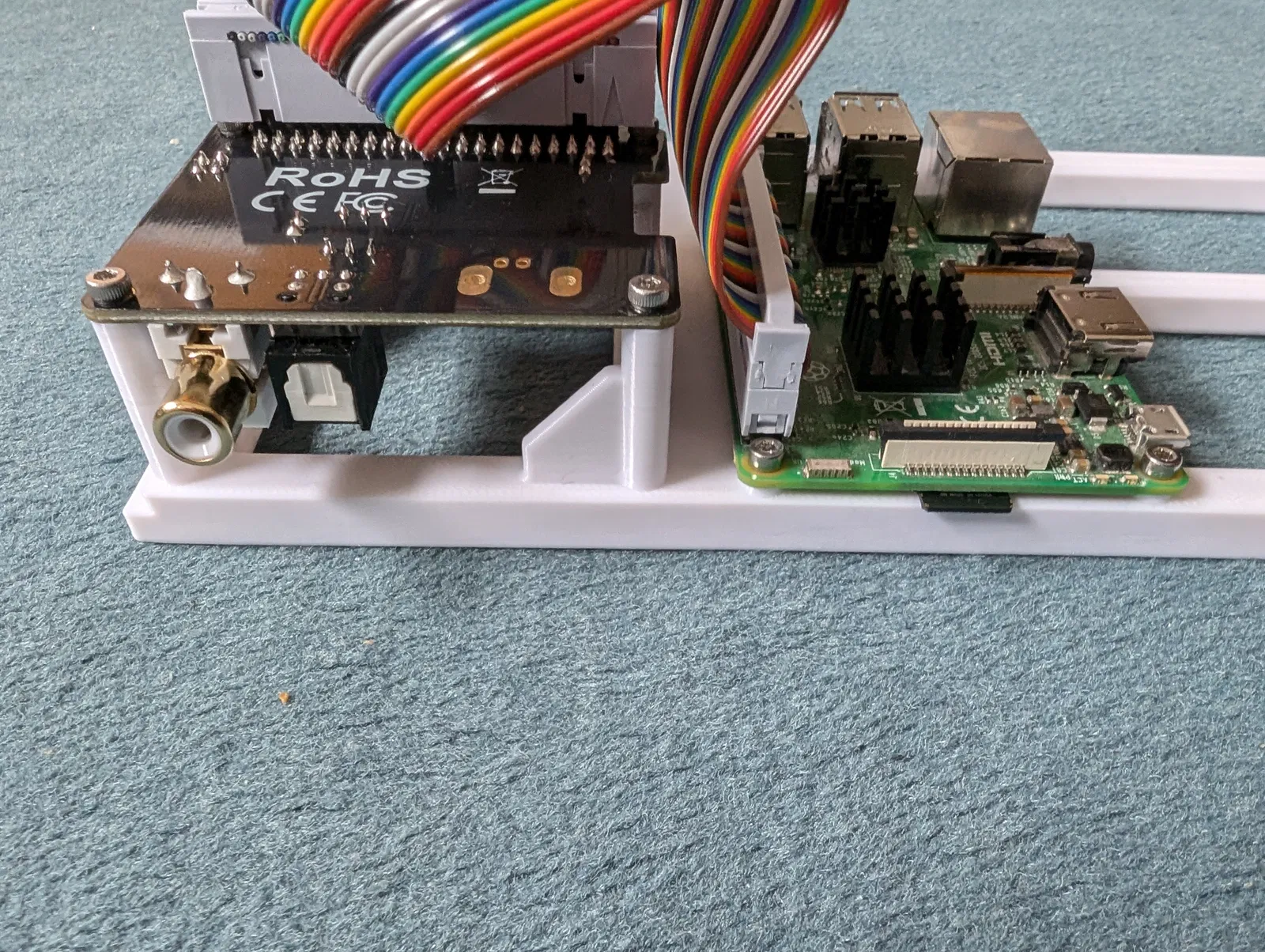

8. Gắn DIGI2 Pro HAT theo kiểu lật ngược ở phía trái của part p3 bằng vít M2.5x10.
9. Gắn Pi3 ở phía phải của part p3 bằng vít M2.5x10.
10. Nối các cáp từ màn hình sang Pi3.
11. Nối cáp nguồn vào Pi3 và đầu còn lại vào một keystone module ở phía bên kia.
12. Nối các cáp khác bạn muốn/cần vào Pi3 và các keystone module tương ứng.
13. In các part p4, p4a và p4b.
14. Trượt part p5 vào trong part p3.
15. Cắm part p4a và p4b vào mặt sau của part p4.

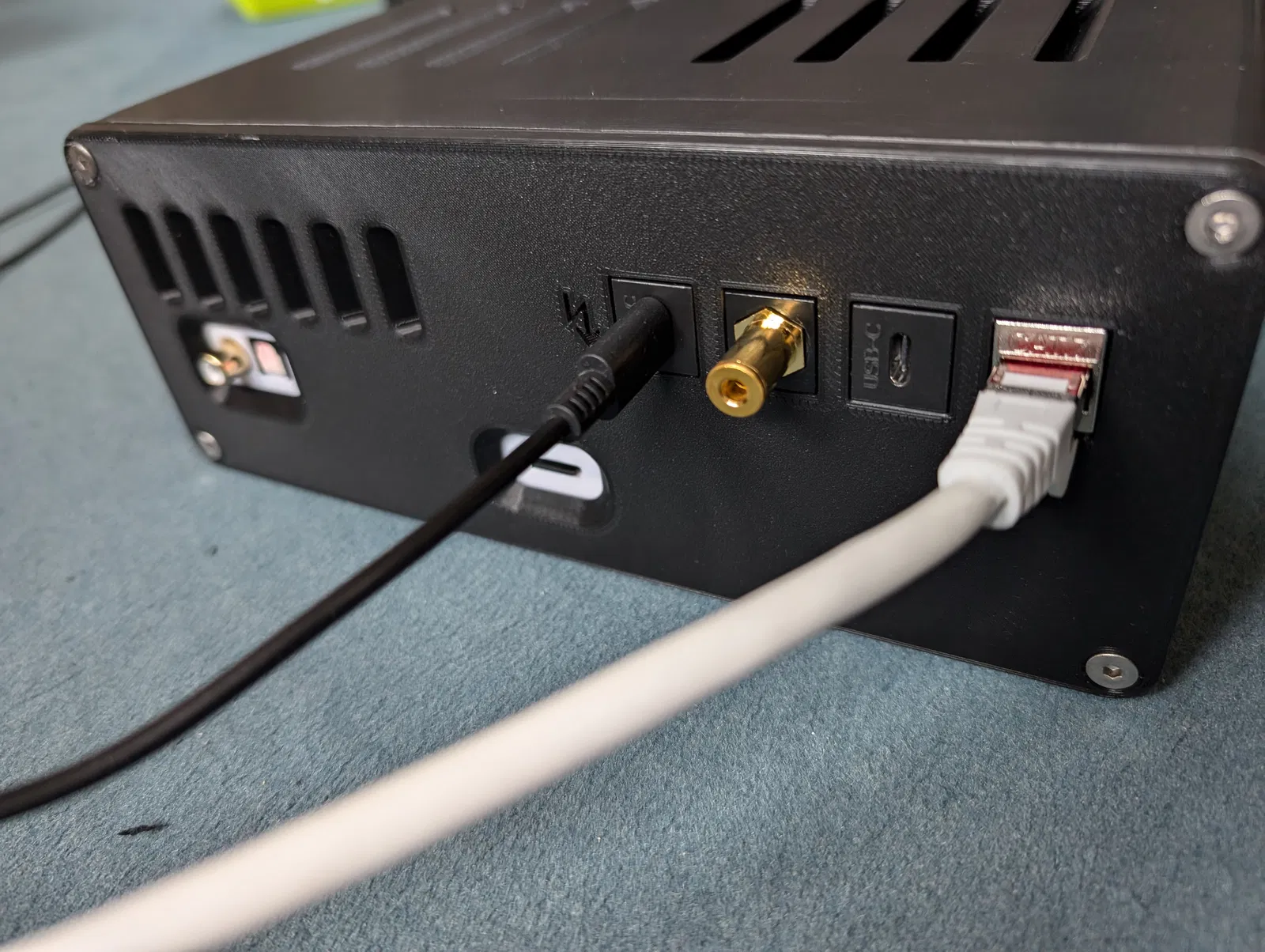

16. Gắn toàn bộ keystone module vào part p4. Khe ngoài cùng bên trái là dành cho nguồn.
17. Bắt part p4 vào part p3 bằng 4 vít lục giác chìm M4x12.

Chúc bạn làm vui vẻ!
