Dao Rọc Giấy (Utility Knife) Khóa Trượt Slide Lock

_Là một người mê dao, mình đã đi tìm mẫu dao “chuẩn gu” từ hồi bắt đầu chơi in 3D. Tiếc là không có mẫu nào đạt tiêu chuẩn của mình, nên cuối cùng mình bắt đầu học Fusion 360…_

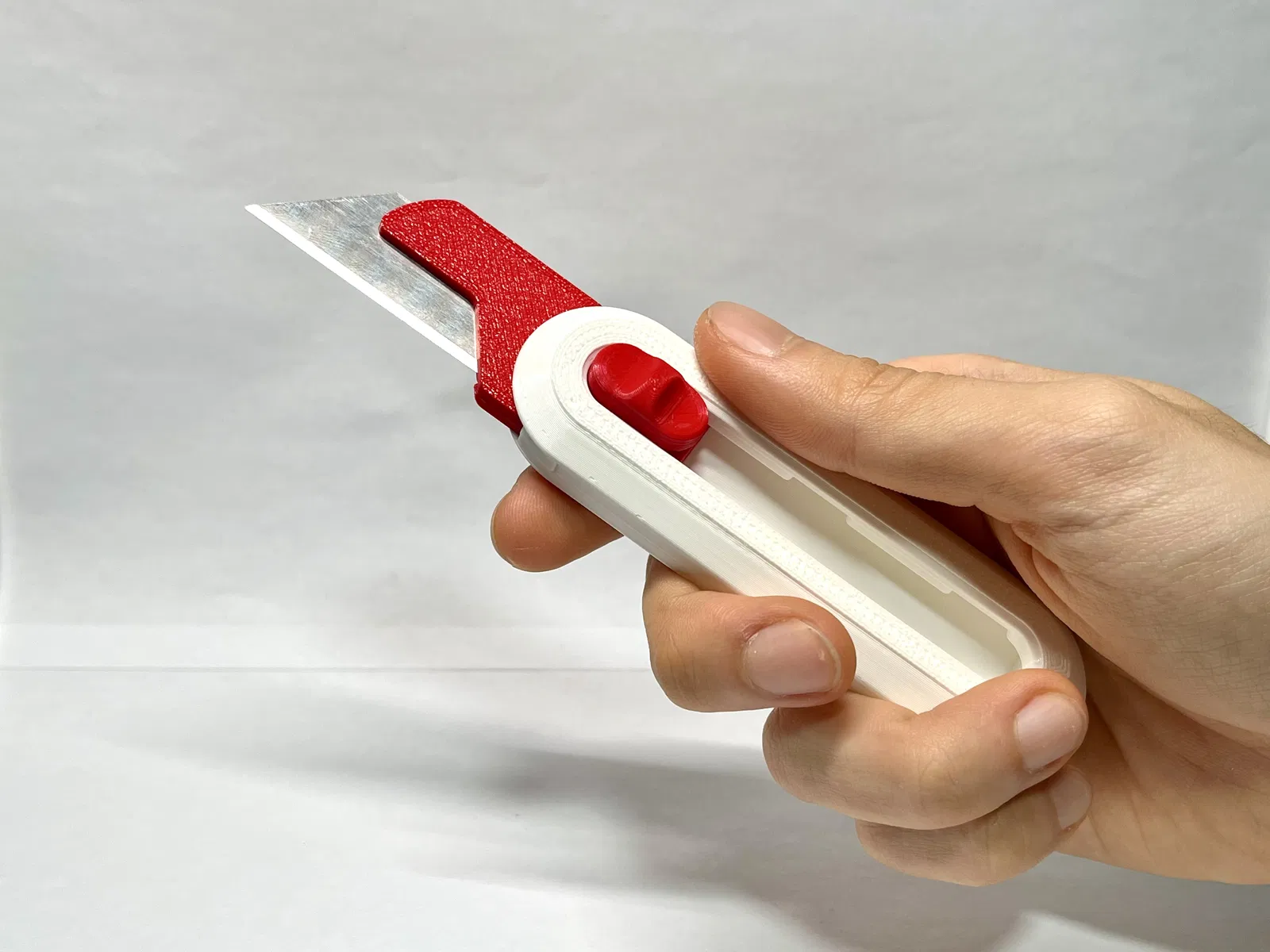

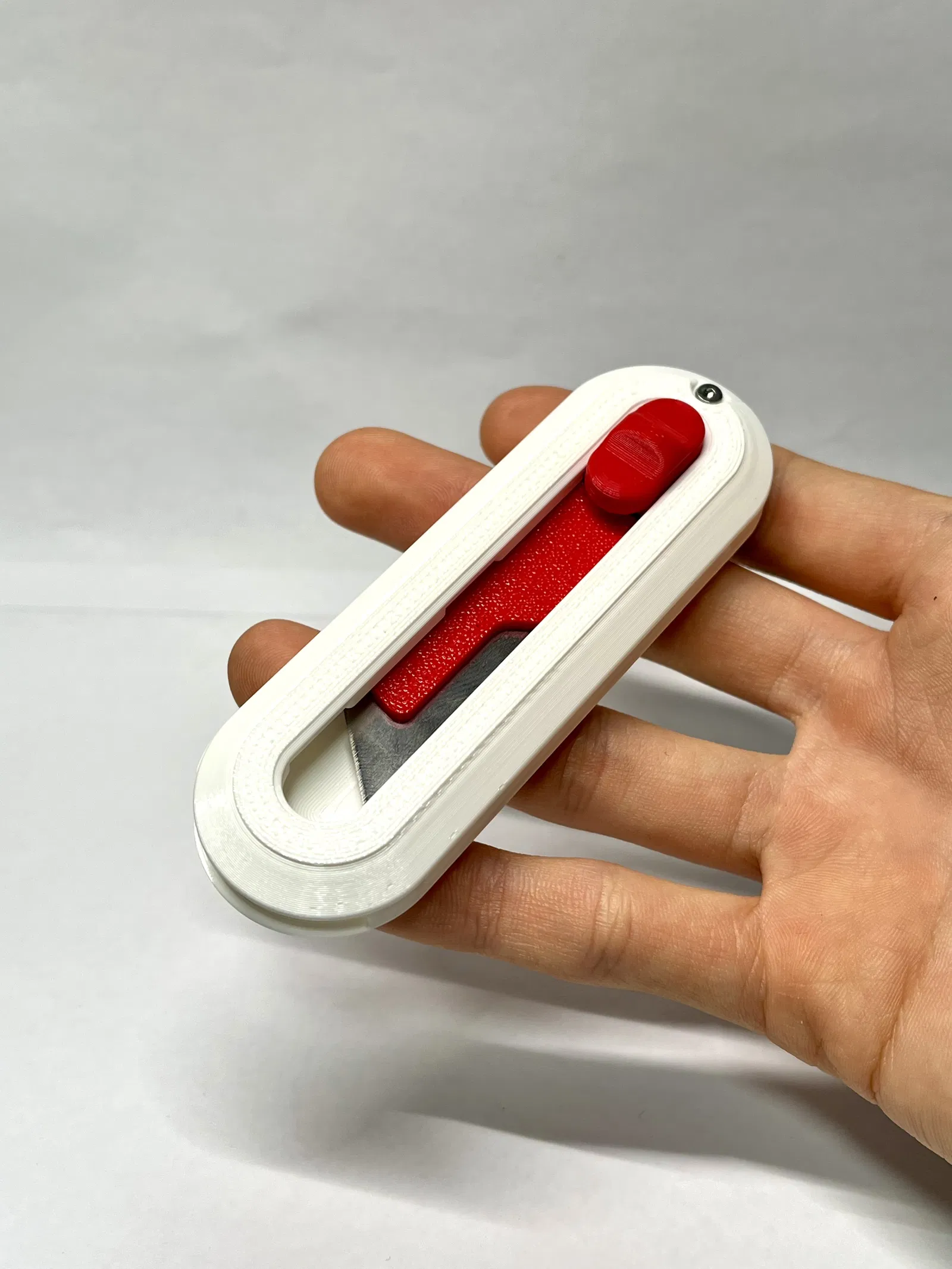

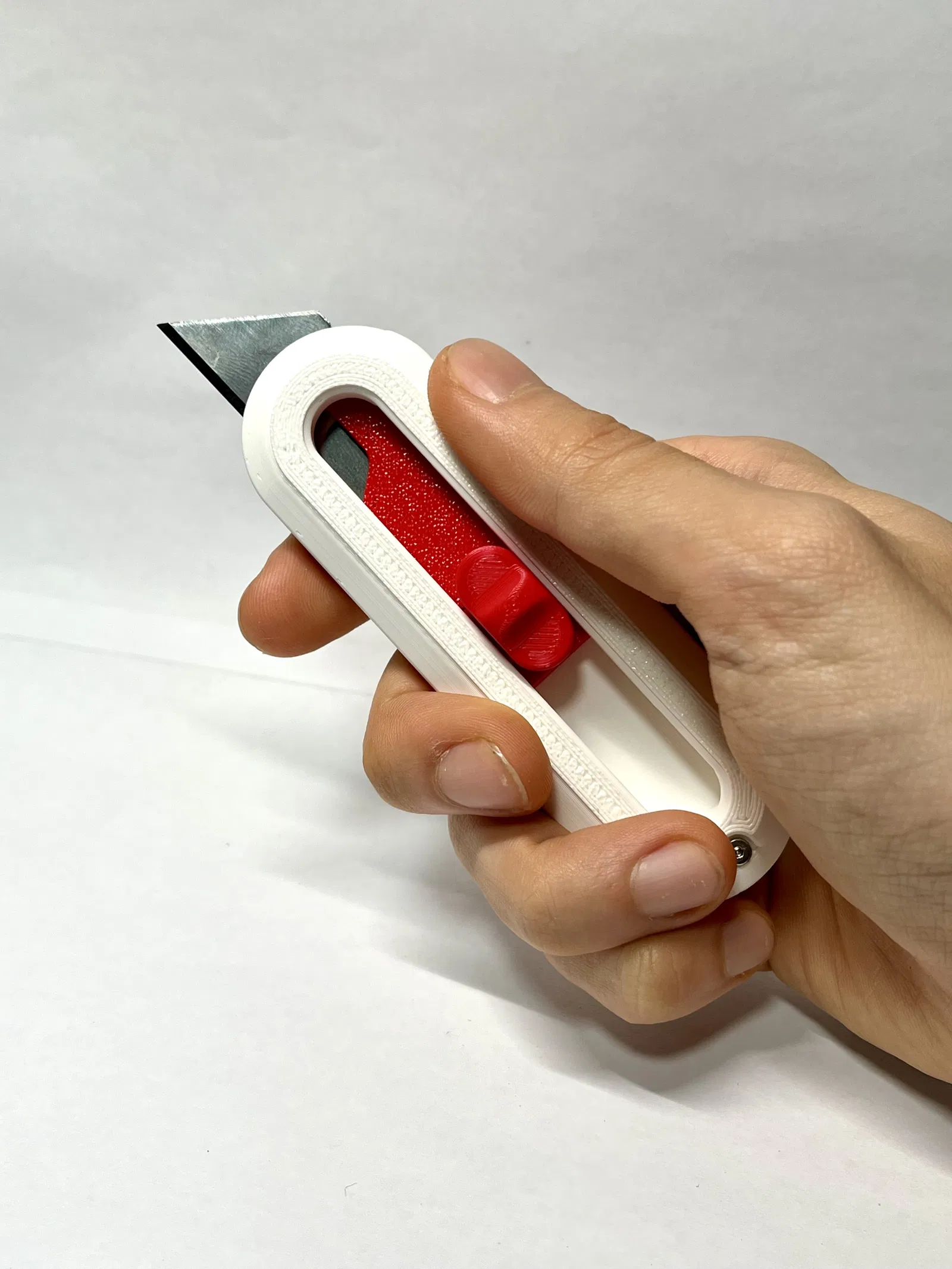

Giới thiệu mẫu Utility knife đơn giản, an toàn và hữu ích của mình!

✅ Tính năng:

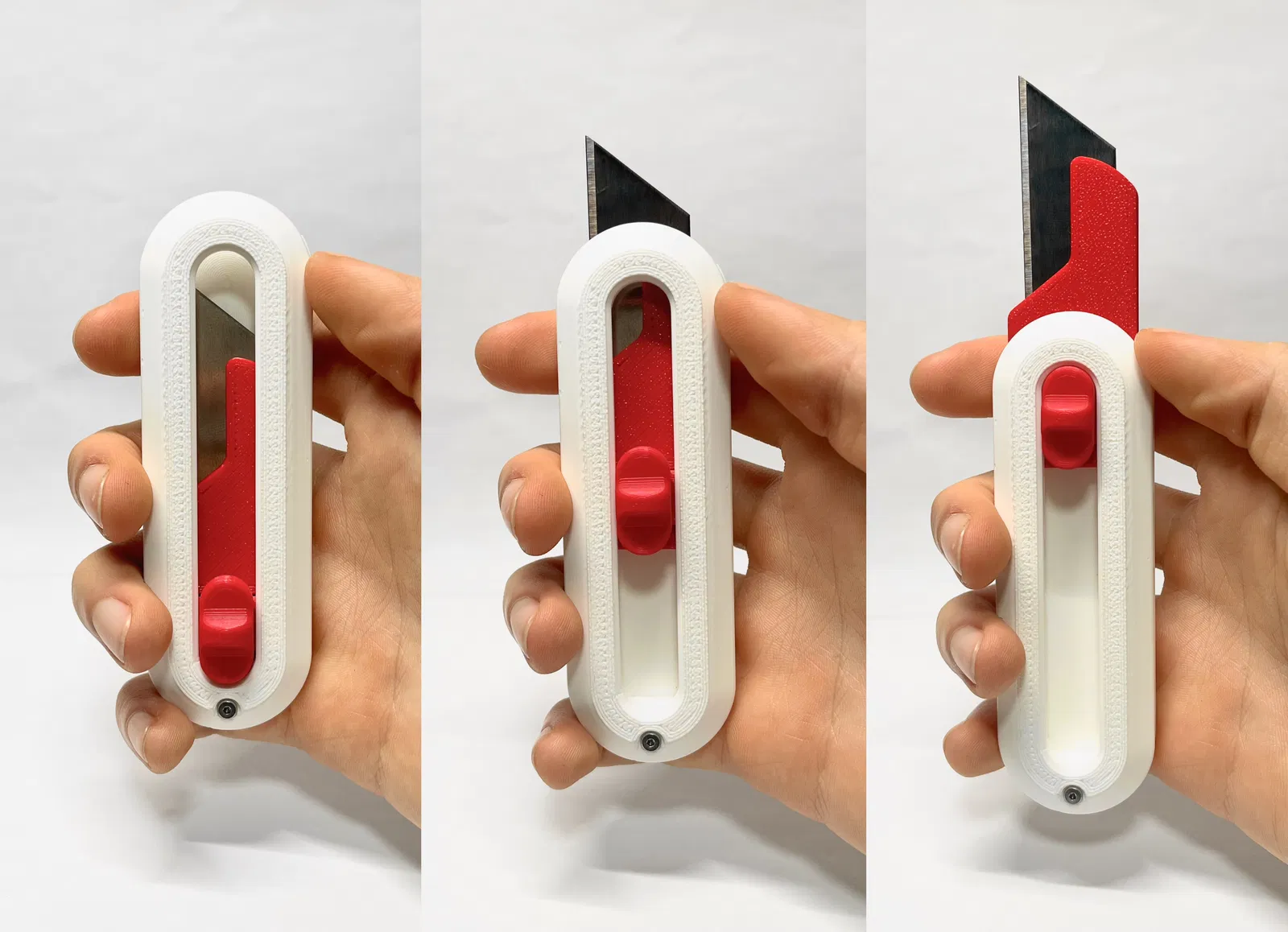

• Chỉnh độ dài 2 nấc cho nhiều tác vụ khác nhau
• Lắp ráp dễ dàng, không cần dụng cụ
• Cơ chế khóa bằng nút trượt đơn giản và an toàn

✴ Cần chuẩn bị:

• Lưỡi dao utility
• Lò xo đường kính 6mm, dài 10~15mm
  • hoặc lò xo lấy từ bút bi không dùng nữa (mình dùng lò xo 4x24mm)
• (Tùy chọn) Ốc và ê-cu M2 dài 12mm

⚠ Lưỡi dao utility rất sắc, nên lúc nào cũng phải cẩn thận!

Ngoài ra, đừng dùng cho các công việc cần lực mạnh. Mình không phải chuyên gia và độ bền có thể thay đổi tùy theo vật liệu và môi trường.

Khuyến nghị nên lắp thử trước khi gắn lưỡi để đảm bảo mọi bộ phận chạy trơn tru!

▶ Lắp ráp:

• 1. In tất cả các phần, gỡ support và tỉa/trim lại.

• 2. Đặt lưỡi lên holder và cẩn thận trượt nắp (cap) từ dưới lên để lắp vào.

• 3. Đặt cụm lưỡi lên tay cầm (handle), đưa lò xo vào, rồi đặt nút (button) lên.
      (Nếu bạn dùng lò xo bút bi 4x24mm, hãy cắt đôi lò xo trước khi dùng.)

• 4. Canh nút thẳng với phần trên của vỏ (case), ấn nhẹ rồi cẩn thận trượt lên.

• Mình rất khuyến nghị cố định thêm bằng ốc và ê-cu M2 x 12mm ở lỗ phía dưới.

• Xong rồi, dùng thôi!

‼ Ghi chú và mẹo:

• Dùng layer height 0.15~0.1mm. Dung sai được set khá “nhạy”, nên cần in chính xác.
• Thêm support cho nút và tay cầm. (Mình dùng support tạo từ slicer vì mình chưa đủ “trình” để tự thiết kế support :( )
• Bỏ chọn tùy chọn “External perimeters first” để tránh overhang
• Nếu bạn in phần lưỡi bằng cách lật trái/phải, sẽ thân thiện hơn cho người thuận tay trái.
• Dùng lò xo dài 15mm sẽ cho cảm giác nút bấm chắc tay hơn.

Mong mọi người góp ý giúp mình. Mình muốn cải tiến thiết kế này nhiều nhất có thể.
Và như một số bạn có thể đã để ý, mình không phải người nói tiếng Anh, nên mình có dùng dịch.
Nếu có chỗ nào bạn không hiểu, cứ comment cho mình biết nha.

Chúc mọi người có một “cuộc sống 3D” vui vẻ!
