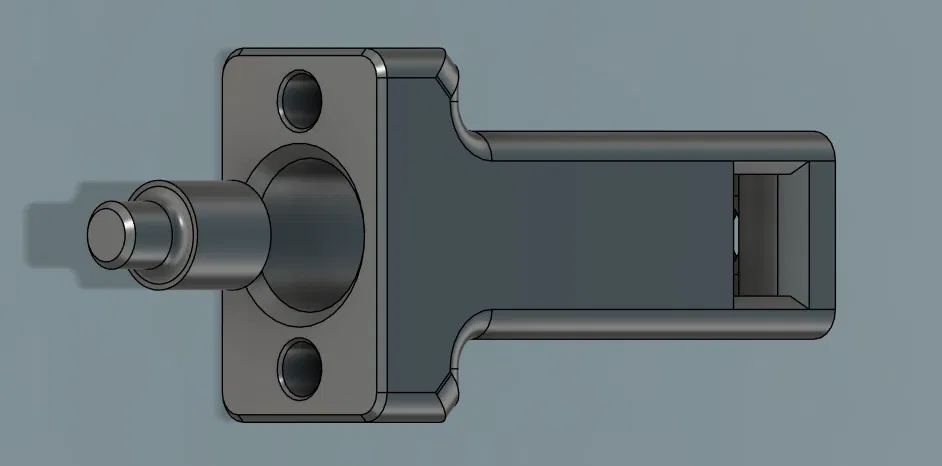

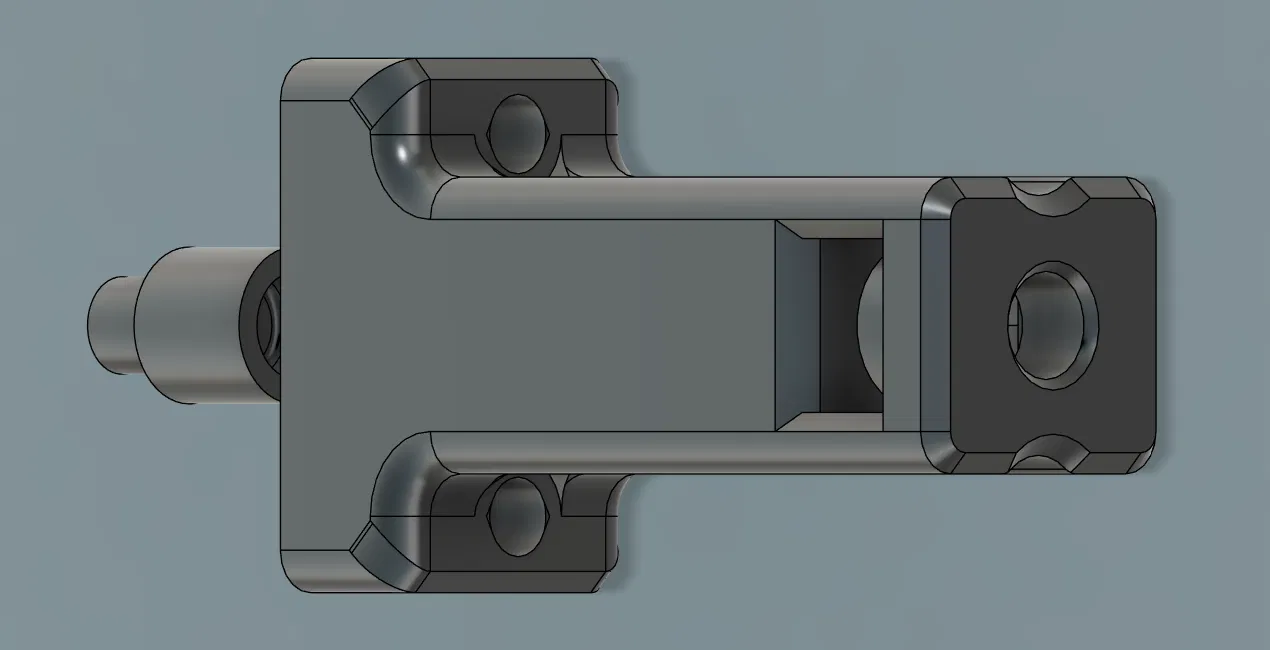

Cụm tăng đai lò xo chỉnh được cho Qidi Plus4 (Qidi Plus4 adjustable spring belt tensioner assembly)

Vui lòng chỉ in nếu bạn chấp nhận việc phải test.

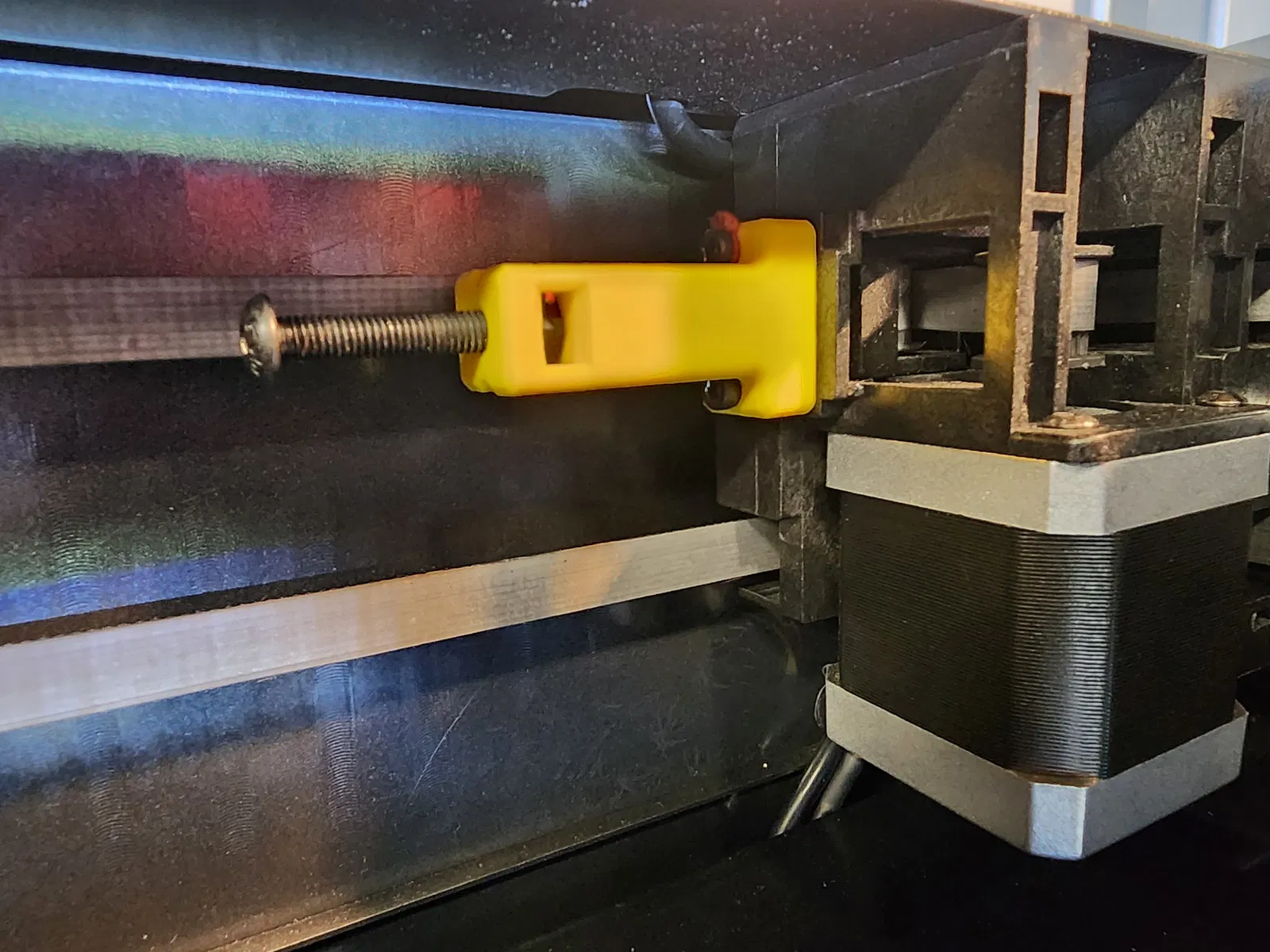

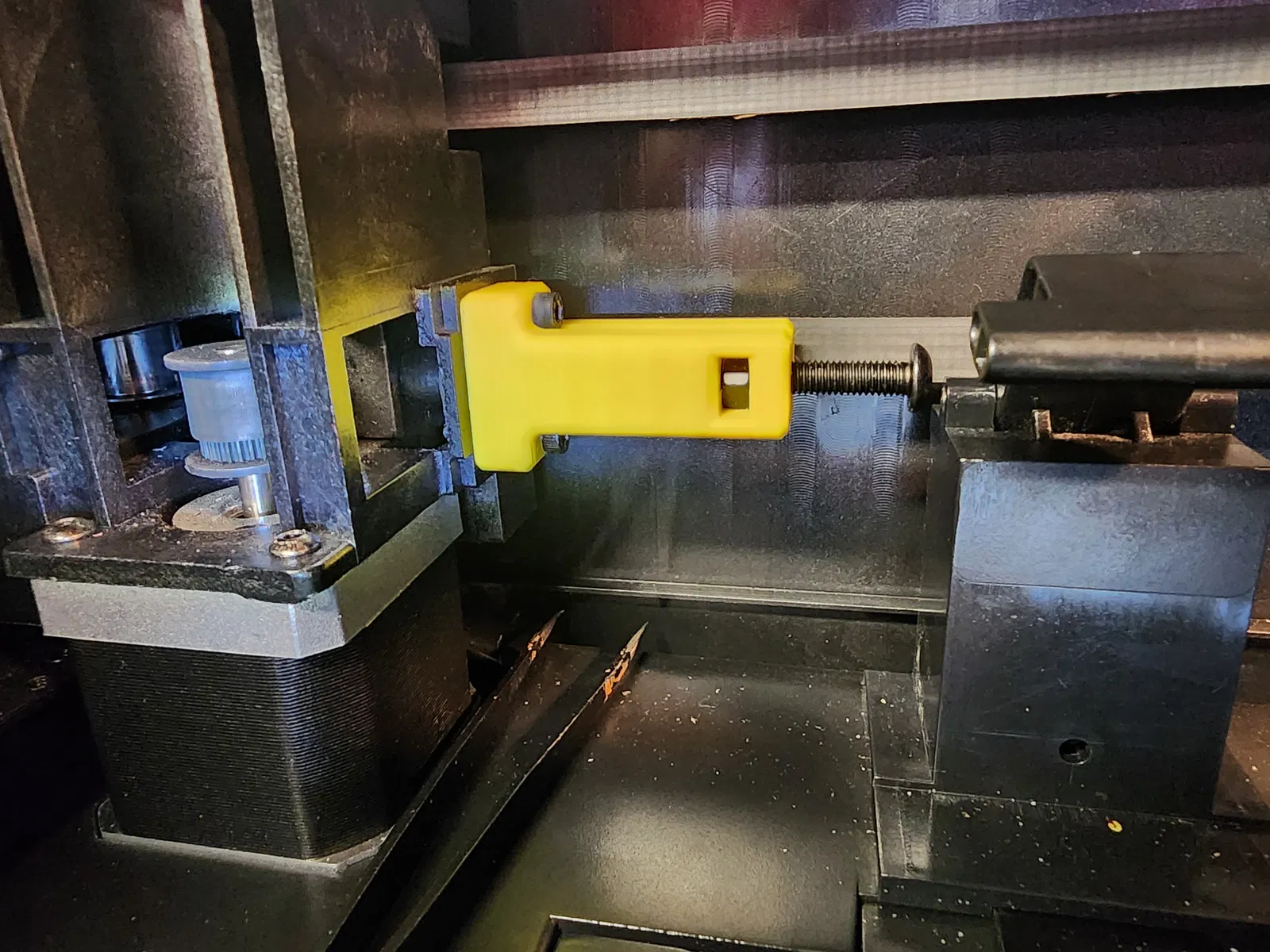

Nếu bạn đã quen với bản thay thế trước đây của mình cho bộ auto belt tensioner zin của Qidi Plus4 ở , thì bộ này là một nỗ lực để cải tiến so với bản đó. Thiết kế này dùng lại chính cái lò xo zin, nhưng cho phép bạn chỉnh lực căng bằng một con vít. Ý tưởng/đề xuất thiết kế này được stew675 và spooknik đưa ra trong server Discord Qidi Plus4, và sẽ giúp việc căng dây mượt/chi tiết hơn khi chỉnh tension.

Pre-Assembly Notes:

• Model được thiết kế để in dựng đứng (upright) ở layer height 0.2. Vui lòng in đúng như vậy.

• Bạn có thể dùng miếng insert zin thay cho model “insert” đi kèm.

• Tension bắt đầu từ mức 0 và cho phép ép lò xo tối đa 20 mm.

• ĐỪNG IN BẰNG PLA! Mình in mẫu này bằng ASA. ABS, Nylon, PET(G) cũng phù hợp.

• Nếu bạn muốn dùng Klippian Shake and Tune cho Plus4, có một bạn tên Stew675 đã làm một bản fork để mình dùng. Bạn có thể xem kèm hướng dẫn ở đây

• Đây vẫn là WIP. Mình thấy concept ổn nhưng chắc sẽ còn vài cập nhật và chỉnh sửa. Mình rất hoan nghênh góp ý/đóng góp của bạn. Tuy nhiên vui lòng kèm dữ liệu thực tế. “Mình thấy như vầy” không phải dữ liệu cứng.

• Lưu ý và cẩn thận khi tháo tensioner zin. Nó có lò xo nên đồ có thể bắn đi rất nhanh và rất xa.

• Mình có belt tension meter. Bạn có thể in một cái hoặc mua. Có rất nhiều loại để chọn. Quan trọng nhất là hai dây belt phải cùng mức tension (đó là lý do mình không thích dùng lò xo).

  Hardware cần cho mỗi cụm tensioner: x1 - M5 x 35mm (socket head hoặc button head) x1 - Đai ốc M5 x2 - M3 x 16mm (socket head hoặc button head)

Video lắp ráp và cài đặt:
