Giá đỡ cuộn filament cho hộp khô

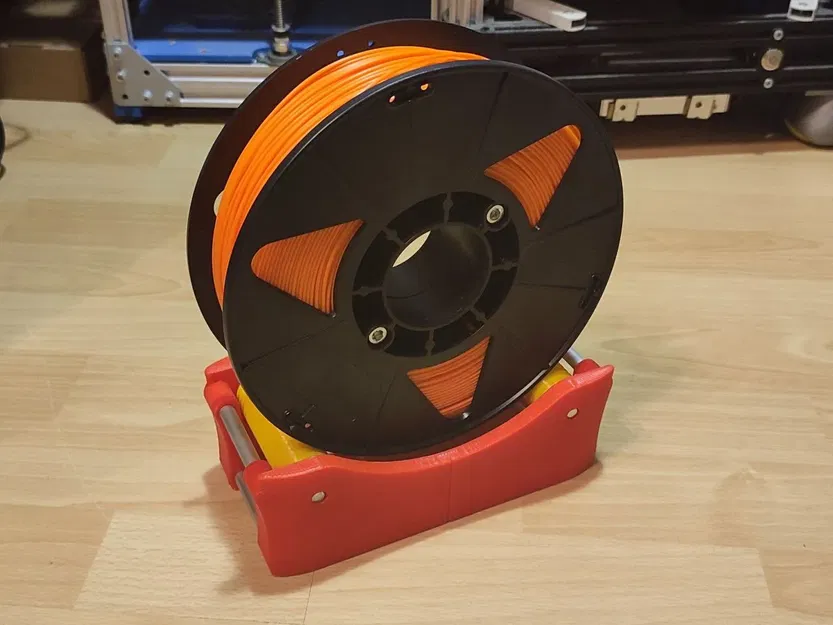

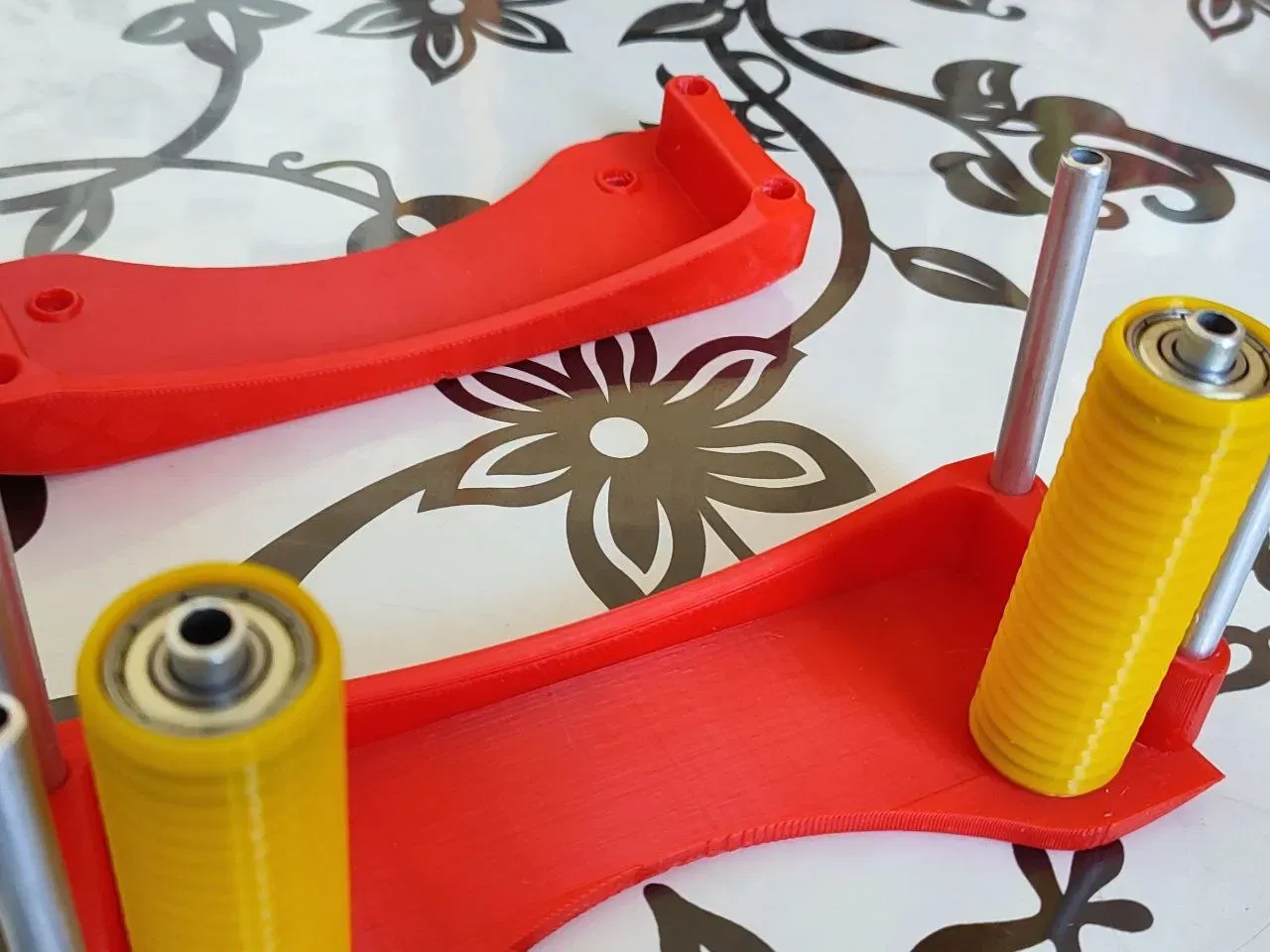

Đây là phiên bản của tôi về giá đỡ cuộn với một sợi dây.

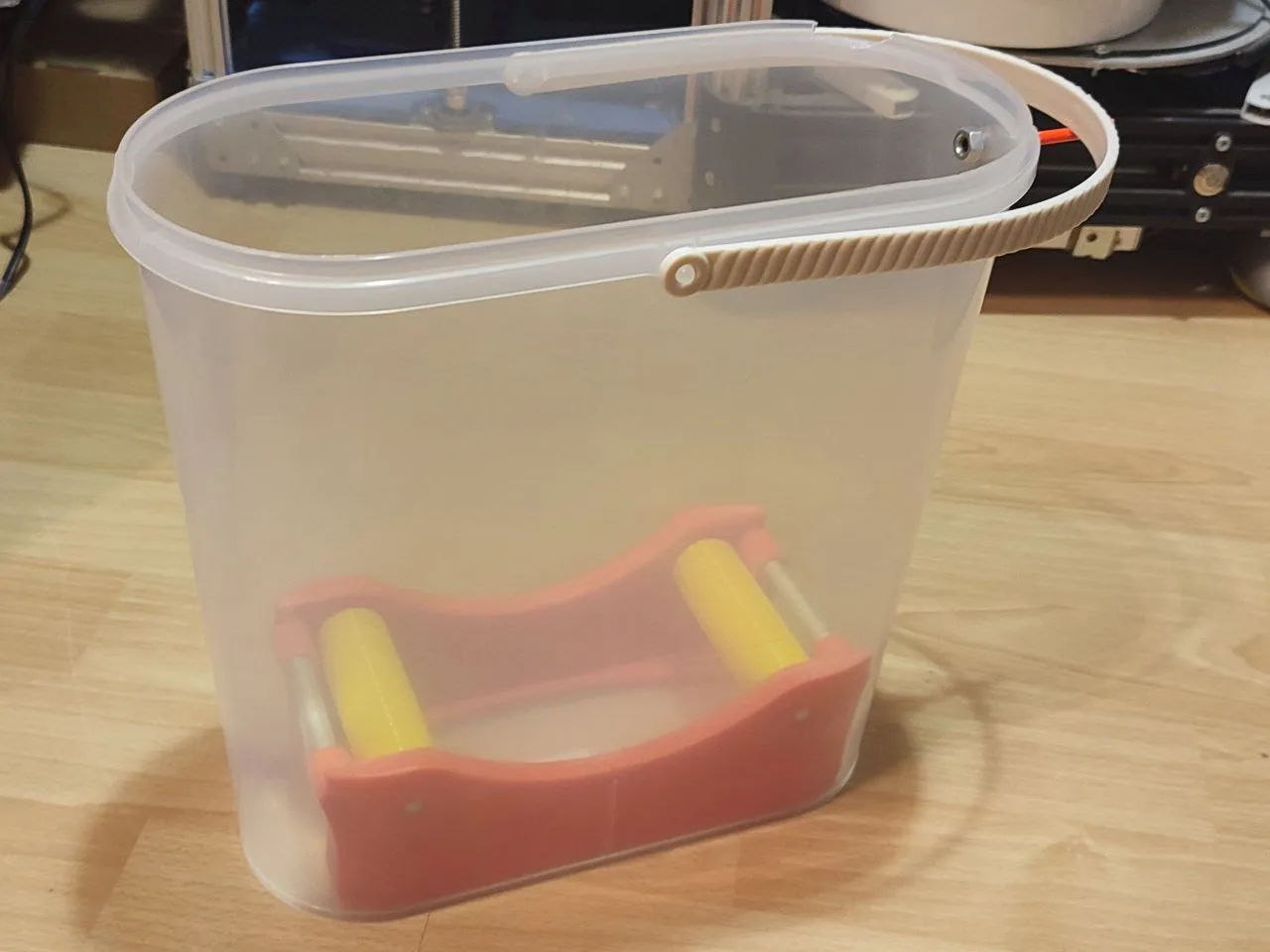

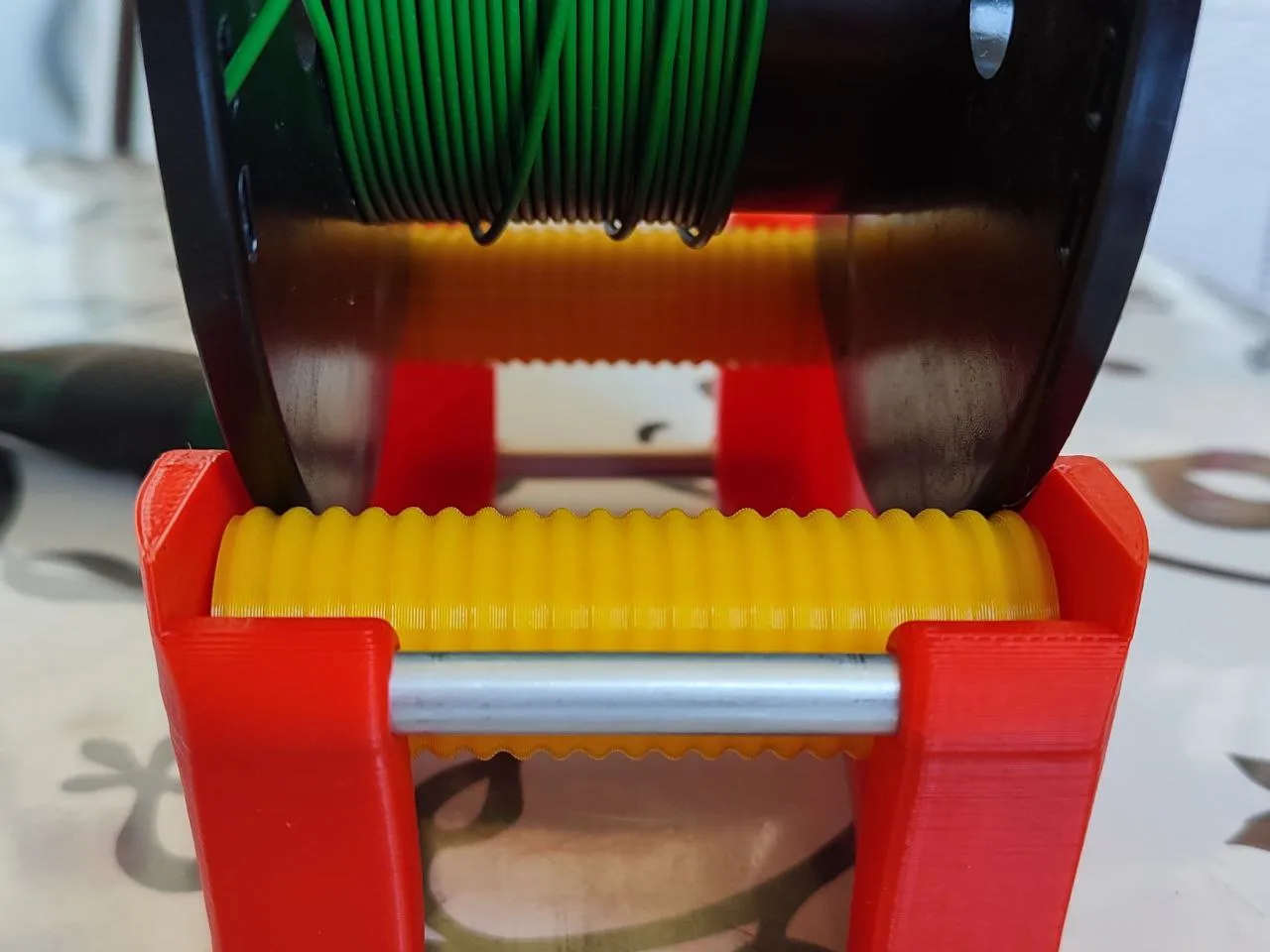

Ban đầu, tôi thiết kế nó để sử dụng trong một hộp chứa cụ thể để sợi dây giữ khô. Nhưng, tôi nghĩ rằng nó có thể được sử dụng cả trong các hộp chứa khác và hoàn toàn độc lập.

Kích thước tổng thể của giá đỡ: chiều rộng - 95 mm, chiều dài - 198 mm, chiều cao ~ 70 mm. Có hai phiên bản trong bộ: A - cho các cuộn có chiều rộng lên đến 78 mm; B - cho các cuộn có chiều rộng lên đến 85 mm.

Để lắp ráp, bạn sẽ cần thêm:

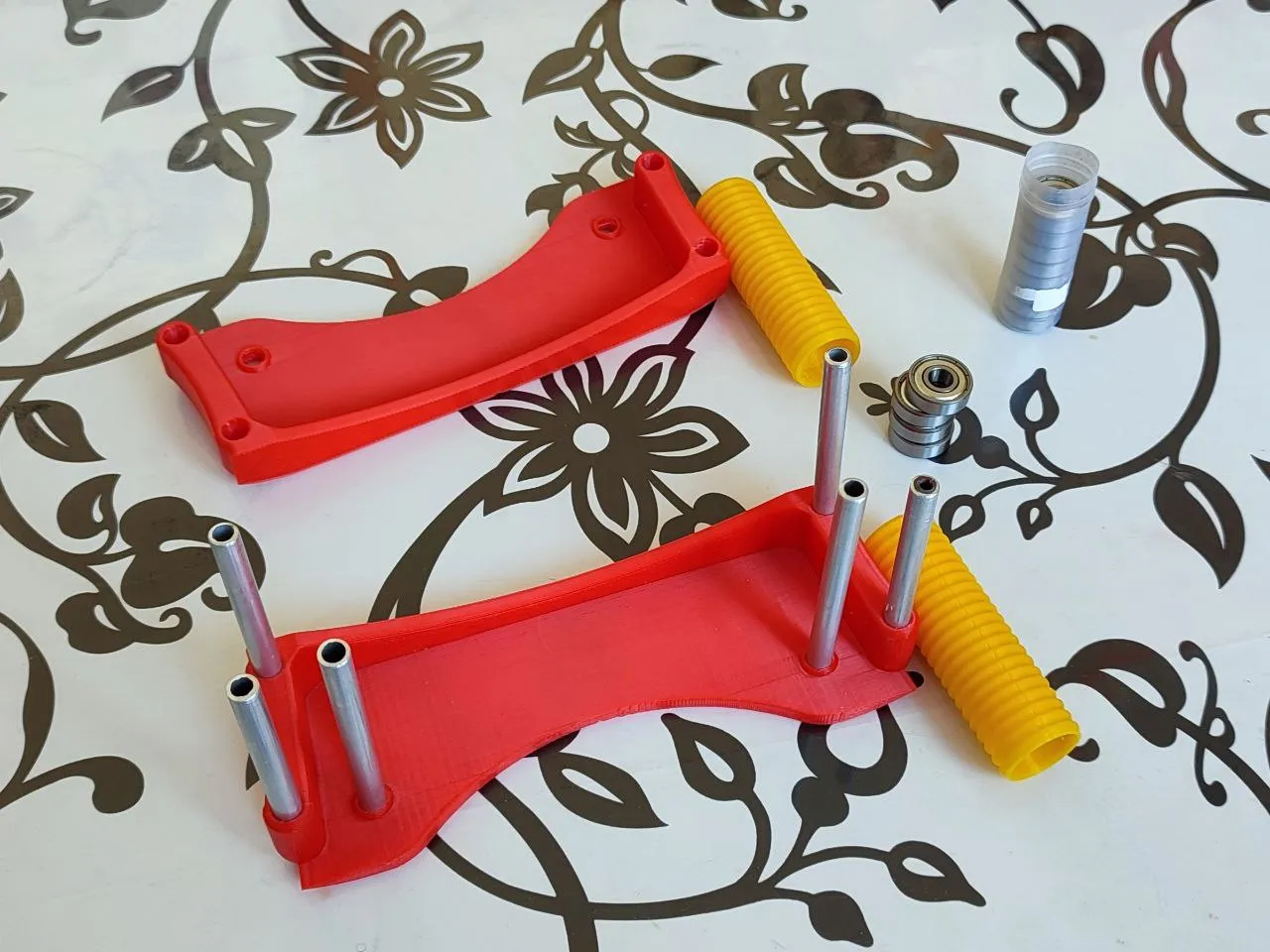

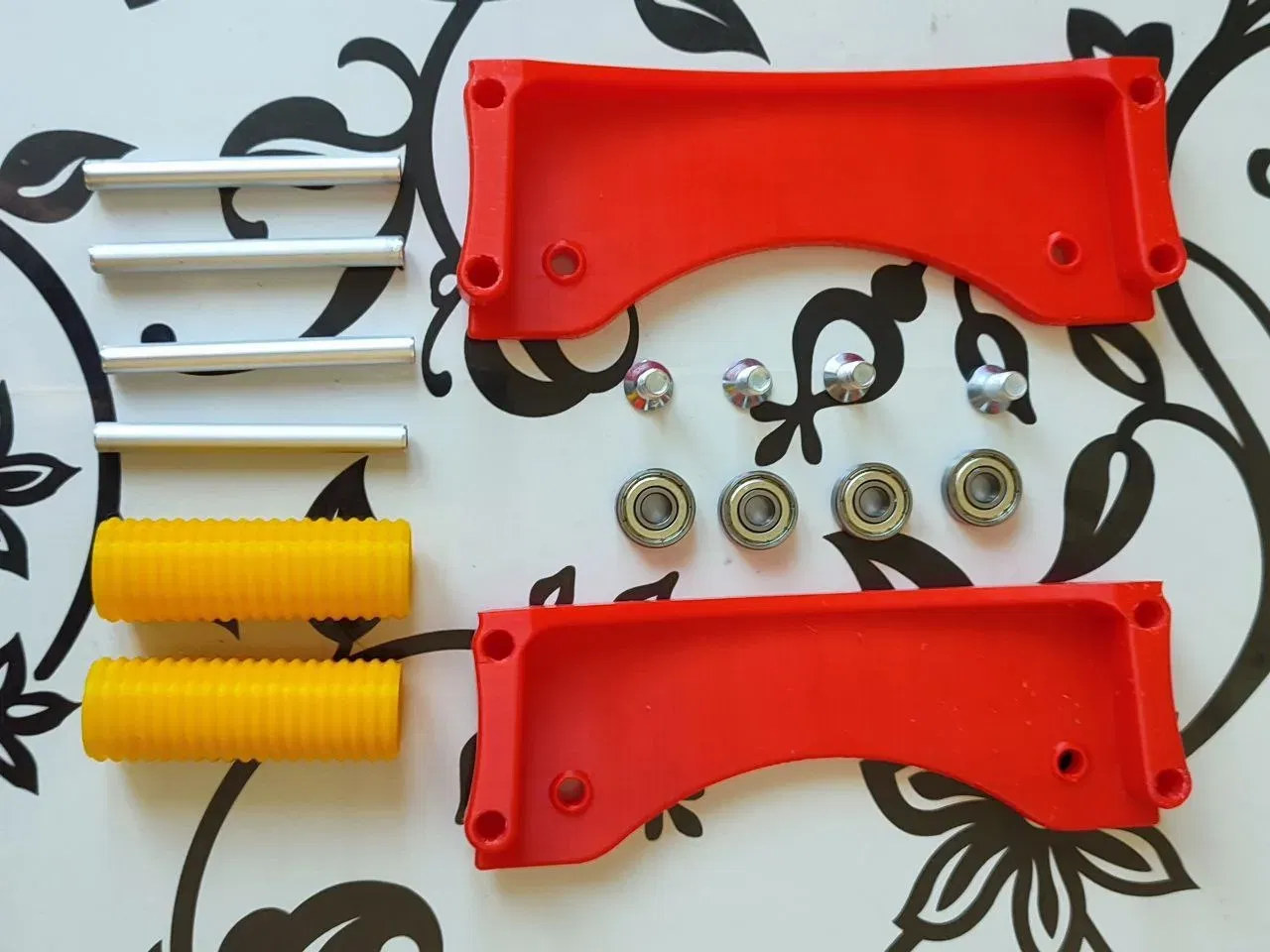

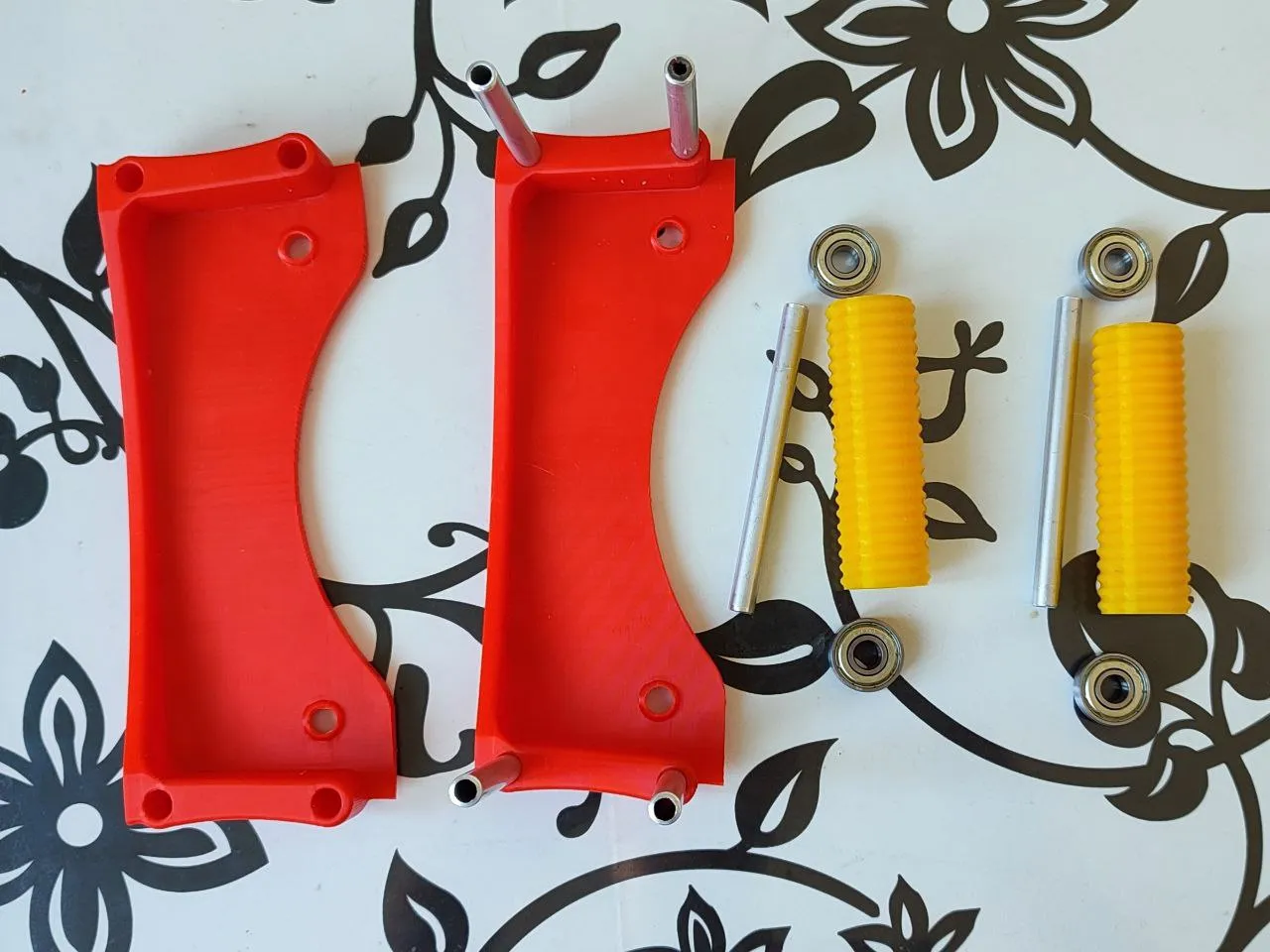

- 4 miếng vòng bi 608 (22\7 với đường kính lỗ 8mm);** - 4 miếng thanh hoặc ống có đường kính 8mm và chiều dài 80 mm (tôi đã sử dụng ống nhôm); - 4 vít M5*20 hoặc 2 thanh hoặc ống có đường kính 8mm và chiều dài 95 - cho phiên bản A; - 4 vít M5*16 hoặc 2 thanh hoặc ống có đường kính 8mm và chiều dài 95 - cho phiên bản B;***

Để sắp xếp hộp khô, bạn sẽ cần thêm:

- ~200-250 gram gel silica (hoặc chất hút ẩm khác); - phụ kiện cho ống PTFE; - đồng hồ đo độ ẩm với nhiệt kế (tùy chọn);

1. In tất cả các chi tiết của bộ (trong hai bản sao) từ nhựa có sẵn cho bạn (tôi đã sử dụng ABS, nhưng cả PETG và PLA đều được).

2. Dùng khoan 8mm để làm sạch bốn lỗ cho thanh ngang, và đảm bảo rằng chúng vào đó (chặt nhưng không phải bằng sức mạnh).

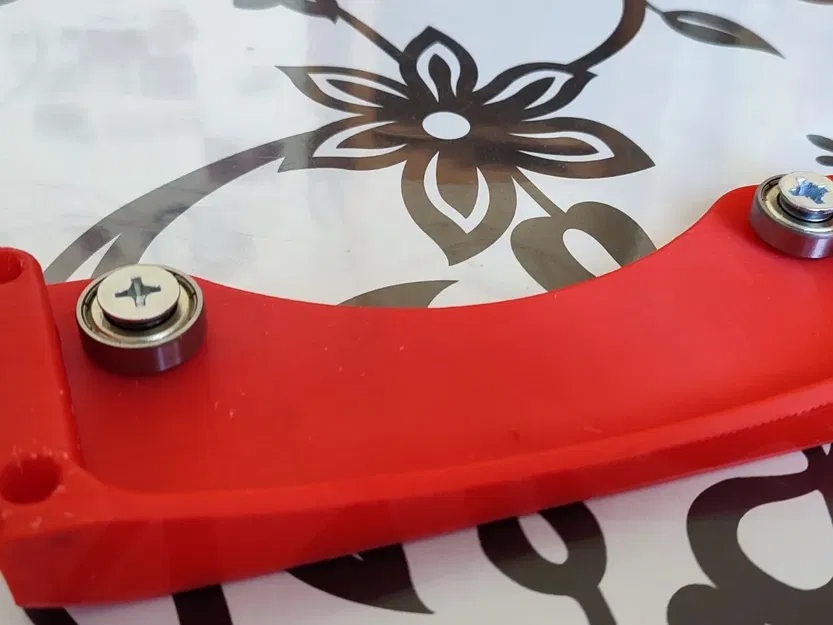

3. Vặn các vòng bi trực tiếp vào nhựa (đối với PLA và ABS, nên cắt trước cao su bằng một cái mũi khoan).

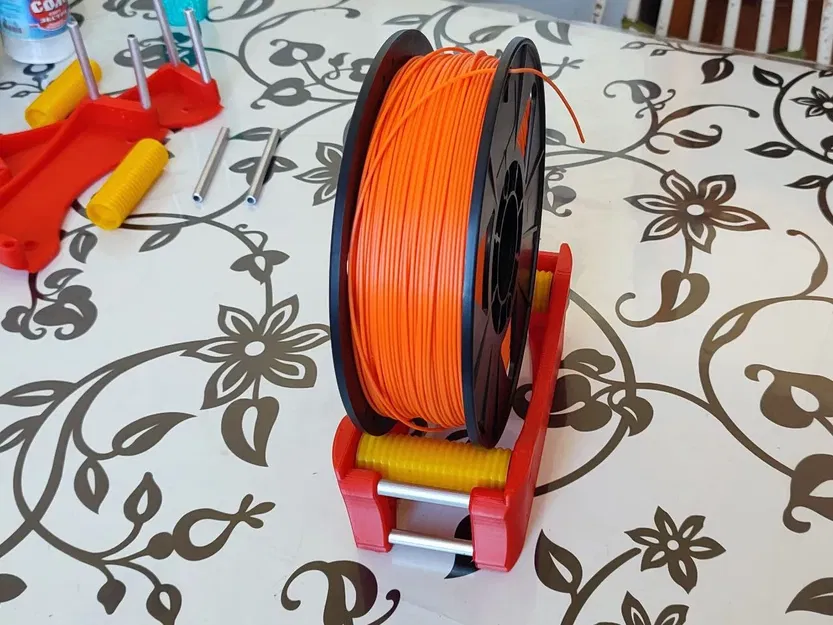

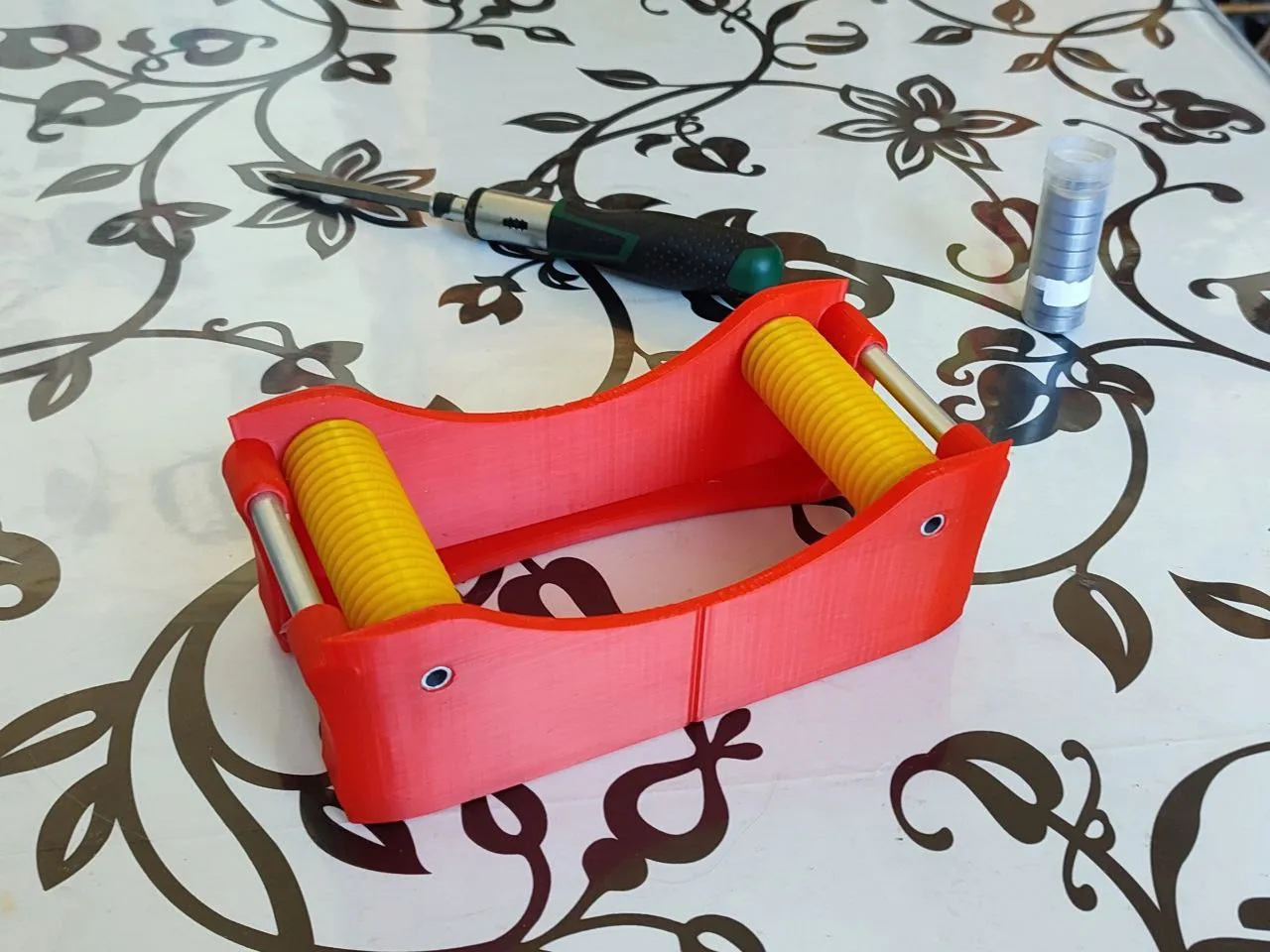

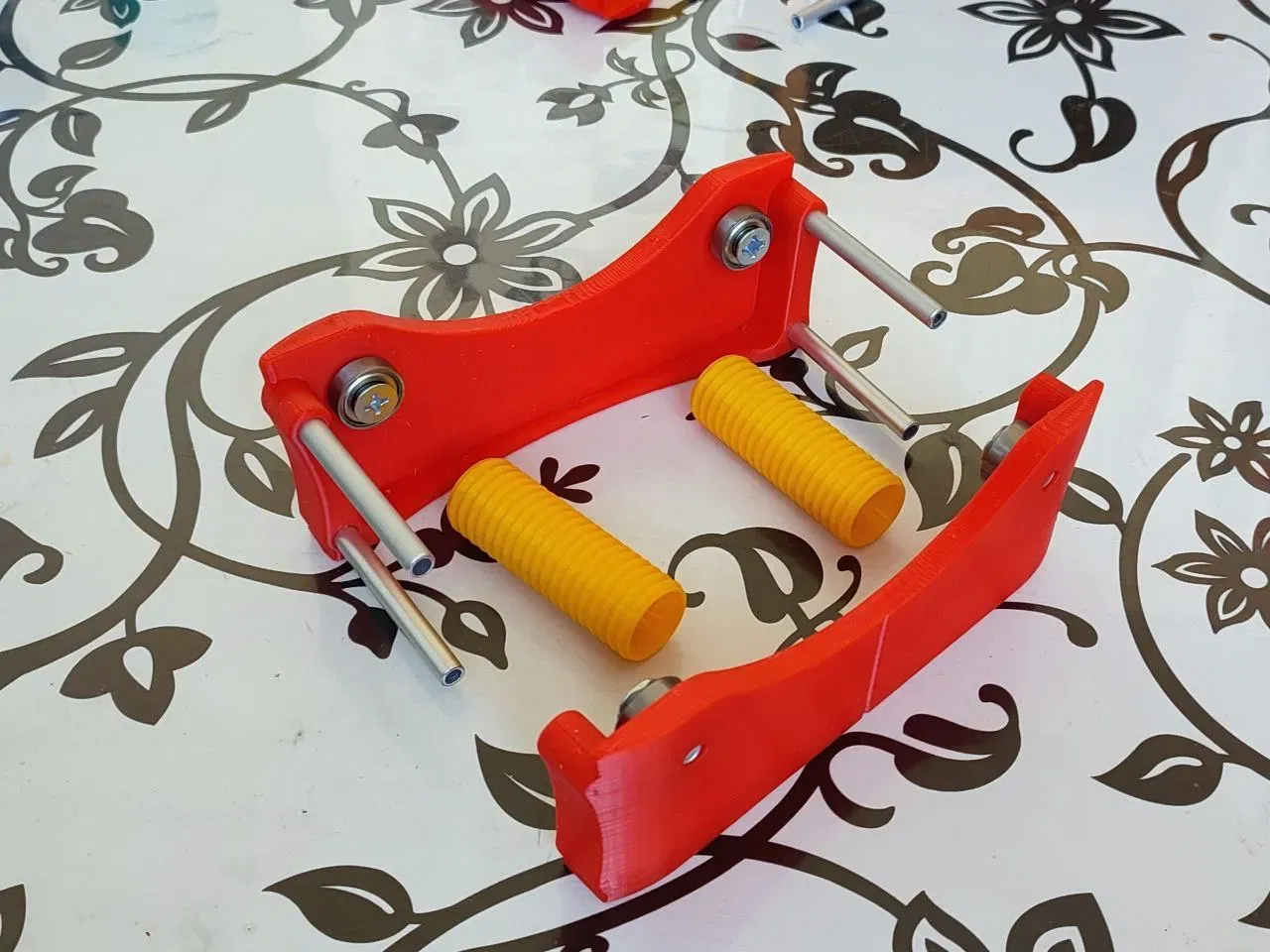

4. Sau đó, lắp thanh ngang vào một trong các bức tường, đặt các con lăn lên các vòng bi và chắc chắn gắn bức tường thứ hai lên trên. Hãy cẩn thận khi lắp ráp, giúp các thanh ngang tìm lỗ của chúng.

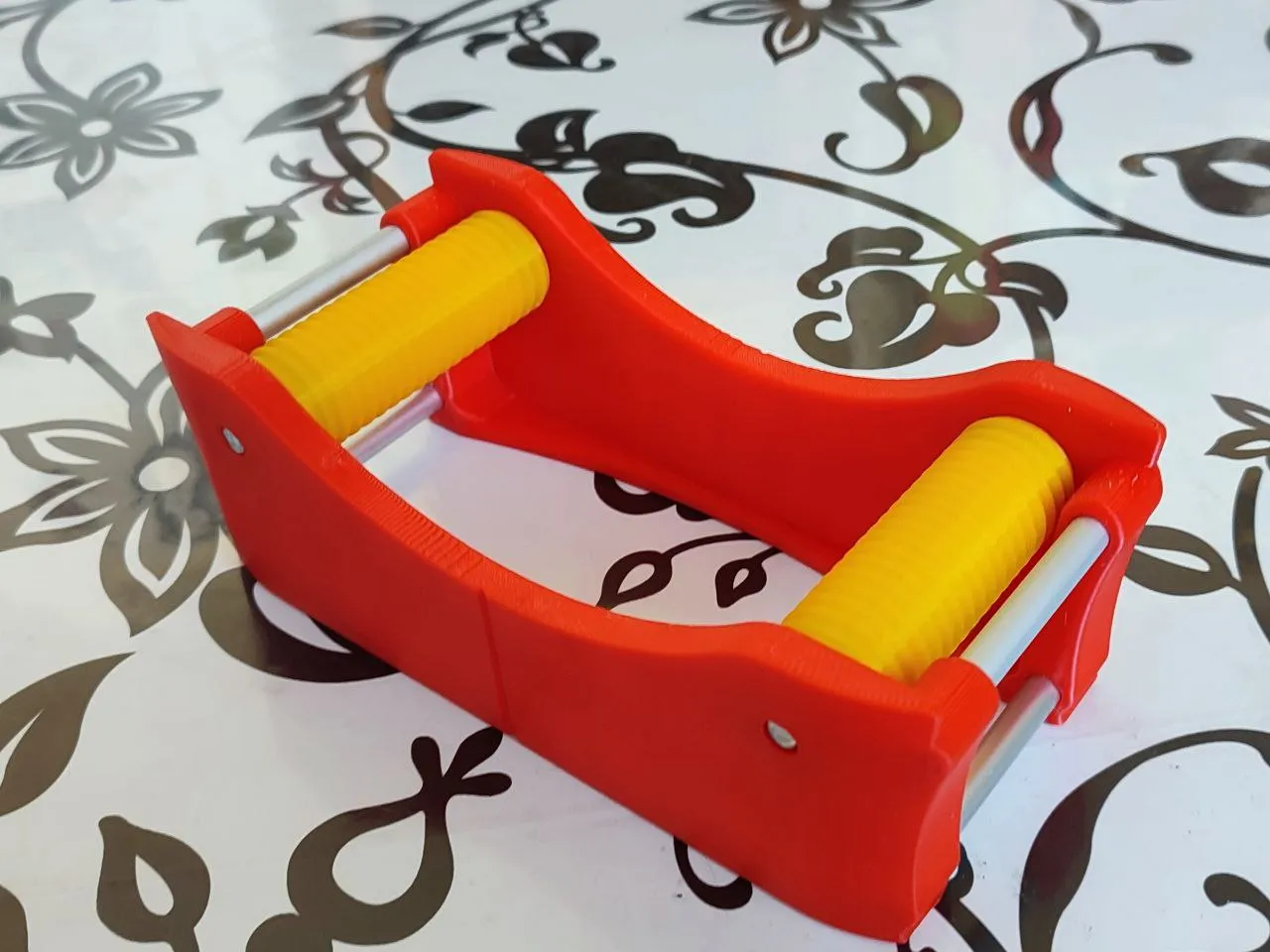

Sau khi lắp ráp, xoay các con lăn bằng tay và đảm bảo chúng quay tự do.

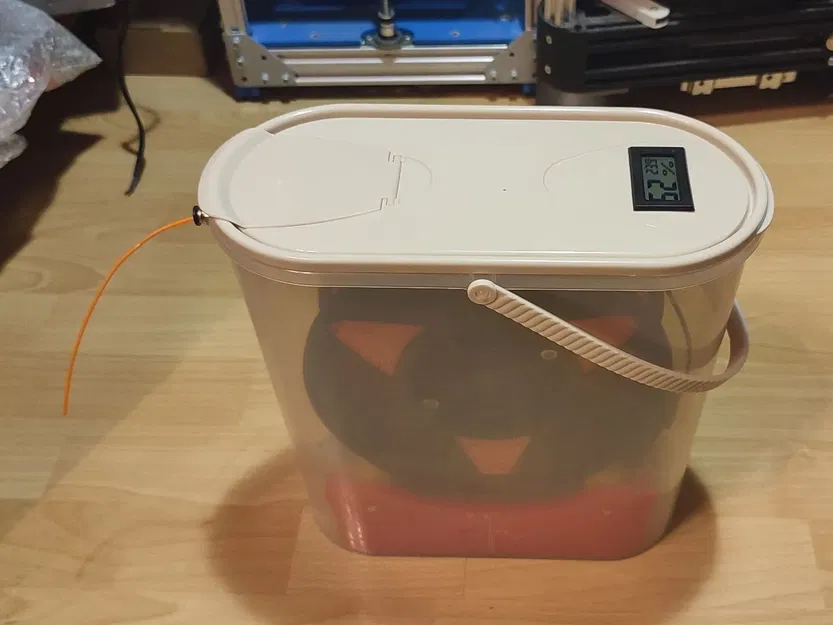

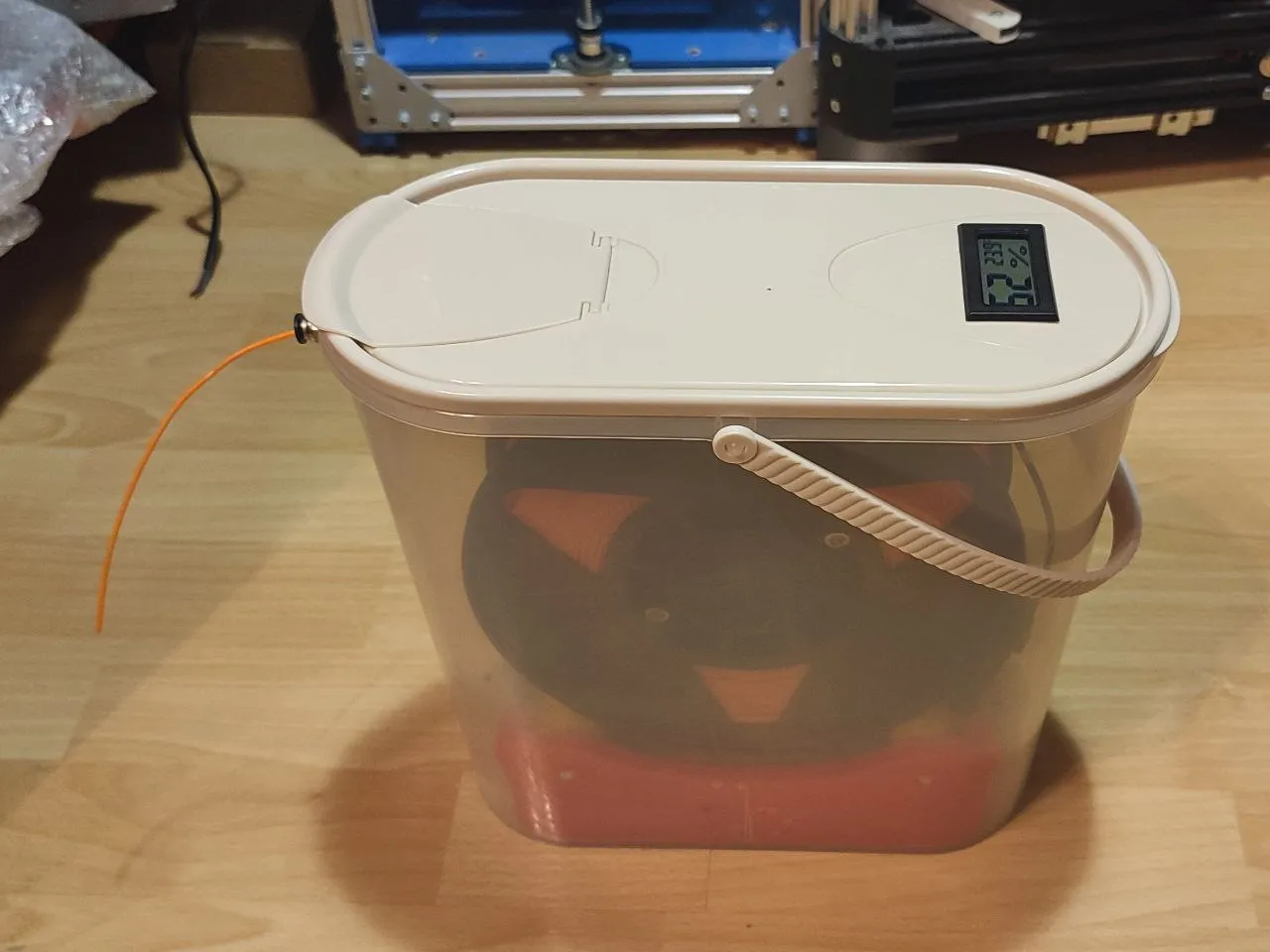

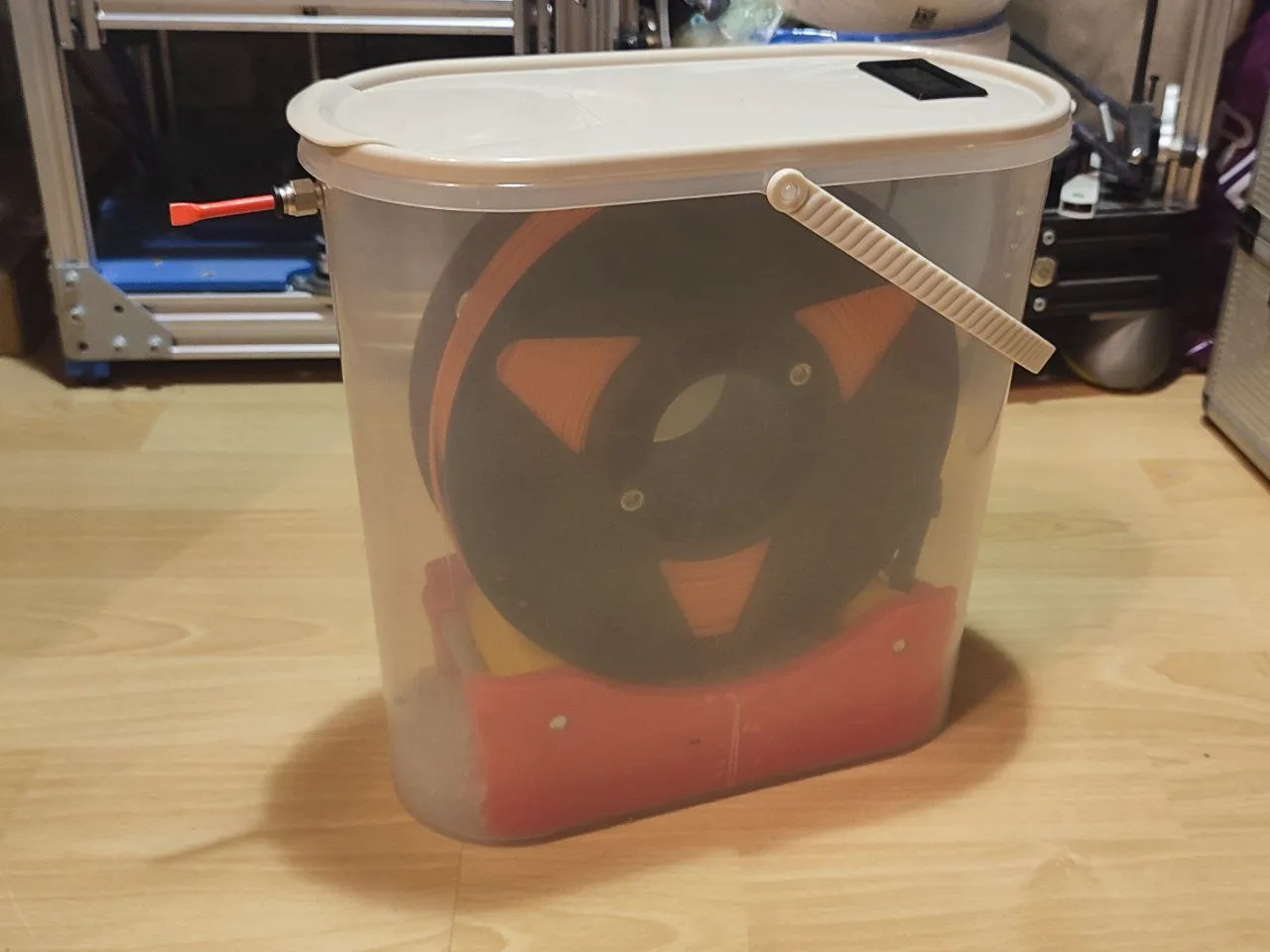

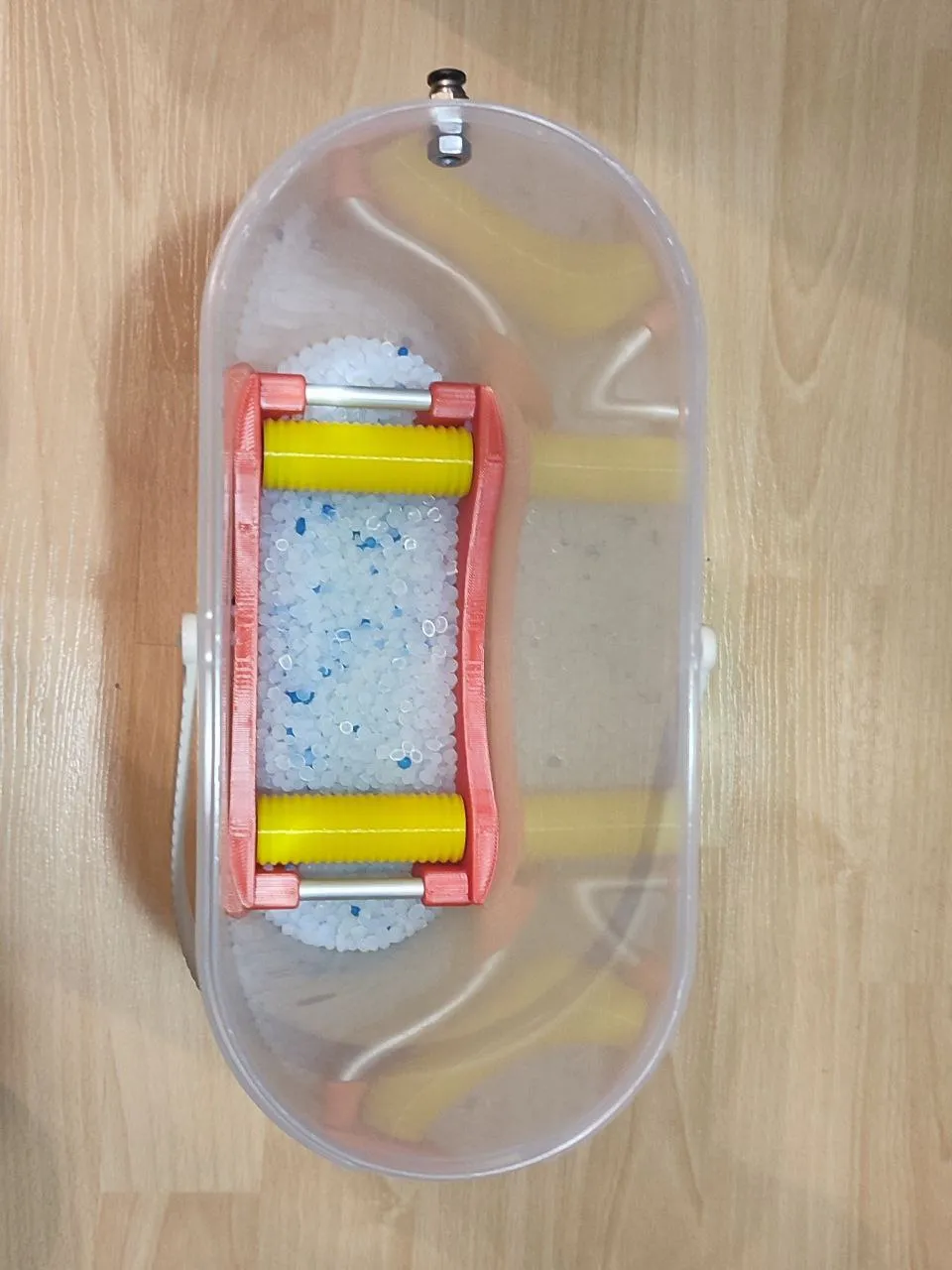

Sau đó, tôi đã lắp phụ kiện và đồng hồ đo độ ẩm vào hộp chứa. Tôi đã đặt một giá đỡ và đổ gel silica (đảm bảo rằng gel silica không cản trở các con lăn quay). Bây giờ Nylon của tôi từ 3d-club (PA 6E) sẽ khô lâu hơn nhiều! ;)
