Remix Cuộn Thước Dây Mềm – Parametric

👇 Xem hướng dẫn chọn size bên dưới 👇

Mô tả gốc trên Thingiverse

Đây là bản remix từ ohmg's tape measure holder. Cám ơn bạn đã chia sẻ file STEP!

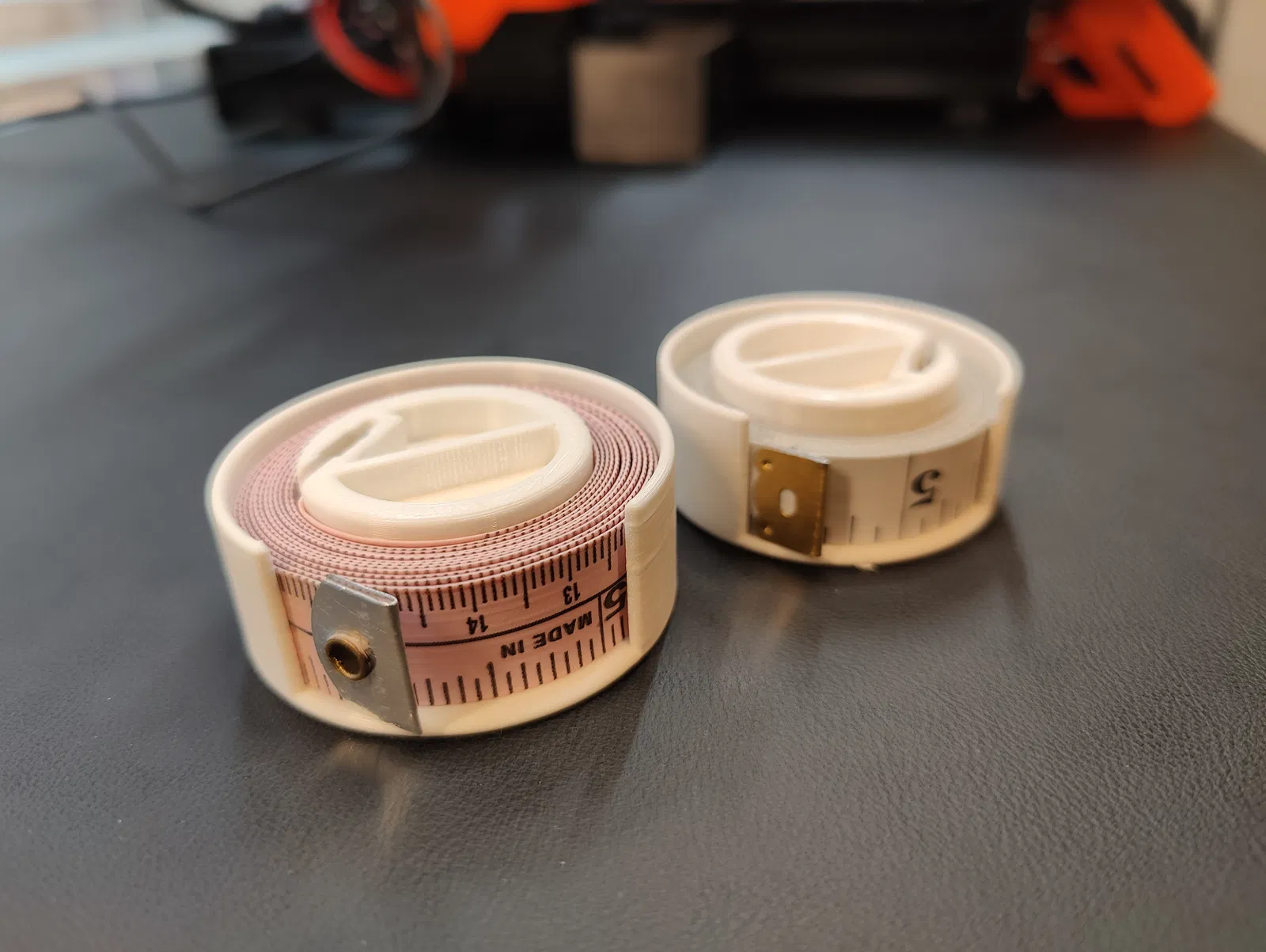

Thước dây của vợ mình có cái rive (rivet) giữ phần đầu kim loại, nên mình phải làm một cái rãnh (notch) để chừa chỗ cho nó. Mình cũng bị khó với lỗ móc ngón tay (finger hole) vì nó tạo lực ép lệch lên phần ngoài. Làm vậy tăng ma sát và quay khó hơn. Ít nhất là với mình là vậy. Có thể tuỳ người sẽ khác.

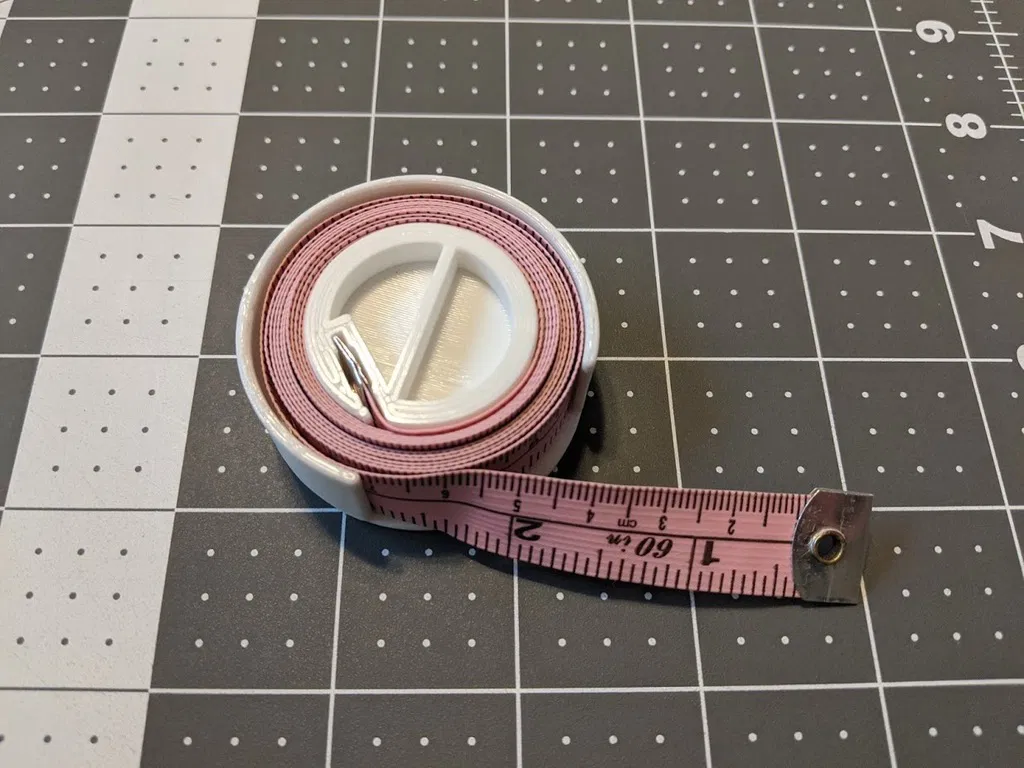

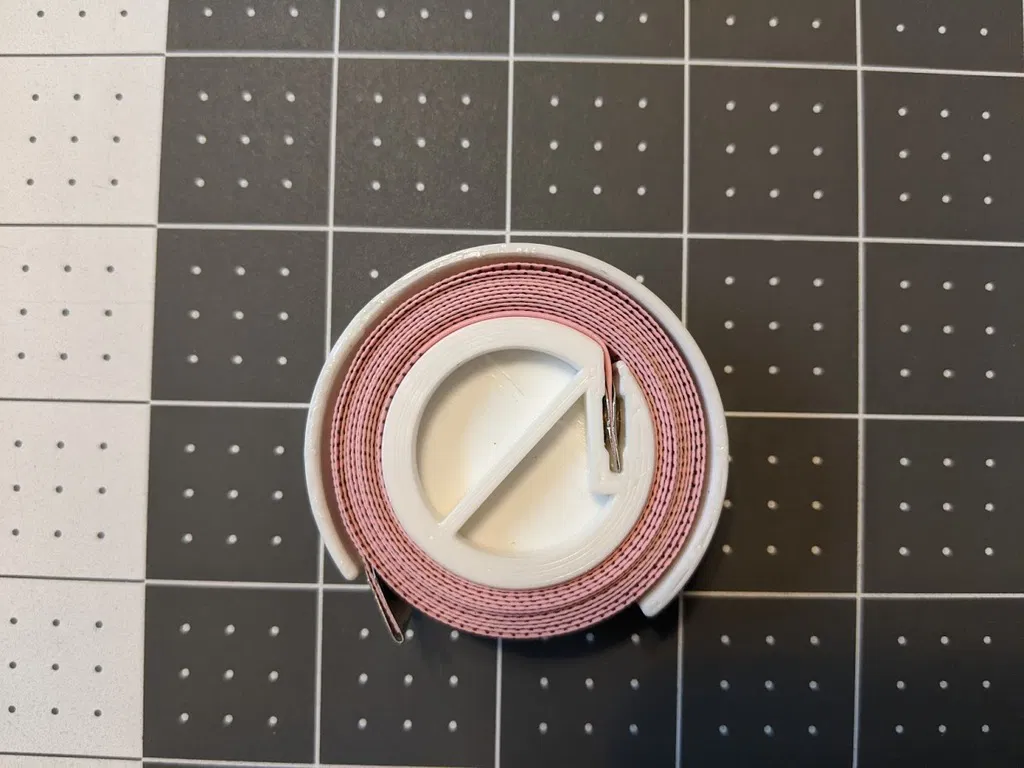

Nên mình bỏ luôn finger hole và thêm một tay quay dạng chữ thập (cross handle) để cuốn lại kiểu mấy đồ chơi kim loại lên dây cót hồi xưa.

Cập nhật

March 23, 2023

• Có kèm file Parametric Fusion 360
• Có thêm các size mới
  • chiều cao từ 16–20mm, bước 1mm
  • đường kính từ 45–55mm, bước 1mm

April 13, 2023

• Thêm base 16X45mm (trước đó không hiểu sao bị thiếu)
• Sắp xếp toàn bộ STL vào folder theo chiều cao, và trong mỗi folder thì xếp file theo đường kính
• Thêm ghi chú về việc hạ chiều cao dưới 16mm

May 23, 2023

• Thêm base 20x60 theo yêu cầu đặc biệt.
• Nếu bạn cần size đặc biệt, để lại comment giúp mình, mình sẽ cố gắng làm khi có thể. Cám ơn!

Cách chọn đúng size

Để chọn đúng size, bạn có 2 cách. Bạn có thể dùng các file stl đã chia sẵn size, hoặc để chỉnh chuẩn hơn thì mở file f3d trong Fusion 360 và đổi parameters theo đúng kích thước thước dây của bạn. Dù chọn cách nào thì cứ làm theo quy trình dưới đây để fit đẹp:

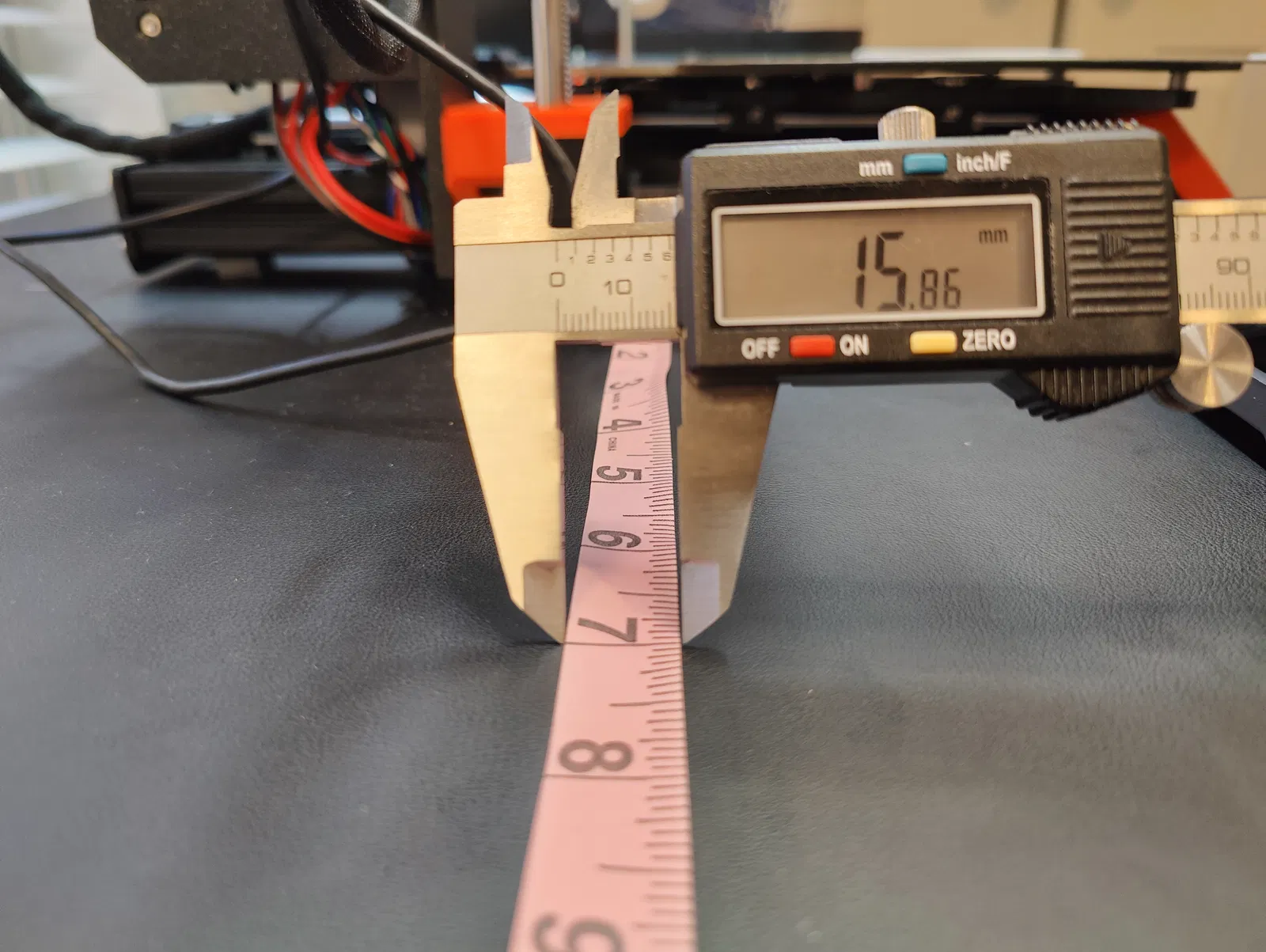

Bước 1 - Đo bề ngang (width) của thước dây

Bước 2 - In phần winder

• Nếu bạn dùng file STL, chọn phần winder (bên trong) có chiều cao bằng hoặc nhỉnh hơn một chút so với bề ngang thước dây.

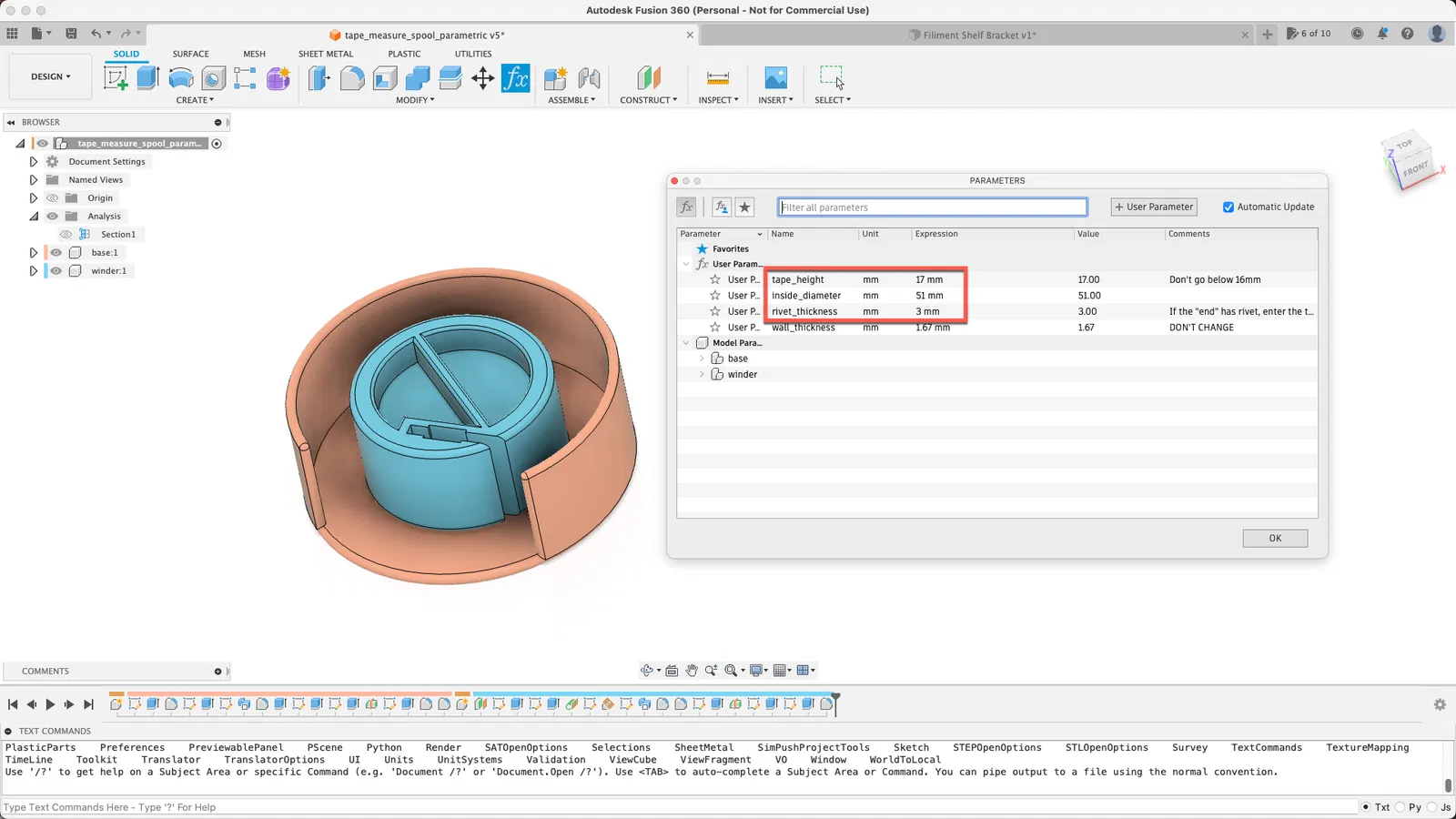

• Nếu bạn dùng file Fusion 360, mở bảng parameters và đặt tape_height theo số đo của bạn.
  • LƯU Ý: Nếu xuống dưới 16mm thì hình học (geometry) của winder sẽ bắt đầu bị ảnh hưởng. Có thể vẫn dùng được nhưng sẽ bị thiếu một vài mặt (faces).
• In phần winder

Bước 3 - Cuốn thước dây và đo đường kính

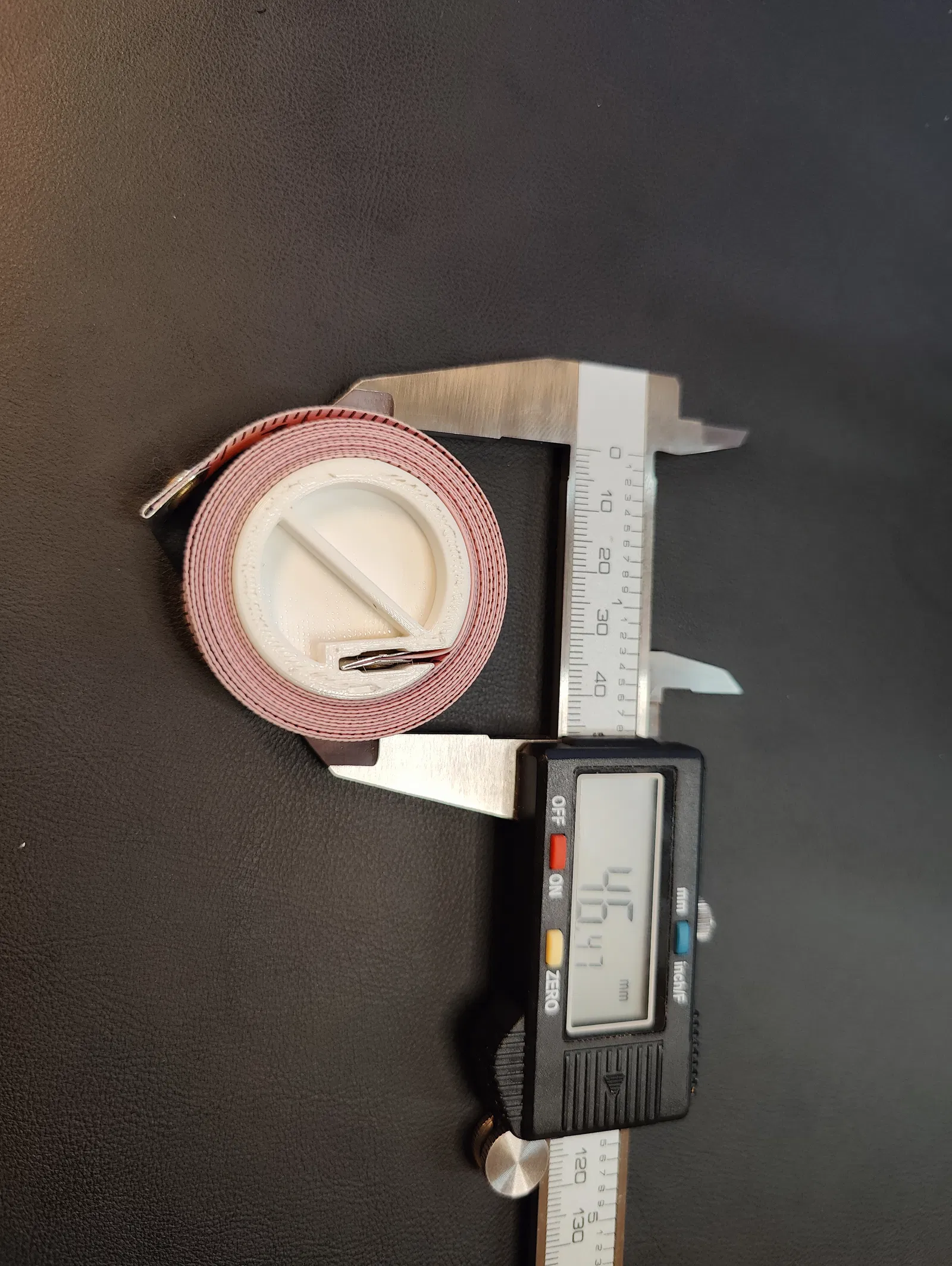

Khi in xong winder, cuốn thước dây lên đó để đo chính xác đường kính tổng thể.

Bước 4 - In phần base

• Nếu bạn dùng STL, chọn base có cùng chiều cao với winder bạn đã in và đường kính bằng hoặc lớn hơn nhẹ so với số đo của bạn.
• Nếu bạn dùng Fusion 360, đặt parameter inside_diameter theo số đo của bạn
• In phần base

Bước 4 - Lắp ráp

• canh cẩn thận rồi bấm khớp 2 phần lại với nhau
• cuốn thước dây
• xài thôi 😀
