Ống giảm thanh xả khí nén cho ren 1/4" NPT

Gắn ở đầu xả của đường khí nén áp suất cao, món này giúp giảm đáng kể tiếng ồn khi khí thoát ra. Ngoài thị trường cũng có bán mấy loại tương tự (thường dùng lõi bronze xốp), nhưng đây là bản bạn có thể tự in 3D!

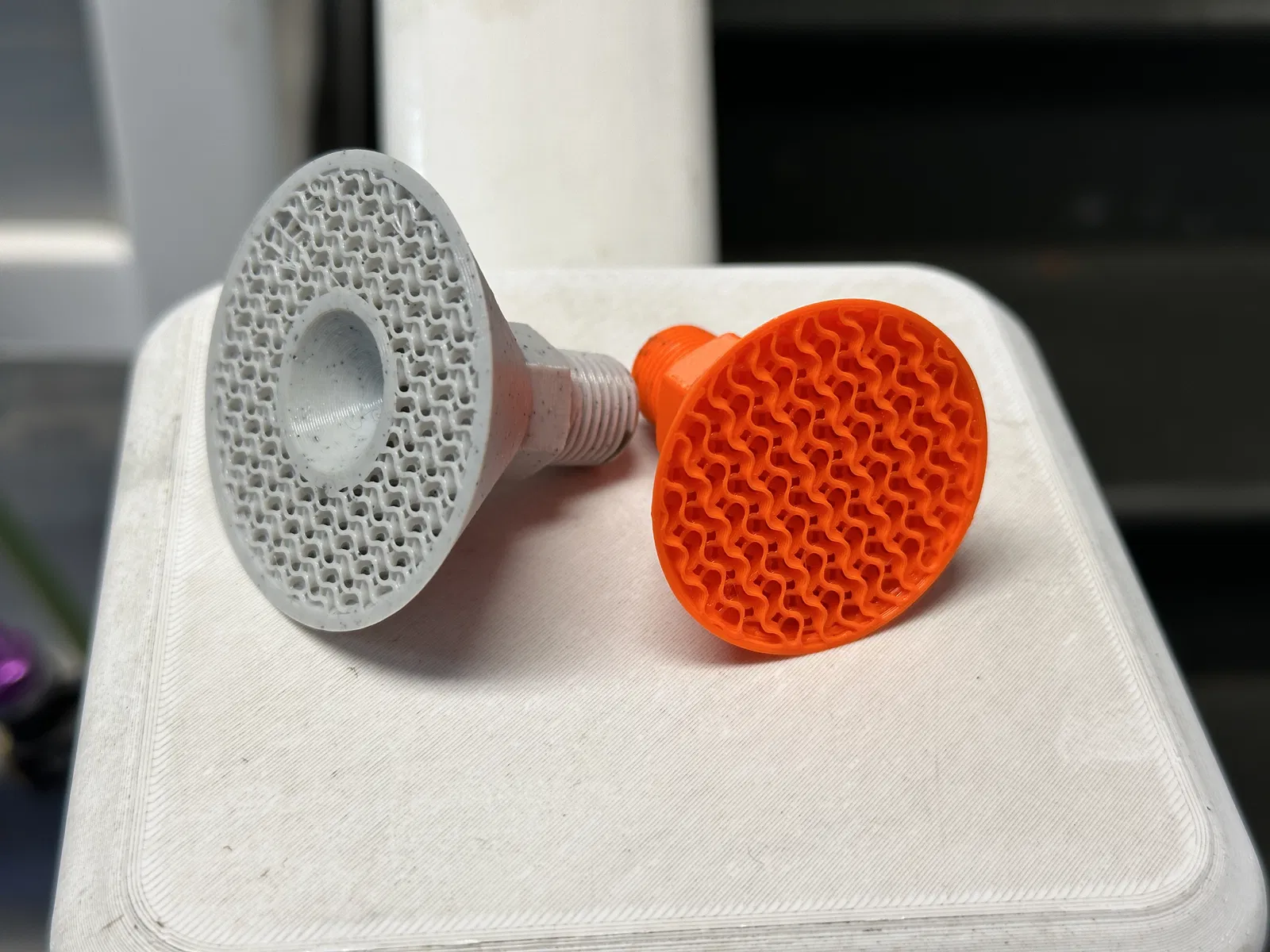

Bạn không thể cứ in y chang rồi mong nó hiệu quả được, cần chỉnh vài thứ. Đầu tiên, tăng số shells ở phần ren để nó đủ cứng. (dù vậy vẫn chỉ nên siết bằng tay thôi) Thứ hai, tắt top và bottom layers. Việc này sẽ để lộ phần infill. Tiếp theo, chọn infill cho phép khí đi xuyên suốt, gyroid là hợp nhất. Chỉnh infill density — mình nghĩ trong ảnh mình dùng 50%. Infill cao hơn có thể giảm ồn tốt hơn nhưng đổi lại giảm lưu lượng. Thấp quá thì gần như không ăn thua. Bạn sẽ cần thử nghiệm để ra cấu hình hợp với nhu cầu của mình. Mình cũng phát hiện là dưới 48% gyroid thì có những “đường” rất nhỏ để khí đi thẳng xuyên qua, có thể không tối ưu. Mình có xem qua các kiểu infill khác, vài kiểu cũng có thể dùng được, nhưng gyroid có vẻ hợp nhất cho mục đích này vì bên trong thông hoàn toàn, vẫn có thể tăng/giảm mật độ để kiểm soát lưu lượng khí.

Như bạn thấy, mình chưa test kiểu thật sự “khoa học”, và rất mong có ai đó làm phần này. Những thiết kế này thuần dựa trên phỏng đoán.

Mình có up 2 phiên bản: bản ngắn và bản dài. Bản dài chỉ thêm một đoạn trụ kéo dài ở phía đầu xả khí để tăng lượng infill mà luồng khí phải đi qua; theo lý thuyết thì tăng trở lực và diện tích cửa xả sẽ giảm ồn tốt hơn. Nếu bạn in bản này, mình đề nghị tắt perimeters cho 12mm đầu tiên (phần hình trụ) để mặt ngoài cũng trở thành đường thoát khí, dù để perimeters ở layer đầu cũng không phải ý tệ. Dù chọn cách nào thì bạn cũng cần đảm bảo bed adhesion thật tốt.

Xem các screenshot từ PrusaSlicer là sẽ hiểu ý mình. Mình cũng đính kèm file 3MF mẫu từ PrusaSlicer và OrcaStudio với nhiều height range modifiers để tùy biến thông số khi in.
