Giới thiệu (English / French / Italiano)

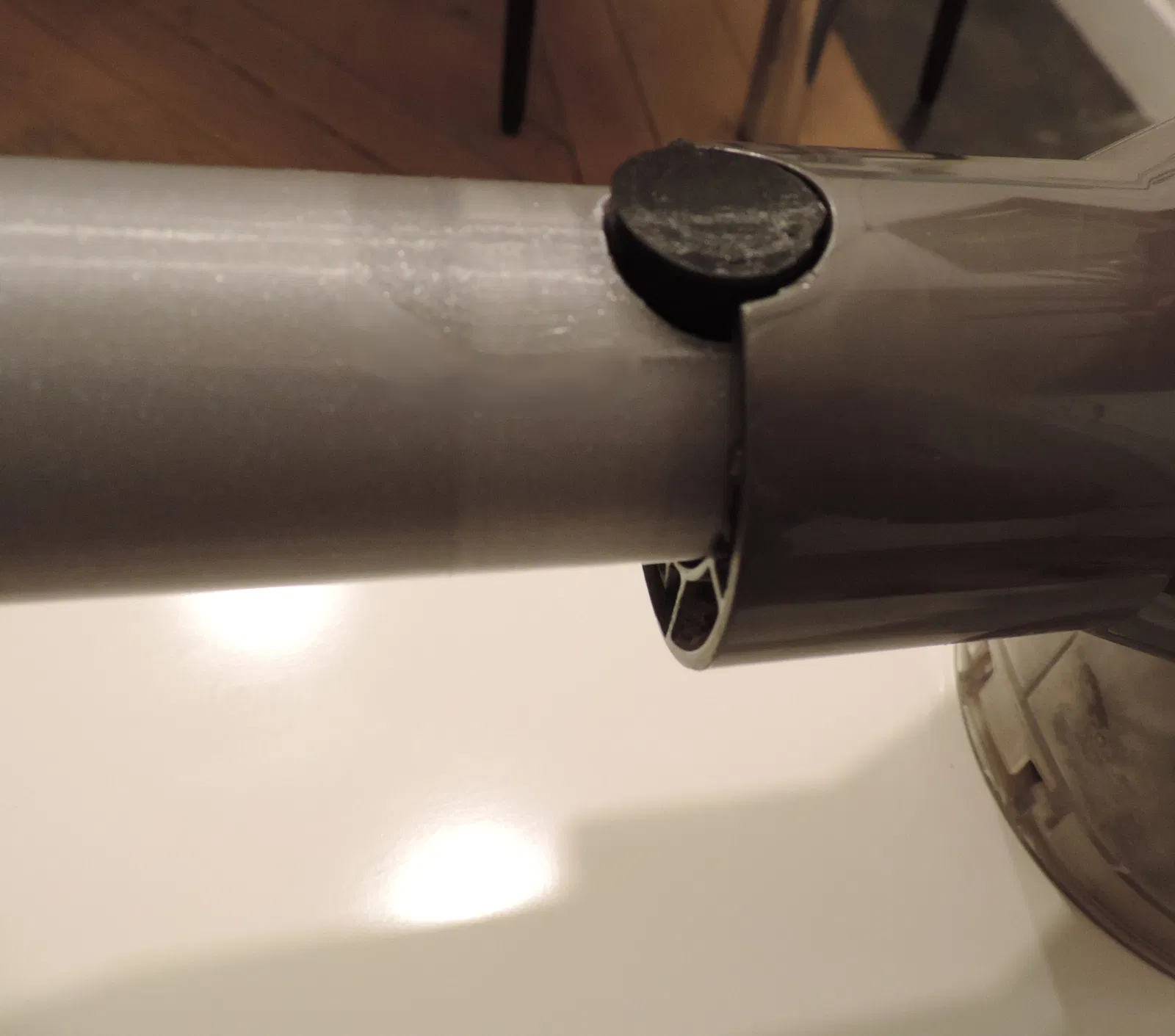

EN: Cái nút khóa trên một vài phụ kiện của máy hút bụi Dyson (xịn) của mình bị gãy và không thể mua riêng như một món phụ tùng thay thế. Mình cũng làm mất cái đầu hút cho góc và khe hẹp….. Nên mình quyết định tự thiết kế và làm phụ tùng thay thế tương thích!

FR : Mình làm gãy vài nút khóa trên các bộ phận Dyson (mà mình rất thích) và tiếc là món này không được bán riêng như phụ tùng thay thế. Thêm nữa, mình còn làm mất cái đầu hút zin cho các chỗ hẹp. Tóm lại… mình quyết định tự thiết kế và làm các bộ phận thay thế tương thích!

ITA : Nút nhả trên phụ kiện của máy hút bụi Dyson (tuyệt vời) của mình bị gãy trong vài trường hợp và không có bán rời như một phụ tùng thay thế. Mình còn lỡ làm mất cả cái đầu hút dùng cho góc và những chỗ hẹp…. Mình quyết định tự thiết kế và làm các bộ phận tương thích!

Mô tả

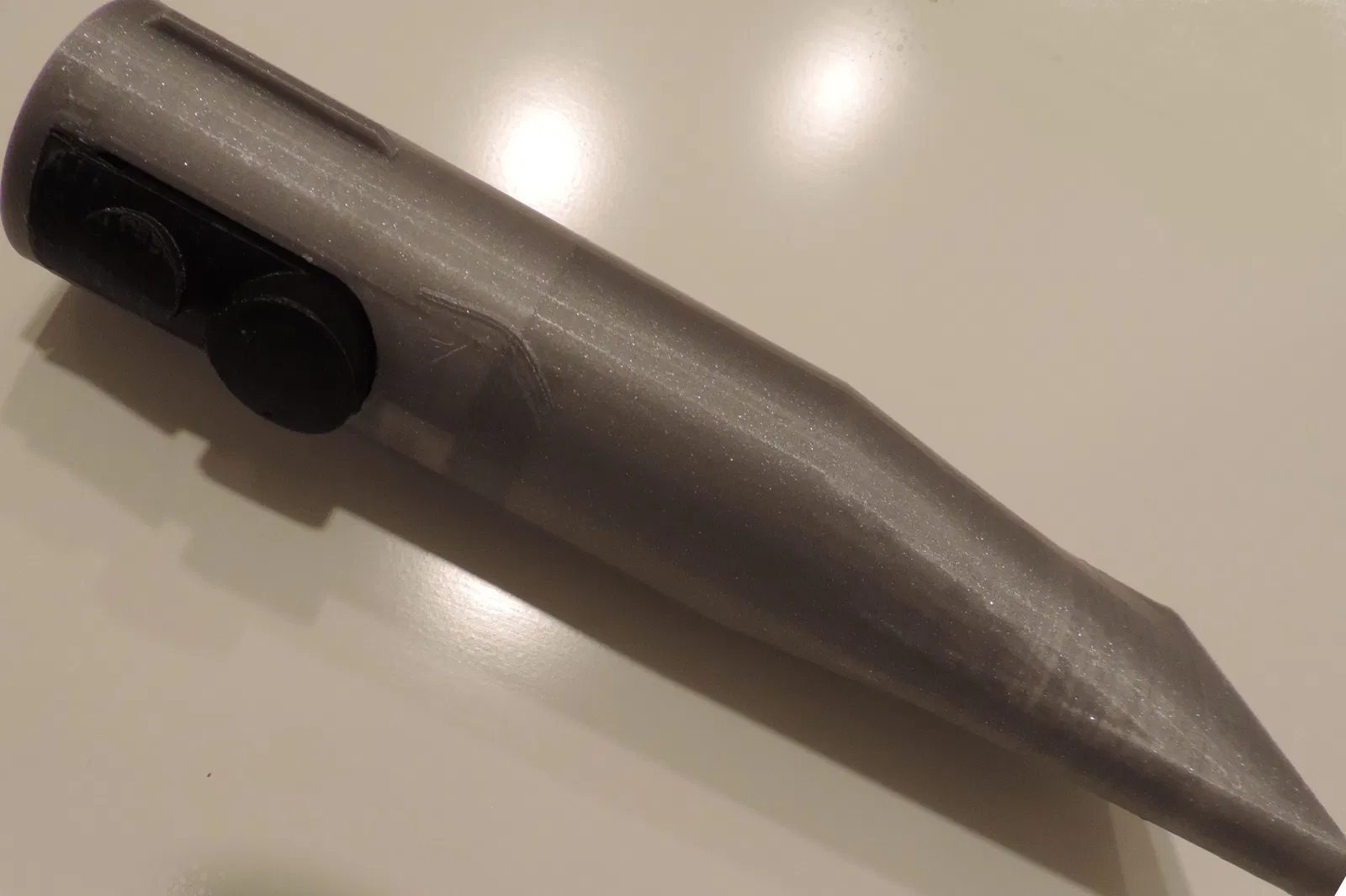

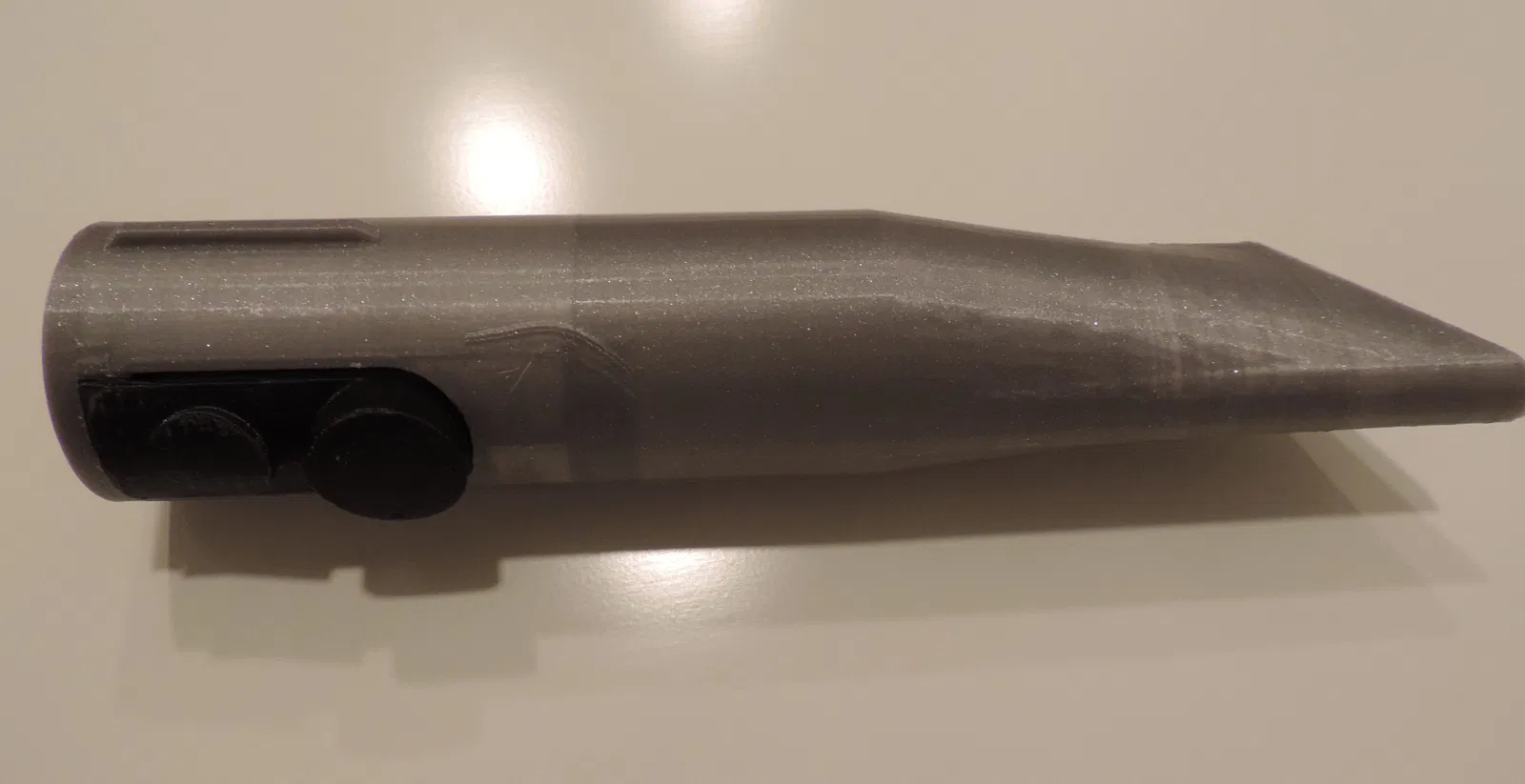

Đầu hút (vacuum nozzle head) này được thiết kế để tươ_ng thích với máy hút bụi Dyson v7 đến v15 (xem các ngoại lệ online) và/hoặc các sản phẩm tương tự khác. Bộ này gồm phần đầu hút và nút gài (catcher button). Kích thước và dung sai được tối ưu cho in 3D, có chỗ sẽ được thêm hoặc bớt vật liệu khi cần. Chiều dài chính khoảng 176mm, tất cả chi tiết được thiết kế để vừa khay in 180 x 180mm của PRUSA Mini. Kích thước tối ưu cho layer thickness 0.1mm trên máy Prusa MINI+ của mình.

Model 1: Vacuum Head / Embout Aspirateur / Bocchetta aspiratore

Printer: Prusa MINI+

Material: Prusament PLA (hoặc PETG)

Infill: 100_%_

Nozzle: 0.4mm

Layer Height: Biến thiên từ 0.1 đến 0.2mm

Support_: Có, bên trong hốc chỗ nút._

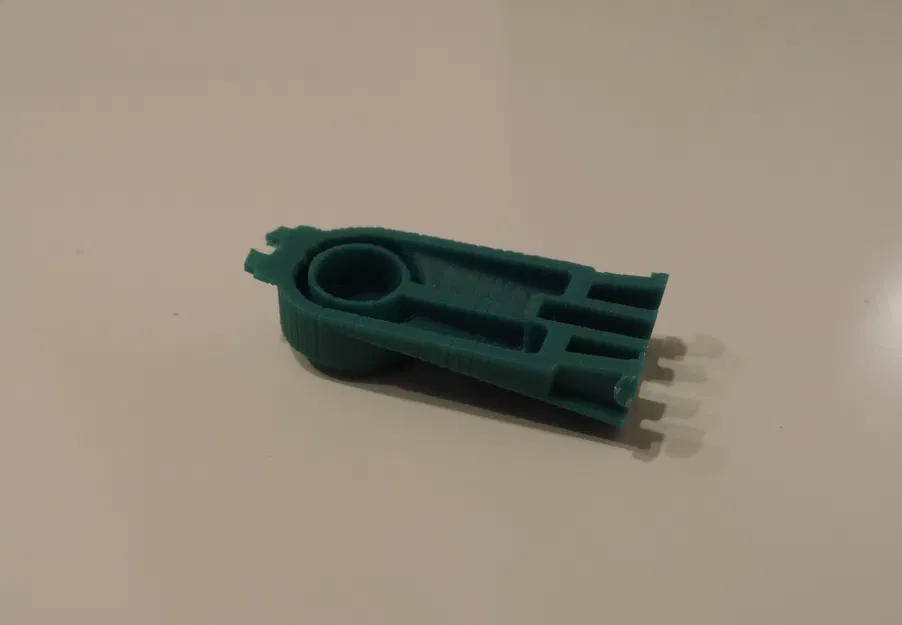

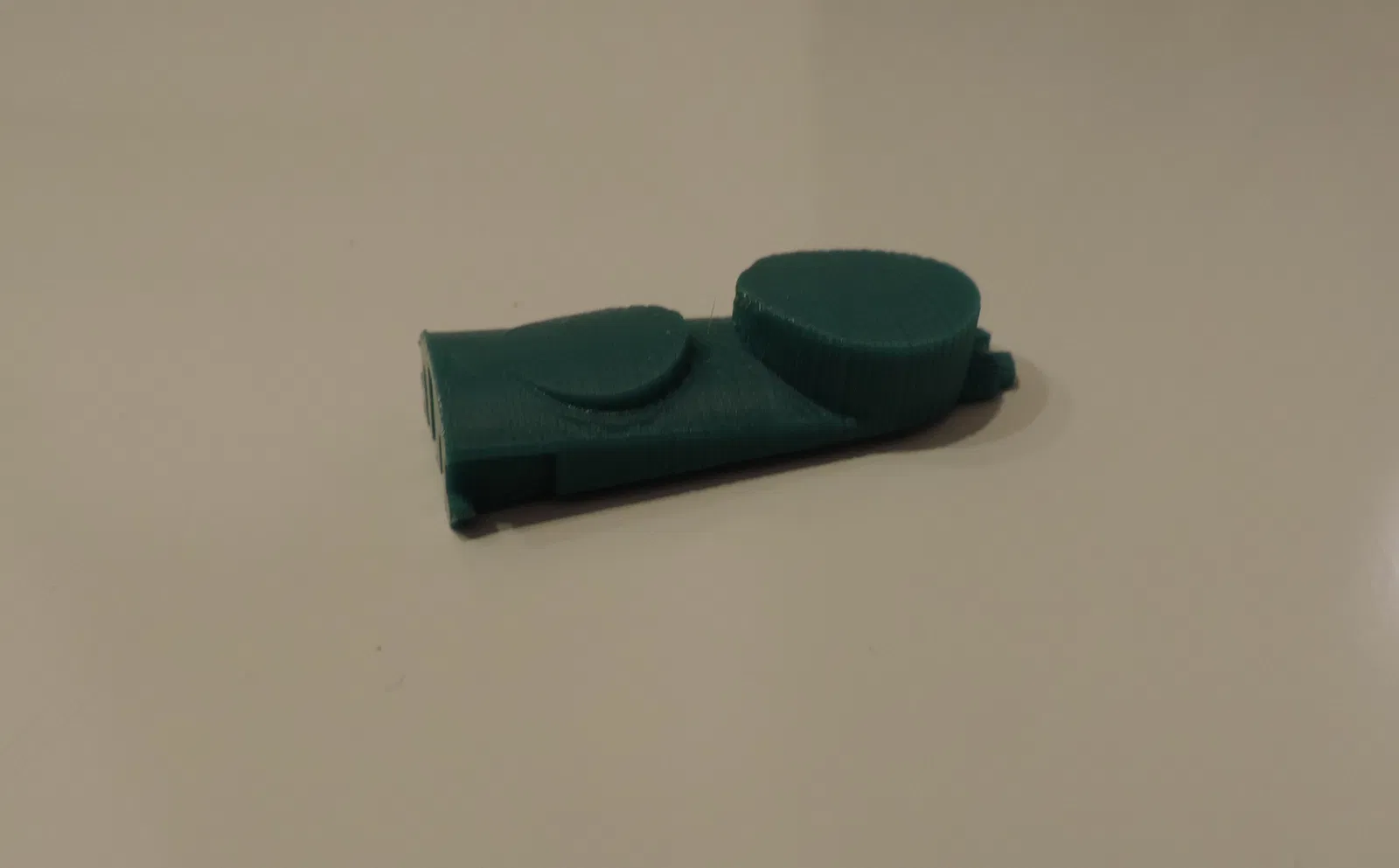

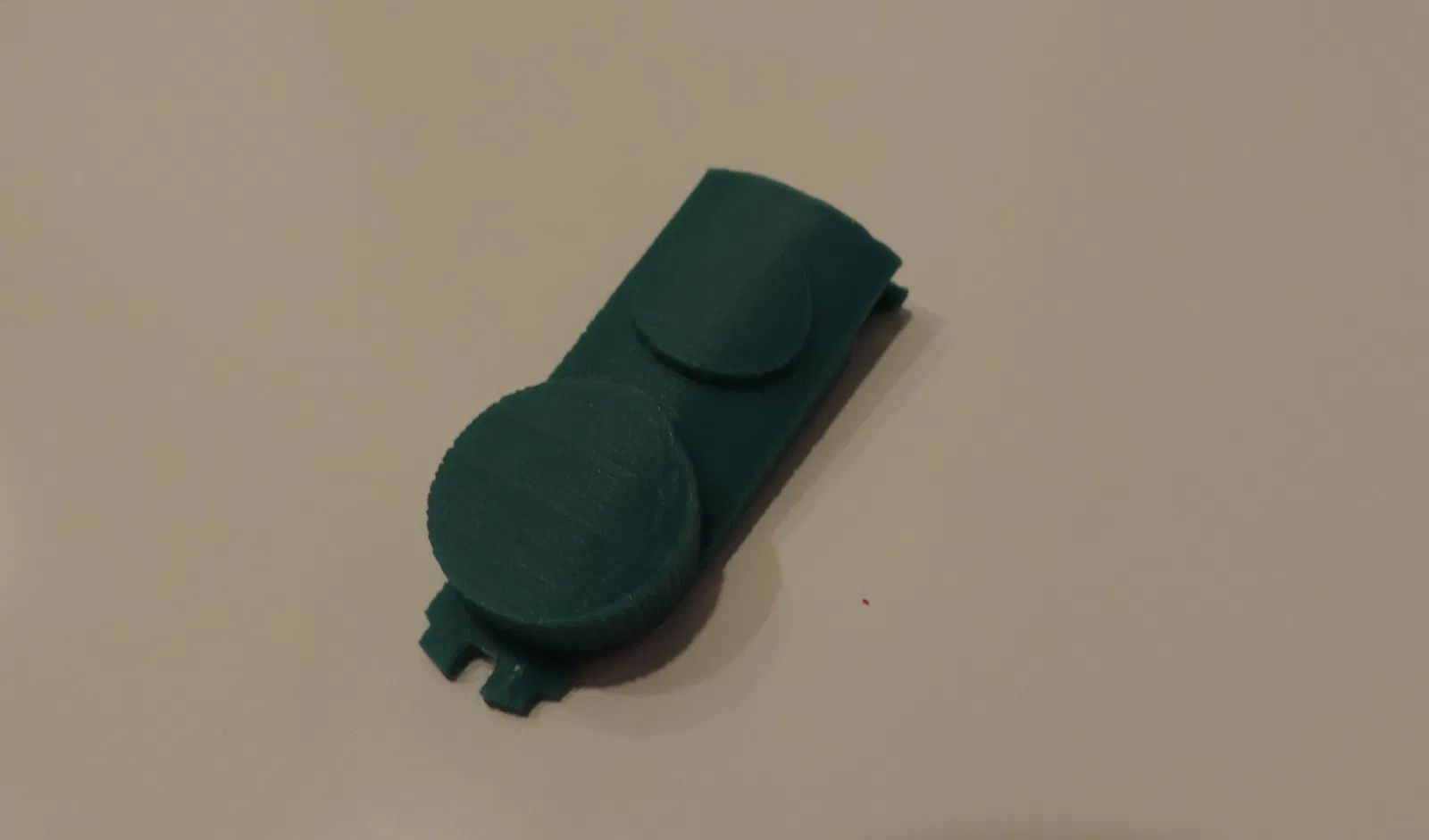

Model 2: Catcher Button / Bouton de verouillage / Pulsante di rilascio

Printer: Prusa MINI+

Material: Prusament PLA (hoặc PETG)

Infill: 100_%_

Nozzle: 0.4mm

Layer Height: 0.1mm

Support_: Có_

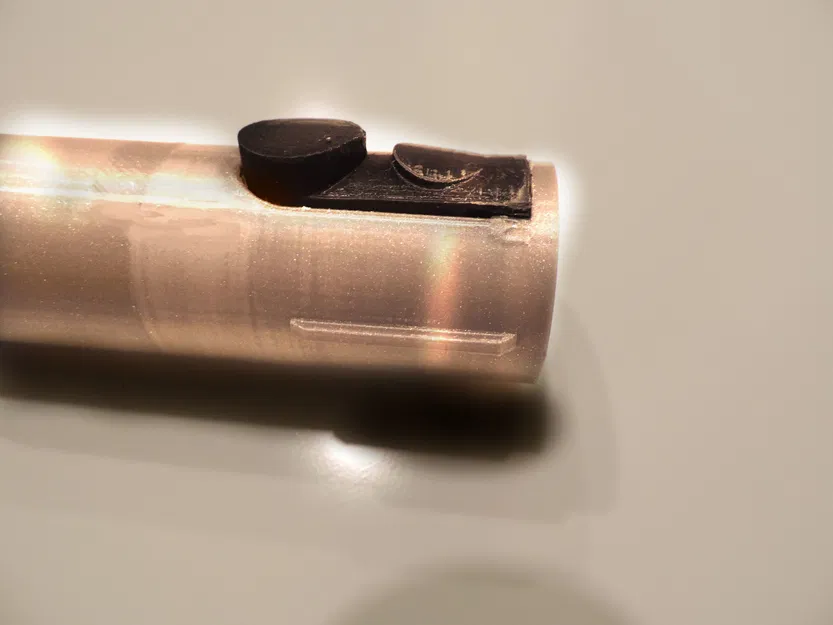

Nếu bạn chỉ in nút để thay thế, dùng lại lò xo cuộn (coil spring) đang có sẵn trên phụ kiện của bạn. Nếu nút bị cứng quá thì cắt bớt 1 hoặc 2 vòng lò xo. Nếu bạn in cả đầu hút và nút hoặc bạn không có lò xo: kiếm một lò xo đường kính 8mm / dài 5mm.

Design software> Thiết kế bằng FreeCAD và hoàn thiện trong Blender, slice bằng PrusaSlicer.
