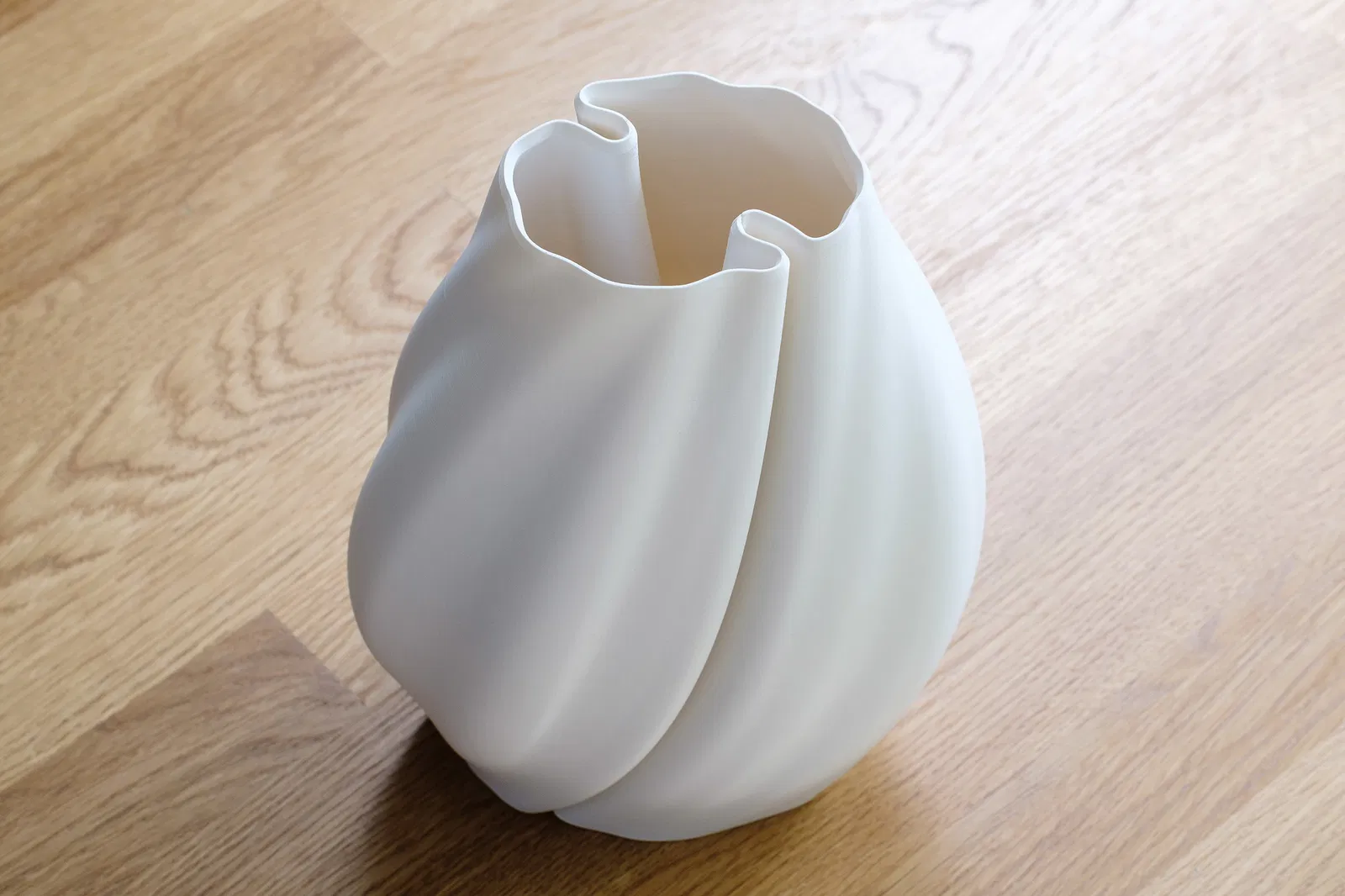

Bình Silky Crease – thiết kế vase mode 2 lớp (dual wall) mượt mà

Mừng quá, mình kịp hoàn thành trước hạn chót của cuộc thi!

Mình thiết kế một mẫu bình không chỉ có bề mặt mượt kiểu “silky”, mà còn có thể in theo 3 cách khác nhau, vẫn hạn chế lộ đường seam rõ ràng.

Bình cao 20cm, ngang khoảng 15cm / sâu 10cm, nhưng bạn có thể scale theo nhu cầu.

01. Traditional Vase Mode
Tuỳ chọn in đầu tiên là vase mode truyền thống. Dùng file “_universal.stl” cho cách này. Cách làm khá đơn giản: bật chế độ “Spiral vase” và đặt số lớp đáy (bottom layers) mong muốn. Xong.

Giống như mọi bản in vase mode (đặc biệt khi dùng nozzle 0.4mm), mình khuyên tăng line width và tăng extrusion multiplier lên một chút. Đặt “Infill/perimeter overlap” khoảng 35% cũng giúp đảm bảo thành và các lớp đáy được kín hoàn toàn.

Mẫu in ví dụ bên trái dùng 3D Jake's magic PLA Metallic Emerald và đã được scale xuống còn cao 14cm.

02. Regular Print
Tuỳ chọn thứ hai là in kiểu bình thường với số perimeters theo ý bạn. Trường hợp này cũng dùng file “_universal.stl”. Chỉ cần đảm bảo các thiết lập sau:


Top layers: 0
Infill density: 0%
Seam position: Aligned
Ensure vertical shell thickness: off

Khi để seam position là aligned, slicer sẽ tự đặt seam nằm trong một nếp gấp (crease) như hình bên phải. Hoặc nếu thích thì bạn cũng có thể tự paint vị trí seam. Dù cách nào thì đặt seam vào một trong hai nếp gấp sẽ giấu seam rất khéo khi nhìn bình từ phía trước.

Tắt tuỳ chọn “Ensure vertical shell thickness” sẽ ngăn slicer bồi thêm vật liệu dọc theo thành trong ở các vùng bị nghiêng.

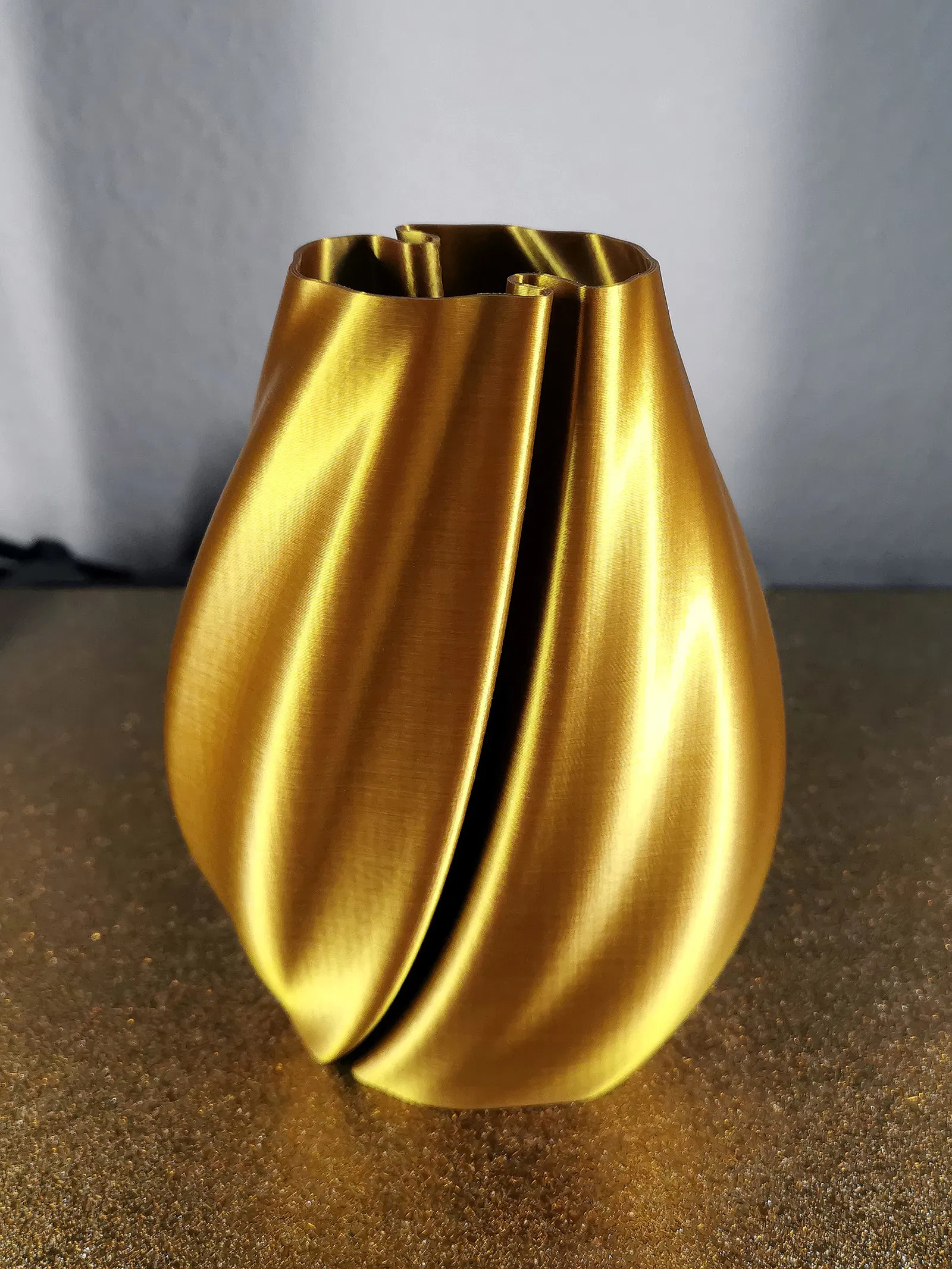

Mẫu in ví dụ bên phải được in bằng Prusament Viva la Bronze PLA, scale xuống cao 14cm và dùng 3 perimeters.

03. Dual Wall Vase Mode

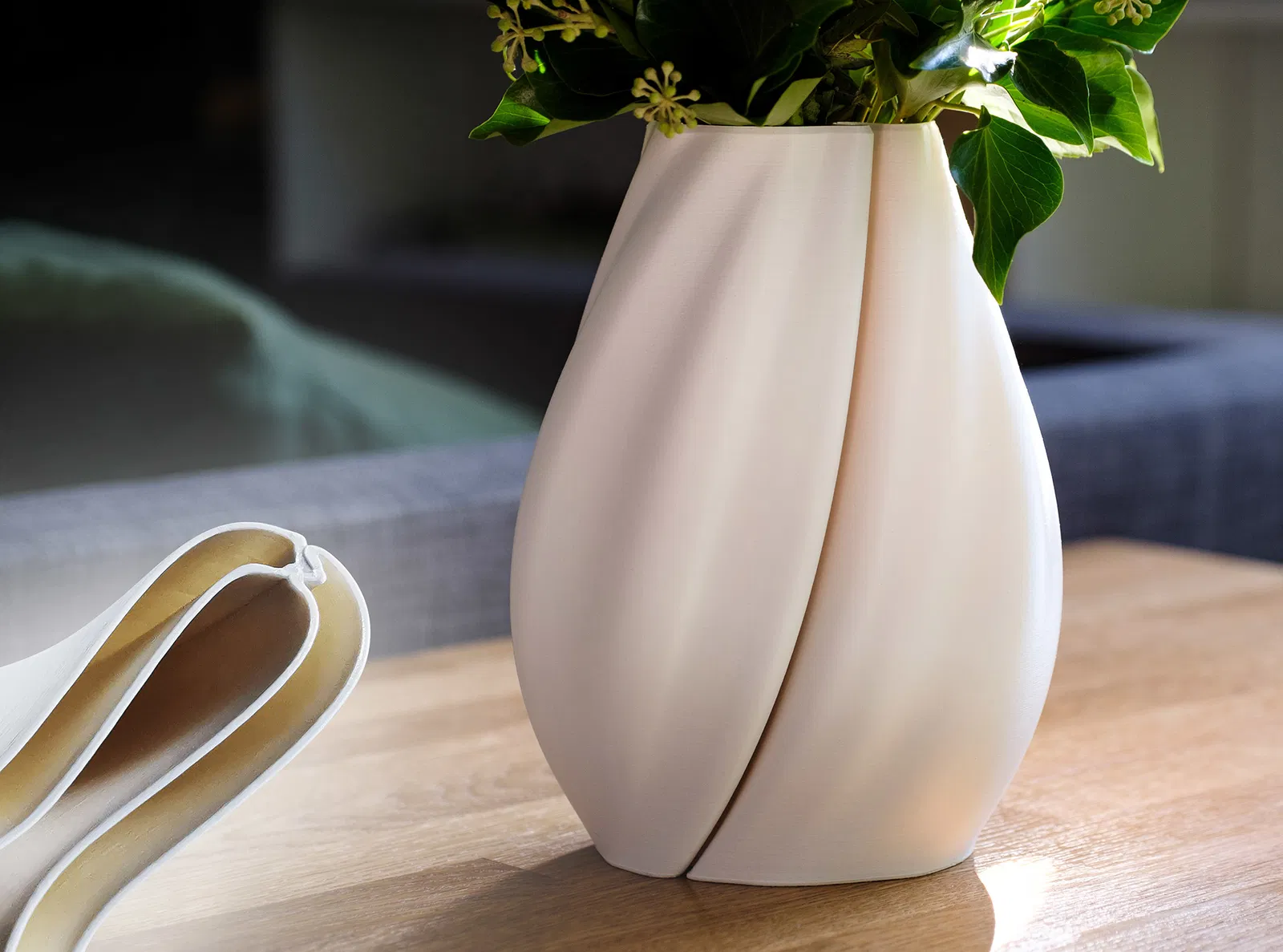

Và tuỳ chọn thứ ba: mình tạo một model đặc biệt (“_dualwall_vasemode.stl”) cho phép bạn in ở vase mode nhưng vẫn có 2 lớp thành.

Cách này sẽ hợp nếu bạn muốn bình trông “dày” hơn nhưng vẫn giữ ưu điểm của extrusion ổn định, liên tục. Đặc biệt hay nếu bạn dùng nozzle đường kính 0.4mm nhưng thấy vase mode thường bị mỏng/nhìn hơi yếu. Có hai thành cũng giảm khả năng bị bình không kín nước.

Thiết kế này cũng thú vị nếu bạn muốn thử các filament trong hơn (translucent) để xem ánh sáng xuyên qua thành như thế nào.

Mình chỉ test model này với nozzle 0.4mm và các thiết lập mô tả dưới đây cũng dựa trên cấu hình đó, nhưng thiết kế có lẽ vẫn chạy tốt với nozzle lớn hơn. Khoảng cách giữa hai thành là 3mm.

Trước hết, bật “Spiral vase" mode, đặt layer height là 0.2mm, và bottom layers là 5. Bạn cũng có thể in layer height khác, nhưng nhớ đảm bảo tổng số lớp đáy phủ được ít nhất 1mm chiều cao. Vì độ dày phần đáy trong model này chính xác là 1mm. Khi scale lên/xuống thì độ dày đáy cũng thay đổi theo, nên lưu ý.

CỰC KỲ, CỰC KỲ QUAN TRỌNG!

Để in được model này, bạn cần đặt mục sau trong phần thiết lập in “Advanced".

Slice gap closing radius: 0mm

Thiết lập này rất quan trọng vì với giá trị mặc định (0.049mm), slicer sẽ phát hiện khe mỏng đang tách đôi thành (thấy ở bên phải) và tự động bỏ qua/đóng khe đó khi bạn slice. Khi bạn đặt closing radius về 0mm, slicer sẽ xử lý model đúng cách và tạo đường spiral liên tục.

Ngoài ra mình rất khuyên bạn tăng extrusion multiplier khoảng 0.05. Ví dụ nếu bình thường bạn để 1.0 thì hãy đặt 1.05. Làm vậy sẽ giúp hai đường thành chồng mí (overlap) đẹp trong vùng khe. À, mình cố tình làm khe có dạng nhọn như vậy vì qua test mình thấy so với đường cắt thẳng, kiểu này bịt khe ổn định hơn và giúp bình kín nước. Mình cũng tăng “Infill/perimeter overlap” lên 35% để thành ngoài kín với các lớp đáy… cho chắc ăn.

Mình khuyên bạn nên test bản in trước khi in full. Cách làm: trong slicer, kéo mẫu bình chìm xuống dưới mặt bed cho tới khi chỉ còn phần viền miệng trên cùng được in.

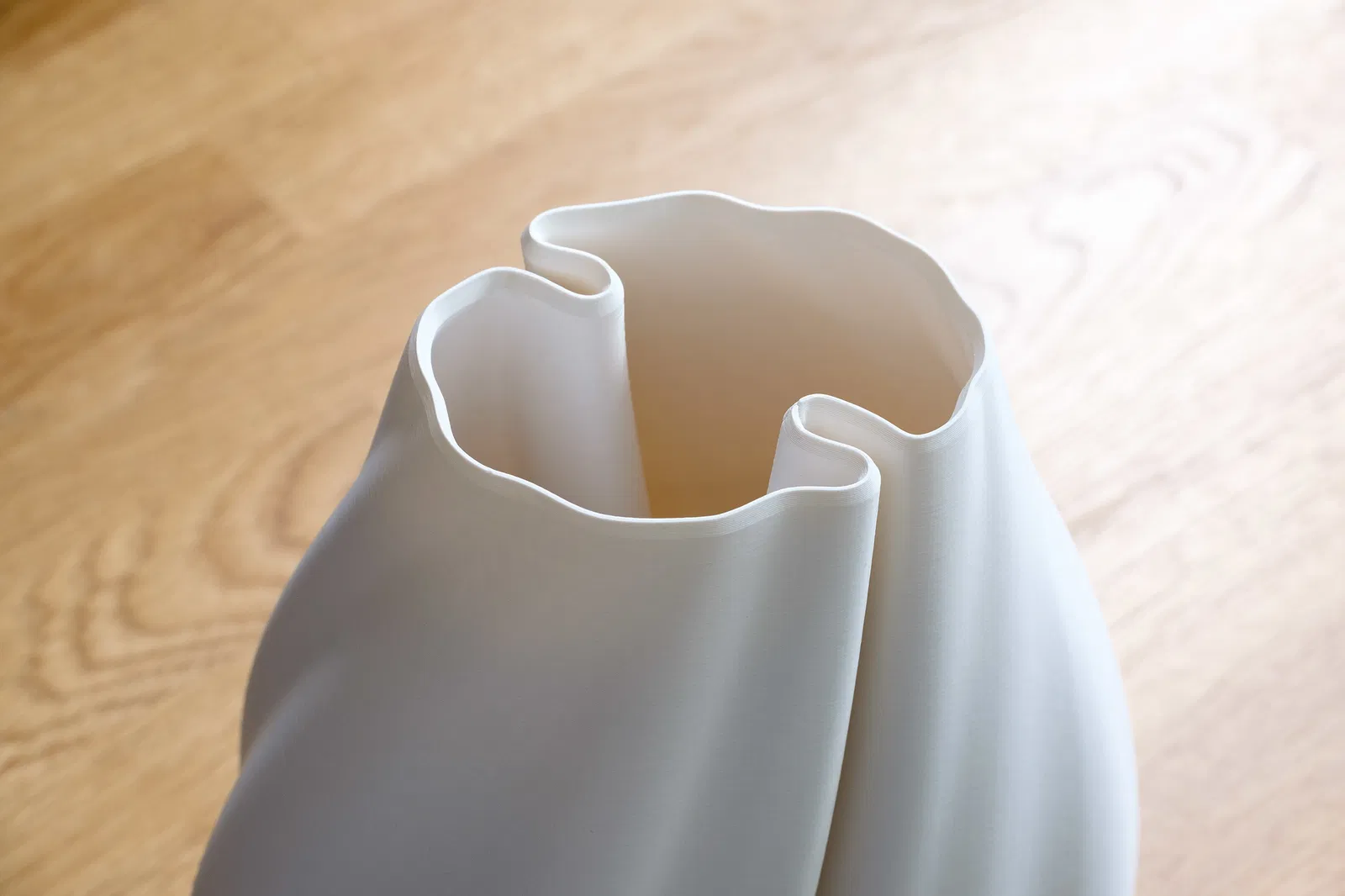

Vì vase mode không hỗ trợ top layers, mình đã vát/chamfer phần miệng trên theo cách để các vòng perimeter dạng spiral dần gặp nhau và chồng lên nhau.

Khi bạn đã test, kiểm tra khe trên thành và miệng trên đã kín/dính ổn rồi thì hãy in toàn bộ.

Chúc bạn in vui vẻ, và nếu được thì share thành phẩm nha. Mình rất thích được xem thiết kế của mình được cộng đồng 3D printing in ra.
